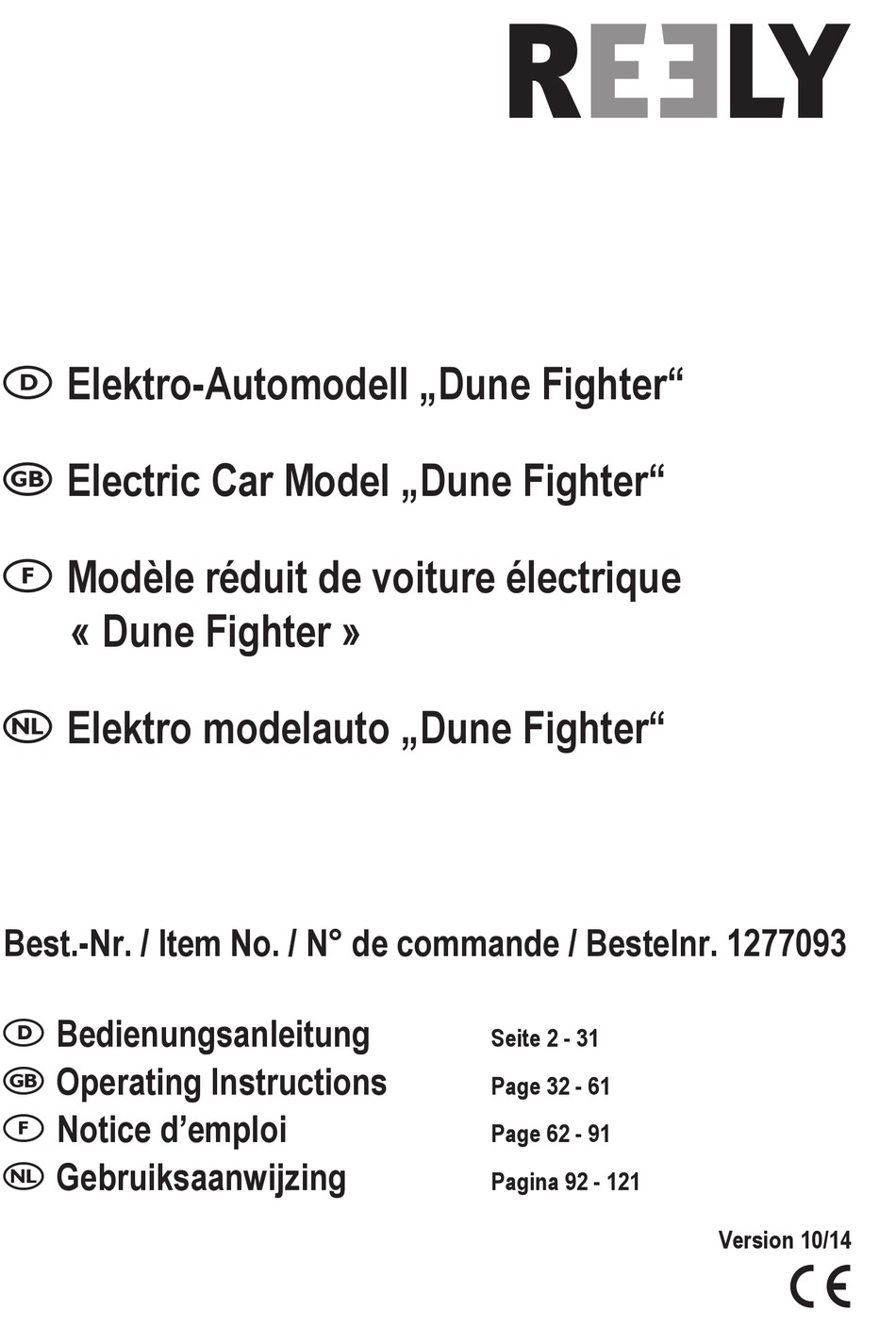

 Elektro-Automodell „Dune Fighter"
 Electric Car Model „Dune Fighter"
 Modèle réduit de voiture électrique
« Dune Fighter »
 Elektro modelauto „Dune Fighter"
Best.-Nr. / Item No. / N° de commande / Bestelnr. 1277093
 Bedienungsanleitung
 Operating Instructions
 Notice d'emploi
 Gebruiksaanwijzing
Seite 2 - 31
Page 32 - 61
Page 62 - 91
Pagina 92 - 121
Version 10/14
7

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Dune Fighter and is the answer not in the manual?

Questions and answers

Related Manuals for Reely Dune Fighter

Summary of Contents for Reely Dune Fighter

  • Page 1  Elektro-Automodell „Dune Fighter“  Electric Car Model „Dune Fighter“  Modèle réduit de voiture électrique « Dune Fighter »  Elektro modelauto „Dune Fighter“ Best.-Nr. / Item No. / N° de commande / Bestelnr. 1277093  Bedienungsanleitung Seite 2 - 31 ...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis  Seite Einführung ................................3 Symbol-Erklärungen ............................4 Produktbeschreibung ............................4 Lieferumfang ................................4 Erforderliches Zubehör ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Inbetriebnahme ..............................7 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................9 Akkus laden ............................... 11 a) Fahrakku für das Fahrzeug laden ........................ 11 b) Akkus im Sender laden ..........................

  • Page 3: Einführung

    Seite 13. Entsorgung ................................28 a) Allgemein ..............................28 b) Batterien und Akkus .............................28 14. Konformitätserklärung (DOC) ..........................28 15. Behebung von Störungen ..........................29 16. Technische Daten des Fahrzeugs ........................31 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.

  • Page 4: Symbol-Erklärungen

    Symbol-Erklärungen Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. Produktbeschreibung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fernsteu- eranlage drahtlos per Funk gesteuert werden kann.

  • Page 5: Erforderliches Zubehör

    Erforderliches Zubehör Zum Betrieb des Fahrzeugs ist noch diverses Zubehör erforderlich, das sich nicht im Lieferumfang befindet. Unbedingt erforderlich ist: • Akkus oder Batterien für den Sender (Typ und benötigte Anzahl siehe Bedienungsanleitung zur Fernsteueranlage) • Fahrakku (Typ siehe Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung) • Ladegerät für Senderakkus bzw. Fahrakku Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen weiterhin folgende Komponenten: • Ersatzreifen (um abgefahrene/beschädigte Reifen schnell wechseln zu können) • Montageständer (für Probeläufe und eine leichtere Wartung) • Diverses Werkzeug (z.B. Schraubendreher, Spitzzange, Sechskantschlüssel) • Druckluftspray (für Reinigungszwecke) • Schraubensicherungslack (um gelöste Schraubenverbindungen wieder zu fixieren) Die Ersatzteilliste zu diesem Produkt finden Sie auf unserer Website www.conrad.com im Download-Be- reich zum jeweiligen Produkt.

  • Page 6: Sicherheitshinweise

    Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Page 7: B) Inbetriebnahme

    b) Inbetriebnahme Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicher- heitshinweise und alle weiteren Informationen! • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. Dieses Fahrzeug ist ausschließlich für einen LiPo-Fahrakku mit 2 Zellen (Nennspannung 7,4 V) oder einen NiMH-Fahrakku mit 6 Zellen (Nennspannung 7,2 V) geeignet.
  • Page 8 • Fahren Sie nicht bei Regen, durch nasses Gras, Wasser, Schlamm oder Schnee. Das Modell ist nicht wasserfest oder wasserdicht. Feuchtigkeit führt nicht nur zu Korrosion, sondern die Elektronik wird dadurch beschädigt. Bei LiPo-Akkus kann eindringende Feuchtigkeit zu einem Brand des Akkus oder gar einer Explosion führen! • Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist. • Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und trennen Sie anschließend den Fahrakku vollständig vom Fahrtregler. Erst jetzt darf der Sender ausgeschaltet werden.

  • Page 9: Batterie- Und Akkuhinweise

    Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht.
  • Page 10 • Entnehmen Sie den Akku zum Laden aus dem Modell. • Platzieren Sie Ladegerät und Akku auf einer hitzefesten, unbrennbaren Oberfläche. • Ladegerät und Akkus erwärmen sich beim Ladevorgang. Halten Sie deshalb ausreichend Abstand zwischen Lade- gerät und Akku, legen Sie den Akku niemals auf das Ladegerät. Decken Sie Ladegerät und Akku niemals ab. Setzen Sie Ladegerät und Akku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung aus. • Laden Sie Akkus niemals unbeaufsichtigt. • Laden Sie Akkus regelmäßig nach (etwa alle 2 - 3 Monate), da es andernfalls durch eine Selbstentladung der Akkus zu einer Tiefentladung kommt.

  • Page 11: Akkus Laden

    Akkus laden a) Fahrakku für das Fahrzeug laden • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. • Der Fahrakku ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Fahrakku seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Ladezyklen erforderlich. • Falls Sie noch „alte“ NiCd-Fahrakkus einsetzen, so sollten diese nach Möglichkeit immer vollständig „leer“ gefahren werden, da es beim mehrmaligen Aufladen eines „halbvollen“ NiCd-Fahrakkus zum sog. Memory-Effekt kommen kann. Das bedeutet, dass der Fahrakku seine Kapazität verliert, er gibt nicht mehr die ganze gespeicherte Energie ab, die Fahrzeit wird geringer.

  • Page 12: Inbetriebnahme

    Inbetriebnahme a) Karosserie öffnen/abnehmen Ziehen Sie die beiden Sicherungsclipse (1) am hinteren Ende des Fahrzeugs heraus und klappen Sie die Karos- serie vorsichtig nach vorne. Zwischen den LED-Leuchten auf der Oberseite des Fahr- zeugs und dem Empfänger (in der Empfängerbox) befin- det sich ein Stromkabel. Achten Sie darauf, dass dieses nicht beschädigt wird.

  • Page 13: B) Antennenkabel Des Empfängers Verlegen

    b) Antennenkabel des Empfängers verlegen Öffnen Sie zunächst die Karosserie (siehe Kapitel 9. a). Führen Sie das Antennenkabel durch das mitgelieferte Antennenröhrchen (1) und stecken Sie es in die entspre- chende Halterung (2) auf der Oberseite des Fahrzeugs. Für eine große Reichweite ist es erforderlich, dass die An- tenne möglichst senkrecht aus dem Fahrzeug ragt.

  • Page 14: F) Anschließen Des Fahrakkus An Den Fahrtregler

    Entfernen Sie den Bügel (1) der Akkuhalterung, indem Sie die beiden Sicherungsclipse (2) herausziehen und den Bügel dann nach oben herausziehen. Legen Sie nun den Fahrakku so ein, dass das Anschluss- kabel des Akkus nach hinten zeigt. Andernfalls könnte das Anschlusskabel die Lenkmechanik in der Funktion behindern.

  • Page 15: G) Fahrtregler Einschalten

    g) Fahrtregler einschalten Schalten Sie den Fahrtregler ein, indem Sie den Schiebeschalter (siehe Bild in Kapitel 9. f) nach rechts in Richtung des Motors bewegen (Schalterstellung „ON“). Warten Sie dann ein paar Sekunden (Gas-/Bremshebel am Sender in der Neutralstellung lassen, nicht bewegen). Sollte der Antrieb des Fahrzeugs starten, obwohl sich der Gas-/Bremshebel am Sender in der Neutralstel- lung befindet, so verstellen Sie die Trimmung am Sender, bis der Motor stehen bleibt.
  • Page 16 Die nachfolgenden Abbildungen dienen nur zur Illustration der Funktionen, diese müssen nicht mit dem Design des mitgelieferten Senders übereinstimmen. 1. Gas-/Bremshebel loslassen (Neutralstellung), Fahrzeug rollt aus bzw. bewegt sich nicht (ggf. Trimmung für die Fahrfunktion am Sender korrigieren) 2. Vorwärts fahren, Gas-/Bremshebel langsam in Richtung Griff ziehen ...

  • Page 17: J) Led-Leuchten Ein-/Ausschalten

    j) LED-Leuchten ein-/ausschalten Die vier LED-Leuchten auf der Oberseite des Fahrzeugs können mittels einem Schalter ein- oder ausgeschaltet werden. Der Schalter befindet sich unterhalb der Fahrerfi- guren (siehe Markierung im Bild rechts) und ist von hinten leicht erreichbar, auch wenn die Karosserie montiert ist. k) Fahrt beenden Um das Fahren zu beenden, gehen Sie wie folgt vor: • Lassen Sie den Gas-/Bremshebel am Sender los, so dass er in der Neutralstellung steht und lassen Sie das...

  • Page 18: Fahrtregler Programmieren

    Fahrtregler programmieren a) Programmierung von Neutral- und Vollgasstellung Wenn das Fahrzeug in der Neutralstellung des Gas-/Bremshebels nicht ruhig stehen bleibt, können Sie am Sender die Trimmung für die Fahrfunktion korrigieren. Sollte der Trimmweg nicht ausreichen (oder wenn die Trimmung bereits fast am Ende des Trimmwegs steht), so können Sie die Neutralstellung und die Vollgasstellungen für Vorwärts-/Rückwärtsfahrt neu programmieren.

  • Page 19: B) Programmierung Der Sonderfunktionen

    b) Programmierung der Sonderfunktionen Der Fahrtregler ist ab Werk bereits mit den sinnvollsten Voreinstellungen vorprogrammiert worden. Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie die Grundeinstellung des Fahrtreg- lers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,0 V/Zelle). Bei ausgeschalteter Unterspan- nungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zerstört.
  • Page 20 Rote LED blinkt..(+ Piepton) Funktion Grüne LED 1x kurz 2x kurz 3x kurz 4x kurz 1x lang 1x lang, 1x lang, 1x lang, blinkt 1x kurz 2x kurz 3x kurz (+Piepton) Fahrfunktion 1x kurz Vorwärts/Bremse Vorwärts/ Bremse/ Rückwärts Motorbremse 2x kurz Unterspannungsschutz 3x kurz Ausgeschaltet 2,6 V/Zelle 2,8 V/Zelle 3,0 V/Zelle 3,2 V/Zelle 3,4 V/Zelle Startmodus 4x kurz Langsam...

  • Page 21: C) Reset Des Fahrtreglers

    • Funktion #4, grüne LED blinkt 4x kurz: Startmodus beim Losfahren Abhängig von der Einstellung erfolgt das Losfahren mit weniger oder mehr Kraft. Je höher der Einstellwert, umso mehr Strom zieht der Motor aus dem angeschlossenen Akku; entsprechend hochwertiger muss dieser sein. Ein höherer Einstellwert sollte außerdem nur bei losem Untergrund verwendet werden, da es andernfalls zu einer Überlastung des Antriebs kommt (Getriebe, Differenziale).

  • Page 22: Einstellmöglichkeiten Am Fahrzeug

    Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Un- terschied zwischen negativem und positivem Sturz zu zeigen.
  • Page 23 Sturz negativer einstellen: Obere Kugelkopfschraube (A) nach rechts im Uhrzeigersinn drehen, untere Kugelkopfschraube (B) nach links gegen den Uhrzeigersinn drehen. Sturz positiver einstellen: Obere Kugelkopfschraube (A) nach links gegen den Uhrzeigersinn drehen, untere Kugelkopfschraube (B) nach rechts im Uhrzeigersinn drehen. Verdrehen Sie die Kugelkopfschrauben (A) und (B) über den kleinen Sechskantschlüssel (D) nur jeweils um eine Viertel-Umdrehung und prüfen Sie anschließend das veränderte Fahrverhalten.

  • Page 24: B) Einstellung Der Spur

    b) Einstellung der Spur Die Spur (Vorspur = Bild „A“, Nachspur = Bild „B“) bezeichnet die Stellung der Radebene zur Fahrtrichtung. Während der Fahrt werden die Räder durch den Rollwiderstand vor- ¦ ¦ ne auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung. Zum Ausgleich können die Räder des stehenden Fahrzeuges so eingestellt werden, dass sie vorne leicht nach innen zeigen.

  • Page 25: C) Einstellung Der Stoßdämpfer

    c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Am oberen Ende des Stoßdämpfers kann die Einstellung der Feder-Vorspannung durch das Einfügen von Kunststoff- clipsen vorgenommen werden. Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können oben an der Dämpferbrücke (B) und am unteren Querlenker (C) in verschiedenen Positionen montiert werden.

  • Page 26: Reinigung Und Wartung

    Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B.

  • Page 27: C) Radwechsel

    c) Radwechsel Die Reifen sind auf der Felge fixiert, damit sie sich nicht von der Felge lösen können. Wenn die Reifen abgefahren sind, muss deshalb das gesamte Rad getauscht werden. Nach dem Lösen der Radmutter ziehen Sie das Rad von der Radachse ab. Anschließend wird das neue Rad aufgesteckt, so dass der Innensechskant innen an der Felge genau auf der Rad- mitnehmer-Mutter steckt.

  • Page 28: Entsorgung

    Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot...

  • Page 29: Behebung Von Störungen

    Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden. Dieser Vorgang wird z.B. mit den englischen Begriffen „Binding“...
  • Page 30 Der Geradeauslauf stimmt nicht • Stellen Sie den Geradeauslauf am Sender mit der zugehörigen Trimmfunktion für die Lenkung ein. • Überprüfen Sie das Lenkgestänge, den Servoarm, den Servosaver und dessen Verschraubung. • Hatte das Fahrzeug einen Unfall? Dann prüfen Sie das Fahrzeug auf defekte oder gebrochene Teile und tauschen Sie diese aus. Die Lenkung ist gegenläufig zur Bewegung des Drehrads am Sender • Aktivieren Sie am Sender die Reverse-Einstellung für die Lenkfunktion. Die Fahrfunktion ist gegenläufig zur Bewegung des Gas-/Bremshebels am Senders • Normalerweise muss das Fahrzeug nach vorne fahren, wenn der Gas-/Bremshebel am Sender zum Griff hin gezo- gen wird. Ist dies nicht der Fall, so aktivieren Sie am Sender die Reverse-Einstellung für die Fahrfunktion. • Wurde der Motor vom Fahrtregler abgesteckt, so vertauschen Sie zwei der drei Motorkabel gegeneinander. Die Lenkung funktioniert nicht oder nicht richtig, Lenkausschlag am Fahrzeug zu gering • Falls der Sender eine Dualrate-Einstellung bietet, kontrollieren Sie diese (Bedienungsanleitung zum Sender beach- ten).

  • Page 31: Technische Daten Des Fahrzeugs

    Technische Daten des Fahrzeugs Maßstab ..........1:10 Geeigneter Fahrakku ......2zelliger LiPo-Fahrakku (Nennspannung 7,4 V) oder 6zelliger NiMH-Fahrakku (Nennspannung 7,2 V) Antrieb ..........Brushless-Elektromotor Allrad-Antrieb über Kardanwelle Differenzial in Vorder- und Hinterachse Fahrwerk ..........Einzelradaufhängung, Doppelquerlenker Öldruckstoßdämpfer mit Spiralfedern, einstellbar Spur der Vorderräder einstellbar Sturz der Vorder- und Hinterräder einstellbar Abmessungen (L x B x H) .....490 x 290 x 190 mm Reifen-Abmessungen (B x Ø) ....45 x 110 mm...
  • Page 32 Table of Contents Page Introduction ................................33 Explanation of Symbols .............................34 Product Description ............................34 Scope of Delivery ...............................34 Required Accessories ............................35 Safety Information ..............................36 a) General Information .............................36 b) Commissioning ............................37 c) Driving the Vehicle ............................37 Information on Batteries and Rechargeable Batteries ..................39 Charging Rechargeable Batteries ........................41 a) Charging the Drive Battery for the Vehicle ....................41 b) Charging Rechargeable Batteries in the Transmitter ...................41...

  • Page 33: Introduction

    Page 13. Disposal ................................58 a) General Information .............................58 b) Batteries and Rechargeable Batteries ......................58 14. Declaration of Conformity (DOC) ........................58 15. Troubleshooting ..............................59 16. Technical Data of the Vehicle ..........................61 Introduction Dear Customer, thank you for purchasing this product. This product complies with the statutory national and European requirements. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions! These operating instructions are part of this product.

  • Page 34: Explanation Of Symbols

    Explanation of Symbols The symbol with the exclamation mark points out particular dangers associated with handling, function or operation. The „arrow“ symbol indicates special advice and operating information. Product Description The product is an all-wheel model car which can be radio-controlled via the enclosed wireless remote control. The chassis is constructed ready to drive.

  • Page 35: Required Accessories

    Required Accessories Operation of the vehicle requires various accessories that are not part of the delivery. Components that are absolutely necessary: • Rechargeable batteries or batteries for the transmitter (for type and required number, see operating instructions for the remote control system) • Drive battery (for type, see chapter „Technical Data“ at the end of these operating instructions) • Charger for transmitter battery or drive battery We also recommended the following components for best use of the vehicle, we: • Spare tyres (to be able to quickly change run-down/damaged tyres) • Assembly stand (for test runs and easier maintenance) • Various tools (e.g. screwdriver, long-nose pliers, hexagon spanner)

  • Page 36: Safety Information

    Safety Information The guarantee/warranty will expire if damage is incurred resulting from non-compliance with these operating instructions. We do not assume any liability for consequential damage! We do not assume any liability for property damage and personal injury caused by improper use or non-compliance with the safety instructions! In such cases the warranty/guarantee is voided.

  • Page 37: B) Commissioning

    b) Commissioning The manual for the remote control system is included separately. Always observe all safety information included in it as well as any other information! • Only use suitable drive batteries for the vehicle. Never operate the speed controller with a mains adapter, not even for test purposes. This vehicle is suitable only for use with a LiPo drive battery with 2 cells (nominal voltage of drive battery 7.4 V) or NiMH drive battery with 6 cells (nominal voltage 7.2 V).
  • Page 38 • Don’t drive in the rain, through wet grass, water, mud or snow. The model is not waterproof or watertight. Moisture not only causes corrosion but also damages the electronics. In a LiPo battery, entering moisture may set the battery on fire or even cause an explosion! • As long as the vehicle is in operation you must always leave the transmitter switched on. • When parking the vehicle, always switch off the vehicle‘s speed controller first and disconnect the drive battery from the speed controller completely then. Now you may turn off the transmitter. • If the batteries (or rechargeable batteries) in the transmitter are weak, their range decreases. Exchange the batte- ries or rechargeable batteries for new ones. When the car‘s drive battery is weak, the car gets slower or no longer responds correctly to the transmitter.

  • Page 39: Information On Batteries And Rechargeable Batteries

    Information on Batteries and Rechargeable Batteries Although use of batteries and rechargeable batteries in everyday life is a matter of course today, there are many dangers and problems. In particular in LiPo batteries with high energy content (as compared to con- ventional NiMH batteries), various provisions must be complied with to avoid danger of explosion and fire.
  • Page 40 • Never place the charger and rechargeable battery on a heat-resistant, inflammable surface. • Charger and rechargeable batteries heat up when charging. Leave enough distance between the charger and the rechargeable battery, never place the rechargeable battery on the charger. Never cover the charger and the battery. Do not expose the charger and rechargeable battery to any high/low temperatures or to direct solar radiation. • Never leave batteries unattended while charging them. • Regularly recharge the rechargeable batteries (about every 2 - 3 months). Otherwise, self-discharge of the batteries may cause deep discharge.

  • Page 41: Charging Rechargeable Batteries

    Charging Rechargeable Batteries a) Charging the Drive Battery for the Vehicle • A rechargeable drive battery is not included in the delivery and must be ordered separately. This enables you to choose whether you want to use a low-cost beginner‘s rechargeable battery pack or a high-quality professional battery pack which has a higher capacity. • The rechargeable drive battery is delivered uncharged and must be charged. Several complete discharge and charge cycles are necessary before the drive battery delivers its maximum power.

  • Page 42: Commissioning

    Commissioning a) Open/Remove Car Body Pull out the two safety clips (1) at the rear end of the vehic- le and carefully fold the car body forward. There is a power cable between the LEDs on the top of the vehicle and the receiver (in the receiver box).

  • Page 43: B) Installing The Receiver Aerial Cable

    b) Installing the Receiver Aerial Cable First open the car body (see chapter 9. a). Guide the aerial cable through the enclosed aerial tube (1) and plug it into the respective holder (2) at the top of the vehicle. For a wide range, the aerial needs to protrude from the vehicle as vertically as possible.

  • Page 44: F) Connecting The Drive Battery To The Speed Controller

    Remove the bracket (1) of the battery holder by pulling out the two safety clips (2) and then pulling out the bracket upwards. Now insert the drive battery so that the connection cable of the rechargeable battery points backwards. Otherwise, the connection cable could impair the steering mechanism in its function.

  • Page 45: G) Switching On The Speed Controller

    g) Switching on Switch on the speed controller by moving the slider (see figure in chapter 9. f) to the right towards the motor (switch position „ON“). Then wait for a few seconds (leave the throttle/brake lever on the transmitter in the neutral position; do not move it). If the vehicle drive starts although the throttle/brake on the transmitter is in the neutral position, then adjust the trim on the transmitter until the motor stops.
  • Page 46 The following figures are only to illustrate the functions and do not necessarily correspond to the design of the trans- mitter provided. 1. Let go of throttle/brake lever (neutral position); the vehicle rolls to a halt or does not move anymore (if necessary, adjust the trim control for the driving function at the transmitter) 2. Drive forwards, slowly pull the throttle/brake lever towards the handle ...

  • Page 47: J) Switch Led Lamps On/Off

    j) Switch LED Lamps On/Off The four LED lamps at the top of the vehicle can be swit- ched on or off with a switch. The switch is below the driver figures (see mark in the figure on the right) and can be reached easily from behind, even when the car body is installed.

  • Page 48: Programming The Speed Controller

    Programming the Speed Controller a) Programming of Neutral and Full Throttle Positions If the vehicle does not stop calmly in the neutral position of the throttle/brake lever, you can correct the trimming for the driving function at the transmitter. If the trim path is not sufficient (or if the trim is already almost at the end of the trim path) you can reprogram the neutral position and the full throttle positions for forward/reverse driving.

  • Page 49: B) Programming The Special Functions

    b) Programming the Special Functions The speed controller is already pre-programmed with the most sensible pre-settings ex works. If a LiPo battery is used as a drive battery, check the basic settings of the speed controller for whether undervoltage protection is activated (usually 3.0 V/cell). With the undervoltage recognition deactivated, the LiPo battery will suffer deep discharge and be destroyed.
  • Page 50 Red LED flashes..(+ Beep) Function Green LED 1x short 2x short 3x short 4x short 1x long 1x long, 1x long, 1x long, flashes 1x short 2x short 3x short (+beep) Drive function 1x short Forward/ Forward/ Brake Brake/ Reverse Motor brake 2x short...

  • Page 51: C) Resetting The Speed Controller

    • Function #4, green LED flashes 4x short: Start mode when driving off Depending on this setting, the take-off/start speed is more or less powerful. The higher the set value, the more current will the motor pull from the connected battery; it must accordingly be of higher quality. A higher setting also should only be used on loose underground, since otherwise there will be an overload of the drive (gear, differentials).

  • Page 52: 11. Adjustment Possibilities For The Model Car

    11. Adjustment Possibilities for the Model Car a) Setting the Camber The camber is the inclination of the wheel level as viewed from the front (vertical). Negative inclination Positive inclination (Top wheel edge points inwards) (Top wheel edge points outwards) The setting of the wheel is exaggerated in the two figures in order to make the difference between negative and positive cambers more obvious. The setting on the model vehicle should of course not be as extreme as shown! • A negative inclination of the front wheels increases the lateral cornering powers of the wheel when driving through bends, the steering reacts more directly and steering forces are reduced.
  • Page 53 Set camber more negatively: Turn upper ball-head screw (A) to the right clockwise, and the lower ball-head screw (B) to the left counter-clockwi- Set camber more positively: Turn upper ball-head screw (A) to the left counter-clockwise, and the lower ball-head screw (B) to the right clockwi- Twist the ball-head screws (A) and (B) via the small hexagon wrench (D) only by one quarter and then check the changed driving conduct.

  • Page 54: B) Setting The Alignment

    b) Setting the Alignment Wheel alignment (toe-in = figure „A“, toe-out = figure „B“) describes the relation of the wheel level to the driving direction. While driving, the tyres are pushed apart in the front because of the ¦ ¦ rolling friction. This is why they are no longer precisely parallel to the driving direction.

  • Page 55: C) Setting The Shock Absorbers

    c) Setting the Shock Absorbers Front axle Rear axle The spring-pre-tension at the upper end of the shock absorber can be adjusted by inserting plastics clips. The shock absorbers at the vehicle‘s front and rear vehicle axles can be mounted in different positions lower transver- se link (C) and at the top of the damper bridge (B).

  • Page 56: 12. Cleaning And Maintenance

    12. Cleaning and Maintenance a) General Information Before cleaning or servicing, turn the speed controller off and completely disconnect the drive battery from the speed controller. If you have driven the vehicle before, let all parts (e.g. motor, speed controller, etc.) cool down completely first.

  • Page 57: C) Wheel Change

    c) Wheel Change The tyres are fastened to the wheel rim to prevent them from coming loose. When the tyre is worn down, the entire wheel has to be replaced therefore. After loosening of the wheel nut, the wheel may be removed from the wheel axle. Then the new wheel is plugged on so that the hexagon socket on the wheel rim‘s inside is pushed onto the wheel tappet nut precisely.

  • Page 58: Disposal

    Disposal a) General Information Electronic devices must not be disposed of in the domestic waste! At the end of its service life, dispose of the product according to the relevant statutory regulations. Remove any inserted batteries/rechargeable batteries and dispose of them separately from the product. b) Batteries and Rechargeable Batteries You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable batteries.

  • Page 59: Troubleshooting

    Troubleshooting Even though the model and the remote control system were built with the latest available technology, there can still be malfunctions or errors. For this reason, we would like to give you some information on how to deal with possible problems.
  • Page 60 The vehicle doesn‘t drive in a straight line correctly • Set straight driving at the transmitter using the respective trimming control for the steering function. • Check the steering rods, the servo arm, the servo saver and its screw connections. • Did your car have an accident? If so, check the vehicle for any defective or broken parts and replace them. Steering works opposite to the way the turning wheel is turned at the transmitter • Activate the steering reverse setting at the transmitter. Driving works opposite to the movement of the throttle/brake lever at the transmitter • Usually, the vehicle should drive forwards if you pull the throttle/brake lever at the transmitter towards the handle.

  • Page 61: Technical Data Of The Vehicle

    Technical Data of the Vehicle Scale .............1:10 Suitable drive battery ......2-cell LiPo drive battery (rated voltage 7.4 V) or 6-cell NiMH/NiCd drive battery (rated voltage 7.2 V) Drive .............Brushless electric motor Four wheel drive via cardan shaft Differential in front and rear axles Chassis ..........Single-wheel suspension, double transverse link Oil pressure shock absorber with spiral springs, adjustable Wheel alignment of the front wheels can be set...
  • Page 62 Table des matières Page Introduction ................................63 Explications des symboles ..........................64 Description du produit ............................64 Étendue de la livraison ............................64 Accessoires requis .............................65 Consignes de sécurité ............................66 a) Généralités ..............................66 b) Mise en service ............................67 c) Conduite du véhicule ...........................67 7. Remarques spécifiques aux piles et batteries ....................69 Recharge des batteries ............................71 a) Recharge de la batterie de conduite pour le véhicule .................71 b) Recharge des batteries dans l’émetteur ......................71...

  • Page 63: Introduction

    Page 13. Élimination .................................88 a) Généralités ..............................88 b) Piles et batteries ............................88 14. Déclaration de conformité (DOC) ........................88 15. Dépannage ................................89 16. Caractéristiques techniques du véhicule ......................91 Introduction Chère cliente, cher client, Nous vous remercions pour l’achat du présent produit. Ce produit est conforme aux exigences légales, nationales et européennes.

  • Page 64: Explications Des Symboles

    Explications des symboles Un point d’exclamation placé dans un triangle attire l’attention sur des dangers particuliers lors du manie- ment, de l’utilisation ou de la commande. Le symbole de la « flèche » renvoie à des conseils et consignes d’utilisation particulières. Description du produit Ce produit est un modèle réduit de voiture à quatre roues motrices qui se pilote sans fil à l’aide de la télécommande fournie. Le châssis est assemblé et prêt à être mis en service. Ce produit n’est pas un jouet et ne convient pas aux enfants de moins de 14 ans.

  • Page 65: Accessoires Requis

    Accessoires requis Divers accessoires, non compris dans l’étendue de la livraison, sont requis pour le fonctionnement du véhicule. Les accessoires suivants sont impérativement requis : • Batteries ou piles pour l’émetteur (type et quantité requise, voir mode d’emploi de la télécommande) • Batterie de conduite (type, voir chapitre « Caractéristiques techniques » à la fin du présent mode d’emploi) • Chargeur pour les batteries de l’émetteur et la batterie de conduite Pour une utilisation optimale du véhicule, nous recommandons également l’utilisation des composants su- ivants : • Pneus de rechange (pour le remplacement rapide des pneus usés ou endommagés) • Support de montage (pour les essais et un entretien facile)

  • Page 66: Consignes De Sécurité

    Consignes de sécurité Tout dommage résultant du non-respect du présent mode d’emploi entraîne l’annulation de la ga- rantie ou garantie légale. Nous déclinons toute responsabilité pour les dommages consécutifs ! De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d’une utilisation de l’appareil non conforme aux spécifications ou du non-respect des pré- sentes consignes de sécurité...

  • Page 67: B) Mise En Service

    b) Mise en service Le mode d’emploi de la télécommande est fourni séparément. Veuillez impérativement observer les consi- gnes de sécurité ainsi que toutes les autres informations qui y sont contenues ! • Employez uniquement des batteries de conduite appropriées pour le véhicule. N’utilisez jamais le régulateur de vitesse via un bloc d’alimentation, pas non plus à des fins de tests. Ce véhicule est exclusivement conçu pour fonctionner avec une batterie de conduite LiPo à 2 cellules (tension nominale 7,4 V) ou une batterie de conduite NiMH à 6 cellules (tension nominale 7,2 V). En cas d’utilisation de batteries de conduite avec un nombre supérieur de cellules, il existe un risque d’incendie en raison de la surchauffe du régulateur de vitesse.
  • Page 68 • Évitez de le piloter par des températures extérieures très basses. Les pièces en plastique perdent alors leur élasti- cité, pouvant provoquer de gros dégâts, même en cas de petit accident. • Ne l’utilisez pas par temps orageux, sous des lignes hautes tensions ou à proximité de pylônes d’antennes. • Ne l’utilisez pas en temps de pluie, sur une pelouse mouillée, dans de l’eau, de la boue ou de la neige. Le modèle réduit n’est pas résistant à l’eau et n’est pas étanche. L’humidité n’est pas seulement une source de corrosion, elle peut également endommager l’électronique. Avec les batteries LiPo, les infiltrations d’humidité peuvent déclencher un incendie de la batterie, voire une explosion ! • Laissez toujours l’émetteur allumé tant que le véhicule est en service.

  • Page 69: Remarques Spécifiques Aux Piles Et Batteries

    Remarques spécifiques aux piles et batteries Bien que le maniement de piles et de batteries dans la vie quotidienne fasse partie de la normalité de la vie, elles représentent toutefois de nombreux dangers et problèmes. En particulier avec les batteries LiPo et leur contenu énergétique élevé (en comparaison aux batteries NiMH traditionnelles), différentes consignes doivent impérativement être observées sans quoi il y a danger d’explosion et d’incendie. Pour cette raison, observez impérativement les informations et consignes de sécurité ci-après relatives à la manipulation des piles et batteries.
  • Page 70 • Ne rechargez jamais la batterie immédiatement après son utilisation. Attendez toujours d’abord que les batteries aient refroidi (minimum 5 à 10 minutes). • Pour recharger la batterie, retirez-la du modèle réduit. • Déposez le chargeur et la batterie sur une surface réfractaire et résistante à la chaleur. • Le chargeur et les batteries chauffent durant le cycle de charge. Observez donc une distance suffisante entre le chargeur et la batterie, ne posez jamais la batterie sur le chargeur. Ne recouvrez jamais le chargeur ou la batterie. N’exposez pas le chargeur ou la batterie à des températures élevées / basses ni à un rayonnement solaire direct. • Ne rechargez jamais les batteries sans surveillance.

  • Page 71: Recharge Des Batteries

    Recharge des batteries a) Recharge de la batterie de conduite pour le véhicule • La batterie de conduite n’est pas fournie avec le véhicule, elle doit être achetée séparément. Pour votre véhicule, vous pouvez ainsi soit utiliser une batterie à prix modique pour les débutants soit une batterie de grande qualité et de grande capacité pour les professionnels. • Lors de la livraison, la batterie de conduite est généralement vide et doit être chargée. Pour qu’une batterie de conduite fournisse sa puissance maximale, elle doit être chargée et déchargée plusieurs fois.

  • Page 72: Mise En Service

    Mise en service a) Ouverture / démontage de la carrosserie Retirez les deux clips de fixation (1) à l’extrémité arrière du véhicule puis rabattez avec précaution la carrosserie vers l’avant. Un câble électrique est installé entre les DEL sur le haut du véhicule et le récepteur (dans le compartiment du récep- teur). Veillez impérativement à ne pas l’endommager.

  • Page 73: B) Pose Du Câble D'antenne Du Récepteur

    b) Pose du câble d’antenne du récepteur Ouvrez d’abord la carrosserie (voir chapitre 9. a)). Faites passer le câble d’antenne dans le tube d’antenne fourni (1) puis insérez ce dernier dans le support (2) correspon- dant sur le haut du véhicule. Afin d’atteindre une grande portée, il est indispensable que l’antenne dépasse du véhicule, dans la mesure du possible à...

  • Page 74: F) Raccordement De La Batterie De Conduite Au Régulateur De Vitesse

    Retirez l’arceau (1) du support de la batterie en retirant les deux clips de fixation (2) puis en retirant l’arceau par le haut. Insérez maintenant la batterie de conduite en veillant à ce que le câble de raccordement pointe vers l’arrière. Le cas contraire, le câble de raccordement risquerait de gêner le fonctionnement du mécanisme de direction.

  • Page 75: G) Mise En Marche Du Régulateur De Vitesse

    g) Mise en marche du régulateur de vitesse Allumez le régulateur de vitesse en déplaçant le commutateur à coulisse (voir figure dans le chapitre 9. f)) vers la droite en direction du moteur (commutateur en position « ON »). Attendez ensuite quelques secondes (laissez le levier d’accélération / de freinage en position neutre sur l’émetteur, ne le déplacez pas). Si l’entraînement du véhicule démarre alors que le levier d’accélération / de freinage de l’émetteur se trouve en position neutre, réglez la compensation sur l’émetteur jusqu’à...
  • Page 76 Les figures ci-après ne sont destinées qu’à l’illustration des fonctions, elles ne correspondent pas nécessairement au modèle de l’émetteur fourni. 1. Relâchez le levier d’accélération / de freinage (position neutre), le véhicule continue de rouler par inertie ou reste immobile (le cas échéant, corriger la compensation pour la fonction de conduite sur l’émetteur) 2. Rouler en marche avant, tirer lentement le levier d’accélération / de freinage en direction de la poignée ...

  • Page 77: J) Activation Et Désactivation Des Del

    j) Activation et désactivation des DEL Les quatre DEL sur la face supérieure du véhicule peuvent être allumées ou éteintes en actionnant un interrupteur. L’interrupteur se trouve au-dessous des figurines du con- ducteur (voir repère sur la figure de droite) est facilement accessible par l’arrière, même lorsque la carrosserie est montée. k) Fin de la conduite Pour terminer la conduite, procédez de la manière suivan- te : • Relâchez le levier d’accélération / de freinage de...

  • Page 78: Programmation Du Régulateur De Vitesse

    Programmation du régulateur de vitesse a) Programmation des positions neutre et plein gaz Si le véhicule ne reste pas parfaitement immobile lorsque le levier d’accélération / de freinage se trouve en position neutre, vous pouvez corriger la compensation pour la fonction de conduite sur l’émetteur. Si la course de compensation est insuffisante (ou si le compensateur se trouve presque complètement à la fin de la course de compensation), vous pouvez reprogrammer la position neutre et les positions plein gaz pour la marche avant et la marche arrière.

  • Page 79: B) Programmation Des Fonctions Spéciales

    b) Programmation des fonctions spéciales Le régulateur de vitesse a déjà été préprogrammé en usine avec les réglages les plus judicieux. En cas d’utilisation d’une batterie LiPo comme batterie de conduite, assurez-vous que la détection des sous-tensions est activée dans le réglage de base du régulateur de vitesse (normalement 3,0 V/cellule). Lorsque la détection des sous-tensions est désactivée, la batterie LiPo subit alors une décharge totale qui la rend inutilisable.
  • Page 80 La DEL rouge clignote..(+ bip) Fonction La DEL verte 1 bref 2 brefs 3 brefs 4 brefs 1 long 1 long, 1 long, 1 long, clignote (+ 1 bref 2 brefs 3 brefs bip) Fonction de conduite 1 bref Marche avant / Marche avant / Frein...

  • Page 81: C) Réinitialisation Du Régulateur De Vitesse

    • Fonction n° 4, la DEL verte clignote 4 fois brièvement : mode au démarrage Le démarrage se fait avec plus ou moins de force en fonction du réglage. Plus la valeur de réglage est élevée, plus la quantité de courant consommée par le moteur à partir de la batterie raccordée est élevée ; la batterie doit alors être de grande qualité.

  • Page 82: Options De Réglage Sur Le Véhicule

    Options de réglage sur le véhicule a) Réglage du déport de roue Le déport de roue désigne l’inclinaison du niveau de la roue par rapport à la verticale. Déport négatif Déport positif (les bords supérieurs de la roue sont tournés (les bords supérieurs de la roue sont tournés vers l’intérieur) vers l’extérieur)
  • Page 83 Réglage négatif du déport : Tourner la vis à tête sphérique du haut (A) vers la droite dans le sens horaire, tourner la vis à tête sphérique du bas (B) vers la gauche dans le sens antihoraire. Réglage positif du déport : Tourner la vis à tête sphérique du haut (A) vers la gauche dans le sens antihoraire, tourner la vis à tête sphérique du bas (B) vers la droite dans le sens horaire.

  • Page 84: B) Réglage De L'alignement Des Roues

    b) Réglage de l’alignement des roues L’alignement des roues (pincement = figure « A », ouverture = figure « B ») désigne la position du plan de roue par rapport au sens de marche. ¦ ¦ Pendant la conduite, les roues sont écartées à l’avant par la résis- tance au roulement et ne sont donc plus parallèles au sens de la marche. Pour compenser, les roues du véhicule à l’arrêt peuvent être ajus- tées de sorte à...

  • Page 85: C) Réglage Des Amortisseurs

    c) Réglage des amortisseurs Essieu avant Essieu arrière Le réglage de la précontrainte des ressorts peut être effectué sur l’extrémité supérieure de l’amortisseur en insérant des clips en plastique. Sur le haut, les amortisseurs sur l’essieu avant et sur l’essieu arrière du véhicule peuvent être montés dans différentes positions sur le pont amortisseur (B) et sur le bras transversal inférieur (C). Le fabricant a déjà choisi une position optimale, les modifications sont uniquement réservées aux modélistes professionnels.

  • Page 86: Entretien Et Nettoyage

    Entretien et nettoyage a) Généralités Avant tout nettoyage ou maintenance, éteignez le régulateur de vitesse et débranchez complètement la batterie de conduite du régulateur de vitesse. Si vous avez roulé auparavant avec le modèle réduit, attendez d’abord que toutes les pièces aient complètement refroidi (par ex. moteur, régulateur de vitesse, etc.). Après chaque utilisation, nettoyez le véhicule entier de toute poussière ou salissure.

  • Page 87: C) Changement De Roue

    c) Changement de roue Les pneus sont fixés sur les jantes afin qu’ils ne puissent pas se détacher. Lorsque les pneus sont usés, vous devez donc changer toute la roue. Après avoir desserré l’écrou de roue, vous pouvez retirer la roue de l’essieu. Emboîtez ensuite la nouvelle roue de manière à ce que la vis à six pans creux de la jante repose exactement sur l’écrou de l’entraîneur de roue.

  • Page 88: Élimination

    Élimination a) Généralités Les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères ! En fin de vie, éliminez le produit conformément aux consignes légales en vigueur. Le cas échéant, retirez d’abord les piles / batteries insérées et éliminez-les séparément. b) Piles et batteries Le consommateur final est légalement tenu (ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles et batteries usagées ; il est interdit de les jeter avec les ordures ménagères ! Les piles et batteries qui contiennent des substances toxiques sont identifiées à l’aide des symboles ci- contre qui indiquent l’interdiction de les éliminer avec les ordures ménagères.

  • Page 89: Dépannage

    Dépannage Bien que ce modèle réduit ait été construit selon l’état actuel de la technique, d’éventuels problèmes ou dysfonc- tionnements peuvent toutefois survenir. C’est pourquoi nous décrivons ci-dessous comment éliminer vous-même d’éventuels défauts. Respectez également le mode d’emploi fourni avec la télécommande. Le modèle réduit ne réagit pas ou ne réagit pas correctement • Avec les télécommandes 2,4 GHz, une procédure d’apprentissage doit être effectuée pour le récepteur sur l’émetteur. Pour cette procédure, on emploie par ex. les termes anglais « Binding » ou « Pairing ». La procédure d’apprentissage a normalement déjà...
  • Page 90 Le véhicule ralentit ou le servo de direction ne réagit que faiblement, voire plus du tout ; la portée entre l’émetteur et le véhicule est très courte • La batterie de conduite est faible ou vide. L’alimentation électrique du récepteur et donc du servo de direction s’effectue via le circuit BEC du régulateur de vitesse. C’est pourquoi une batterie de conduite faible ou déchargée empêche le récepteur de fonctionner correc- tement.

  • Page 91: Caractéristiques Techniques Du Véhicule

    Caractéristiques techniques du véhicule Échelle ..........1:10 Batterie de conduite compatible ...Batterie de conduite LiPo à 2 cellules (tension nominale de 7,4 V) ou batterie de conduite NiMH à 6 cellules (tension nominale de 7,2 V) Entraînement ........Moteur électrique Brushless Traction intégrale via arbre à cardan Différentiel dans l’essieu avant et l’essieu arrière Châssis ..........Suspension individuelle des roues, bras transversaux superposés Amortisseurs à huile sous pression avec ressorts en spirale, réglables Alignement des roues avant réglable Déport réglable des roues avant et arrière Dimensions (L x l x h) ......490 x 290 x 190 mm...
  • Page 92 Inhoudsopgave Pagina Inleiding ................................93 Verklaring van symbolen ............................94 Productomschrijving ............................94 Leveringsomvang ..............................94 Benodigde accessoires ............................95 Veiligheidsaanwijzingen .............................96 a) Algemeen ..............................96 b) Ingebruikname .............................97 c) Rijden van het voertuig ..........................97 Batterij- en accuvoorschriften ..........................99 Accu’s laden ..............................101 a) Rijaccu voor het voertuig laden .........................101 b) Accu‘s in de zender laden .........................101 Ingebruikname ..............................102 a) Carrosserie openen/afnemen ........................102...

  • Page 93: Inleiding

    Pagina 13. Verwijderen ..............................118 a) Algemeen ..............................118 b) Batterijen en accu´s ........................... 118 14. Verklaring van overeenstemming (DOC) ......................118 15. Verhelpen van storingen ..........................119 16. Technische gegevens van het voertuig ......................121 Inleiding Geachte klant, Hartelijk dank voor de aanschaf van dit product. Dit product voldoet aan de wettelijke nationale en Europese normen.

  • Page 94: Verklaring Van Symbolen

    Verklaring van symbolen Een uitroepteken in een driehoek wijst op speciale gevaren bij gebruik, ingebruikneming of bediening. Het „pijl“-symbool wijst op speciale tips en bedieningsvoorschriften. Productomschrijving Dit product is een vierwielaangedreven modelvoertuig, dat via de meegeleverde afstandsbediening draadloos radio- grafisch kan worden bestuurd. Het chassis is rijklaar gemonteerd.

  • Page 95: Benodigde Accessoires

    Benodigde accessoires Om het voertuig te gebruiken zijn nog diverse accessoires nodig die niet zijn inbegrepen. Dit is absoluut vereist: • Accu‘s of batterijen voor de zender (voor type en benodigd aantal, zie gebruiksaanwijzing van de afstandsbedie- ning) • Rijaccu (voor type zie hoofdstuk „Technische gegevens“ op het einde van de gebruiksaanwijzing) •...

  • Page 96: Veiligheidsaanwijzingen

    Veiligheidsaanwijzingen Bij beschadigingen veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing vervalt ieder recht op garantie. Voor gevolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet op- volgen van de veiligheidsaanwijzingen, aanvaarden wij geen aansprakelijkheid! In zulke gevallen vervalt de garantie.

  • Page 97: B) Ingebruikname

    b) Ingebruikname De gebruiksaanwijzing voor de afstandsbediening werd afzonderlijk geleverd. Neem in elk geval de daar vermelde veiligheidsvoorschriften en alle verdere informatie in acht! • Gebruik uitsluitend rijaccu‘s die geschikt zijn voor het voertuig. Gebruik de verbrandingsmotor nooit via een adapter, ook niet om het model te testen.
  • Page 98 • Rijd niet door nat gras, water, modder of sneeuw en als het regent. Het modelvoertuig is noch waterdicht noch watervast. Vochtigheid leidt niet alleen tot corrosie, maar zorgt er ook voor dat de elektronica daardoor wordt bescha- digd. Bij LiPo-accu‘s kan indringend vocht tot een brand van de accu of zelfs een explosie leiden! •...

  • Page 99: Batterij- En Accuvoorschriften

    Batterij- en accuvoorschriften Het gebruik van batterijen en accu´s is vandaag de dag weliswaar vanzelfsprekend, maar er bestaan toch tal van gevaren en problemen. Vooral bij LiPo-accu´s met hun hoge energie-inhoud (in vergelijking met gewone NiMh-accu´s) moeten er diverse voorschriften in acht genomen worden aangezien er anders explo- sie- en brandgevaar bestaat.
  • Page 100 • Plaats het laadapparaat en de accu op een hittebestendig, onbrandbaar oppervlak. • Laadapparaat en accu´s worden warm tijdens het opladen. Houd daarom tussen laadapparaat en accu voldoende afstand. Leg de accu nooit op het laadapparaat. Dek het laadapparaat en de accu nooit af. U mag het laadapparaat en de accu niet aan hoge/lage temperaturen en direct zonlicht blootstellen.

  • Page 101: Accu's Laden

    Accu’s laden a) De rijaccu voor het voertuig laden • Met het voertuig wordt geen rijaccu meegeleverd, dit moet afzonderlijk worden aangekocht. Daarmee hebt u zelf de keuze of u voor het voertuig een goedkope beginnersaccu of een hoogwaardige profi-accu met een grote capaciteit wilt gaan gebruiken.

  • Page 102: Ingebruikname

    Ingebruikname a) Carrosserie openen/verwijderen Trek beide borgclips (1) aan het achterste uiteinde van het voertuig uit en klap de carrosserie voorzichtig naar voor. Tussen de LED-lampen aan de bovenkant van het voer- tuig en de ontvanger (in de ontvangerbox) bevindt er zich een stroomkabel.

  • Page 103: B) Antennekabel Van De Ontvanger Aanleggen

    b) Antennekabel van de ontvanger aanleggen Open eerst de carrosserie (zie hoofdstuk 9. a). Voer de antennekabel door het meegeleverde antennebuisje (1) en steek het in de overeenkomstige houder (2) aan de bovenzijde van het voertuig. Voor een groot bereik is het nodig dat de antenne mogeli- jks verticaal boven uit het voertuig uitsteekt.

  • Page 104: F) Rijaccu Aan De Rijregelaar Aansluiten

    Verwijder de beugel (1) van de accuhouder door beide borgclips (2) uit te trekken en de beugel dan naar boven uit te trekken. Plaat de rijaccu zodanig dat de aansluitkabel van de accu naar achter wijst. Anders kan de aansluitkabel de stuurmechaniek in haar werking hinderen.

  • Page 105: G) Rijregelaar Inschakelen

    g) Rijregelaar inschakelen Schakel de rijregelaar in door de schuifschakelaar (zie afbeelding in hoofdstuk 9. f) naar rechts in de richting van de motor te bewegen (schakelaarstand „ON“). Wacht dan een paar seconden (gas-/remhendel op de zender in de neutrale stand laten, niet bewegen). Mocht de aandrijving van het voertuig starten, hoewel de gas-/remhendel op de zender zich in de neutrale stand bevindt, verstel dan de trimming op de zender tot de motor blijft staan.
  • Page 106 De afbeeldingen hieronder dienen enkel als illustratie van de functies. Deze moeten niet met het design van de meegeleverde zender overeenkomen. 1. Gas-/remhendel loslaten (neutrale stand), voertuig rolt uit, resp. beweegt zich niet (evt. trimming voor de rijfunctie op de zender corrigeren) 2.

  • Page 107: J) Led-Lampen In-/Uitschakelen

    j) LED-lampen in-/uitschakelen De vier LED-lampen aan de bovenzijde van het voertuig kunnen met behulp van een schakelaar worden in- of uit- geschakeld. De schakelaar bevindt zich onder de bestuur- derfiguren (zie markering in de afbeelding rechts) en is van achteraf makkelijk bereikbaar, ook wanneer de carrosserie is gemonteerd.

  • Page 108: Rijregelaar Programmeren

    Rijregelaar programmeren a) Neutrale en volgasstand programmeren Als het voertuig in de neutrale stand van de gas-/remhendel niet rustig blijft staan, kunt u de trimming voor de rijfunctie op de zender corrigeren. Als de trimweg niet volstaat (of als de trimming reeds bijna aan het einde van de trimweg staat), kunt u de neutrale stand en volgasstanden voor vooruit/achteruit rijden opnieuw programmeren.

  • Page 109: B) Speciale Functies Programmeren

    b) Speciale functies programmeren De rijregelaar is reeds af fabriek met de nuttigste voorinstellingen voorgeprogrammeerd. Als een LiPo-accu als rijaccu wordt gebruikt, controleert u in de basisinstelling van de rijregelaar of de onderspanningsbescherming geactiveerd is (normaal gezien 3,0 V/cel). Bij uitgeschakelde onderspannings- herkenning komt het anders tot een diepontlading van de LiPo-accu, wat deze vernietigt.
  • Page 110 Rode LED knippert..(+ pieptoon) Functie Groene LED 1x kort 2x kort 3x kort 4x kort 1x lang 1x lang, 1x lang, 1x lang, knippert 1x kort 2x kort 3x kort (+ pieptoon) Rijfunctie 1x kort Vooruit/rem Vooruit/Rem/ Achteruit Motorrem 2x kort Onderspannings- 3x kort...

  • Page 111: C) De Rijregelaar Resetten

    • Functie #4, groene LED knippert 4x kort: Startmodus bij het vertrek Afhankelijk van de instelling vindt het vertrek krachtig of minder krachtig plaats. Hoe hoger de instelwaarde, hoe meer stroom de motor uit de aangesloten accu trekt; hoe overeenkomstig hoger deze moet zijn. Een hogere instelwaarde mag bovendien uitsluitend bij een losse ondergrond worden gebruikt, aangezien het anders tot een overbelasting van de aandrijving komt (transmissie, differentialen).

  • Page 112: Instelmogelijkheden Op Het Voertuig

    Instelmogelijkheden op het voertuig a) Wielvlucht instellen De wielvlucht kenmerkt de hoek van de wielen t.o.v. de verticale as. Negatieve wielvlucht Positieve wielvlucht (bovenzijde wielen wijst naar binnen) (bovenzijde wielen wijst naar buiten) De instelling van de wielen op de beide afbeeldingen boven is overdreven weergegeven, om het verschil tussen negatieve en positieve wielvlucht aan te geven.
  • Page 113 Vlucht negatiever instellen: Bovenste kogelkopschroef (A) naar rechts in de richting van de wijzers van de klok draaien, onderste kogelkopschroef (B) naar links tegen de richting van de wijzers van de klok draaien. Vlucht positiever instellen: Bovenste kogelkopschroef (A) naar rechts tegen de richting van de wijzers van de klok draaien, onderste kogelkop- schroef (B) naar rechts in de richting van de wijzers van de klok draaien.

  • Page 114: B) Spoor Instellen

    b) Spoor instellen Het spoor (toespoor = afbeelding „A“, naspoor = afbeelding „B“) heeft betrekking van de stand van het wielvlak ten opzichte van de rijdrichting. ¦ ¦ Tijdens het rijden worden de wielen door de rolweerstand vooraan uit elkaar gedrukt en staan daarom niet meer exact parallel t.o.v. de rijrichting.

  • Page 115: C) Schokdempers Instellen

    c) Schokdempers instellen Vooras Achteras Op het bovenste uiteinde van de schokdemper kan de instelling voor de veervoorspanning door het invoegen van kunststofclips worden uitgevoerd. De schokdempers aan de voor- en achteras van het voertuig kunnen boven aan de demperbrug (B) en aan de on- derste draagarm (C) op verschillende posities worden gemonteerd.

  • Page 116: Reiniging En Onderhoud

    Reiniging en onderhoud a) Algemeen Voor het reinigen of het onderhoud moet de rijregelaar worden uitgeschakeld en moet de rijaccu volledig van de rijregelaar worden losgekoppeld. Indien u met het voertuig hebt gereden, laat u alle onderdelen (bijv. motor, rijregelaar enz.) eerst volledig afkoelen.

  • Page 117: C) Wiel Vervangen

    c) Wiel vervangen De banden zijn op de velg vastgemaakt opdat ze niet van de velg kunnen worden losgemaakt. Wanneer de banden zijn afgereden, moet daarom het gehele wiel worden vervangen. Na het losmaken van de wielmoer trekt u het wiel van de wielas af. Aansluitend wordt het nieuwe wiel geplaatst zodat de inbus binnen aan de velg precies op de wielmeenemer-moer steekt.
  • Page 118 Verwijderen a) Algemeen Elektrische en elektronische producten mogen niet via het normale huisvuil verwijderd worden! Verwijder het onbruikbaar geworden product volgens de geldende wettelijke voorschriften. Verwijder evt. geplaatste batterijen/accu‘s en gooi deze afzonderlijk van het product weg. b) Batterijen en accu´s U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu’s in te leveren;...
  • Page 119 Verhelpen van storingen Het modelvoertuig werd volgens de nieuwste technische inzichten vervaardigd. Er kunnen desondanks problemen of storingen optreden. Omwille van deze reden willen wij u graag wijzen op enkele manieren om eventuele storingen op te lossen. Neem bovendien de meegeleverde gebruiksaanwijzing van de afstandsbediening in acht. Het model reageert niet of niet correct •...
  • Page 120 Het rechtuitrijden klopt niet • Stel het rechtuitrijden op de zender af met de bijhorende trimfunctie voor de stuurfunctie. • Controleer de stuurstang, de servo-arm, de servosaver en de schroefverbinding. • Heeft het voertuig een ongeval gehad? Dan controleert u het voertuig op defecte of gebroken onderdelen en ver- vangt u deze.
  • Page 121 Technische gegevens van het voertuig Schaal ...........1:10 Geschikte rijaccu ........2-cellige LiPo-rijaccu (nominale spanning 7,4 V) of 6-cellige NiMH-rijaccu (no- minale spanning 7,2 V) Aandrijving ..........Brushless elektromotor Vierwielaandrijving via cardanas Differentieel in voor- en achteras Onderstel ..........Onafhankelijke wielophanging, dubbele draagarmen Oliedrukschokdempers met spiraalveren, instelbaar Spoor van de voorste wielen instelbaar Vlucht van de voor- en achterwielen instelbaar Afmetingen (L x B x H)......490 x 290 x 190 mm...
  • Page 124 ! Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Er- fassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Table of Contents

Save PDF
