Regolazione dello zoom e della messa a fuoco

Vedere la Figure 4 di seguito per la posizione delle viti a testa zigrinata
della ghiera dello zoom e della messa a fuoco.

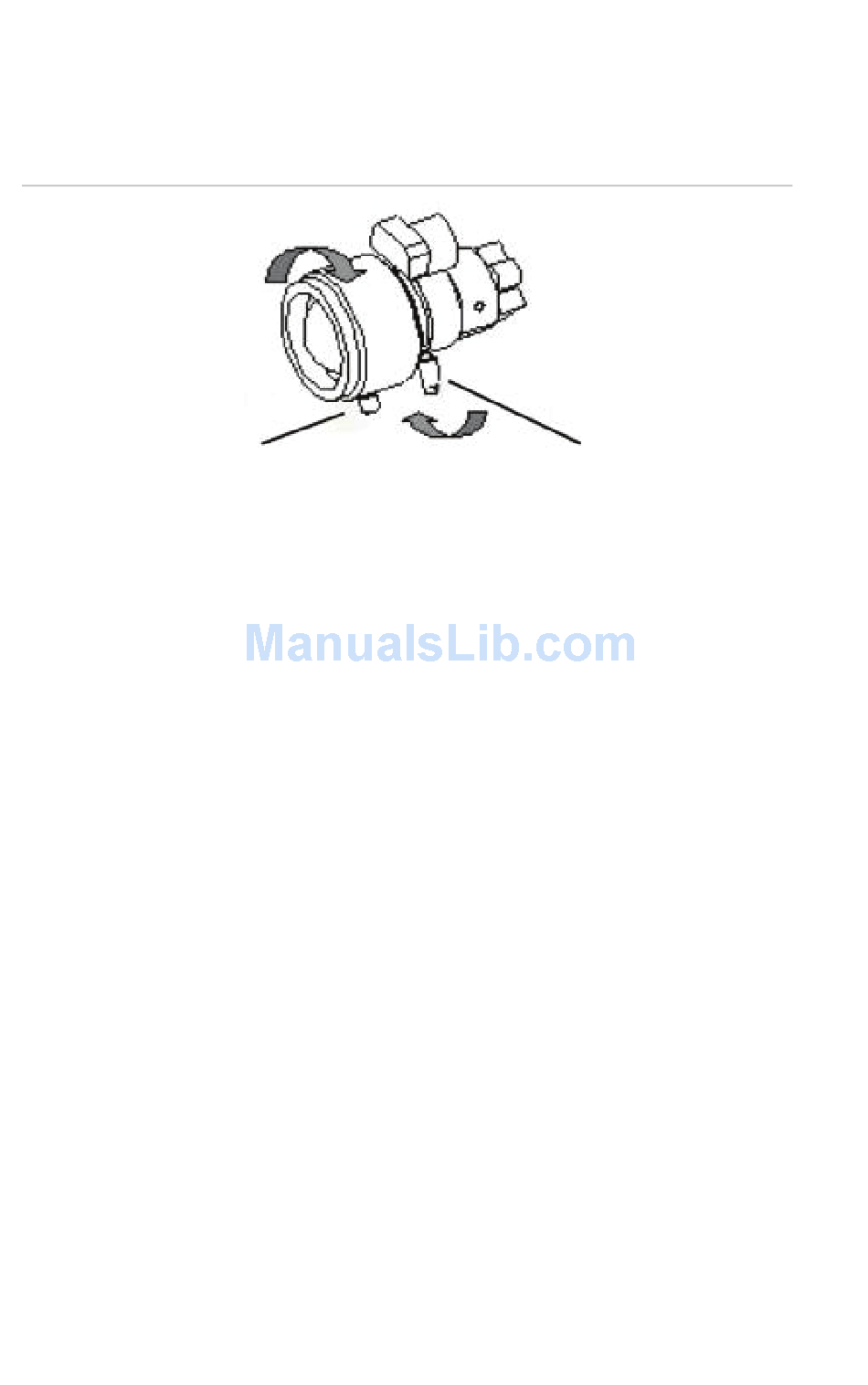

Figura 24: Regolazione dello zoom e della messa a fuoco
Vite a testa zigrinata della
ghiera dello zoom per
VA2 e ghiera di messa a
fuoco per l'obiettivo VA9
Regolazione dello zoom e della messa a fuoco della telecamera:
1. Allentare la vite a testa zigrinata della ghiera dello zoom.
2. Ruotare la ghiera dello zoom in modo da impostare lo zoom
desiderato.
3. Serrare la vite a testa zigrinata della ghiera dello zoom.
4. Allentare la vite a testa zigrinata della ghiera di messa a fuoco.
5. Ruotare la ghiera di messa a fuoco in modo da impostare la messa
a fuoco desiderata.
6. Serrare la vite a testa zigrinata della ghiera di messa a fuoco.
Collegamento di un monitor analogico per l'impostazione
delle funzioni della telecamera
Collegare un monitor video standard al sistema per regolare la qualità
dell'immagine video utilizzando i DIP switch. I DIP switch possono
inoltre essere regolati quando sono collegati al sistema IP.
IT - 60 Manuale dell'utente della telecamera UVD-IP-XP3DNR(-P)
Vite a testa zigrinata della
ghiera di messa a fuoco per
VA2 e ghiera dello zoom per
l'obiettivo VA9
