Evolution MINI BELT SANDER Original Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MINI BELT SANDER
Original Instructions
Written in UK English
Date Published: 01 / 03 / 2016
EN
FR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MINI BELT SANDER and is the answer not in the manual?

Questions and answers

Related Manuals for Evolution MINI BELT SANDER

Summary of Contents for Evolution MINI BELT SANDER

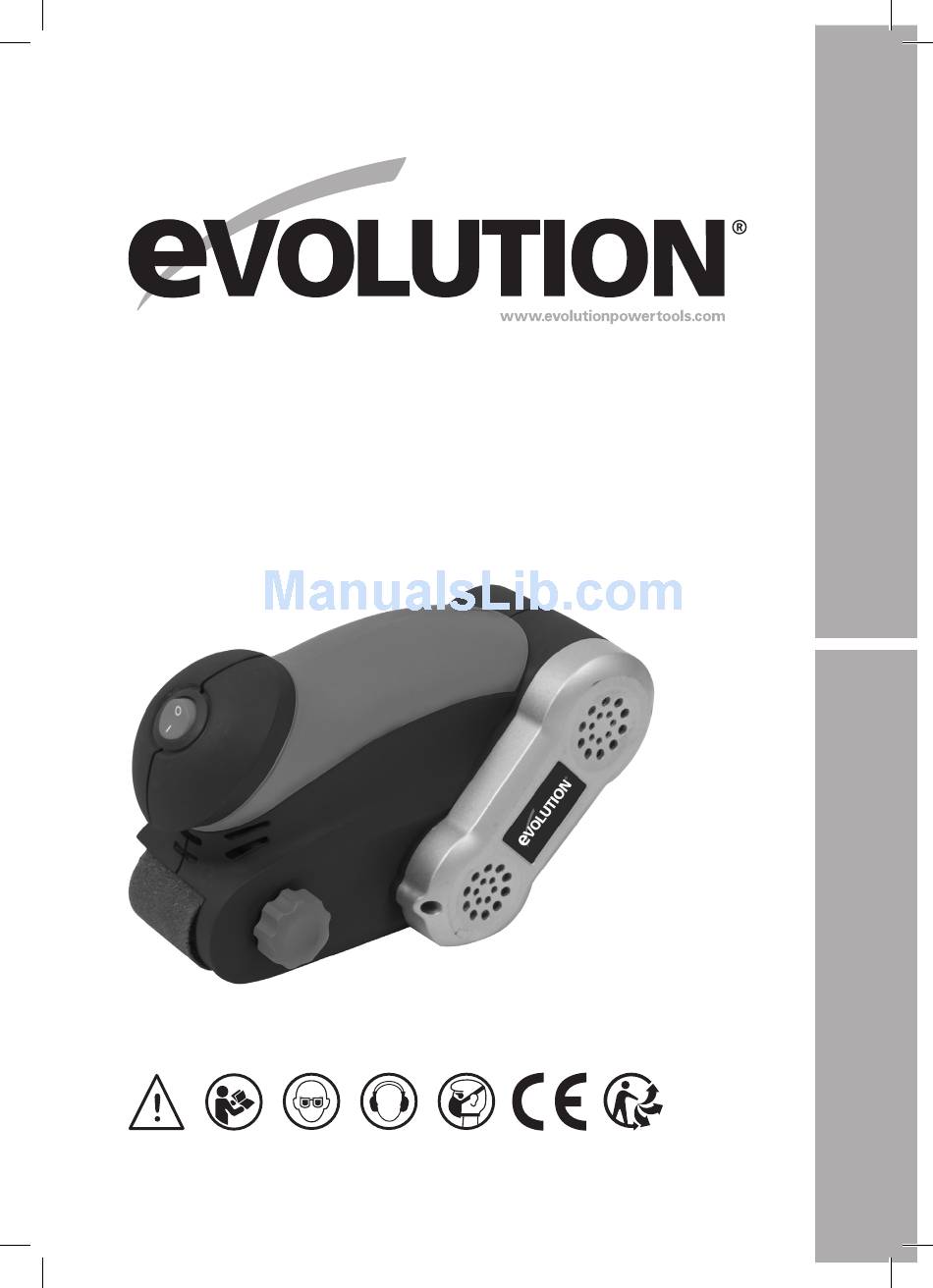

  • Page 1 MINI BELT SANDER Original Instructions Written in UK English Date Published: 01 / 03 / 2016...
  • Page 3 ENGLISH Original Instructions...

  • Page 4: Table Of Contents

    www.evolutionpowertools.com TABLE OF CONTENTS English Page 2 Français Page 20 INTRODUCTION Guarantee Page 5 Machine Specification Page 6 Vibration Page 7 Labels and Symbols Page 8 Intended use of this Power Tool Page 8 Prohibited use of this Power Tool Page 8 SAFETY PRECAUTIONS Electrical Safety...
  • Page 5 Congratulations on your purchase of an not exhaustive) blades, cutters, drills, chisels or Evolution Power Tools Machine. Please paddles, etc. In no event shall Evolution Power complete your product registration ‘online’ Tools be liable for loss or damage resulting as explained in the A4 online guarantee directly or indirectly from the use of our registration leaflet included with this machine.

  • Page 6: Machine Specification

    www.evolutionpowertools.com SPECIFICATIONS MACHINE SPECIFICATIONS METRIC Motor EU (230V ~ 50 Hz) 280W Belt Width 40mm Belt Length 303mm Speed 380m/min Weight 1.407kg NOISE & VIBRATION DATA Sound Pressure L (Under Load) 87.3 dB(A) K = 3 dB(A) Sound Power Level L (Under Load) 98.3 dB(A) K = 3 dB(A) Vibration Level (Under Load)

  • Page 7: Vibration

    WARNING: Do not operate this machine • The measurement and assessment of if warning and/or instruction labels are human exposure to hand-transmitted missing or damaged. Contact Evolution vibration in the workplace is given in: Power Tools for replacement labels. BS EN ISO 5349-1:2001 and...

  • Page 8: Intended Use Of This Power Tool

    THIS POWER TOOL Volts WARNING: This product is a hand held sander and has been designed to be used with special Evolution sanding belts. Only use accessories Amperes designed for use in this machine and/or those recommended specifically by Evolution Power Tools Ltd.

  • Page 9: Electrical Safety

    www.evolutionpowertools.com ELECTRICAL SAFETY 1) General Power Tool Safety Warnings [Work Area Safety] a) Keep work area clean and well lit. This machine is fitted with the correct Cluttered or dark areas invite accidents. moulded plug and mains lead for the b) Do not operate power tools in explosive designated market.
  • Page 10 www.evolutionpowertools.com the power tool before making any while you are tired or under the influence of drugs, alcohol or medication. A moment of adjustments, changing accessories, or storing power tools. Such preventative inattention while operating power tools may result in serious personal injury. safety measures reduce the risk of starting the b) Use personal protective equipment.

  • Page 11: Additional Safety Instructions

    The young and unborn be securely clamped to prevent movement. children are particularly vulnerable. h) The Mini Belt Sander is designed to be held with one hand so that it can be run You are advised to consider the risks over the workpiece in a linear fashion.

  • Page 12: Getting Started

    In addition to the standard items supplied to the retailer. Do not throw the packaging with this machine, the following accessories away; keep it safe throughout the guarantee are also available from the Evolution online period. Dispose of the packaging in an shop at www.evolutionpowertools.com environmentally responsible manner. Recycle or from your local retailer.

  • Page 13: Machine Overview

    www.evolutionpowertools.com MACHINE OVERVIEW 1. ON/OFF SWITCH 5. DUST OUTLET 2. SANDING BELT 6. SANDING BELT RELEASE LEVER 3. SOFT GRIP AREA 7. DUST COLLECTION BAG 4. BELT CENTRING CONTROL KNOB...

  • Page 14: Operating Instructions

    www.evolutionpowertools.com OPERATION 1. Replacing/changing a Sanding Belt WARNING: Always ensure that the machine is disconnected from its power source before attempting to change or replace the sanding belt. • Pull the belt release lever from the RH side of the machine. (Fig. 1) Fig. 1 • Slide out the belt to be replaced. • Refit the required belt over the two rollers. (Fig. 2) Note: Always ensure that the direction of rotation arrows found on the inside of the belt match the direction of rotation arrow found on the body of the machine.
  • Page 15 www.evolutionpowertools.com 3. The Dust Collection Bag A dust collection bag is provided with the machine and must always be fitted to the dust extraction port found at the rear of the machine. (Fig. 5) The dust bag pushes onto the dust extraction port. Note: To maintain efficient dust collection we recommend that the dust collection bag be emptied when approximately 60% full.
  • Page 16 www.evolutionpowertools.com 6. Grit selection Sanding belts are available in a variety of grades depending upon the coarseness (particle size) of the grit embedded in the cloth. As an approximate guide: Material Belt Grit Solid Wood Chipboard 60/80 Veneered Wood Plastics Paint Removal 40/60 Acrylics...

  • Page 17: Maintenance

    www.evolutionpowertools.com MAINTENANCE Note: Any maintenance must be carried out with the machine switched off and disconnected from the power supply. There are no user serviceable parts in this machine. If a fault is suspected the machine should be returned to an authorised service centre for checking and possible repair.

  • Page 18: Declaration Of Conformity

    In accordance with EN ISO 17050-1:2004 The manufacturer of the product covered by this declaration is: Evolution, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. The manufacturer hereby declares that the machine as detailed in this declaration fulfils all the relevant provisions of the Machinery Directive and other appropriate directives as detailed below.
  • Page 19 www.evolutionpowertools.com NOTES...
  • Page 21 FRANÇAIS Traduction Des Instructions D’origine...
  • Page 22 www.evolutionpowertools.com SOMMAIRE English Page 2 Français Page 20 INTRODUCTION Garantie Page 23 Particularités de la machine Page 24 Vibration Page 25 Étiquettes et symboles Page 25 Usages prévus de cet outil électrique Page 26 Usages interdits de cet outil électrique Page 26 PRÉCAUTIONS DE SÉCURITÉ...

  • Page 23: Garantie

    Toute marchandise retournée pour cause de défaut EMAIL doit être envoyée en port prépayé à Evolution enquiries@evolutionpowertools.com Power Tools. Evolution Power Tools se réserve le droit de refuser de réparer ou de remplacer Félicitations pour votre achat d’une un produit défectueux avec un article identique...

  • Page 24: Particularités De La Machine

    www.evolutionpowertools.com SPÉCIFICATION MACHINE SPECIFICATIONS MÉTRIQUE Moteur EU (230V ~ 50 Hz) 280W Largeur de la bande 40mm Longueur de la bande 303mm Vitesse à vide 380m/min Poids 1.407kg BRUIT ET DONNÉES VIBRATOIRES de pression acoustique (en charge) 87.3 dB(A) K = 3 dB(A) Niveau de puissance sonore L (sous charge) 98.3 dB(A) K = 3 dB(A)

  • Page 25: Vibration

    être et/ou d’instructions sont manquantes ou évalués et, si possible, des pratiques de endommagées. Contactez Evolution Power travail adéquates doivent être adoptées. La Tools pour le remplacement des étiquettes. gestion de ces facteurs peut aider à réduire...

  • Page 26: Usages Prévus De Cet Outil Électrique

    Ampères Evolution. Utilisez uniquement des accessoires conçus pour être utilisés dans cette machine et / ou celles qui sont recommandées Hertz spécifiquement par Evolution Power Tools Ltd. USAGES PROSCRITS DE m/min Vitesse CET OUTIL ÉLECTRIQUE Courant Alternatif AVERTISSEMENT : Ce produit est une ponceuse à...

  • Page 27: Sécurité Électrique

    www.evolutionpowertools.com SÉCURITÉ ÉLECTRIQUE 1) Avertissements généraux relatifs à la sécurité de l’outil électrique [Sécurité de l’espace de travail] Cette machine est équipée de la fiche moulée a) L’espace de travail doit être propre et et du câble électrique adéquats pour le suffisamment éclairé.
  • Page 28 www.evolutionpowertools.com f) Si le fonctionnement de l’outil électrique g) Si les outils sont équipés de dispositifs dans des endroits humides est inévitable, de dépoussiérage, assurez-vous qu’ils sont utilisez une prise protégée par un connectés et correctement utilisés. dispositif de courant résiduel (DCR). L’usage de ces dispositifs peut réduire les L’utilisation d’un dispositif de courant résiduel dangers présentés par la poussière.

  • Page 29: Consignes De Sécurité Supplémentaires

    www.evolutionpowertools.com instructions pour les applications pour protection agréé tel que des masques anti- lesquelles ils sont conçus, en tenant compte poussière spécialement conçus pour filtrer des conditions et du type de travail à les particules microscopiques. exécuter. L’usage d’un outil électrique pour des AVERTISSEMENT : l’utilisation d’un outil applications pour lesquelles il n’est pas conçu peut être dangereux.

  • Page 30: Déballage

    également disponibles k) Si possible, fermez l’espace de travail dans le magasin en ligne Evolution sur pour que la poussière qu’il contient reste au www.evolutionpowertools.com sein de cet espace. La poussière s’accumulera ou chez votre fournisseur local.

  • Page 31: Présentation De La Machine

    www.evolutionpowertools.com PRÉSENTATION DE LA MACHINE 5. SORTIE DE POUSSIÈRE 1. INTERRUPTEUR MARCHE/ARRÊT 6. LEVIER DE DESSERRAGE DE 2. BANDE ABRASIVE LA BANDE ABRASIVE 3. POIGNÉE ERGONOMIQUE 7. SAC DE COLLECTE DE POUSSIÈRE 4. BOUTON DE CONTRÔLE POUR CENTRER LA BANDE...

  • Page 32: Consignes D'utilisation

    www.evolutionpowertools.com UTILISATION 1. Remplacer/changer une bande abrasive AVERTISSEMENT : Vérifiez toujours que la machine est débranchée de sa source d’alimentation avant de changer ou de remplacer la bande abrasive. • Tirez sur le levier de desserrage de la bande sur le côté droit de la machine. (Fig. 1) Fig. 1 • Retirez la bande à remplacer en la faisant coulisser. • Refixez la bande requise sur les deux roulettes. (Fig.
  • Page 33 www.evolutionpowertools.com 3. Sac de collecte de poussière Un sac de collecte de poussière est fourni avec la machine et il doit toujours être fixé sur le port d’extraction de poussière situé à l’arrière de la machine. (Fig. 5) Le sac de collecte de poussière s’emboîte sur le port d’extraction de poussière.
  • Page 34 www.evolutionpowertools.com 6. Sélection du grain Les bandes abrasives sont disponibles dans plusieurs modèles, en fonction de la rugosité (taille de la particule) du grain incorporé dans le tissu. Guide approximatif : Matériau Grain De La Bande Bois Massif Aggloméré 60/80 Bois Plaqué...

  • Page 35: Entretien

    www.evolutionpowertools.com ENTRETIEN Remarque : Tout entretien doit être effectué avec la machine éteinte et débranchée de la source d’alimentation. Cette machine ne contient aucune pièce susceptible d’être réparée par l’utilisateur. En cas de défaut, la machine doit être retournée à un centre de maintenance agréé pour être contrôlée et éventuellement réparée.

  • Page 36: Déclaration De Conformité

    Conformément à la norme EN ISO 17050-1:2004 Le fabricant du produit couvert par cette déclaration est: Evolution Power Tools, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. Le fabricant déclare par le présent document que la machine dont les détails se trouvent dans cette déclaration est conforme à...
  • Page 37 www.evolutionpowertools.com NOTES...
  • Page 38 www.evolutionpowertools.com NOTES...
  • Page 39 www.evolutionpowertools.com NOTES...
  • Page 40 Evolution Power Tools Ltd Evolution Power Tools LLC Evolution Power Tools SAS Venture One 8363 Research Drive 61 Avenue Lafontaine Longacre Close Davenport 33560 Holbrook Industrial Estate Iowa Carbon-Blanc Sheffield 52806 Bordeaux S20 3FR +44 (0)114 251 1022 +1 866-EVO-TOOL...
