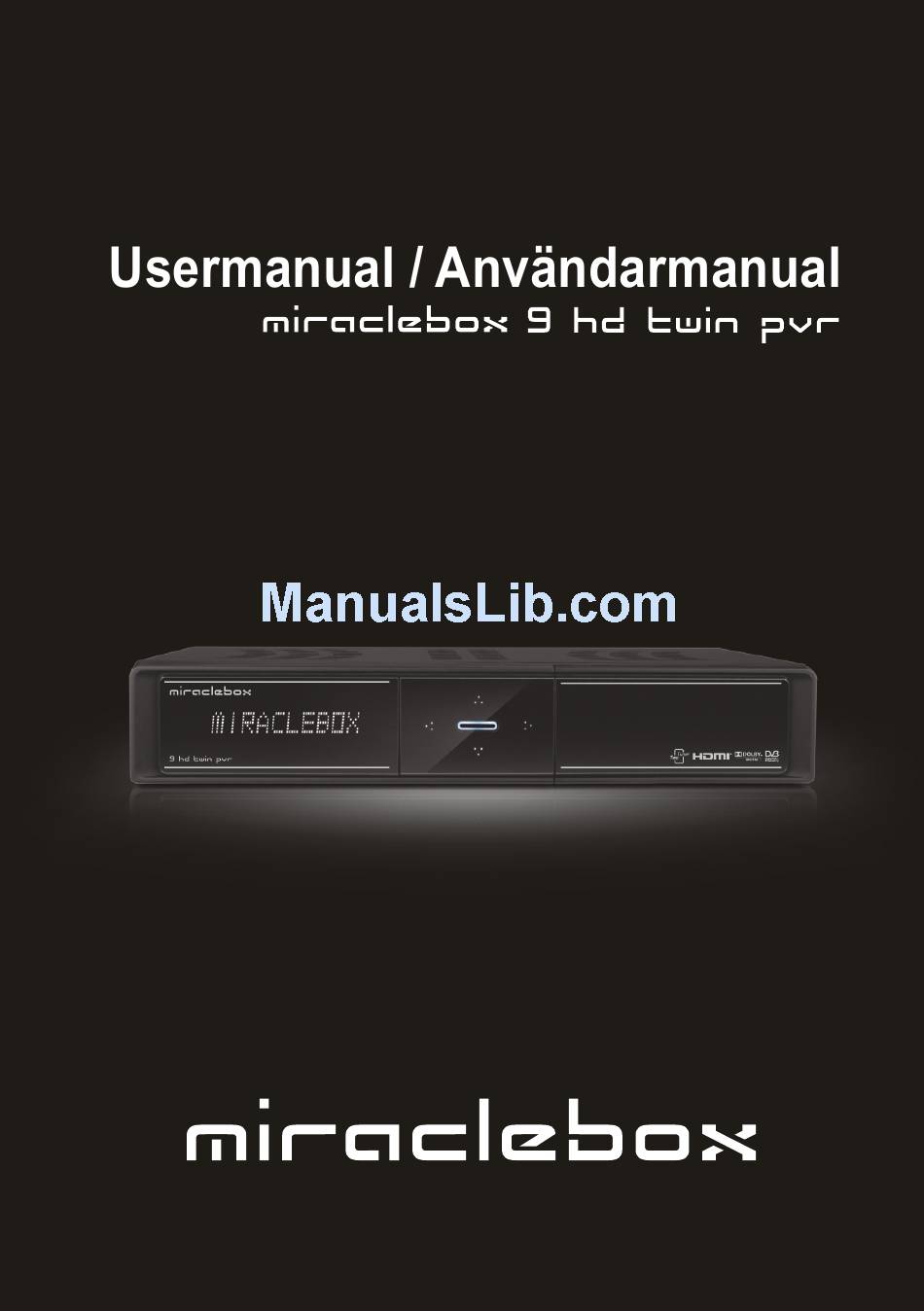

Miraclebox 9 Twin HD PVR User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9 Twin HD PVR and is the answer not in the manual?

Questions and answers

Related Manuals for Miraclebox 9 Twin HD PVR

Summary of Contents for Miraclebox 9 Twin HD PVR

  • Page 3: Table Of Contents

    INDEX INDEX ........................... 3 Precautions ......................... 5 1. Important Safety Instructions ...................... 5 2. Notice ............................5 3. Copyright ............................ 6 4. Disclaimer ........................... 6 5. Trademarks ..........................6 Before You Begin ........................ 7 1. Main Features ..........................7 2. Accessories ..........................8 Hardware Description ......................
  • Page 4 PVR (Personal Video Recorder) Function ............... 28 1. Recording ..........................28 1.1 Recording methods ......................28 1.2 Recording Edit ........................30 1.3 Long Time recording ......................30 1.4 Pause during recording ....................... 30 2. Time Shifting ..........................32 3. Playback (Play List) ........................33 3.1 Recorded Files ........................

  • Page 5: Precautions

    Precautions 1. Important Safety Instructions Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with dry cloth. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

  • Page 6: Copyright

    To reduce the risk of electric shock, do not remove the cover (or back). No user serviceable parts are inside. Refer servicing to qualified service personnel. The Lightning Flash with arrowhead symbol The exclamation point within an within an equilateral triangle, is intended to equilateral triangle is intended to alert alert the user to the presence of un-insulated the user to the presence of important...

  • Page 7: Before You Begin

    Before You Begin 1. Main Features For the feature of DVB-S/S2, Satellite tuner only ü Supports MPEG4 /MPEG2 - HD/SD and Fully DVB-S2 /DVB-S Compliant ü Intelligent Blind Scan for both SD and HD TV & Multi-Satellite Search ü Multi-LNB Controlled by DiSEqC Control Version 1.0, 1.1, 1.2 and USALS For the feature of DVB-C, Cable tuner only ü...

  • Page 8: Accessories

    2. Accessories User's Manual Remote Control AAA size Batteries X2 HDMI Cable Loop through Cable AC Power Cord NOTE : If any accessories listed above are missing, contact the sales representative where you purchased this unit.

  • Page 9: Hardware Description

    Hardware Description 1. Front Panel Configuration POWER BUTTON : Press to switch between STANDBY and POWER ON modes. Vol Up/Down BUTTON : Press to change audio volume in normal mode or to navigate menu in menu mode. CH Up/Down BUTTON : Press to change services in normal mode, or to move highlighted-bar in menu mode.

  • Page 10: Rear Panel Configuration

    3. Rear Panel Configuration Two tuners can be installed in different combination as follows. For the professional installation of these tuners, please ask your local agent or dealers for further assistance. 1. VCR SCART : Connects to the VCR or DVD using a VCR SCART cable. 2.
  • Page 11 Ø In case of S2 + S2 [ TUNER 1 ] 1. LNB IN (Caution : Socket on the left bottom) Satellite broadcasting signal input socket for the first tuner (TUNER 1). Connects a satellite antenna LNB cable. 2. LNB OUT Satellite broadcasting signal output socket through the first tuner (TUNER 1).
  • Page 12 Ø In case of S2 + T(T2) [ TUNER 1 ] 1. LNB IN (Caution : Socket on the left bottom) Satellite broadcasting signal input socket for the first tuner (TUNER 1). Connects a satellite antenna LNB cable. 2. LNB OUT Satellite broadcasting signal output socket through the first tuner (TUNER 1).

  • Page 13: Remote Control Unit

    4. Remote Control Unit 1. POWER : Turns the STB On/Off. 2. MUTE : Turns the sound On/Off. 3. Numeric : Controls the numerical operation and service numbers directly. 4. Information : Shows the information box of the current program. If you press one more time, a detail information box will be shown.
  • Page 14 14. Volume Up & Down : To change the Volume. 15. Channel Up & Down: To change the TV or Radio service channel. 16. Page Up& Down : Move to the next or previous page if more than one page is available. This button also is change the location of sub picture in PIP.
  • Page 15 26. PIP Buttons a. PIP(Picture in Picture) : To open the PIP window. b. PIP Swap : Switching between main-picture and sub-picture c. PIP(Picture in Picture) Service List : To shown the sub-picture service list. 27. Sleep : To adjust sleep timer. 28.

  • Page 16: Connecting Diagram

    Connecting diagram 1. Receiver to A/C power Connect the A/C power cord between A/C power cord socket of receiver and A/C outlet. 2. Receiver to TV with Digital A/V Output l Connect the HDMI Cable to the HDMI Connector of the TV. l Connect SPDIF to Digital audio input of the equipment(Digital Audio) NOTE : Depending on the A/V equipment you own, there are various ways you can connect the STB.

  • Page 17: Receiver To Tv With Analog A/V Output

    3. Receiver to TV with Analog A/V Output l Connect the TV SCART to the SCART input of the TV. l Connect the Component to the Component input of the TV. l Connect the RCA to the RCA input of the TV. NOTE : The component connection(YPbPr) is recommended for Digital TV.

  • Page 18: Receiver To Tv And Vcr

    4. Receiver to TV and VCR l Connect the TV SCART to the SCART input of the TV. l Connect the VCR SCART to the SCART input of the VCR.

  • Page 19: Connecting To Antenna Cable

    5. Connecting to Antenna Cable 5.1 In case of S2 + S2 (Satellite + Satellite) tuners Connecting one dish to both tuners by Loop through Connecting each Dish to each Tuner Connecting Antenna cable to each Tuner using DiSEqC SW (Recommend)

  • Page 20: In Case Of T(T2) + T(T2) (Terrestrial + Terrestrial) Tuners

    5.2 In case of T(T2) + T(T2) (Terrestrial + Terrestrial) tuners Connecting one aerial antenna to both tuners by Loop through Connecting two aerial antenna to each Tuner 5.3 In case of C + C (Cable + Cable) tuners Connecting one broadcasting cable to both tuners by Loop through Connecting two broadcasting cable to each Tuner...

  • Page 21: In Case Of S2 + T(T2) (Satellite + Terrestrial) Tuners

    5.4 In case of S2 + T(T2) (Satellite + Terrestrial) tuners Connecting dish antenna to LNB IN of the tuner Connecting aerial antenna to ANT IN of the Tuner 5.5 In case of S2 + C (Satellite + Cable) tuners Connecting dish antenna to LNB IN of the tuner Connecting broadcasting cable to CABLE IN of the Tuner 5.6 In case of T(T2) + C (Terrestrial + Cable) tuners...

  • Page 22: Guide Of Functions

    Guide of Functions 1. Selecting a Service To select the desired service (channel), please refer to the instructions below. 1.1 Using CH UP/DOWN buttons You can navigate between services by pressing CH UP/DOWN buttons. Whenever you press the CH UP(DOWN) button, current service will be changed to next/previous service. Please press CH UP or CH DOWN button until you fine the service you want to watch.

  • Page 23: Using Recent Service List

    1.4 Using Recent Service List To display recent service list, press the RECALL button for a short time. To return to the previous service that you were watching, press RECALL button twice or for a longer time. Choose the service from the recent service list, use the ARROW button to select, and then press the OK button.

  • Page 24: Favorite Group

    Press the EPG button, then the EPG menu will be displayed. Use the ARROW buttons to move to other services or to see previous/next guide. Press the EPG button once to view full EPG with multi service list, and press it twice to view the additional EPG information of a specific channel service.

  • Page 25: Subtitle

    8. Subtitle You can select the language for a Subtitle, if the program provides subtitle information. Press the SUBTITLE button on your remote control unit. Select the desired subtitle language then press OK button. The subtitle will be displayed in the selected language at the bottom of the screen.

  • Page 26: Teletext

    10. Teletext When the TELETEXT icon on the INFO Banner, press the TELETEXT button to view the teletext. 11. PIP (Picture in Picture) When you press the PIP button, a sub picture screen will appear on the main screen view. If you press the PIP button one more time, the primary picture and the sub picture will appear together side-by-side with the same size.
  • Page 27 If you press the PAGE UP/DOWN button, the location of the sub picture is changed. If you press the PIP SERVICE LIST button, you can see the list of services of sub picture. You can change the service of the sub picture from the service list shown.

  • Page 28: Pvr (Personal Video Recorder) Function

    PVR (Personal Video Recorder) Function 1. Recording You can select a recording storage device with the following sequence : Menu > Configuration > Recording Option > Record Device. Default is set to ‘Hard Disk’. 1.1 Recording methods There are 3 type recording methods. (Instant Recording / Time Scheduled Recording / Event Scheduled Recording).
  • Page 29 Event Scheduled Recording via EPG : - In the EPG menu screen, you can choose the event you wish to schedule or record. - While watching the LIVE TV screen, press the EPG button to access the EPG menu screen. - Go to the event which you wish to view at the time indicated on the EPG schedule, then press OK.

  • Page 30: Recording Edit

    1.2 Recording Edit Press the REC button while recording to see the recording message window. Pause : Select Pause Recording then press OK to pause the current recording process. Duration : Set recording duration. Press LEFT/RIGHT ARROW button to change recording duration. Stop Position : Set the finishing time of recording.
  • Page 31 Press PAUSE button once again and event will resume from the pause time. During recording, press the PLAY/TIMESHIFT button to show the Play bar screen. While the Play bar is shown on your screen, you may use the LEFT/RIGHT Arrow button to move (forward & backward) freely within recorded time.

  • Page 32: Time Shifting

    2. Time Shifting You can select a storage device for a temporary file of the Time shifting with the following sequence: Menu > Configuration > Recording Option > TimeShift Device. Default storage device is set to ‘Hard Disk( internal SATA)’ If pressing the PAUSE button during Time shift, the live video is paused but the temporary recording for time shift is continued at the selected storage device.

  • Page 33: Playback (Play List)

    3. Playback (Play List) You can playback many files with the Playlist which you access by the PLAYLIST button. In the Playlist, you can check and playback recorded files, multimedia movie files, MP3 music files, and image files. With the LEFT/RIGHT ARROW button, go to the Recorded Files, Imported Files, Music and Photo category and check &...

  • Page 34: Imported Files

    File Option : If you press the BLUE button, you can select a option for Delete, New Folder, Move to Folder, Copy to Device, Rename, Lock/Unlock. You can select multiple files together and delete or move all of them at once. - Delete : To delete file(s) - New Folder : To make new folder.

  • Page 35: Bookmark

    4. Bookmark When the Play bar is displayed, you may move to desired time and book mark it by pressing the RED button. Bookmark(s) are indicated with a Green line on the play bar. Also, you may press the RED button to activate the play bar to mark your bookmark(s).

  • Page 36: Menu Map

    Menu Map Main Menu 1. Storage Manager 2. Timer Settings 3. Service List Manager 4. Data Transfer System Tools 1. Recording Option 2. Parental Control 3. Display Setting 4. Time Setting 5. Language Setting 6. A/V Output Setting Configuration 1. Dish Setting 2.

  • Page 37: Main Menu Of Guide

    Main Menu of Guide To display the menu, press the MENU button at any time. You can select the sub menus by using the ARROW buttons. The selected sub menu becomes highlighted. After selecting (highlighting) the sub menu you want to access, press the OK button.

  • Page 38: Timer Settings

    1.2 Timer Settings Insert a new timer entry or modify an existing timer entry. To add new timer entry : Press the GREEN button. Timer Edit window will popup. You can set the specific start date, time, duration and service for its reservation. And you can choose one of Timer Modes as 'Once' or 'Daily' or 'Weekly'.
  • Page 39 Delete Services : All service lists will be shown on left side of the window. By using the ARROW and OK buttons you may select services to be deleted by placing them in the middle window. The press the GREEN button to delete the selected services.

  • Page 40: Data Transfer

    1.4 Data Transfer When the data transfer task is in process, the Front USB slot is set to a default device slot. But, if no USB device is connected on a front USB slot, then the Rear USB slot is set as a device to be used for the data transfer process.

  • Page 41: Configuration

    2. Configuration 2.1 Recording Option Alarm Confirm Message : Turn ‘ON’ this Alarm message to indicate and show the alert pop-up message when there is a reserved recording event. The alert message will show 3 minutes before the starting time of the reserved recording event.

  • Page 42: Parental Control

    2.2 Parental Control User’s access rights to a service and programs are controlled by a 4-digit secret code that is defined by the user. Whenever you attempt to access the parental control menu, a pop-up window will ask you to input a PIN code. (If necessary, you can change it.) NOTE : The default PIN code is ‘0000’...

  • Page 43: Time Setting

    2.4 Time Setting Time Setting : To set the current time, you can use two modes; Auto or Manual. Local Offset : Enter the offset value by using the standardized information of current service area. Daylight Saving : If you want to apply daylight saving, select the counter by using the ARROW buttons.

  • Page 44: A/V Output Setting

    2.6 A/V Output Setting TV Type : Select the TV types.(PAL/NTSC/Auto) In Auto mode, the STB is automatically selected to NTSC or PAL accordingly to the service played. TV Aspect Ratio : Select the aspect ratio of TV which is connected to the STB (4:3/16:9).

  • Page 45: Installation

    3. Installation If your receiver(STB) is tuner(Satellite, Terrestrial, Cable) changeable type, installation menu will be apply as which type of tuner(Satellite, Terrestrial, Cable) you have installed. When you install two tuners, you may install any types of tuner and position you want. NOTE : When you install only one tuner, you must install it at the Outer(TUNER 1) part of the tuner position.

  • Page 46: Dish Setting

    3.1 Dish Setting Select the satellite/antenna and LNB settings for service search. The values that are set in this menu will be available for selection in other service searching menus. Satellite : Select the satellite which you want to do a search for. - Press the LEFT/RIGHT ARROW button to select the satellite.

  • Page 47: Positioner Setting

    3.2 Positioner Setting Satellite : Select the satellite which you want to search for the Service. - Press the LEFT/RIGHT ARROW button to select the satellite. - If you press the OK button, a complete satellite list will be displayed. - Select the wanted satellite name.

  • Page 48: Service Search

    3.3 Service Search You can select the following search mode. 1.3.1 Satellite Search Auto Search Mode : - Satellite : Press the OK button to select the target satellite to be searched. - Tuner : Select tuner what you want to set (Tuner 1/ Tuner 2).
  • Page 49 Blind Search Mode : - Satellite : Press the OK button to select multiple satellites. - Tuner : Select tuner what you want to set (Tuner 1/ Tuner 2). If you set ‘Loop-Through’ on the menu (Installation- Dish Setting-Tuner Connection), this menu (Tuner) will be automatically disabled.
  • Page 50 1.3.2 Terrestrial Search Auto Search Mode - Search Type : Select the search type. (All Service/FTA Only/TV Only) - Antenna 5V : If you want to out the power of antenna, select the power on. - Start Search : Press OK button to start search. Manual Search Mode - Channel : Select the channel what you want to search - Frequency : Information of channel frequency.

  • Page 51: Network Setting

    3.4 Network Setting To use a Network connected to the STB Ethernet port, you have to prepare the STB Network settings. When the STB and a PC are connected via a network, you can access the files of the STB storage device such as the SATA Hard Disk Drive (HDD) or USB storage device.

  • Page 52: System Recovery

    Wireless LAN can be supported by using the ‘USB to Wi-Fi’ module connected (*Option) - By pressing the BLUE colored button, you can automatically find and do the settings for AP. - For the details of Wireless Wi-Fi settings, please refer to the additional AP manual.

  • Page 53: Utility

    4. Utility 4.1 Calculator To use the calculator, highlight the calculator and press the OK button. 4.2 Calendar To display the calendar, highlight the calendar and press the OK button. Utilize the ARROW buttons to choose the date. If you press PAGE UP/DOWN button, you can see the past/next month of the calendar.

  • Page 54: Plugin

    4.4 Plugin If you have the program file for Plugin, you can download the file(s) to Plugin then enjoy the program. Download Plugin File - In the USB storage, please create a new folder name ‘plugin’ and in this ‘plugin’ folder, create a folder name ‘bin’. (plugin >...

  • Page 55: Youtube

    NOTE : If you are using WebZeal by File Mount Drive, current USB storage device will not allow to use PVR functions such as recording and time-shift. But it can be use when WebZeal is not in use. WebZeal Option - RED button : Press to set the current web page as home.
  • Page 56 Using the Hot (colored) buttons in the YouTube menu : - RED (Full screen) : Press this button to view the service in full screen size. This button only functions while the service content is being played. - Yellow (Search) : Press this button and input the name of the content that you wish to search in YouTube.

  • Page 57: Troubleshooting

    Troubleshooting Problem Solution ü Check the main power cable and check that it is plugged into a Does not display any message suitable power outlet. on the front panel. ü Check the STB main power switch ‘ON’ at the rear of the STB. ü...

  • Page 58: Specifications

    Specifications [S2 tuner] Tuner & Channel Decoder Input Connector F-type, IEC 169-24, Female Loop through out F-type, IEC 169-24, Female Frequency Range 950MHz ~ 2150MHz Input Impedance 75Ω, unbalanced Signal Level -65 to -25dBm LNB Power 13/18VDC, max.400mA 22KHz Tone (22±2)KHz, (0.6±0.2)V DiSEqC Control V1.0/1.2/USALS Compatible...
  • Page 59 [C tuner] Tuner & Channel Decoder Input Connector IEC 169-2, Female Loop through out IEC 169-2, Male Frequency Range 50MHz ~ 1GHz Demodulation 16, 32, 64, 128, 256 QAM(for Annex A/C) 64, 256 QAM(for Annex B) IF Bandwidth 8 MHz(-3dB) TYP(for Annex A/C) 6 MHz(-3dB) TYP(for Annex B) 1 Msps ~ 7 Msps(for Annex A/C) Symbol rate...
  • Page 60 Audio / Video & Data IN/OUT TV SCART RGB, Y/C, CVBS Video, Audio L, R Output VCR SCART CVBS Video, Audio L, R Output RGB Video input, CVBS Video, Audio L, R Input CVBS Video Output, Audio L, R Output Component YPbPr Video Output HDMI...
  • Page 61 Memo...
  • Page 65 Innehållsförteckning Innehållsförteckning ......................3 Försiktighetsåtgärder ......................5 1. Viktiga säkerhetsinstruktioner ....................5 2. Observera ........................... 5 3. Copyright ............................ 6 4. Ansvarsfriskrivning ........................6 5. Varumärken ..........................6 Innan du börjar ........................7 1. Huvudfunktioner ......................... 7 2. Tillbehör ............................8 Hårdvarubeskrivning ......................
  • Page 66 PVR (Personal Video Recorder) ..................28 1. Inspelning ..........................28 1.1 Inspelningsmetoder ......................28 1.2 Inspelningsredigering ......................30 Inte tillgänglig : EPG är inte tillgängligt..................30 1.3 Långvarig inspelning ......................30 1.4 Pausa under inspelning ....................... 30 2. Time Shifting ..........................32 3.

  • Page 67: Försiktighetsåtgärder

    Försiktighetsåtgärder 1. Viktiga säkerhetsinstruktioner Läs dessa instruktioner. Behåll dessa instruktioner. Beakta alla varningar. Följ alla instruktioner. Använd inte denna apparat nära vatten. Rengör endast med torr trasa. Blockera inte några ventilationshål. Installera endast enligt tillverkarens instruktioner. Inga modifikationer får göras på hårdvaran så som exempelvis installation av andra komponenter. Använd endast tillbehör specificerade genom tillverkaren.

  • Page 68: Copyright

    Instruktionerna och beskrivningarna som står i denna manual är baserade på tiden som manualen producerades. Tillverkaren uppdaterar konstant med nya funktioner och ny teknologi. Se miraclebox.se för mer info. Alla specifikationer kan ändras utan förvarning. 5. Varumärken HDMI, HDMI logotypen och High-Definition Multimedia Interface är...

  • Page 69: Innan Du Börjar

    Innan du börjar 1. Huvudfunktioner ü HD-förberedd digitalmottagare med dubbla utbytbara tuners ü Stödjer följande tuners: DVB-S2 / DVB-T(T2) / DVB-C (Både HD och SD-kanaler) ü Stödjer MPEG4 /MPEG2 - HD/SD ( H.264/ MPEG4 HD ) ü Kraftfull kompatibilitet med integrerad Linux OS ü...

  • Page 70: Tillbehör

    2. Tillbehör Användarmanual Fjärrkontroll 2 st AAA batterier HDMI-kabel Kabel för loopgenomgång Strömkabel OBS : Om någon av ovanstående tillbehör saknas var vänlig kontakta din återförsäljare.

  • Page 71: Hårdvarubeskrivning

    Hårdvarubeskrivning 1. Frontpanel Strömknapp: Tryck för att växla mellan STANDBY och PÅ. Volym Upp/Ner knapp : Tryck för att ändra volymen i standardläge eller att navigera genom menyn I meny läge. CH Upp/Ner knapp : Tryck för att ändra kanal i standardläge, eller för att flytta framhävd kanal i menyläge.

  • Page 72: Bakpanel

    3. Bakpanel Två tuners kan installeras i olika kombinationer. För professionell installation av dessa tuners, var snäll och kontakta din lokala försäljare eller distributör. 1. VCR SCART : Anslut till VCR eller DVD via en SCART-kabel. 2. TV SCART : Anslut till TV ingång via en SCART-kabel. 3.
  • Page 73 Ø S2 + S2 [ TUNER 1 ] 1. LNB IN (OBS! Nedre ingången till vänster) Anslut koaxialkabeln från parabolen till ingången (LNB IN) på Tuner 1. 2. LNB OUT Vill du endast ha loopgenomgång räcker det med att ansluta den medföljande kabeln mellan LNB OUT på Tuner 1 och LNB IN på...
  • Page 74 Ø S2 + T(T2) [ TUNER 1 ] 1. LNB IN (OBS! Nedre ingången) Anslut koaxialkabeln från parabolen till ingången (LNB IN) på Tuner 1. 2. LNB OUT Anslut vidare för loopgenomgång till annan mottagare. [ TUNER 2 ] 1. ANT IN Anslut koaxialkabeln från din antenn till ingången (ANT1 IN) på...

  • Page 75: Fjärrkontroll

    4. Fjärrkontroll 1. POWER : Sätter på eller försätter apparaten i Standby-läge. 2. MUTE : Stänger av/sätter på ljudet. 3. Numeriska knappar: Används till bl .a. kanalhantering. 4. Information : Visar ett informations fönster för det aktuella programmet. Tryck in knappen en gång till och ett fönster med mer detaljerad information visas.
  • Page 76 14. Vol Upp & Ner : Används för att ändra volym. 15. Ch Upp & Ner: Används för att ändra kanal. 16. Sida Upp & Ner : Flyttar till nästa eller föregående sida om fler än en sida är tillgängliga. De här knapparna kan även ändra placering av bilden för PIP-funktionen.
  • Page 77 b. PIP Swap : Skiftar mellan huvudbild och ”subbild” c. PIP(Picture in Picture) Kanallista :För att visa kanallistan för ”subbild” 27. Sleep : För att reglera sov timer. 28. Resolution : För att välja resolutions format. Varje gång du trycker in Resolution knappen ändras resolutionen i följandes sekvens: 576i >...

  • Page 78: Anslutning

    Anslutning 1. Strömanslutning Anslut den medföljande strömkabeln mellan strömingången på mottagaren och eluttaget. 2. Digitalmottagare till TV med Digital A/V utgång l Anslut HDMI-kabeln till HDMI-anslutningen på TV:n. l Anslut SPDIF till den digitala ljudingången på ljudanläggningen. NOTE : Beroende på vilken A/V utrustning du använder, finns det olika sätt att ansluta din mottagare.

  • Page 79: Digitalmottagare Till Tv Med Analog A/V Utgång

    3. Digitalmottagare till TV med Analog A/V utgång l Anslut TV SCART till SCART-ingången på TV:n. l Anslut komponentkabel från mottagare till komponent-ingången på TV:n. l Anslut RCA kabeln till RCA-ingången på TV:n. NOTE : Komponentanslutning är rekommenderat till Digital-TV för bästa bild. SCART kabel anslutning är rekommenderat för analog TV eller VCR.

  • Page 80: Mottagare Till Tv Och Vcr

    4. Mottagare till TV och VCR l Anslut TV SCART till SCART-ingången på TV:n. l Anslut VCR SCART till SCART-ingången på din VCR.

  • Page 81: Anslutning Till Parabol/Antenn/Kabel

    5. Anslutning till parabol/antenn/kabel 5.1 S2 + S2 (Satellit + Satellit) tuners Anslutning av en parabol till båda tuners genom loopgenomgång. Anslutning av två paraboler till varsin tuner. (motsvarande LNB med dubbla utgångar – Twin LNB) Anslutning av koaxialkabel till varje tuner. Notera att om du har två LNB på din parabol krävs det två Twin LNB som går in i två...

  • Page 82: T(T2) + T(T2) (Antenn/Marknät + Antenn/Marknät) Tuners

    5.2 T(T2) + T(T2) (Antenn/Marknät + Antenn/Marknät) tuners Anslutning av en antenn till både Tuner 1 och Tuner 2 via loopgenomgång. (Standard) Anslutning av två antenner till varsin tuner. 5.3 C + C (Kabel + Kabel) tuners Anslutning av en antennkabel till båda tuners via loopgenomgång. (Standard) Anslutning av två...

  • Page 83: S2 + T(T2) (Satellit + Antenn/Marknät) Tuners

    5.4 S2 + T(T2) (Satellit + Antenn/Marknät) tuners Anslutning av parabol till LNB IN på Tuner 1. Anslutning av en antenn till ANT IN på Tuner 2. 5.5 S2 + C (Satellit + Kabel) tuners Anslutning av parabol till LNB IN på Tuner 1. Anslutning av antennkabel till CABLE IN på...

  • Page 84: Funktionsguide

    Funktionsguide 1. Att välja kanal För att välja kanal se instruktionerna nedan. 1.1 Genom CH UPP/NER knapparna Du kan navigera mellan kanaler genom att trycka CH UPP/NER knapparna. När du trycker på dessa knappar ändras aktuell kanal till nästkommande alternativt föregående. 1.2 Genom kanallistan För att välja kanal genom kanallistan trycker du först OK för att se listan.

  • Page 85: Genom Föregående Kanallista

    1.4 Genom föregående kanallista För att gå tillbaka till och titta på föregående kanal som tittades på, tryck på knappen RECALL. För att visa föregående kanallista håll inne RECALL knappen för en längre stund. För att välja kanal från föregående kanallista bläddra med piltangenterna och bekräfta med OK.

  • Page 86: Favoritlistor

    Tryck på knappen EPG för att visa EPG:n på TV:n. Använd piltangenterna för att bläddra mellan olika kanaler eller program. Tryck på EPG en gång för att visa full EPG med flera kanaler och tryck två gånger för att visa mer information.

  • Page 87: Undertext

    8. Undertext Du kan välja språk för undertexter om kanalen stödjer detta. Tryck på knappen SUBTITLE på fjärrkontrollen. Välj önskat språk och tryck OK för att välja. Undertexter kommer att visas längst ner på skärmen. För att stänga av visning av undertext väljer du alternativet OFF i listan för undertexter.

  • Page 88: Text-Tv

    10. Text-TV När TELETEXT ikonen på INFO-fönstret visas kan du trycka på TELETEXT för att visa Text-TV. 11. PIP - Picture in Picture (Bild i Bild) OBS! Förutsätter att kabel till både Tuner 1 och Tuner 2 är anslutna. När du trycker på knappen PIP visas en mindre skärm på huvudskärmen. Trycker du på...
  • Page 89 Trycker du på knappen PAGE UP/DOWN ändras positionen på den lilla skärmen enligt nedanstående. Trycker du på knappen PIP SERVICE LIST visas kanallistan för kanalen i den lilla skärmen där du kan välja vilken kanal som ska visas. OBS : Att ändra kanal kan begränsas om en inspelning är aktiv.

  • Page 90: Pvr (Personal Video Recorder)

    PVR (Personal Video Recorder) 1. Inspelning Du kan välja en enhet att spela in till på följande ställe i menyn: Meny > Konfiguration > Inspelningsalternativ > Inspelningsenhet. Som standard är det ‘Hårddisk’. 1.1 Inspelningsmetoder Det finns tre sätt att spela in på. (Direktinspelning / Tidsinställd inspelning / Programinspelning).
  • Page 91 Programinspelning via EPG : - I EPG-menyn kan du välja vilket program du vill spela in. - När du tittar på ”LIVE TV” tryck då EPG –knappen för att komma in i EPG-menyn - Gå till det program som du vill visa i EPG planeringen, tryck därefter OK.

  • Page 92: Inspelningsredigering

    1.2 Inspelningsredigering Tryck på REC under inspelning för att se inspelningsfönstret. Paus : Välja Pausa inspelning och tryck sedan OK för att pausa en aktuell inspelning. Varaktighet : Här väljer du hur länge inspelningen ska vara. Tryck VÄNSTER/HÖGER PIL för att ändra varaktighet.
  • Page 93 Tryck PAUSE igen för att återuppta kanalvisningen. SPELA UPP/TIMESHIFT Tryck på för visa uppspelningsfönstret på skärmen. När fönstret till höger visas kan du med piltangenterna höger/vänster spola fram eller tillbaka fritt inom inspelningstiden. Om du trycker GUL knapp i uppspelningsrutan, så kan du ange ”positions hopp”...

  • Page 94: Time Shifting

    2. Time Shifting Du kan välja lagrinsenhet för de temporära filerna under Time shifting genom att gå till: Meny > Konfiguration > Inspelningsalternativ > TimeShift enhet Standardenhet är vald som ‘Hårddisk( intern SATA)’. Om du trycker PAUS knappen under Time shift, pausas LIVE TV men en temporär inspelning för kanalen går igång i bakgrunden.

  • Page 95: Uppspelning (Spellista)

    3. Uppspelning (Spellista) Du kan spela upp många filer med spellistan genom att trycka på PLAYLIST. I spellistan kan du markera och spela upp inspelade filer, multmedia, mp3 och foton. Med VÄNSTER/HÖGER PIL kan du bläddra mellan Inspelade filer, Importerade Filer, Musik och Foton. 3.1 Inspelade filer För att se listan med inspelade filer tryck på...

  • Page 96: Importerade Filer

    Filalternativ : Trycker du på BLÅ knapp kan du radera eller flytta filer, skapa en mapp, byta namn. Du kan även markera flera filer samtidigt och radera alla. - Radera :Raderar vald fil/filer - Ny mapp: Används för att skapa en ny mapp. - Flytta till mapp : Flyttar vald fil/filer till den mapp du önskar.

  • Page 97: Bokmärken

    4. Bokmärken När uppspelningsstatusen visas kan du gå till önskat läge och skapa ett bokmärke genom att trycka på RÖD knapp. Bokmärken indikeras med en Grön linje. När uppspelningsfönstret nedan visas kan du flytta dig mellan de olika bokmärkena genom att trycka på...

  • Page 98: Menystruktur

    Menystruktur Huvudmeny 1. Lagringshantererare 2. Timerinställning 3. Kanallisthantering 4. Dataöverföring Systemverktyg 1. Inspelningsalternativ 2. Föräldrakontroll 3. Display inställning 4. Tidsinställning 5. Språkinställningar 6. A/V-utgång inställning Konfiguration 1. Satellitkonfiguration 2. Satellitsökning 3. Marksökning 4. Kabelsökning 5. Nätverksinstallation 6. Fabriksåterställning Installation 7. Systeminformation 1.

  • Page 99: Huvudmeny

    Huvudmeny För att visa menyn tryck på knappen MENU. Du kan bläddra mellan de olika undermenyerna med piltangenterna. För att gå in i en meny tryck på OK. Vill du däremot gå tillbaka till huvudmenyn trycker du på MENU igen. Vill du avsluta eller gå ur meny-läget helt, trycker du på...

  • Page 100: Timerinställning

    1.2 Timerinställning Lägg in en ny Timerinspelning eller redigera en befintlig. För att lägga till en ny inspelning : Tryck Grön knapp. Timer redigeringsfönstret visas och här kan du ställa in datum, varaktighet och kanal för den önskade inspelningen. Du kan även välja om du vill att inspelningen ska vara en gång, dagligen eller veckovis.
  • Page 101 Ta bort kanal : Alla kanaler visas till vänster på skärmen. Tryck på OK på de kanaler som du vill radera. Bekräfta därefter genom att trycka på GRÖN knapp och radera kanalerna. Skippa kanal : Alla kanaler visas till vänster i menyn. I mitten visas alla kanaler som ska skippas.

  • Page 102: Dataöverföring

    1.4 Dataöverföring I denna meny kan man föra over data från mottagare till en USB-enhet för att göra en säkerhetskopia av dina kanallistor och inställningar. Denna funktion använder du också om du vill redigera kanallistorna i datorn. Kopiera all systeminformation till USB-minnet : Vill du föra över alla systeminställningar och kanallistor till USB-minnet ska du välja detta alternativ.

  • Page 103: Konfiguration

    2. Konfiguration Inspelningsalternativ Bekräftselsemeddelande (Alarm): Välj ‘PÅ’ för att det ska dyka upp ett meddelande på skärmen när där finns en timerinspelning. Meddelandet visas minuter före inspelning. Inspelning stop meddelande : - Om 'På' : Trycker du STOPP under inspelning kommer en bekräftelseruta om du vill stoppa inspelningen.

  • Page 104: Föräldrakontroll

    2.2 Föräldrakontroll Användars åtkomst till kanaler och program som är låsta styrs av en 4-siffrig kod som anges av användaren. När du vill komma in i Föräldrakontroll-menyn ombeds du att skriva in PIN-koden. OBS : Stanard PIN-koden är ‘0000’ Åldersbegränsning: Ange föräldranivå som i ålder-baserade nummer.

  • Page 105: Tidsinställning

    2.4 Tidsinställning Tids inställning : För att ange nuvarande tid kan du välja två sätt: Automatiskt eller Manuellt. - Automatisk Tidinställning Local förskjutning : Ange förskjutningläget genom att använda standardinformationen från nuvarande kanallista. Dagsljus sparare : Om du vill aktivera denna funktion använder du piltangenterna.

  • Page 106: A/V-Inställningar

    2.6 A/V-inställningar TV-typ : Välj antingen PAL/NTSC/Aut. I autoläget väljs automatiskt antingen NTSC eller PAL beroende på kanalen som visas. Bildformat : Välj bildformat på TV:n - 4:3, 16:9. Bildupplösning : Välj upplösning på bildsignalen med piltangenterna eller OK. Du kan även ändra upplösning med ”Resolution”...

  • Page 107: Installation

    3. Installation Då Miraclebox 9 har utbytbara tuners beror installationen helt och hållet på vilka tuners du har installerade i din mottagare. OBS : Har du endast en tuner i din mottagare placerar du den i platsen för TUNER1. Ø...

  • Page 108: Satellitkonfiguration

    3.1 Satellitkonfiguration Välj satlellit inställningar för kanalsökning. Inställningarna som anges här kommer att vara tillgängliga i menyn för kanalsökning nedan. Satellit : Välj den satellit du vill söka kanaler på. - Tryck PIL VÄNSTER/HÖGER för att välja satellit. - Trycker du OK ser du hela listan med satelliter. - Välj önskad(e) satellit(er).

  • Page 109: Motorinstallation

    3.2 Motorinstallation Satellit : Välj den satellit du vill söka kanaler på: - Tryck PIL HÖGER/VÄNSTER för att välja satellit. - Tryck OK för att se hela listan med satelliter. - Välj de satelliter du vill söka kanaler på. - Om önskad satellit inte finns listad välj “User defined”. Frekvens : Välj satellitfrekvens du vill kontrollera signalen på.

  • Page 110: Kanalsökning

    3.3 Kanalsökning 1.3.1 Satellitsökning Automatisk sökning: - Satellit : Tryck OK för att ange vilken satellit du vill söka kanaler på. - Sökmetod : Ange vilken sökmetod som ska användas. - Nätverkssökning : Du kan antingen välja AV eller PÅ i detta alternativ.
  • Page 111 Avancerat sökläge : - Satellit : Tryck OK för att välja satellit att söka kanaler på. - Frekvens : Välj frekvens från listan. - Symbolhastighet : Skriv in symbolhastighet med din fjärrkontroll. - Polaritet : Välj polaritet: Antingen Vertikal eller Horisontell. - Video PID : Ange video PID med siffertangenterna.
  • Page 112 1.3.2 Marksökning Automatisk sökning - Söktyp : Välj söktyp: Alla kanaler/Endast fria/Endast TV - Antenn 5V : Om du vill sända ström till antenn välj ”På” under detta alternativ. - Starta kanalsökning : Tryck OK knappen för att påbörja kanalsökningen. Manuell kanalsökning - Kanal : Välj den kanal du vill söka på...

  • Page 113: Nätverksinställningar

    - Du kommer att se mappen för lagringsenheten (USB). - Du kan fritt föra över filer till och från mottagaren som vanligt. Gå in på miraclebox.se och se Nätverksfunktioner för mer information om alla mottagarens nätverksmöjligheter. Dynamiska inställningar (Röd knapp) - Du kan ställa in dina DDNS inställningar i denna meny...

  • Page 114: Systemåterställning

    Du har stöd för trådlöst nätverk i din mottagare. Se full lista med trådlösa USB-adaptrar som är kompatibla med din Miraclebox på miraclebox.se. 1. Börja med att stänga av din mottagare och plugga in ditt trådlösa nätverkskort i USB:n 2. Gå till nätverksinställningarna genom att trycka på Meny 3.

  • Page 115: Verktyg

    4. Verktyg 4.1 Kalkylator För att använda kalkylatorn tryck OK. 4.2 Kalender För att visa kalender tryck OK. För att visa och se olika månader använder du piltangenterna. 4.3 CAS (Conditional Access System) Kortläsare - Conax kortmeny För att titta på kodade kanaler måste du ha ett lämpligt programkort och stoppa in det i en av kortläsarna i mottagaren.

  • Page 116: Plugin

    4.4 Plugin Plugin är extra program som du kan installera på din mottagare. Dessa plugin kan du enkelt lägga över på ett USB-minne för att enkelt installera det i mottagaren. Ladda ner Plugin - I USB-minnet skapar du en ny mapp med namnet ‘plugin’ och i denna ‘plugin’...

  • Page 117: Youtube

    NOTE : Om du använder dig av WebZeal kommer USB minnet inte tillåta använding av PVR funktioner som t.ex. inspelning och time-shift. Men dessa funktioner kan användas när webzeal inte är igång. WebZeal Val - Röd knapp : Tryck för att ställa in den aktuella hemsida som din startsida.
  • Page 118 Användandet av de färgade knapparna i YouTube menyn : - Röd (Fullskärm) : Tryck på denna knappen för att titta på vald video i fullskärmsläge. Denna knapp funkar endast när programmet är under uppspelning. - Gul (Sök) : Tryck på denna knapp och skriv in de ord som du vill söka efter på YouTube. När tangentbordet visas kan du använda knapparna till respektive funktion.

  • Page 119: Felsökning

    Felsökning Problem Lösning ü Kolla strömkabeln och kontrolla att den är inkopplad Visar inget meddelande på ordentligt. fronpanelen ü Kontrollera att strömbrytaren på baksidan av mottagaren är satt på ”ON”. ü Se ‘Visar inget meddelande på frontpanelen’ ovan. ü För att matcha mottagarens system med TV:n tryck V.Format knappen tills bild visas.

  • Page 120: Specifikationer

    Specifikationer [S2 tuner] Tuner & Kanalavkodare Anslutning F-type, IEC 169-24, Hona Loopgenomgång ut F-type, IEC 169-24, Hona 950MHz ~ 2150MHz Frekvensområde Impedans ingång 75Ω, obalancerad -65 to -25dBm Signalstyrka 13/18VDC, max.400mA LNB Ström (22±2)KHz, (0.6±0.2)V 22KHz Ton V1.0/1.2/USALS kompatibel DiSEqC kontroll QPSK / 8PSK Demodulation 1 ~ 45 Ms/s(QPSK of DVB-S)
  • Page 121 [C tuner] Tuner & Kanalavkodare Anslutning IEC 169-2, Hona Loopgenomgång ut IEC 169-2, Hane Frekvensområde 50MHz ~ 1GHz Demodulation 16, 32, 64, 128, 256 QAM(for Annex A/C) 64, 256 QAM(for Annex B) IF Bandbredd 8 MHz(-3dB) TYP(for Annex A/C) 6 MHz(-3dB) TYP(for Annex B) 1 Msps ~ 7 Msps(for Annex A/C) Symbolhastighet in 5.057 Msps(for 64QAM, Annex B)
  • Page 122 Audio / Video & Data IN/UT TV SCART RGB, Y/C, CVBS Video, Audio L, R utgång VCR SCART CVBS Video, Audio L, R Output RGB Video ingång, CVBS Video, Audio L, R ingång CVBS Video utgång, Audio L, R utgång Komponent YPbPr Video utgång HDMI...
  • Page 123 Anteckningar...
