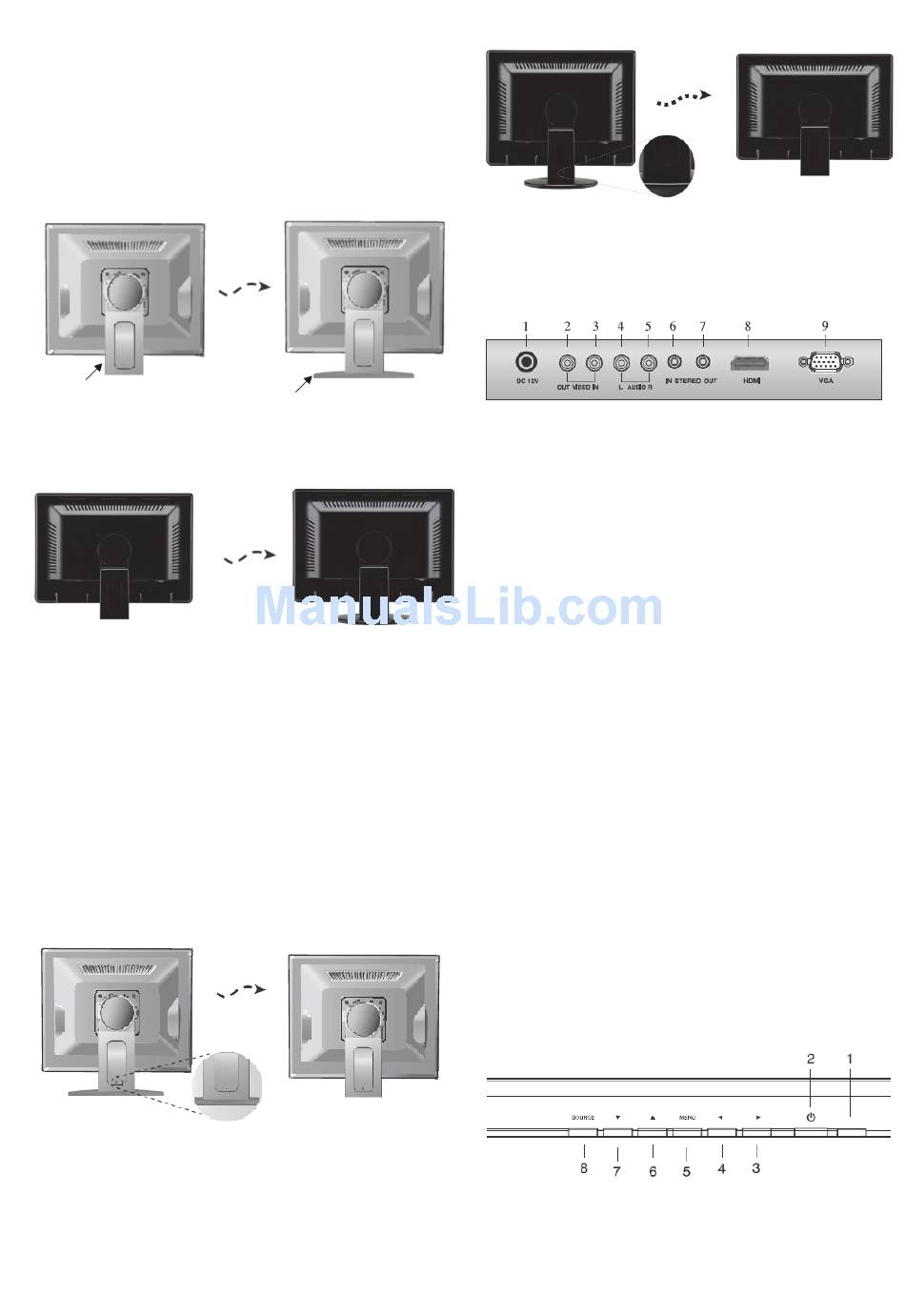

Сборка монитора
1. Положите на стол гладкую подушку или
ткань. Поместите на нее монитор передней
поверхностью вниз.
2. Вставьте кронштейн подставки монитора в
основание стойки.
Модели TVM-1700/TVM-1900
Кронштейн подставки
монитора
Модель TVM-2200
Разборка монитора
1. Положите на стол гладкую подушку или
ткань. Поместите на нее монитор передней
поверхностью вниз.
2. С помощью отвертки или подобного
инструмента с острым концом осторожно
отсоедините кронштейн от стойки, нажав
на выемку на задней стороне кронштейна.
(Заметьте, что точка фиксации может быть
повреждена при слишком большом усилии).
Модели TVM-1700/TVM-1900
Руководство пользователя
Основание стойки
Модель TVM-2200
Подключение
1. Выход 12 В пост. тока
2. VIDEO OUT Композитный сигнальный выход
3. VIDEO IN
Композитный сигнальный вход
4. AUDIO L
Левый вход аудиосигнала.
5. AUDIO R
Правый вход аудиосигнала.
6. Стереовход для ПК
7. Выход для наушников
8. HDMI
Сигнальный вход HDMI.
9. VGA
Сигнальный вход RGB
Элементы управления
передней панели
Панель управления (модели
TVM-1700/TVM-1900)
1 Индикатор ПИТАНИЯ
Показывает как нормальную работу, так и
3 RU
