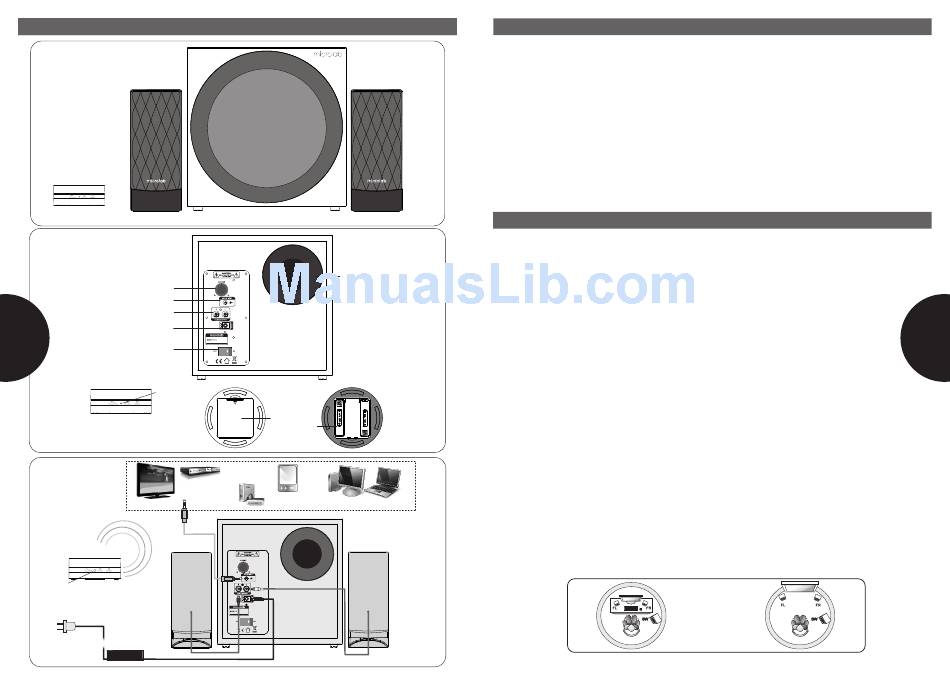

Function Instruction
Frontansicht
IR -Fernbedienung Linker Lautsprecher
Rückansicht
Lautstärkeregler
Audio Eingang
Audio Ausgang
DE
DC-Eingang
9
Unterbrechungsschalter
LED
Fernbedienung
Drehung - Ton/ Bassregelung
Drücken - stumm/ Bass-Modus
Anschlüsse
CD\ VCD \ DVD
Blu-Ray Spieler
TV
Rechter
Lautsprecher
IR -Fernbedienung
Blau (Ton) / Orange (Bass)
LEDs leuchten bei Betrieb
Stromversorgungsquelle
Weschselstromspeiseadapter
Subwoofer Rechter Lautsprecher
Bassreflextunnel
DESKTOP NEARFIELD SPEAKER
2
Unteransicht
Batteriefach
(Typ: AAA)
Media
Spieler
Mp3 \ Mp4
Laptops und Tischrechner
Media Spieler
Subwoofer
Linker
Lautsprecher
DESKTOP NEARFIELD SPEAKER
20
Anschlüsse
1. Schließen Sie die Seitenlautsprecher an den linken und den rechten RCA-Ausgang an, die sich auf
der Hintertafel des Subwoofers befinden.
2. Stellen Sie die beiden Seitenlautsprecher auf maximaler Entfernung von einander gegenüber dem
Platz auf, von dem Sie Musik hören werden.
3. Der Subwoofer kann auf dem Fußboden aufgestellt werden.
4. Das Wiedergabegerät an der Rückseite mit dem mitgelieferten 3,5 mm Stereo-Stecker anschließen.
5. Alle Wiedergabegeräte wie Personalcomputer, Notebook, CD/DVD-Spieler, Mediaspieler mit dem
Anschluss für den 3,5 mm Stereostecker.
6. Schließen Sie danach das Speisekabel auf der Hintertafel des Tieffrequanz-Lautsprechers an eine
Speisequelle an. Prüfen Sie, ob die Netzspannung der Betriebsspannung des Geräts entspricht, die
auf der Hintertafel angegeben ist.
7. Prüfen Sie ebenfalls, ob die Batterie aus dem Fernbedienungspult funktionsfähig ist.
Betriebsmodi
1. Stellen Sie den Lautstärken-Hauptregler auf die minimale Stufe ein.
2. Schalten Sie die Speisung und das Akustiksystem mit dem Schalter auf der Frontplatte ein.
3. Schalten Sie den Medienspieler ein und starten Sie die Audiowiedergabe.
4. Der Lautstärkeregler befindet sich im Mediaplayer für die Einstellung auf ihre gewünschte
Lautstärke.
5. Für die Fernsteuerung der Lautstärke halten Sie die Fernbedienung direkt in die Richtung des
Subwoofers und stellen Sie die Lautstärke ein. Es handelt sich um eine drahtlose
Fernbedienung mit IR-Signale und Einsatzmöglichkeit um 360° gegenüber dem Suwoofer.
Benutzen sie bitte die Fernbedienung innerhalb eines Radius von 3 m.
6. Bei Drehung oder Drücken des Lautstärkeknopfes leuchtet LED blau. Für die
Lautstärkeregelung leicht den Lautstärkeknopf drehen.
7. Für die Ausschaltung der Lautstärke den Lautstärkeknopf einmal (ca. 1,5 Sekunden) drücken.
Für die Toneinschaltung wieder auf die Lautstärkeknopf drücken und die Lautstärke-Modus wird
wieder zurückgesetzt.
8. Für die Basseinstellung den Lautstärkeknopf nicht mehr als 1,5 Sekunden gedrückt halten. Im
Bass-Mode leuchtet LED orange. Mit Drehung des Lautstärkeknopfes wird die Bassstufe
eingestellt. Für die Einsetzung des vorherigen Lautstärke-Modus den Lautstärkeknopf mehr als 1,5
Sekunden gedrückt halten oder 5 Sekunden keine Aktivität unternehmen.
9. Wenn die Fernbedienung mehr als 10 Sekunden nicht genutzt wird, schaltet sie in den Energiespar-
Modus um. Bei Deaktivierung des Energiespar- Modus kehrt sie zu der letzten genutzten Funktion
zurück.
Anmerkung: es wird nicht empfohlen eine zu hohe Lautstärke einzustellen oder den Klang auf die
Höchstwerte zu schalten, da in diesem Fall eine Beschädigung des Materials vom
Lautsprechertreiber erfolgen kann. Die Lautstärke sollte gleichmäßig gesteigert werden.
Optimale Aufstellung
FL - Linker Lautsprecher
FR - Rechter Lautsprecher
SW - Subwoofer
zum Abhören
