User
Manual

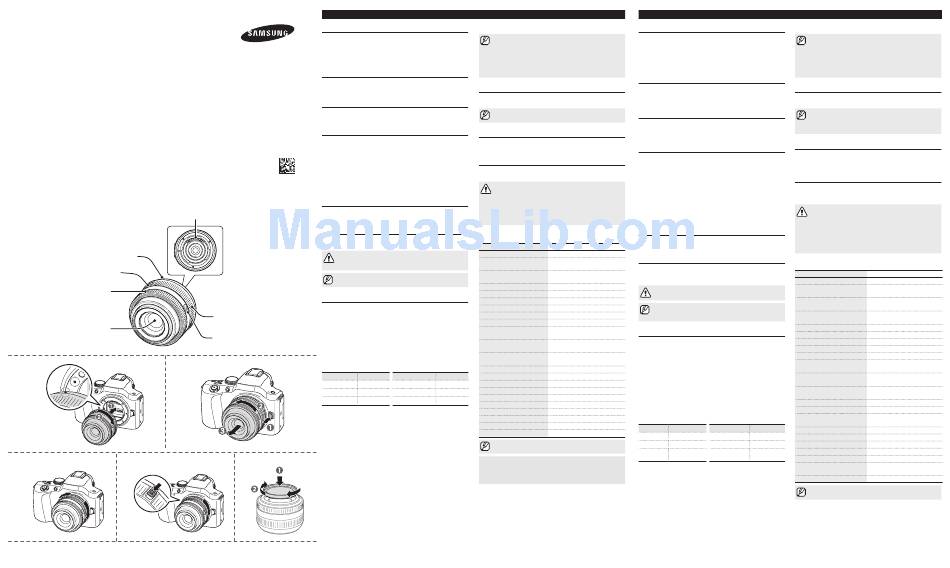

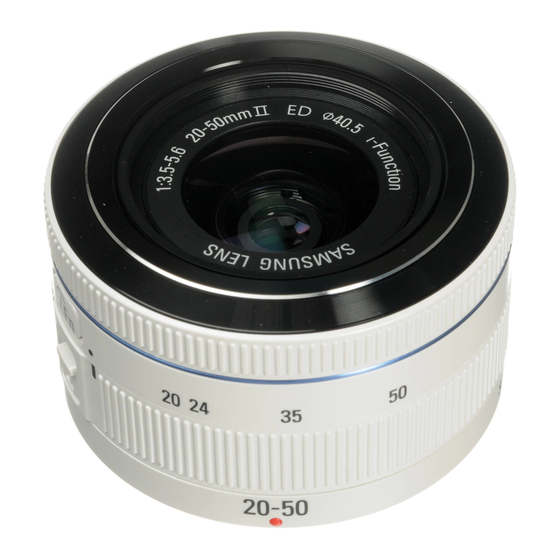

SAMSUNG 20-50mm F3.5-5.6 ED II
ENG / SPA / FRE
This User Manual has been specially designed to guide you through the basic functions and features of your device.
Please read the User Manual carefully to ensure safe and correct use.
A
7
1
2
3
4
B
C
D
E
English
Before Using This Device
Thank you for purchasing the Samsung Lens. The illustrations
used in this manual may differ from the actual items. Some
functions described in this manual may not be available depending
on the camera model. Update the firmware of the camera body
and lens. Visit www.samsung.com to download the firmware.
Unpacking
Lens, Lens cap, Lens mount cover, User manual
• Optional Item: Filter, Case
Layouts
(See illustration A)
1 Lens mount index 2 Zoom lock switch 3 Focus ring 4 Lens
5 i-Function button 6 Zoom ring 7 Lens information contacts
Attaching and Removing the Lens
► To attach the lens,
1
Remove the lens cap, lens mount cover, and body cap.
2
Align the red mark on the lens with the red mark on the
camera body. Then, rotate the lens as shown in the illustration
until it locks into place. (See illustration B)
► To remove the lens, press and hold the lens release button, and
AD68-08112A (1.3)
then rotate the lens as shown in the illustration.
(See illustration C)
Unlocking the lens
Before using the lens, you must unlock it. Rotate the zoom ring
counter-clockwise until you hear a click.
Using the focus ring
In the MF mode, adjust the focus manually by rotating the focus
ring on the lens. You can select the MF mode on the camera.
Do not apply excessive force to the front of the lens while the
camera is using auto focus (AF). Doing so may cause the lens
to malfunction.
Use the MF Assist function on the camera to aid with manual
focusing. Refer to your camera manual for more details.
Using i-Function
When you press the i-Function button on the lens, you can use
6
the E mode or Z or adjust some shooting options.
In the E mode, you can select scenes or filter effects that
your camera supports. Z allows you to zoom in on a subject
with less degradation of photo quality than the Digital zoom. This
5
feature is available only when your camera supports it. i-Scene
mode is available only on some camera models.
1
Rotate the mode dial to P, A, S, M, or i.
2
Press [i-Function] on the lens to select a setting.
• Available settings may differ depending on the shooting mode.
Setting
Shooting mode
E
i
Z
P, A, S, M, i
Shutter speed
S, M
3
Rotate the focus ring on the lens to adjust the setting (or to
change the zoom rate in Z mode).
F
4
Focus and capture the photo.
• To select the items that will appear when you press the
i-Function button on the lens, you can use the iFn Customizing
menu on your camera.
• Available scenes or filter effects in the E mode may vary
depending on the camera model.
• If you select Z, the photo resolution will vary according
to the zoom rate.
Using the Zoom Ring
Set the composition of the photo (the focal distance of the lens) by
rotating the zoom ring on the lens. (See illustration D)
When you use the zoom function, focus can be slightly changed.
Adjust the focus again before you capture a photo.
Locking the lens
(See illustration E)
After using the lens, pull and hold the zoom lock switch away from
the camera body, and then rotate the zoom ring clockwise.
Using a Filter (optional)
(See illustration F)
Before putting a filter on the lens, make sure it is compatible.
Refer to "Specifications" for compatible filter size.
• A filter is a precise optical product. Keep away from dust, dirt,
or scratches. Also, do not try to mount two or more filters at the
same time. Doing so may deteriorate the image quality and cause
vignetting (a reduction of an image's brightness or saturation at the
periphery as the viewing angle of the lens is hidden).
• In case of a thick framed filter, the vignetting can occur with a
wide-angle lens.
Specifications
Lens Name
SAMSUNG 20-50mm F3.5-5.6 ED II
Focal Length
20–50 mm
Focal Length in 35 mm
30.8–77 mm
Equivalent
Lens Construction-
9
Elements
Lens Construction-Groups
8
Aspherical Elements
1
ED Elements
1
Angle of View
70.2°–31.4°
Maximum Aperture
F3.5–5.6
Minimum Aperture
F22
Number of Diaphragm
7
Blades
Minimum Focus Distance
0.28 m
(Wide)
Minimum Focus Distance
0.28 m
(Tele)
Maximum Magnification
0.22X
Setting
Shooting mode
Lens Hood
Optional
Aperture value
Optical Image Stabilizer
No
A, M
Mount Type
Samsung NX Mount
Exposure value
P, A, S
Filter Size
40.5 mm
White Balance, ISO
P, A, S, M
Max. Diameter
63.2 mm
Length
39.8 mm
Weight (Lens Only, Approx.)
119 g
Operating Temperature
0–40 °C
Operating Humidity
5–85 %
Specifications may change without notice for better performance.
State of California Proposition 65 Warning (US only)
WARNING : This product contains chemicals known to the
State of California to cause cancer and birth defects or other
reproductive harm.
Español
4
Antes de usar este dispositivo
Enfoque y capture la fotografía.
Gracias por adquirir la lente Samsung. Las ilustraciones usadas
• Para seleccionar los elementos que aparecerán al pulsar
en el manual del usuario pueden ser diferentes de los elementos
el botón i-Function en la lente, puede utilizar el menú
reales. Algunas funciones descritas en este manual podrían no
Personalización iFn de la cámara.
estar disponibles según el modelo de la cámara. Actualice el
• Las escenas o los efectos de filtro disponibles en el modo
firmware del cuerpo y la lente de la cámara.
E pueden variar según el modelo de la cámara.
Visite www.samsung.com para descargar el firmware.
• Si selecciona Z, la resolución de las fotos cambiará
según el nivel de zoom.
Desembalaje
Usar la rueda de zoom
Lente, Tapa de la lente, Tapa de montaje de la lente,
Manual del usuario
Establezca la composición de la foto (la distancia focal de la lente)
• Elemento opcional: Filtro, Funda
girando el anillo de zoom. (Ver ilustración D)
Diseño
Como el enfoque se puede cambiar ligeramente gracias a la
(Ver ilustración A)
distancia focal cambiada, se recomienda ajustarlo de nuevo antes
1 Índice de montaje de la lente 2 Selector de bloqueo de zoom
de hacer una fotografía si ha cambiado la distancia focal girando
3 Anillo de enfoque 4 Lente 5 Botón i-Function
el anillo de zoom.
6 Anillo de zoom 7 Contactos de información de la lente
Bloqueo del lente
Colocar y retirar la lente
Después de usar el lente, tire y mantenga el botón de bloqueo de
► Para colocar la lente
zoom alejándolo del cuerpo de la cámara y gire el anillo de zoom
1
Retire la tapa de la lente, la cubierta del montaje y la cubierta
hacia la derecha.
del cuerpo.
Usar un filtro (opcional)
2
Haga coincidir la marca roja de la lente con la marca roja del
cuerpo de la cámara. Luego, gire la lente como se muestra en
Antes de colocar el filtro en la lente, asegúrese de que sea
la ilustración hasta que se ajuste en su sitio.
compatible. Consulte „Especificaciones" para ver los tamaños de
(Ver ilustración B)
filtro compatibles.
► Para retirar la lente, mantenga pulsado el botón de
• El filtro es un producto óptico preciso. Manténgalo lejos del
desenganche, y luego gire la lente como se muestra en la
polvo, la suciedad o los arañazos. No intente montar dos o más
ilustración. (Ver ilustración C)
filtros al mismo tiempo. Si lo hace podría deteriorar la calidad
de la imagen y provocar un efecto de viñeta (la reducción del
Desbloqueo del lente
brillo o la saturación de una imagen en la periferia, ocultando el
ángulo de visión del lente).
Antes de usar el lente, deberá desbloquearla. Gire el anillo de
• En el caso de filtros de marco fino, el efecto viñeta se puede
zoom hacia la izquierda hasta oír un clic.
producir con una lente de gran ángulo.
Uso del anillo de enfoque
Especificaciones
En el modo MF, ajuste el enfoque manualmente girando el
Nombre de la lente
anillo de enfoque del lente. Puede seleccionar el modo MF en la
cámara.
Distancia focal
Distancia focal en
No aplique fuerza excesiva sobre el frente de la lente mientras la
equivalente a 35 mm
cámara esté utilizando la función de enfoque automático (AF).
Construcción de la lente -
Elementos
Ajuste la función de Asistencia MF para obtener ayuda con el enfoque
manual. Consulte el manual de su cámara para conocer más detalles.
Construcción de la lente -
Grupos
Elementos Asféricos
Uso de i-Function
Elementos ED
Al pulsar el botón i-Function en la lente, podrá usar el modo
Vista angular
E o Z, o ajustar algunas opciones de disparo. En el
Apertura máxima
modo E, podrá seleccionar escenas o efectos de filtro que
Apertura mínima
la cámara admita. La función Z le permite hacer zoom sobre
Número de láminas del
un sujeto con una menor degradación de la calidad de la fotografía
diafragma
que con el zoom digital. Esta función sólo está disponible si la
cámara la admite. El modo i-Scene solamente está disponible en
Distancia mínima de enfoque
algunos modelos de la cámara.
(Wide)
1
Gire el selector de modos hasta P, A, S, M o i.
Distancia mínima de enfoque
2
(Tele)
Pulse [i-Function] en la lente para seleccionar una
Amplificación máxima
configuración.
Cubierta de la lente
• Los ajustes disponibles pueden variar según el modo de
Estabilizador de imagen
disparo seleccionado.
óptica
Ajustes
Modo de disparo
Ajustes
Modo de disparo
Tipo de montaje
i
Valor de apertura
E
A, M
Tamaño del filtro
Valor de exposición
Z
P, A, S, M, i
P, A, S
Diámetro máximo
Balance de
Distancia
Velocidad del
S, M
P, A, S, M
blancos, ISO
obturador
Peso (Sólo lentes, Aprox.)
3
Temperatura de
Gire el anillo de enfoque de la lente para modificar los ajustes
funcionamiento
(o para modificar el nivel de zoom en el modo Z).
Humedad de funcionamiento
Las especificaciones pueden cambiar sin aviso previo para un
mejor rendimiento.
(Ver la ilustración E)
(Ver la ilustración F)
SAMSUNG 20-50mm F3.5-5.6 ED II
20–50 mm
30,8–77 mm
9
8
1
1
70,2°–31,4°
F3.5–5.6
F22
7
0,28 m
0,28 m
0,22X
Opcional
No
Montaje Samsung NX
40,5 mm
63,2 mm
39,8 mm
119 g
0–40 °C
5–85%
