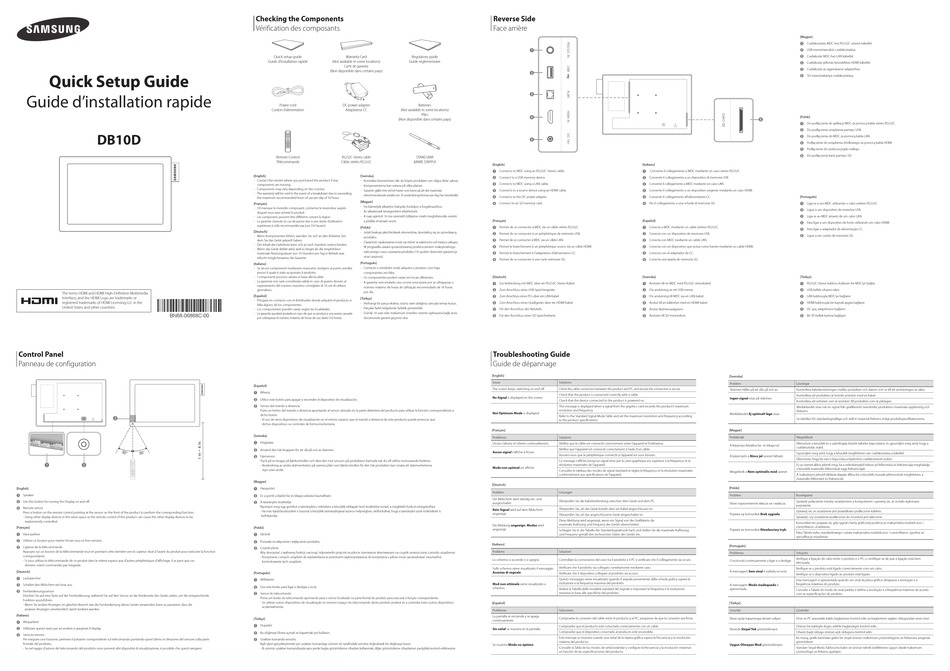

Samsung DB10D Quick Setup Manual

Quick Setup Guide

Guide d'installation rapide
DB10D
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the
United States and other countries.
BN68-06868C-00
Control Panel
Panneau de configuration
3
1 2
[English]
1 Speaker
Use this button for turning the Display on and off.
2
Remote sensor
3
Press a button on the remote control pointing at the sensor on the front of the product to perform the corresponding function.
- Using other display devices in the same space as the remote control of this product can cause the other display devices to be
inadvertently controlled.
[Français]
1 Haut-parleur
Utilisez ce bouton pour mettre l'écran sous et hors tension.
2
3 Capteur de la télécommande
Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction
correspondante.
- Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces
derniers soient commandés par mégarde.
[Deutsch]
1 Lautsprecher
Schaltet den Bildschirm ein bzw. aus.
2
3 Fernbedienungssensor
Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der Vorderseite des Geräts zielen, um die entsprechende
Funktion auszuführen.
- Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die
anderen Anzeigen versehentlich damit bedient werden.
[Italiano]
Altoparlanti
1
2 Utilizzare questo tasto per accendere e spegnere il display.
Sensore remoto
3
Per eseguire una funzione, premere il pulsante corrispondente sul telecomando puntando quest'ultimo in direzione del sensore sulla parte
frontale del prodotto.
- Se nel raggio d'azione del telecomando del prodotto sono presenti altri dispositivi di visualizzazione, è possibile che questi vengano
azionati inavvertitamente.
Checking the Components
Vérification des composants
Quick setup guide Warranty Card Regulatory guide
Guide d'installation rapide (Not available in some locations) Guide réglementaire
Carte de garantie
(Non disponible dans certains pays)
Power cord DC power adapter Batteries
Cordon d'alimentation Adaptateur CC (Not available in some locations)
Piles
(Non disponible dans certains pays)
Remote Control RS232C-Stereo cable STAND-BAR
Télécommande Câble stéréo RS232C BARRE D' A PPUI
[English] [Svenska]
- Contact the vendor where you purchased the product if any - Kontrakta leverantören där du köpte produkten om några delar saknas.
components are missing.
- Komponenterna kan variera på olika platser.
- Components may vary depending on the country.
- Garantin gäller inte vid ett haveri som beror på att det maximala
- The warranty will be void in the event of a breakdown due to exceeding
rekommenderade antalet om 16 användningstimmar per dag har överskridits.
the maximum recommended hours of use per day of 16 hours.
[Magyar]
[Français]
- Ha bármelyik alkatrész hiányzik, forduljon a forgalmazóhoz.
- S'il manque le moindre composant, contactez le revendeur auprès
- Az alkatrészek térségenként eltérhetnek.
duquel vous avez acheté le produit.
- Les composants peuvent être di érents suivant la région. - A napi ajánlott 16 óra üzemidő túllépése miatti meghibásodás esetén
- La garantie s'annule en cas de panne due à une durée d'utilisation a jótállás érvényét veszti.
supérieure à celle recommandée par jour (16 heures).
[Polski]
[Deutsch]
- Jeżeli brakuje jakichkolwiek elementów, skontaktuj się ze sprzedawcą
- Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei
produktu.
dem Sie das Gerät gekauft haben.
- Zawartość opakowania może się różnić w zależności od miejsca zakupu.
- Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.
- W przypadku awarii spowodowanej przekroczeniem maksymalnego
- Wenn das Gerät defekt wird, weil es länger als die empfohlene
zalecanego czasu używania produktu (16 godzin dziennie) gwarancja
maximale Nutzungsdauer von 16 Stunden pro Tag in Betrieb war,
straci ważność.
erlischt möglicherweise die Garantie.
[Português]
[Italiano]
- Contacte o vendedor onde adquiriu o produto caso haja
- Se alcuni componenti risultassero mancanti, rivolgersi al punto vendita
presso il quale è stato acquistato il prodotto. componentes em falta.
- I componenti possono variare in base alla località.
- Os componentes podem variar em locais diferentes.
- La garanzia non sarà considerata valida in caso di guasto dovuto al
- A garantia será anulada caso ocorra uma avaria por se ultrapassar o
superamento del numero massimo consigliato di 16 ore di utilizzo
número máximo de horas de utilização recomendado de 16 horas
giornaliero.
por dia.
[Español]
[Türkçe]
- Póngase en contacto con el distribuidor donde adquirió el producto si
- Herhangi bir parça eksikse, ürünü satın aldığınız satıcıyla temas kurun.
falta alguno de los componentes.
- Parçalar farklı bölgelerde farklılık gösterebilir.
- Los componentes pueden variar según las localidades.
- La garantía quedará anulada en caso de que se produzca una avería causada - Günde 16 saat olan maksimum önerilen sürenin aşılmasına bağlı arıza
por sobrepasar el número máximo de horas de uso diario (16 horas). durumunda garanti geçersiz olur.
[Español]
Altavoz
1
Utilice este botón para apagar y encender el dispositivo de visualización.
2
Sensor del mando a distancia
3
Pulse un botón del mando a distancia apuntando al sensor ubicado en la parte delantera del producto para utilizar la función correspondiente a
dicho botón.
- El uso de otros dispositivos de visualización en el mismo espacio que el mando a distancia de este producto puede provocar que
dichos dispositivos se controlen de forma involuntaria.
[Svenska]
Högtalare
1
Använd den här knappen för att slå på och av skärmen.
2
3 Fjärrsensor
Tryck på en knapp på fjärrkontrollen och rikta den mot sensorn på produktens framsida när du vill utföra motsvarande funktion.
- Användning av andra skärmenheten på samma plats som fjärrkontrollen för den här produkten kan orsaka att skärmenheterna
styrs utan avsikt.
[Magyar]
1 Hangszóró
Ez a gomb a kijelző be és kikapcsolására használható.
2
3 A távirányító érzékelője
Nyomjon meg egy gombot a távirányítón, miközben a készülék előlapján levő érzékelőre mutat, a megfelelő funkció elvégzéséhez.
- Ha más kijelzőeszközöket is használ a készülék távirányítójával azonos helyiségben, előfordulhat, hogy a távirányító azok működését is
befolyásolja.
[Polski]
1 Głośnik
Pozwala na włączenie i wyłączenie produktu.
2
3 Czujnik pilota
Aby skorzystać z wybranej funkcji, nacisnąć odpowiedni przycisk na pilocie sterowania skierowanym na czujnik umieszczony z przodu urządzenia.
- Korzystanie z innych urządzeń do wyświetlania w przestrzeni wykorzystywanej do korzystania z pilota może spowodować nieumyślne
kontrolowanie tych urządzeń.
[Português]
Altifalante
1
Use este botão para ligar e desligar o ecrã.
2
3 Sensor do telecomando
Prima um botão do telecomando apontando para o sensor localizado na parte frontal do produto para executar a função correspondente.
- Se utilizar outros dispositivos de visualização no mesmo espaço do telecomando deste produto poderá vir a controlar estes outros dispositivos
acidentalmente.
[Türkçe]
Hoparlör
1
Bu düğmeyi Ekranı açmak ve kapatmak için kullanın.
2
3 Uzaktan kumanda sensörü
İlgili işlevi gerçekleştirmek için uzaktan kumandayı ürünün ön tarafındaki sensöre doğrultarak bir düğmeye basın.
- Bı ürünün uzaktan kumandasıyla aynı yerde başka görüntüleme cihazları kullanmak, diğer görüntüleme cihazlarının yanlışlıkla kontrol edilmesine
neden olabilir.
Reverse Side
Face arrière
1
2
3
4
5
[English] [Italiano]
Connects to MDC using an RS232C-Stereo cable. Consente il collegamento a MDC mediante un cavo stereo RS232C.
1 1
Connect to a USB memory device. Consente il collegamento a un dispositivo di memoria USB.
2 2
Connects to MDC using a LAN cable. Consente il collegamento a MDC mediante un cavo LAN.
3 3
4 Connects to a source device using an HDMI cable. 4 Consente il collegamento a un dispositivo sorgente mediante un cavo HDMI.
Connects to the DC power adapter. Consente il collegamento all'alimentatore CC.
5 5
6 Connect to an SD memory card. 6 Per il collegamento a una scheda di memoria SD.
[Français] [Español]
1 Permet de se connecter à MDC via un câble stéréo RS232C. 1 Conecta a MDC mediante un cable estéreo RS232C.
Permet de se connecter à un périphérique de mémoire USB. Conecta con un dispositivo de memoria USB.
2 2
3 Permet de se connecter à MDC via un câble LAN. 3 Conecta con MDC mediante un cable LAN.
Permet le branchement à un périphérique source via un câble HDMI. Conecta con un dispositivo que actúa como fuente mediante un cable HDMI.
4 4
Permet le branchement à l'adaptateur d'alimentation CC. Conecta con el adaptador de CC.
5 5
Permet de se connecter à une carte mémoire SD. Conecta una tarjeta de memoria SD.
6 6
[Deutsch] [Svenska]
1 Zur Verbindung mit MDC über ein RS232C-Stereo-Kabel. 1 Ansluter till en MDC med RS232C-stereokabel.
Zum Anschluss eines USB-Speichergeräts. För anslutning av ett USB-minne.
2 2
3 Zum Anschluss eines PCs über ein LAN-Kabel. 3 För anslutning till MDC via en LAN-kabel.
Zum Anschluss eines Quellgeräts über ein HDMI-Kabel. Anslut till en källenhet med en HDMI-kabel.
4 4
5 Für den Anschluss des Netzteils. 5 Anslut likströmsadaptern.
Für den Anschluss einer SD-Speicherkarte. Ansluter till SD-minneskort.
6 6
Troubleshooting Guide
Guide de dépannage
[English]
Issues Solutions
The screen keeps switching on and off. Check the cable connection between the product and PC, and ensure the connection is secure.
Check that the product is connected correctly with a cable.
No Signal is displayed on the screen.
Check that the device connected to the product is powered on.
This message is displayed when a signal from the graphics card exceeds the product's maximum
resolution and frequency.
Not Optimum Mode is displayed.
Refer to the Standard Signal Mode Table and set the maximum resolution and frequency according
to the product specifications.
[Français]
Problèmes Solutions
L'écran s'allume et s'éteint continuellement. Vérifiez que le câble est connecté correctement entre l'appareil et l'ordinateur.
Vérifiez que l'appareil est connecté correctement à l'aide d'un câble.
Aucun signal s'affiche à l'écran.
Assurez-vous que le périphérique connecté à l'appareil est sous tension.
Ce message s'affiche lorsqu'un signal émis par la carte graphique est supérieur à la fréquence et la
résolution maximales de l'appareil.
Mode non optimal est affiché.
Consultez le tableau des modes de signal standard et réglez la fréquence et la résolution maximales
conformément aux spécifications de l'appareil.
[Deutsch]
Problem Lösungen
Der Bildschirm wird ständig ein- und
Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC.
ausgeschaltet.
Überprüfen Sie, ob das Gerät korrekt über ein Kabel angeschlossen ist.
Kein Signal wird auf dem Bildschirm
angezeigt.
Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
Diese Meldung wird angezeigt, wenn ein Signal von der Grafikkarte die
maximale Aulösung und Frequenz des Geräts überschreitet.
Die Meldung ungeeign. Modus wird
angezeigt.
Schlagen Sie in der Tabelle der Standardsignalmodi nach und stellen Sie die maximale Auflösung
und Frequenz gemäß den technischen Daten des Geräts ein.
[Italiano]
Problemi Soluzioni
Lo schermo si accende e si spegne. Controllare la connessione del cavo tra il prodotto e il PC e verificare che il collegamento sia sicuro.
Verificare che il prodotto sia collegato correttamente mediante cavo.
Sullo schermo viene visualizzato il messaggio
Assenza di segnale.
Verificare che il dispositivo collegato al prodotto sia acceso.
Questo messaggio viene visualizzato quando il segnale proveniente dalla scheda grafica supera la
Mod non ottimale viene visualizzato a risoluzione e la frequenza massima del prodotto.
schermo. Vedere la Tabella delle modalità standard del segnale e impostare la frequenza e la risoluzione
massima in base alle specifiche del prodotto.
[Español]
Problemas Soluciones
La pantalla se enciende y se apaga
Compruebe la conexión del cable entre el producto y el PC, asegúrese de que la conexión sea firme.
continuamente.
Compruebe que el producto esté conectado correctamente con un cable.
Sin señal se muestra en la pantalla.
Compruebe que el dispositivo conectado al producto esté encendido.
Este mensaje se muestra cuando una señal de la tarjeta gráfica supera la frecuencia y la resolución
máxima del producto.
Se muestra Modo no óptimo.
Consulte la Tabla de los modos de señal estándar y configure la frecuencia y la resolución máximas
en función de las especificaciones del producto.
[Magyar]
1 Csatlakoztatás MDC-hez RS232C sztereó kábellel.
USB-memóriaeszköz csatlakoztatása.
2
3 Csatlakozás MDC-hez LAN kábellel.
Csatlakozás jelforrás készülékhez HDMI kábellel.
4
5 Csatlakozás az egyenáramú adapterhez.
SD-memóriakártya csatlakoztatása.
6
[Polski]
6
1 Do podłączenia do aplikacji MDC za pomocą kabla stereo RS232C.
Do podłączenia urządzenia pamięci USB.
2
3 Do podłączenia do MDC za pomocą kabla LAN.
Podłączenie do urządzenia źródłowego za pomocą kabla HDMI.
4
5 Podłączenie do zasilacza prądu stałego.
Do podłączenia karty pamięci SD.
6
[Português]
1 Liga-se a um MDC utilizando o cabo estéreo RS232C.
Ligue a um dispositivo de memória USB.
2
3 Liga-se ao MDC através de um cabo LAN.
Para ligar a um dispositivo de fonte utilizando um cabo HDMI.
4
5 Para ligar o adaptador de alimentação CC.
Ligue a um cartão de memória SD.
6
[Türkçe]
1 RS232C-Stereo kablosu kullanan bir MDC'ye bağlar.
USB bellek cihazını takın.
2
3 LAN kablosuyla MDC'ye bağlanır.
HDMI kablosuyla bir kaynak aygıta bağlanır.
4
5 DC güç adaptörüne bağlanır.
Bir SD bellek kartına bağlayın.
6
[Svenska]
Problem Lösningar
Skärmen håller på att slås på och av. Kontrollera kabelanslutningen mellan produkten och datorn och se till att anslutningen är säker.
Kontrollera att produkten är korrekt ansluten med en kabel.
Ingen signal visas på skärmen.
Kontrollera att enheten som är ansluten till produkten som är påslagen.
Meddelandet visas när en signal från grafikkortet överskrider produktens maximala upplösning och
frekvens.
Meddelandet Ej optimalt läge visas.
Se tabellen för standardsignalläge och ställ in maximal frekvens enligt produktspecifikationerna.
[Magyar]
Problémák Megoldások
Ellenorizze a készülék és a számítógép közötti kábeles kapcsolatot, és gyozodjön meg arról, hogy a
A képernyo felváltva be- és kikapcsol.
csatlakoztatás stabil.
Gyozodjön meg arról, hogy a készülék megfeleloen van csatlakoztatva a kábellel.
A képernyőn a Nincs jel üzenet látható.
Ellenorizze, hogy be van-e kapcsolva a kijelzohöz csatlakoztatott eszköz.
Ez az üzenet akkor jelenik meg, ha a videokártyától érkezo jel felbontása és frekvenciája meghaladja
a készülék maximális felbontását vagy frekvenciáját.
Megjelenik a Nem optimális mód üzenet.
A Szabványos jelmód táblázat alapján állítsa be a készülék muszaki jellemzoinek megfeleloen a
maximális felbontást és frekvenciát.
[Polski]
Problem Rozwiązanie
Sprawdz połaczenie miedzy urzadzeniem a komputerem i upewnij sie, ze zostało wykonane
Ekran naprzemiennie włacza sie i wyłacza.
poprawnie.
Upewnij sie, ze urzadzenie jest prawidłowo podłaczone kablem.
Pojawia się komunikat Brak sygnału.
Sprawdz, czy urzadzenie podłaczone do monitora jest właczone.
Komunikat ten pojawia sie, gdy sygnał z karty graficznej przekroczy maksymalna rozdzielczosc i
czestotliwosc urzadzenia.
Pojawia sie komunikat Niewłasciwy tryb.
Patrz Tabela trybu standardowego i ustaw maksymalna rozdzielczosc i czestotliwosc zgodnie ze
specyfikacja urzadzenia.
[Português]
Problemas Soluções
Veri que a ligação do cabo entre o produto e o PC, e certi que-se de que a ligação está bem
O ecrã está continuamente a ligar e a desligar.
efectuada.
Veri que se o produto está ligado correctamente com um cabo.
A mensagem Sem sinal é exibida no ecrã.
Veri que se o dispositivo ligado ao produto está ligado.
Esta mensagem é apresentada quando um sinal da placa grá ca ultrapassa a resolução e a
A mensagem Modo inadequado é frequência máximas do produto.
apresentada.
Consulte a Tabela do modo de sinal padrão e de na a resolução e a frequência máximas de acordo
com as especi cações do produto.
[Türkçe]
Sorunlar Çözümler
Ekran açılıp kapanmaya devam ediyor. Ürün ve PC arasındaki kablo baglantısını kontrol edin ve baglantının saglam oldugundan emin olun.
Ürünün bir kabloyla dogru sekilde baglandıgını kontrol edin.
Ekranda Sinyal Yok görüntüleniyor.
Cihazın baglı oldugu ürünün açık oldugunu kontrol edin.
Bu mesaj, grafik kartından gelen bir sinyal ürünün maksimum çözünürlügünü ve frekansını astıgında
görüntülenir.
Uygun Olmayan Mod görüntüleniyor.
Standart Sinyal Modu Tablosu'na bakın ve ürünün teknik özelliklerine uygun olarak maksimum
çözünürlügü ve frekansı ayarlayın.
