HW-K360

Wireless Subwoofer

(PS-WK360)
User manual
Wireless Audio - Soundbar
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at
www.samsung.com/register

Advertisement

Table of Contents
loading

Related Manuals for Samsung HW-K360

Summary of Contents for Samsung HW-K360

  • Page 1: Wireless Subwoofer

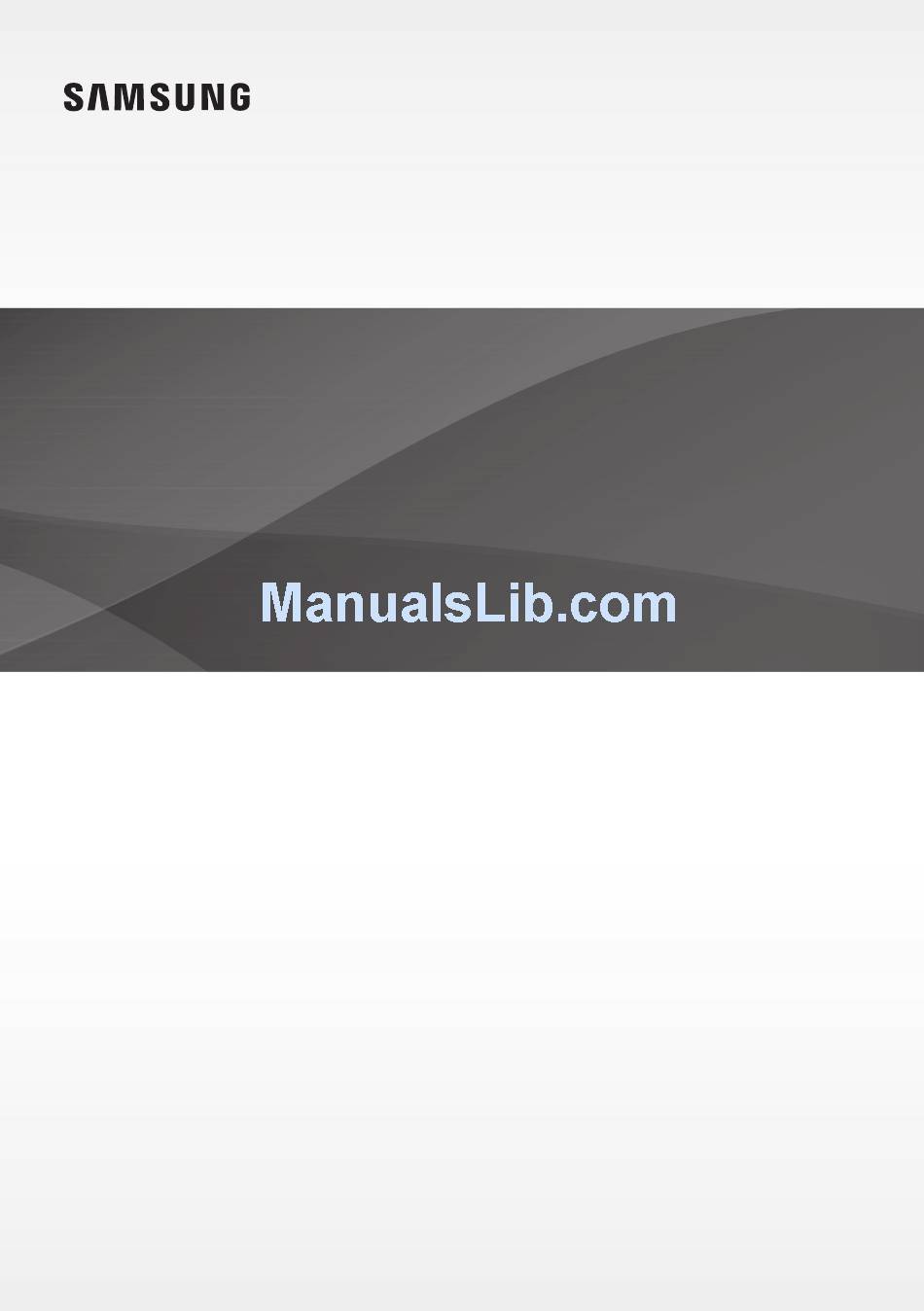

    HW-K360 Wireless Subwoofer (PS-WK360) User manual Wireless Audio - Soundbar Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...

  • Page 2: Getting Started

    Hold the control of your Soundbar in the palm of your You can connect a Bluetooth device to the Soundbar hand with an Android smart device and the Samsung and enjoy music with high quality stereo sound, all Audio Remote app. This convenient app lets you control...

  • Page 3: Safety Information

    GETTING STARTED SAFETY INFORMATION SAFETY WARNINGS TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK). NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. This symbol indicates “dangerous voltage” CAUTION inside the product that presents a risk of electric shock or personal injury.
  • Page 4 GETTING STARTED PRECAUTIONS 68.6 mm 99.1mm 99.1mm 99.1mm Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (7~10 cm).

  • Page 5: Table Of Contents

    GETTING STARTED CONTENTS GETTING STARTED 26 FUNCTIONS Features Input Mode Safety Information Bluetooth What’s Included Software Update DESCRIPTIONS 31 TROUBLESHOOTING Front / RIGHT SIDE Panel Troubleshooting Bottom Panel 32 APPENDIX Remote Control Specifications 12 INSTALLATION Installing the Soundbar ● Figures and illustrations in this User Manual are Installing the Wall Mount provided for reference only and may differ from actual product appearance.

  • Page 6: What's Included

    Screw: 2 EA Bracket-Wall Mount L Bracket-Wall Mount R ● The appearance of the accessories may differ slightly from the illustrations above. ● The Micro USB cable is sold separately. To purchase, contact a Samsung Service Center or Samsung Customer Care.

  • Page 7: Descriptions

    DESCRIPTIONS DESCRIPTIONS FRONT / RIGHT SIDE PANEL (Volume) Button Controls the volume level. The numeric value of the volume level appears in the front panel display. (Source) Button Right Side Selects the D.IN, AUX, BT, TV, or USB input. ● While the unit is powered on, pressing the (Source) button for more than 3 seconds sets the button to act as the (Mute) button.

  • Page 8: Bottom Panel

    DESCRIPTIONS BOTTOM PANEL DIGITAL AUDIO IN (OPTICAL) (Micro USB Port) Connect to the digital (optical) output of an Connect a Micro USB to Standard USB external device. adapter (not supplied) to the Micro USB port, and then connect a USB device to the adapter to play music from the USB device.

  • Page 9: Remote Control

    MUSIC, CLEAR VOICE, SPORTS, MOVIE, and NIGHT MODE - depending on the content you want to listen to. Select the STANDARD mode if you want to enjoy the original sound. ● Soundbar is a Samsung proprietary name. ● Operate the TV using the TV's remote control.
  • Page 10 5KHz and 10KHz are selectable and each can be adjusted to a setting between -6 and +6. • To adjust the woofer level using the Samsung Audio Remote mobile app, press the [, ] buttons to decrease or increase the woofer level within 3 seconds of pressing the WOOFER button.

  • Page 11: Installation

    INSTALLATION + Controlling the Soundbar using Your TV Remote Control 1. Press and hold the SOUND button for more than 5 seconds while the Soundbar is turned on. 2. "ON - TV REMOTE" appears on the Soundbar's display. 3. In the TV's menu, set the TV speaker to external speaker. ●...

  • Page 12: Installing The Soundbar

    INSTALLATION INSTALLATION INSTALLING THE SOUNDBAR INSTALLING THE WALL MOUNT + Installation Precautions ● Install on a vertical wall only. ● For the installation, avoid a location with high temperature or humidity, or a wall that cannot sustain the weight of the set.
  • Page 13 INSTALLATION Center Line 2. Align the Wall Mount Guide's Center Line with the center of your TV (if you are mounting the Soundbar below your TV), and then fix the Wall Mount Guide to the wall using tape. ● If you are not mounting below a TV, place the Center Line in the center of the installation area. 3.
  • Page 14 INSTALLATION 5. Push a screw (not supplied) through each Holder-Screw, and then screw each screw firmly into a support screw hole. 6. Use the two Screws (M4 x L14) to attach both Bracket-Wall Mount L and R to the Soundbar's bottom. For a proper fit, make sure to align the bumps on the Soundbar to the holes on the brackets.
  • Page 15 INSTALLATION 7. Install the Soundbar with the attached Bracket-Wall Mounts by hanging the Bracket-Wall Mounts on the Holder-Screws on the wall. ● Slightly tilt the Soundbar to insert both Holder-Screw heads into the Bracket-Wall Mount holes. Push the Soundbar in the direction of the arrow to make sure both sides are firmly fixed.
  • Page 16 INSTALLATION DETACHING THE SOUNDBAR FROM THE WALL 1. To separate the Soundbar from the wall, push it in the direction of the arrow, tilt the Soundbar slightly, and then pull it away from the wall as shown. ● Do not hang onto the installed unit and avoid striking or dropping the unit. ●...

  • Page 17: Connections

    CONNECTIONS CONNECTIONS ● Do not connect the power cord of this product or your TV to a wall outlet until all connections between components are complete. ● Before moving or installing this product, be sure to turn off the power and disconnect the power cord. CONNECTING THE SUBWOOFER CONNECTING TO THE SUBWOOFER AUTOMATICALLY The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect wirelessly)

  • Page 18: Connecting The Subwoofer And The Swa-8000S (Sold Separately)

    ● For optimal listening performance, make sure that the area around the wireless subwoofer location is clear of any obstructions. Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit (SWA-8000S) to your Soundbar. (Sold separately)
  • Page 19 CONNECTIONS • The main unit, the subwoofer and the SWA-8000S should now be linked (connected). • The LINK indicators (Blue LEDs) on the subwoofer and the SWA-8000S should be glowing continuously and not blinking. • If the LINK indicators are not solid blue, the linking process has failed. Turn off the main unit and start again from Step 2.

  • Page 20: Connecting To A Tv

    CONNECTIONS CONNECTING TO A TV ● Important: Before you begin, put the battery into the remote. See page 11 for instructions. CONNECTING TO A TV USING A DIGITAL OPTICAL CABLE Optical Cable OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN DC 19V...

  • Page 21: Tv Soundconnect

    CONNECTIONS TV SOUNDCONNECT You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the TV SoundConnect function. Connect 1. Turn on the TV and Soundbar. 2. Press the button on the main unit’s right side or the SOURCE button on the remote control to select the TV mode.
  • Page 22 • ON - BLUETOOTH POWER : The Soundbar turns on and off when you turn the TV on or off. • OFF - BLUETOOTH POWER : The Soundbar only turns off when you turn the TV off. ● This function is supported by some Samsung TVs released from 2013 on.

  • Page 23: Connecting To External Devices

    CONNECTIONS CONNECTING TO EXTERNAL DEVICES OPTICAL OR ANALOG AUDIO CABLE This unit comes equipped with one digital optical in jack and one analog audio (AUX) in jack, giving you two ways to connect it to external devices. Audio Cable (not supplied) AUX OUT AUX IN Optical Cable...

  • Page 24: Usb

    1. Connect a USB adapter cable with a male USB 2.0 Micro USB plug (Type B) on one end and a standard female 2.0 USB jack (Type A) on the other end to the micro USB jack on your Soundbar. ● The USB adapter cable is sold separately. To purchase, contact a Samsung Service Center or Samsung Customer Care.
  • Page 25 CONNECTIONS ● File Format Type Compatibility list: Extension Codec Sampling Rate Bitrate MPEG 1 Layer2 16KHz ~ 48KHz 80kbps~320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps *.mp3 MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80kbps~320kbps Wave_Format_MSAudio1 16KHz ~ 48KHz...

  • Page 26: Functions

    FUNCTIONS FUNCTIONS INPUT MODE (Source) button on the main unit’s right side or the SOURCE button on the remote control to select Press the the mode you want. Right Side of the Soundbar Input mode Display D.IN Optical Digital input AUX input BLUETOOTH mode TV SoundConnect...

  • Page 27: Bluetooth

    3. Select the Stereo headset menu on the Bluetooth device. • You will see a list of scanned devices. 4. Select "[AV] Samsung Soundbar Kxxx K-Series" from the list. • When the Soundbar is connected to the Bluetooth device, it will display [Bluetooth device name]  BT on the front display.
  • Page 28 ● Once the set has been paired with a device, if the soundbar is in DIN, AUX, or USB mode and you select “[AV]samsung soundbar Kxxx K-ser" from your Bluetooth device's list, the set will automatically change to BT mode.

  • Page 29: Using The Samsung Audio Remote App

    Market search : Samsung Audio Remote + Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. ● The Samsung Audio Remote app is only compatible with Android mobile phones and mobile devices...

  • Page 30: Software Update

    Note that if there are multiple update files, you must load them onto the USB device singly and use them to update the firmware one file at a time. Please visit samsung.com or contact the Samsung call center to receive more information about downloading update files.

  • Page 31: Troubleshooting

    The TV SoundConnect (TV pairing) failed. • Does your TV support TV SoundConnect? ¼ TV SoundConnect is supported by some Samsung TVs released from 2012 on. Check your TV to see if it supports TV SoundConnect. • Is your TV firmware the latest version? ¼...

  • Page 32: Appendix

    S/N ratio, distortion, separation, and usable sensitivity are based on measurements using AES (Audio Engineering Society) guidelines. Nominal specification Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. Weight and dimensions are approximate. For more information about the power supply and power consumption, refer to the label attached to the product.
  • Page 33 © 2016 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Center  Web Site ` Latin America...
  • Page 34 HW-K360 Subwoofer inalámbrico (PS-WK360) Manual del usuario Audio inalámbrico – Soundbar imagine las posibilidades Gracias por adquirir este producto Samsung Para recibir un servicio más completo, registre su producto en www.samsung.com/register...
  • Page 35 Controle la Soundbar con su mano mediante un Se puede utilizar para conectar el dispositivo Bluetooth a dispositivo inteligente Android y la App Samsung Audio la Soundbar para poder disfrutar de la música con Remote. Esta práctica App permite controlar todas las sonido estéreo de gran calidad, sin necesidad de cables.
  • Page 36 INTRODUCCIÓN INFORMACIÓN DE SEGURIDAD ADVERTENCIAS DE SEGURIDAD PARA REDUCIR EL PELIGRO DE DESCARGA ELÉCTRICA, NO RETIRE LA TAPA (NI LA PARTE TRASERA). NO HAY PIEZAS EN EL INTERIOR QUE PUEDA REPARAR EL USUARIO. CONSULTE A PERSONAL CUALIFICADO DE SERVICIO TÉCNICO. Este símbolo indica “voltaje peligroso”...
  • Page 37 INTRODUCCIÓN PRECAUCIONES 68.6 mm 99.1mm 99.1mm 99.1mm Asegúrese de que la toma de CA de su casa cumpla con los requisitos de alimentación eléctrica indicados en la pegatina de identificación de la parte inferior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación (7~10 cm).
  • Page 38 INTRODUCCIÓN ÍNDICE GENERAL INTRODUCCIÓN 26 FUNCIONES CARACTERÍSTICAS INPUT MODE INFORMACIÓN DE SEGURIDAD BLUETOOTH COMPONENTES ACTUALIZACIÓN DE SOFTWARE DESCRIPCIONES 31 SOLUCIÓN DE PROBLEMAS PANEL FRONTAL / LADO DERECHO SOLUCIÓN DE PROBLEMAS PANEL INFERIOR 32 APÉNDICE MANDO A DISTANCIA ESPECIFICACIONES 12 INSTALACIÓN INSTALACIÓN DE LA SOUNDBAR ●...
  • Page 39 ● El paquete también incluye tornillería para el montaje en pared. ● El cable Micro USB se vende por separado. Para adquirirlo, póngase en contacto con el centro de servicio técnico de Samsung o con el centro de atención al cliente de Samsung.
  • Page 40 DESCRIPCIONES DESCRIPTIONS PANEL FRONTAL / LADO DERECHO Botón (Volumen) Controla el nivel del volumen. Aparece valor numérico del nivel de volumen en la pantalla del panel frontal. 2 Botón (Fuente) Lado derecho Selecciona la entrada D.IN, AUX, BT, TV o USB. ●...
  • Page 41 DESCRIPCIONES PANEL INFERIOR DIGITAL AUDIO IN (OPTICAL) (Puerto Micro USB) Se conecta a la salida digital (óptico) de un Conecte un adaptador de Micro USB a USB dispositivo externo. estándar (no suministrado) al puerto Micro USB y, a continuación conecte un dispositivo USB al adaptador para reproducir música desde el dispositivo USB.

  • Page 42: Mando A Distancia

    SPORTS (DEPORTES), MOVIE (PELÍCULA) y NIGHT MODE (MODO NOCTURNO) en función del contenido que desee escuchar. Seleccione el modo STANDARD (ESTÁNDAR) si desea disfrutar del sonido original. ● La Soundbar es un nombre que es propiedad de Samsung. ● Controle el TV utilizando el mando a distancia del TV.
  • Page 43 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz y 10 KHz se pueden seleccionar y ajustar con un ajuste entre -6 y +6. • Para ajustar el nivel de woofer con la App móvil Samsung Audio Remote, pulse los botones [, ] para bajar o subir el nivel de woofer 3 segundos después de pulsar el botón WOOFER.
  • Page 44 INSTALACIÓN + Control de la Soundbar con el mando a distancia del TV 1. Mantenga pulsado el botón SOUND durante más de 5 segundos con la Soundbar encendida. 2. Aparece el mensaje "ON - TV REMOTE" en la pantalla de la Soundbar. 3.
  • Page 45 INSTALACIÓN INSTALACIÓN DE LA SOUNDBAR INSTALACIÓN DE LA MONTURA PARA PARED + Precauciones en la instalación ● Se instala solo en una pared vertical. ● En la instalación, evite lugares con altas temperaturas o humedad o paredes que no soporten el peso del equipo. ●...
  • Page 46 INSTALACIÓN Línea centra 2. Alinee la Línea central de la Plantilla de montaje en pared con el centro del TV (si está montando la Soundbar por debajo del TV) y, a continuación, fije la Plantilla de montaje en pared en la pared utilizando una cinta. ●...
  • Page 47 INSTALACIÓN 5. Introduzca el tornillo (no suministrado) a través de cada Soporte de tornillo y, a continuación, apriete los tornillos firmemente en sus orificios correspondientes. 6. Utilice los dos Tornillos (M4 x L14) para fijar la Escuadra de montaje en pared I y D en la parte inferior de la Soundbar.
  • Page 48 INSTALACIÓN 7. Instale la Soundbar con las Escuadras de montaje en pared colgando las Escuadras de montaje en pared en el Soporte de tornillo de la pared. ● Incline ligeramente la Soundbar para insertar tanto el Soporte de tornillo en los orificios de la Escuadra de montaje en pared.
  • Page 49 INSTALACIÓN SEPARACIÓN DE LA SOUNDBAR DE LA DE PARED 1. Para separar la Soundbar del soporte de pared, empújela en la dirección de la flecha, inclínela ligeramente hacia arriba como se muestra. ● No cuelgue nada en la unidad instalada y evite golpes y caídas de la unidad. ●...
  • Page 50 CONEXIONES CONNECTIONS ● No conecte el cable de alimentación de este producto del TV a la toma de corriente hasta realizar todas las conexiones entre componentes. ● Antes de trasladar o instalar este producto, asegúrese de apagar y desconectar el cable de alimentación. CONEXIÓN DEL SUBWOOFER CONEXIÓN AUTOMÁTICA AL SUBWOOFER El ID de enlace del Subwoofer viene predefinido de fábrica y la unidad principal y el subwoofer deben enlazarse...
  • Page 51 ● Para un rendimiento óptimo de la audición, asegúrese de que el área situada alrededor de la localización del subwoofer inalámbrico no tenga ninguna obstrucción. Amplifique el sonido con auténtico Surround de forma inalámbrica conectando el Kit de altavoces traseros inalámbricos de Samsung (SWA-8000S) a su Soundbar. (Se vende por separado). CONEXIÓN DEL SUBWOOFER Y EL SWA- 8000S (SE VENDE POR SEPARADO) CONEXIÓN MANUAL DEL SUBWOOFER Y EL SWA-8000S...
  • Page 52 CONEXIONES • La unidad principal, el subwoofer y el SWA-8000S deberían estar vinculados (conectados). • Los indicadores LINK (LED azules) del subwoofer y el SWA-8000S deberían aparecer de forma continua en azul sin parpadear. • Si los indicadores LINK no se iluminan de forma continua en azul, el proceso de vinculación ha fallado. Apague la unidad, vuelva al paso 2 y comience de nuevo.
  • Page 53 CONEXIONES CONEXIÓN A UN TV ● Importante: Antes de empezar, coloque la pila en el mando a distancia. Consulte la página 11 para obtener instrucciones. CONEXIÓN A UN TV CON UN CABLE ÓPTICO DIGITAL Cable óptico OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN (OPTICAL)
  • Page 54 CONEXIONES TV SOUNDCONNECT Puede disfrutar del sonido del TV a través de la Soundbar conectada a un TV Samsung compatible con la función TV SoundConnect. Conexión 1. Encienda el TV y la Soundbar. 2. Pulse el botón del lado derecho de la unidad principal o el botón SOURCE del mando a distancia para seleccionar el modo TV.
  • Page 55 • ON - BLUETOOTH POWER (ENCENDIDO MEDIANTE BLUETOOTH): la Soundbar se enciende y se apaga cuando se enciende o se apaga el TV. • OFF - BLUETOOTH POWER (APAGADO MEDIANTE BLUETOOTH): la Soundbar solo se apaga cuando se apaga el TV. ● Esta función es compatible con algunos TV Samsung comercializados a partir de 2013.
  • Page 56 CONEXIONES CONEXIÓN A DISPOSITIVOS EXTERNOS CABLE DE AUDIO ÓPTICO O ANALÓGICO Esta unidad viene equipada con una toma de entrada óptica digital y una toma de entrada analógica de audio (AUX), de esta manera tiene dos formas de conectarla a dispositivos externos. Cable de audio (no suministrado) AUX OUT...
  • Page 57 ● El cable del adaptador USB se vende por separado. Para adquirirlo, póngase en contacto con el centro de servicio técnico de Samsung o con el centro de atención al cliente de Samsung. 2. Conecte el dispositivo USB al extremo hembra del cable del adaptador.
  • Page 58 CONEXIONES ● Lista de compatibilidad de los tipos de formato Velocidad de Extensión Códec Velocidad de bits muestreo MPEG 1 Layer2 16KHz ~ 48KHz 80kbps~320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps *.mp3 MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80kbps~320kbps...
  • Page 59 FUNCIONES FUNCTIONS INPUT MODE (Fuente) del panel lateral de la unidad principal o el botón SOURCE del mando a distancia para Pulse el botón seleccionar el modo que desee. Lado derecho de la Soundbar Modo de entrada Pantalla D.IN Entrada digital óptica Entrada AUX Modo BLUETOOTH TV SoundConnect...
  • Page 60 3. Seleccione el menú de los auriculares estéreos en un dispositivo Bluetooth. • Podrá ver la lista de dispositivos rastreados. 4. Seleccione "[AV] Samsung Soundbar Kxxx K-Series" en la lista. • Cuando se conecte la Soundbar al dispositivo Bluetooth, aparecerá [Nombre de dispositivo Bluetooth ] ...
  • Page 61 ● Una vez que se haya emparejado el equipo con un dispositivo, si la Soundbar está en modo DIN, AUX, o USB y selecciona “[AV]samsung soundbar Kxxx K-ser" en la lista de dispositivos Bluetooth, el equipo cambiará automáticamente al modo BT.
  • Page 62 Búsqueda en mercado: Samsung Audio Remote + Inicio de la App Samsung Audio Remote Para iniciar y utilizar la App Samsung Audio Remote, toque el icono de Audio Remote en el dispositivo inteligente y, a continuación, siga las directrices en pantalla.
  • Page 63 Tenga en cuenta que si hay varios archivos de actualización, debe cargarlos en el dispositivo USB por separado y usarlos para actualizar el firmware de uno en uno. Visite samsung.com o póngase en contacto con el centro de atención al cliente de Samsung para recibir información sobre la descarga de archivos de actualizaciones.
  • Page 64 Fallo en TV SoundConnect (emparejamiento del TV). • ¿Es el TV compatible con TV SoundConnect? ¼ TV SoundConnect es compatible con algunos TV Samsung comercializados a partir de 2012. Compruebe el TV para ver si es compatible con TV SoundConnect.
  • Page 65 Society). • Especificación nominal – Samsung Electronics S.A. se reserva los derechos para cambiar las especificaciones sin el aviso previo. – El peso y las dimensiones son similares. – Para obtener información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada...
  • Page 66 © 2016 Samsung Electronics Co., Ltd. Reservados todos los derechos. Contacte con SAMSUNG WORLD WIDE Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de atención al cliente de SAMSUNG. Country Contact Center ...
