BMC Team Machine SLR01 Assembly Instructions Manual page 16

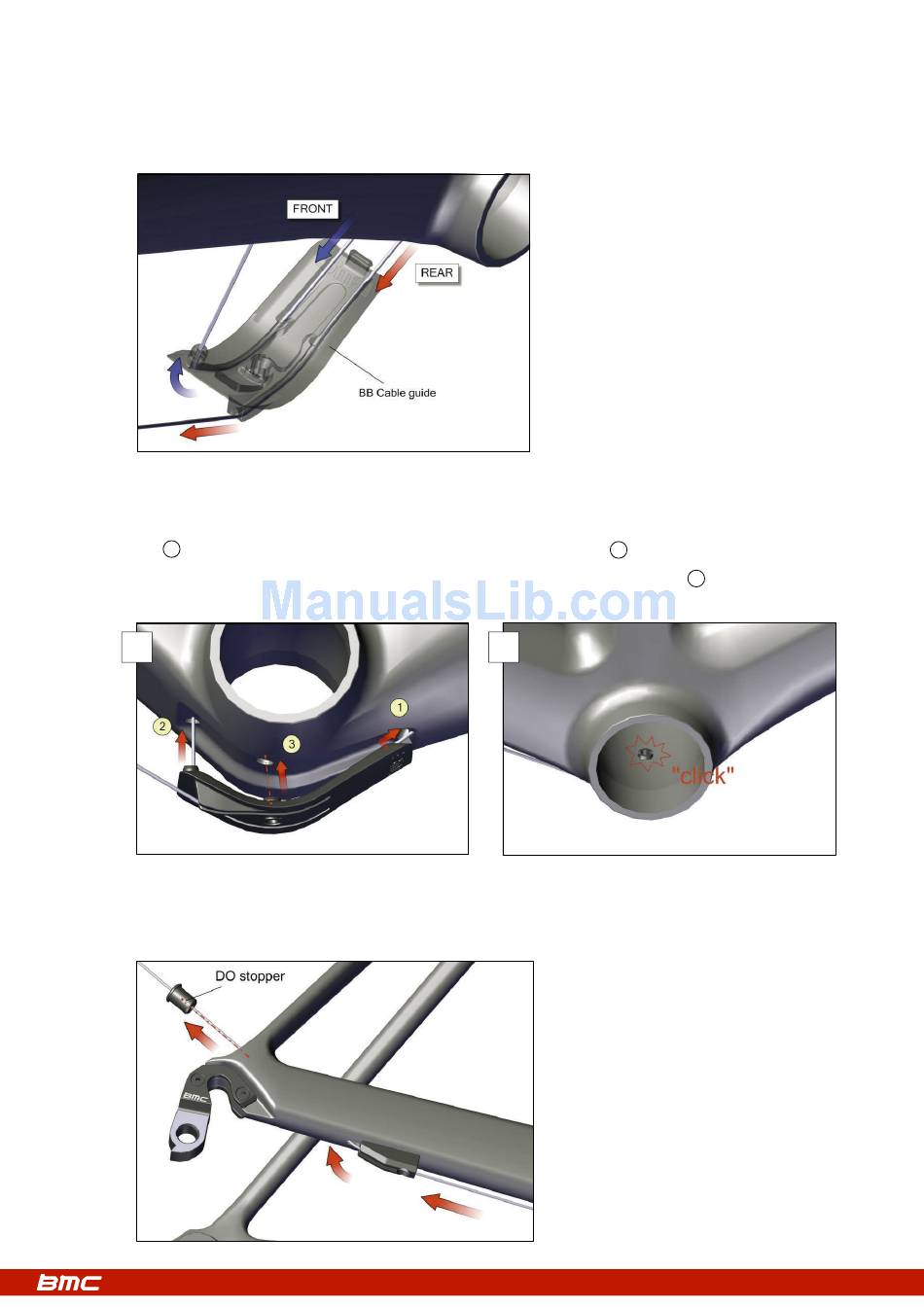

3. Führen Sie die Kabel durch die Kabelführung (BB Cable guide) und achten Sie darauf, für die Kabel von Umwerfer [FRONT] und
Schaltwerk [REAR] die dafür vorgesehenen Nuten zu nutzen.
4. Führen Sie das Umwerferkabel durch die dafür vorgesehene Bohrung an der Kabelführung und durch die Bohrung hinter dem
Tretlager am Rahmen.
5. Installieren Sie die Kabelführung in der dafür vorgesehenen Vertiefung unter dem Tretlager indem Sie sie vorne zuerst
einhängen 1 , um dann hinten den Zapfen in die Bohrung für das Schaltkabel zu drücken 2 (5).
Zuletzt drücken Sie den Zapfen in der Mitte der Kabelführung in die Bohrung in der Mitte des Tretlagers 3 .
Ein Klickgeräusch bestätigt das Einrasten der Kabelführung (6).
5
6. Führen Sie das hintere Schaltkabel durch die Kabelführung unter der Kettenstrebe. Schieben Sie es durch das Loch in die Strebe
und lassen es oberhalb des Ausfallendes wieder austreten.
Lassen Sie den Kabelstopper (DO stopper) über das Schaltkabel gleiten und drücken Sie ihn in die Öffnung wo das Kabel austritt.
6
