Montage du PA
Vous pouvez installer le PA sur plusieurs types de surface:
Mur ou coffret de branchement normalisé
Dessus de table
Montage au plafond
Fixation au mur ou à un coffret de branchement
Pour monter le PA sur un mur ou à coffret de branchement, servez-vous de l'attache
fournie avec le dispositif. Procédez comme suit:
1) Pour visser l'attache au mur ou au coffret de branchement normalisé:
Les pattes de l'attache doivent se trouver vers le haut.
En cas de montage sur cloison sèche, utilisez les 4 vis et les 4 chevilles.
En cas de montage à un coffret de branchement EU (30,3mm), utilisez 2 vis

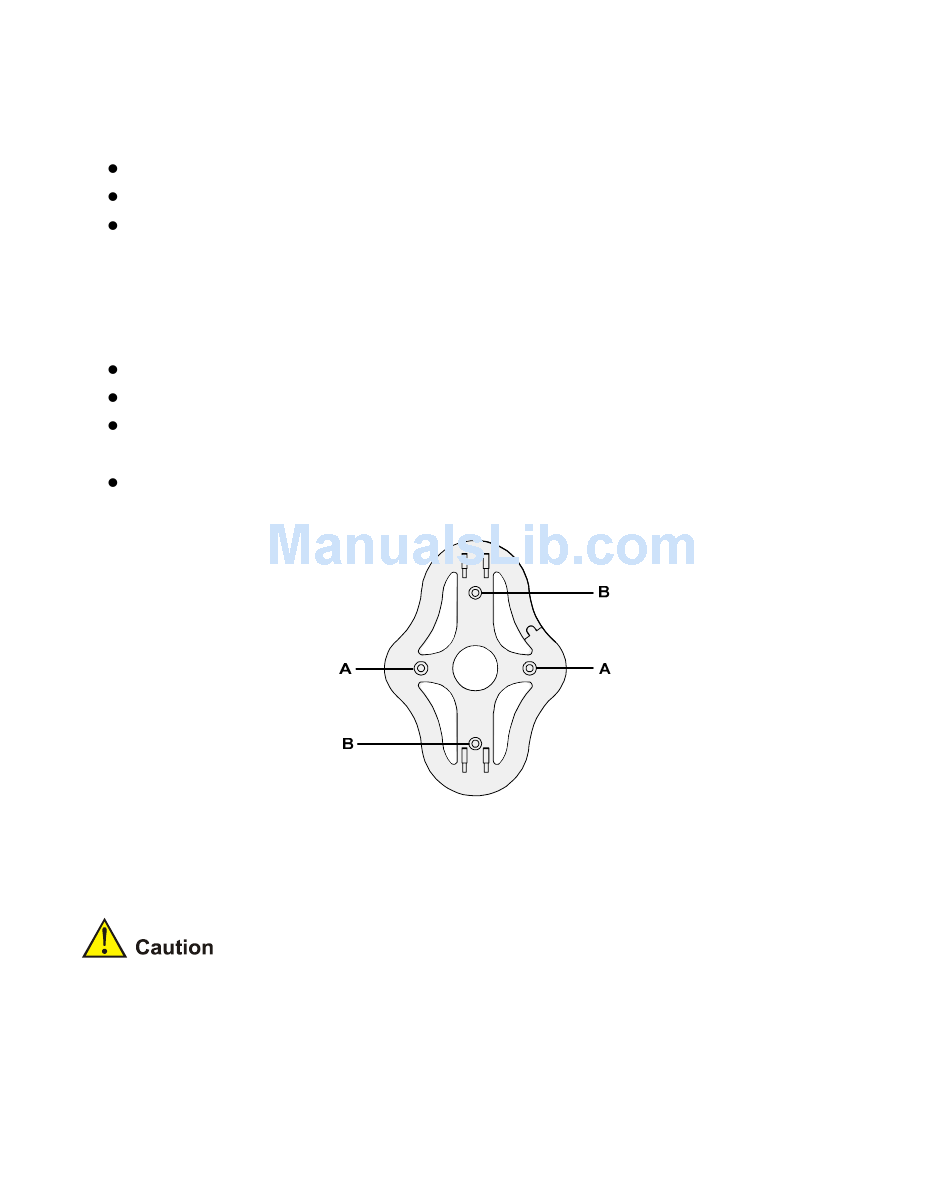

filetées et insérez-les dans les trous marqués «A» dans la figure ci-dessous.
En cas de montage à un coffret de branchement US (83,3mm), utilisez 2 vis
filetées et insérez-les dans les trous marqués «B» dans la figure ci-dessous.
2) Branchez le câble Ethernet (alimentation et connexion au réseau) dans le port LAN
au dos du PA.
3) Pour fixer le PA à l'attache, insérez les pattes dans les encoches figurant au dos du
PA.
: En cas de fixation murale, vous ne devez pas utiliser les encoches
situées sur le côté du dispositif. mais celles situées au dos.

Fixation sur table

Pour installer le PA sur une surface plane, comme une table ou un bureau, procédez
comme suit :
