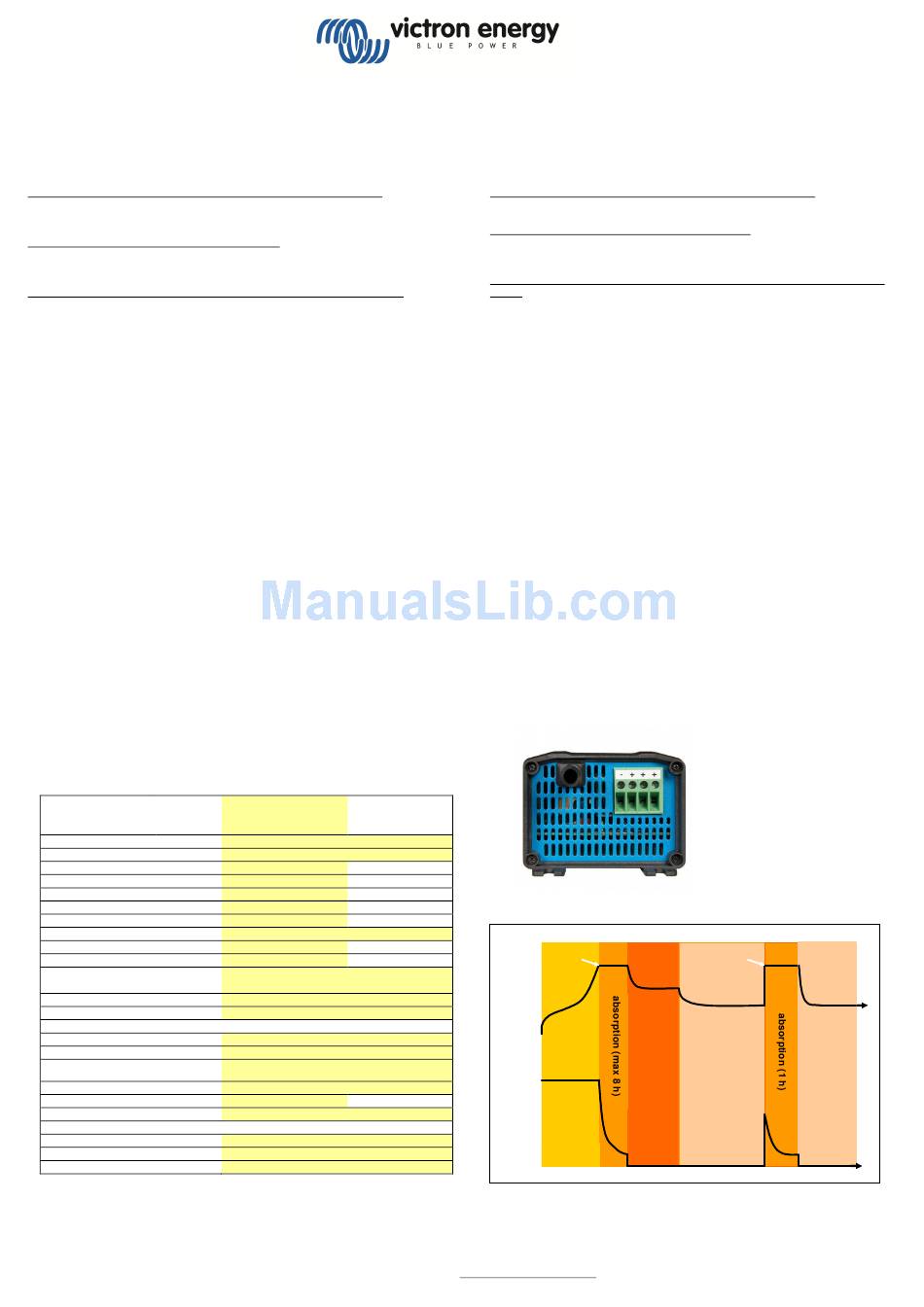

Victron energy Blue Power IP20 Manual

ENGLISH

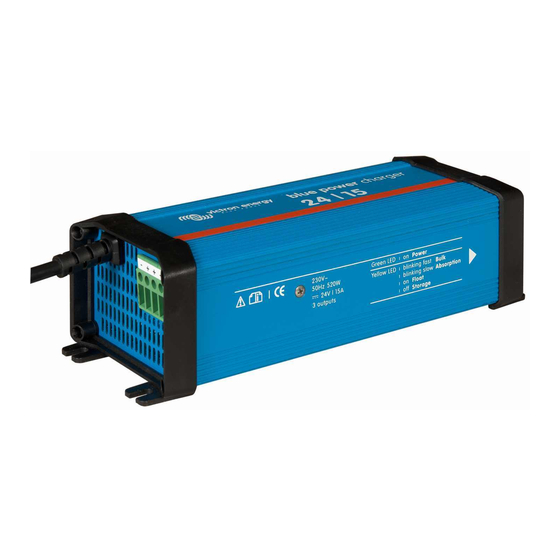

The Blue Power IP20 battery chargers will charge and maintain lead-acid batteries
and supply users connected to the battery.
State of the art microprocessor controlled charge algorithm
Adaptive 4-stage charge characteristic: bulk – absorption – float – storage
The Blue Power IP20 charger features a microprocessor controlled 'adaptive'
battery management system. The 'adaptive' feature will automatically optimise the
process relative to the way the battery is being used.
The right amount of charge: variable absorption time
When only shallow discharges occur, the absorption time is kept short in order to
prevent overcharging of the battery. After a deep discharge the absorption time is
automatically increased to make sure that the battery is completely recharged.
Less maintenance and aging when the battery is not in use: the Storage Mode
After the absorption period, the Blue Power IP20 charger will switch to float charge
and thereafter, if the battery has not been subjected to discharge, the Storage Mode
kicks in. In the storage mode float voltage is reduced to 2,2 V/cell (13,2 V for 12 V
battery) to minimise gassing and corrosion of the positive plates. Once a week the
voltage is raised back to the absorption level to 'equalize' the battery. This feature
prevents stratification of the electrolyte and sulphation, a major cause of early
battery failure.
Installation and instructions for use
1. The battery charger must be installed in a well-ventilated area close to the battery
(but, due to possible corrosive gas not above the battery!)
2. Select appropriate size wire (cable cross-section) for the battery connections.
The full charging current of this Charger is divided in three main outputs but any one
output can supply 100% of power if that is the only battery connected.
3. Plug the AC mains cable into the wall socket. The charge cycle will now start.
LED indication
The green LED will be on when the charger is connected to an AC source.
The yellow LED will blink at a fast rate during bulk charge and at a slower rate
during absorption charge. The yellow LED will be on continuously after completion
of the charge cycle
Safety regulations and measures
1. Install the charger according to the stated instructions.
2. Never use the chargers at a location where there is danger of gas or dust
explosions.
3. Connections and safety features must be executed according to the locally
applicable regulations.
4. In case of wrong polarity connection, the internal fuse will blow. Check the polarity
before replacing the fuse.
Learn more about batteries and battery charging
To learn more about batteries and charging batteries, please refer to our book
'Energy Unlimited' (available free of charge from Victron Energy and downloadable
from www.victronenergy.com). For more information about adaptive charging please
look under Technical Information on our website.
Blue Power Charger 3 outputs
Input voltage range
Frequency
Charge voltage 'absorption' (V DC)
Charge voltage 'float' (V DC)
Charge voltage 'storage' (V DC)
Charge current (A)
DC Cable cross-section
Charge characteristic
Minimum battery capacity (Ah)
Can be used as power supply
Protection
Operating temp. range
Humidity (non condensing)
ENCLOSURE
Material & Colour
Battery-connection
230 V AC-connection
Protection category
Weight (kg)
Dimensions (h x w x d in mm)
STANDARDS
Safety
Emission
Immunity
Phone: (+31) (0)36 535 97 00 / Fax: (+31) (0)36 535 97 40 / www.victronenergy.com / e-mail: sales@victronenergy.com
12/25 (3) 24/15 (3)
190-265 VAC or 250-350 VDC
45-65 Hz or DC
14,4 28,8
14 28
13,2 26,4
25 15
6mm² (10AWG) 4mm² (11AWG)
4-stage adaptive
>90 Ah >55 Ah
√ √
Battery reverse polarity (internal fuse)
Output short circuit Over temperature
-20 to +60° C (full rated output up to 40° C)
Max 95 %
aluminium (blue RAL 5012)
Connector
Cable of 1,5 meter with Europe class 1 plug
(CE certified)
IP 20
1,3 1,3
66 x 90 x 235
EN 60335-1, EN 60335-2-29
EN 55014-1, EN 61000-3-2
EN 55014-2, EN 61000-3-3
Victron Energy B.V. / De Paal 35 / 1351 JG ALMERE / The Netherlands
NEDERLANDS
De Blue Power IP20 laders zijn bedoeld voor het laden en op spanning houden van
loodaccu's en het voeden van de op de accu aangesloten gebruikers.
Geavanceerd microprocessor gestuurd laadsysteem
Adaptieve 4-traps laadkarakteristiek: Bulk-Absorption-Float-Storage
Het microprocessor gestuurde 'adaptieve' accu management systeem past het
laadproces automatisch aan aan het gebruik van de accu.
De juiste hoeveelheid lading: aangepaste absorptietijd
Bij geringe ontlading van de accu wordt de absorptie tijd kort gehouden om
overlading en overmatig gassen te voorkomen. Na een diepe ontlading wordt de
absorptietijd automatisch verlengd om de accu volledig te laden.
Minder onderhoud en veroudering wanneer de accu niet gebruikt wordt: de opslag
functie
De Blue Power IP20 lader schakelt na de absorptie periode eerst over op
druppellading en daarna, wanneer er gedurende langere tijd geen ontlading
plaatsvindt, over op 'opslag'. De spanning wordt dan verlaagd tot 2,2 V/cel (13,2 V
voor een 12 V accu). De accu zal dan nauwelijks meer gassen en corrosie van de
positieve platen wordt zoveel mogelijk beperkt. Eens per week wordt de spanning
verhoogd tot absorptie niveau om de accu weer bij te laden; dit voorkomt stratificatie
van het elektrolyt en sulfatering van de platen.
Installatie en gebruiksaanwijzingen
1. De acculader dient in een goed geventileerde ruimte in de omgeving (maar in
verband met corrosieve gassen niet boven!) de accu's geïnstalleerd te worden.
2. Sluit de accudraden van voldoende dikte aan op de acculader. De volledige
laadstroom van deze lader is verdeeld over 3 uitgangen maar kan ook 100% geven
over 1 uitgang wanneer er maar 1 accu aangesloten is.
3. Steek de stekker van het AC netsnoer in het stopcontact. De acculader zal nu de
laadcyclus starten.
Indicaties
De groene LED brandt continu zolang het apparaat op de netspanning is
aangesloten.
De gele LED knippert snel zolang de maximale laadstroom geleverd wordt (accu
minder dan 80% geladen) en knippert langzaam wanneer de absorptie spanning
bereikt is en de laadstroom af gaat nemen. Wanneer de laadcyclus is voltooid gaat
de lader over op druppellading/opslag, en de gele LED gaat continu branden.
Veiligheidsvoorschriften en - maatregelen
1. Installeer de lader volgens de aangegeven instructies.
2. Gebruik de lader nooit op een locatie met gas of stofontploffingsgevaar.
3. Aansluitingen en beveiligingen moeten in overeenstemming met de plaatselijk
geldende voorschriften worden uitgevoerd.
4. Bij verwisseling van de plus- en min aansluitingen op de accu, zal de interne
zekering smelten. Controleer of alle verbindingen correct zijn aangesloten voordat er
een nieuwe zekering met hetzelfde ampèrage wordt geplaatst.
U (V)
15 14,4 V
14
14,0 V
13
12
I (%)
bulk float
(max
100
24 h)
80
60
40
20
Fig. 1
0
14,4 V
13,2 V
storage storage
(1 week) (1 week)
