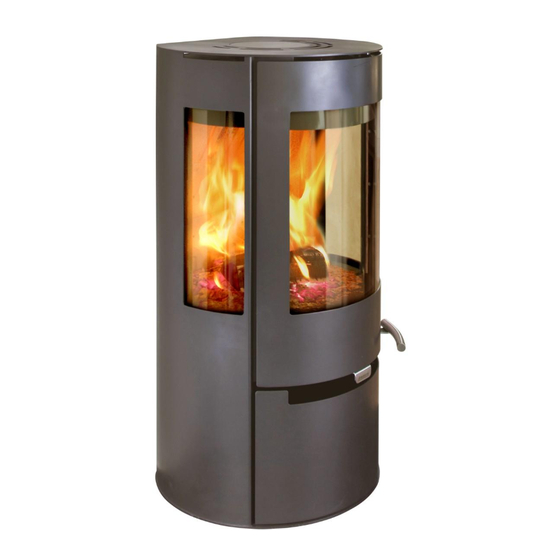

Aduro 9

•

Brugsvejledning

Bedienungsanleitung

User Manual

•

Eldningsinstruktion

Instructions pour l'emploi

Ecolabel - Sintef 110-0332 - EN 13240

www.aduro.dk / www.aduro.no / www.adurofire.de / www.aduro.fr

Version 4

Need help?

Do you have a question about the 9 and is the answer not in the manual?

Questions and answers

Summary of Contents for ADURO 9

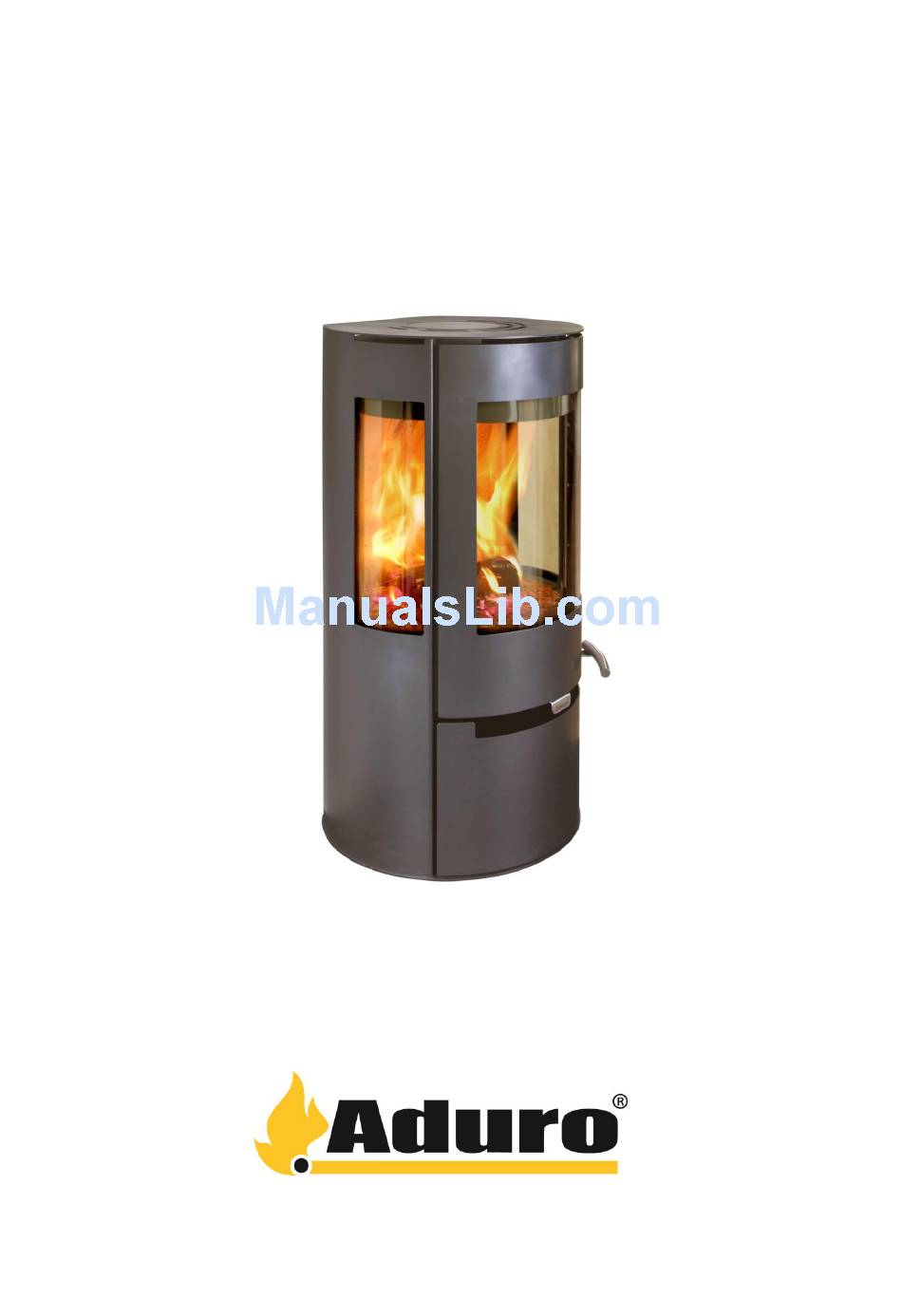

Page 1 Aduro 9 • • • Brugsvejledning Bedienungsanleitung User Manual • Eldningsinstruktion Instructions pour l'emploi Ecolabel - Sintef 110-0332 - EN 13240 www.aduro.dk / www.aduro.no / www.adurofire.de / www.aduro.fr Version 4...
Page 2 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ Tillykke med din nye Aduro brændeovn! For at få mest mulig glæde og nytte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installeres og tages i brug. 1.0 Generelt 1.1 Godkendelser...
Page 3 2.1 Ovnens placering/afstandskrav Kun når ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Aduro 9 brændeovnen skal opstilles mindst 20 cm fra brændbart materiale bagud og mindst 70 cm ved siden af ovnen. Foran ovnen må der ikke møbleres inden for en afstand på...
Page 4 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ 2.3 Tilslutning til muret skorsten Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen eller et buet røgrør via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og røgrøret sættes på...
Page 5 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ under „Aduro brændeovne“ / „Aduro peisovner“ kan du finde en film, som giver På www.aduro.dk www.aduro.no råd om optænding og fyring i brændeovnen. Sekundærspjæld sideruder Sekundærspjæld Primærspjæld Bemærk: betjeningsgreb bliver varme, når brændeovnen bruges. Anvend derfor den medfølgende handske til betjening af ovnen.
Page 6 ”standard” skorsten til testen. I praksis kan disse forhold ændre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primærluften skal lukke lidt langsommere: (fx hvis du har lidt mindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne) Juster skruen på...
Page 7 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ 3.9 Ventilation/frisklufttilførsel For at brændeovnen virker optimalt, skal der tilføres luft til forbrændingen. Derfor skal der kunne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen står. Tætte huse, kraftige emhætter og ventilationsanlæg kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dårlig forbrænding.
Page 8 Disse dele kan købes som reservedele. 7.1 Online garantiregistrering Aduro giver dig mulighed for at udvide ovenstående garanti på din brændeovn fra to til fem år. Du skal blot gå ind på vores hjemmeside www.aduro.dk...
Page 9 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________...
Page 10 1.0 Allgemeines 1.1 Zulassungen Ihr Aduro Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway), SP (Sweden), DIN+, CE) und in führenden europäischen Prüfinstituten getestet und zugelassen. Dies gibt Ihnen die Garantie, dass der Ofen sämtlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h.
Page 11 2.2 Rohranschluss Aduro 9 ist bei der Lieferung immer für Rauchabzug oben vorbereitet. Wenn das Rauchrohr hinten montiert werden soll, muss die runde Deckplatte oben an der Rückseite des Ofens abgebrochen werden. Danach muss der Rauchstutzen (sitzt bei dem oberen Rauchabzug oben auf dem Ofen) mit der Deckplatte (die Platte, die den Rauchabzug hinten deckt) umgetauscht werden.
Page 12 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ 2.3 Anschluss an einen gemauerten Schornstein Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere oder der obere Rauchabzug zusammen mit einem gebogenen Rauchrohr benutzt werden. Nach der Aufmessung muss ein Loch im Schornstein vorbereitet werden, in dem die Mauerbuchse eingesteckt wird.
Page 13 Schließen Sie dann die Tür. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schließen Sie die primäre Luftzufuhr unter der Tür. unter „Aduro Kaminöfen“ finden Sie den Film „Bedienungsanleitung“, wo Sie sehen können www.adurofire.de wie Sie den Ofen bedienen.
Page 14 Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie können in Ruhe das Feuer und die effektive Verbrennung genießen. Sie funktioniert ohne Stromanschluss.
Page 15 Testen wurde außerdem ein „Standardschornstein“ verwendet. In der Praxis können diese Verhältnisse natürlich variieren. Die Aduro-tronic lässt sich daher genau auf die Verhältnisse Ihres Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z. B. wenn Sie einen etwas engeren Schornsteinzug haben, Ihre Holzscheite etwas größer sind oder Sie noch seltener nachlegen möchten):...
Page 16 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ 5.0 Wartung und Reinigung Dichtungen Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollten sie ausgewechselt werden. Außerdem sind die Tür- und Verschlussscharniere mit Kupferfett einzufetten. Glasscheibe Die große Glasscheibe bleibt sauber dank wirkungsvoller Scheibenspülung - einem Luftvorhang, der das Verrußen der Scheibe verhindert.
Page 17 Bitte füllen Sie innerhalb von einem Monat das Formular vollständig aus. Voraussetzung für die Garantieleistung ist, dass das Gerät gemäß vorliegender Bedienungsanleitung installiert und betrieben wurde. 8.0 Fragen und Antworten Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sie bitte www.adurofire.de. Viel Vergnügen!
Page 18 Congratulation with your new wood burning stove! In order to get the best possible pleasure and benefit from your new Aduro wood burning stove, it is important that you read this User Manual thoroughly before you install your wood burning stove and start to use it.
Page 19 2.2 Pipe connection Aduro 9 leaves the factory with the flue outlet mounted on the top. If you require the flue outlet on the back, remove the round circle from the rear cover at the upper rear of the stove and then exchange the exhaust connector (located on the top outlet above the stove) with the cover plate (that covers the rear outlet).
Page 20 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ 2.3 Connection to a brick chimney If the stove is being connected to a brick chimney, the rear outlet should be used, or a curved flue pipe via the top outlet.
Page 21 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ 3.3 How do I light a fire in the wood burning stove? The fire lighting method is very important for starting combustion quickly and efficiently. 1) Open the primary air intake/damper under the door and open the secondary air intake behind the door. The primary damper is used at the start to get the fire going, while the secondary air intake keeps the fire burning evenly.
Page 22 The patent-applied Aduro-tronic is designed to operate the stove for you. All you have to do is put dry wood in the stove, and activate the control system - Aduro-tronic does the rest, leaving you to enjoy the flames and the benefits of efficient combustion. Aduro-tronic is a patent-applied mechanical solution, which works without the use of electricity.
Page 23 What’s more important is that the primary air is not allowed in for too long. This is to ensure optimum combustion. The Aduro-tronic control will ensure intake of primary air at the right tempo. The automatic is activated by pulling the primary damper out each time fresh wood is put in the stove.
Page 24 These parts can be purchased as spare parts. 7.1 Free online warranty registration Aduro will give you the opportunity to extend the above warranty on your wood burning stove from two to five years. All you need to do is to access our website at www.aduro.dk...
Page 25 Gratulerar med din nya braskamin från Aduro! För att du ska få så stor glädje och nytta som möjligt av din nya braskamin från Aduro är det viktigt att du läser genom bruksanvisningen noga innan du installerar och använder kaminen.
Page 26 2.2 Röranslutning Vid leverans från fabriken är Aduro 9 försedd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda plåten från bakplåten längst upp på kaminen och byter sedan ut rökstosen (som sitter vid toppanslutningen ovanpå...
Page 27 3) Låt luckan stå öppen ca 1 cm tills glaset är så varmt att du inte längre kan röra vid det. Stäng sedan luckan. När det finns klara, synliga flammor och elden har tagit bra fart, stäng primärspjället längst ner under luckan. under ”Aduro braskaminer” finns en film med tips om hur du tänder och eldar i braskaminen. På...
Page 28 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ Sekundärspjäll sideruder Sekundärspjäll Primärspjäll Obs! Handtagen blir varma när braskaminen används. Använd därför den medföljande handsken till att sköta kaminen. 3.4 Första eldningen De första gångerna du använder braskaminen kan det förekomma rök och dålig lukt från braskaminen, vilket är helt normalt.
Page 29 ”standard“-skorsten. I verkligheten kan förhållandena se annorlunda ut. Därför har du möjlighet att ställa in Aduro-tronic-automatiken utifrån just dina förhållanden. Om du vill att primärspjället ska stängas lite långsammare (t.ex. om du har lite mindre drag i skorstenen, om veden är större eller om du inte vill behöva fylla på...
Page 30 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ 3.9 Ventilation/frisklufttillförsel För att braskaminen ska fungera optimalt måste förbränningen tillföras luft. Därför är det viktigt att det kan komma in tillräckligt med luft i det rum där braskaminen står. Täta hus, kraftiga fläktar och ventilationsanläggningar kan skapa undertryck kring braskaminen, vilket ger röklukt och dålig förbränning.
Page 31 (eldfasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdelar. 7.1 Garantiregistrering på nätet (gratis) Aduro ger dig möjlighet att utöka ovanstående garanti på braskaminen från två till fem år. Du kan bara gå in på vår hemsida www.aduro.dk och registrera din nya braskamin i vår garantidatabas.
Page 32 1.1 Conformité Le poêle Aduro 9 est conforme à la norme européenne EN 13240 ainsi qu’à la norme norvégienne NS 3058; il est dès lors approuvé pour installation et utilisation en Europe. La production est en même temps soumise à un contrôle de qualité...
Page 33 Lorsque le poêle est installé contre des matériaux inflammables, des exigences sont fixées en ce qui concerne l’écart au feu à respecter. Le poêle Aduro 9 doit être installé à 20 cm d’écart au moins de matériaux combustibles à l’arrière et à 70 cm au moins sur les côtés. Ne placer aucun meuble devant le feu à moins de 80 cm. Voir les illustrations ci-dessous.
Page 34 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ Le poêle à bois peut être connecté à une cheminée à laquelle sont raccordées plusieurs sources de chaleur 3.0 Chauffage dans le poêle à bois 3.1 Données importantes concernant la sécurité ...
Page 35 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ Clapet d’air secondaire secondaire Clapet d’air secondaire Clapet d‘air primaire Remarque: la poignée de commande devient chaude lors de l’utilisation du poêle. Utiliser dès lors le gant qui est fourni pour manier celle-ci. 3.4 Premier allumage Les premières fois que le poêle à...
Page 36 Dansk | Deutsch | English | Svenska | Francais _______________________________________________________________________________________________________________________________ Clefs Aduro: ces cles sont jointes au poêle et ont pour but de faciliter le maniement du clapet d‘air secondaire. La clef a la forme d’une poignée pour vous permettre ainsi d’ajuster facilement l’amenée d’air d’un côté...
Page 37 30 cm de longueur et d’environ 10 x 10 cm d’épaisseur. Une cheminée ”standard” est aussi utilisée pour le test. En pratique, ce rapport peut changer. Vous pouvez donc régler le dispositif Aduro- tronic à la valeur exacte de ce rapport.
Page 38 7.1 Garantie en ligne (gratuite) Aduro vous donne la possibilité d’étendre la garantie ci-dessus couvrant votre poêle à bois de deux à cinq ans. Il vous suffit de visiter notre page d’accueil et d’enregistrer votre nouveau poêle sur notre base de www.aduro.fr...
