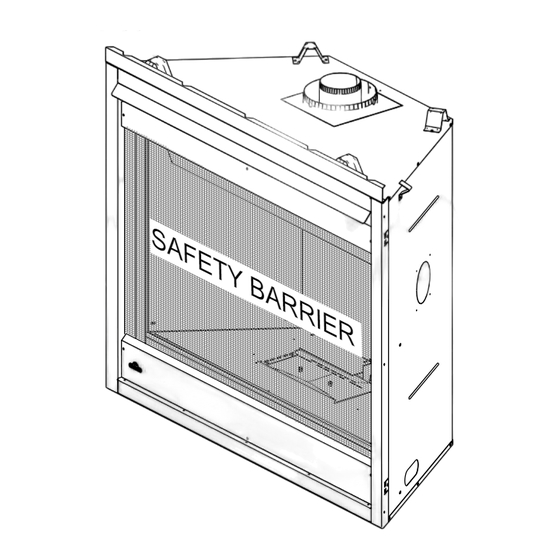

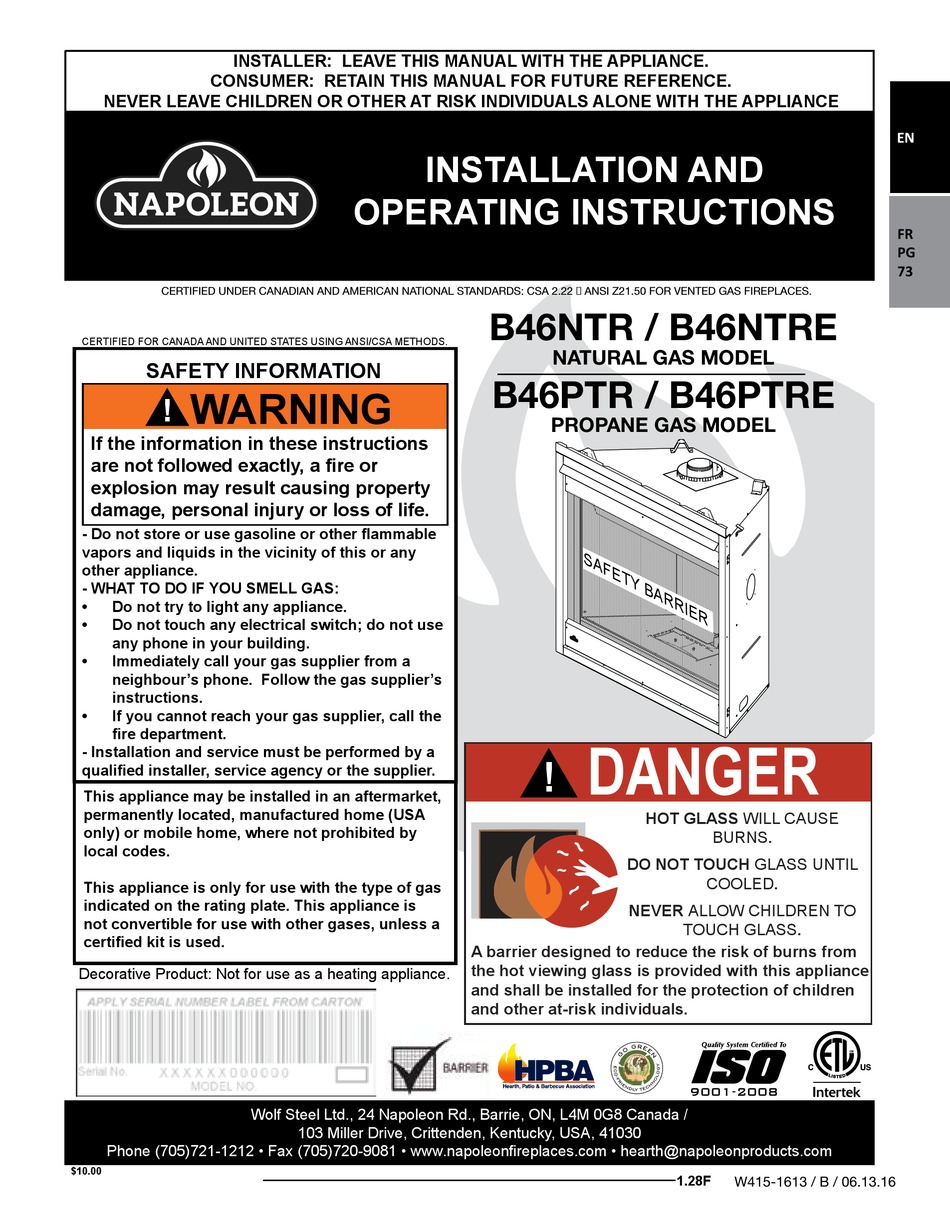

Page 1: Safety Information
AVERTISSEMENT LA VITRE CHAUDE CAUSERA Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / DES BRÛLURES. 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Phone (705)721-1212 • Fax (705)720-9081 • www.napoleonﬁ replaces.com • hearth@napoleonproducts.com NE PAS TOUCHER LA VITRE AVANT QU’ELLE AIT REFROIDI.
Page 2: Table Of Contents
TABLE Of CONTENTS iNSTALLATiON OvERviEw iNTRODUCTiON DIMENSIONS GENERAL INSTRUCTIONS GENERAL INFORMATION RATING PLATE INFORMATION vENTiNG VENTING LENGThS AND COMPONENTS TyPICAL VENT INSTALLATION SPECIAL VENT INSTALLATIONS 3.3.1 PERISCOPE TERMINATION 3.3.2 CORNER TERMINATION MINIMUM AIR TERMINAL LOCATION CLEARANCES VENTING APPLICATION FLOW ChART DEFINITIONS ELBOW VENT LENGTh VALUES TOP ExIT VERTICAL TERMINATION...
Page 3: Installation Overview
1.0 iNSTALLATiON OvERviEw See the section “MINIMUM ENCLOSURE CLEARANCES” for drywall (or other combus- tible material). See the section “MINIMUM MANTEL CLEARANCES”. See the section “VENTING” and “INSTALLATION”. See the section “FRAMING”. See the section “MINIMUM FRAMING DIMENSIONS”. Side Wall See the section “RATING PLATE INFORMATION”.
Page 4: Introduction
2.0 iNTRODUCTiON WARNING • THIS AppLIANCE IS HoT wHEN opERATED AND CAN CAuSE SEvERE BuRNS IF CoNTACTED. • ANY CHANGES To THIS AppLIANCE oR ITS CoNTRoLS CAN BE DANGERouS AND ARE pRoHIBITED. • Do not operate appliance before reading and understanding operating instructions. Failure to operate appliance according to operating instructions could cause ﬁ re or injury. • Risk of ﬁ re or asphyxiation do not operate appliance with ﬁ xed glass removed. •...
Page 5: Dimensions
DiMENSiONS W415-1613 / B / 06.13.16...
Page 6: General Instructions
GENERAL iNSTRUCTiONS WARNING ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT, WITH THE GLASS DOOR OPENED OR REMOVED. PROVIDE ADEQUATE CLEARANCE FOR SERVICING AND OPERATING THE APPLIANCE. PROVIDE ADEQUATE VENTILATION. NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE. OBJECTS PLACED IN FRONT OF THE APPLIANCE MUST BE KEPT A MINIMUM OF 48”...
Page 7: General Information
This appliance is approved for bathroom, bedroom and bed-sitting room installations and is suitable for mobile home installation. MODELS B46NTR AND B46PTR ONLY : No external electricity (110 volts or 24 volts) is required for the gas system operation. Expansion / contraction noises during heating up and cooling down cycles are normal and are to be expected.
Page 8: Rating Plate Information
OPTIONAL FAN KIT / ENSEMBLE DE VENTILATEUR FACULTATIF: EP35 woLF STEEL LTD. SERIAL NuMBER/No. DE SERIE: B46TR 24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA W385-2134 / A MATERIAL: .010 VELVET MATTE LEXAN AND/OR .050 HI-TEMP POLYESTER MIN. LETTERING FOR "NoT FoR uSE wITH SoLID FuEL. ", "uN CoMBuSTIBLE SoLIDE NE DoIT pAS ETRE uTILISE AvEC CELuI. " TO BE 10 POINT ARIAL, BOLD FACE, iNSTALLER: it is your responsibility to check off the appropriate box on the rating plate according to UPPER CASE AND 2 POINT LEADING SPACING OR EQUIVALENT. HOLE TO BE 0.250” Ø.
Page 9: Venting
3.0 vENTiNG WARNING RISK OF FIRE, MAINTAIN SPECIFIED AIR SPACE CLEARANCES TO VENT PIPE AND APPLIANCE. IF VENTING IS INCLUDED WITH SPACERS THE VENT SYSTEM MUST BE SUPPORTED EVERY 3FT (0.9m) FOR BOTH VERTICAL AND HORIZONTAL RUNS. USE SUPPORTS OR EQUIVALENT NON-COMBUSTIBLE STRAPPING TO MAINTAIN THE REQUIRED CLEARANCE FROM COMBUSTIBLES.
Page 10: Venting Lengths And Components
vENTiNG LENGThS AND COMPONENTS Use only Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent or Metal-Fab venting components. Minimum and maximum vent lengths, for both horizontal and vertical installations, clearances from vent pipes to combustibles and air terminal locations as set out in this manual apply to all vent systems and must be adhered to. For Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent and Metal-Fab follow the installation procedure provided with the venting components. A starter adaptor must be used with the following vent systems and may be purchased from the corresponding supplier: pART 4”/7” SuppLIER wEBSITE Duravent W175-0053 Wolf Steel www.duravent.com Amerivent 4DSC-N2 American Metal www.americanmetalproducts.com Direct Temp 4DT-AAN Selkirk www.selkirkcorp.com SuperSeal 4DNA Metal-Fab www.mtlfab.com For Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent and Metal-Fab follow the installation procedure found on the website for your venting supplier.
Page 11: Typical Vent Installation
TYPiCAL vENT iNSTALLATiON 16" (406MM) MINIMuM 40 FT (12M) MAxIMuM 3 FT (1M) MINIMuM 24" (610MM) MAxIMuM 8" (203MM) MINIMuM 42 5/8" (1083MM) MINIMuM PLuS 34 5/8" RISE* (879MM) 34 5/8" (879MM) TOP vENT * See "VENTING" section W415-1613 / B / 06.13.16...
Page 12 16" (406MM) MINIMuM 40 FT (12M) MAxIMuM 3 FT (1M) MINIMuM 20" (508MM) MAxIMuM 24 1/8" 24 1/8" (613MM) (613MM) MINIMUM PLUS RISE* REAR vENT * See "VENTING" section W415-1613 / B / 06.13.16...
Page 13: Special Vent Installations
SPECiAL vENT iNSTALLATiONS 3.3.1 PERiSCOPE TERMiNATiON Use the periscope kit to locate the air termination above grade. The periscope must be installed so that when fi nal grading is completed, the bottom air slot is located a minimum 12” (304.8mm) above grade. The maximum allowable vent length is 10’...
Page 14: Minimum Air Terminal Location Clearances
MiNiMUM AiR TERMiNAL LOCATiON CLEARANCES CovERED BALCoNY AppLICATIoNS ††* = 3 feet ≤ 15 feet = 2 x ACTUAL (0.9m) (4.6m) iNSTALLATiONS CANADA U.S.A. 12” (305mm) 12” (305mm) Clearance above grade, veranda porch, deck or balcony. 12” (305mm) 9” Clearance to windows or doors that open. Δ...
Page 15: Venting Application Flow Chart
vENTiNG APPLiCATiON fLOw ChART TOP EXiT horizontal Termination vertical Termination vertical rise is equal vertical rise is equal vertical rise is less vertical rise is less to or greater than to or greater than than horizontal run than horizontal run the horizontal run the horizontal run horizontal run +...
Page 16: Definitions
DEfiNiTiONS For the following symbols used in the venting calculations and examples are: > - greater than > - equal to or greater than < - less than < - equal to or less than - total of both horizontal vent lengths (hr) and offsets (ho) in feet - combined horizontal vent lengths in feet - offset factor: .03 (total degrees of offset - 90°*) in feet - combined vertical vent lengths in feet...
Page 17: Top Exit Vertical Termination
TOP EXiT vERTiCAL TERMiNATiON ) < (v Simple venting confi guration (only one 90° elbow) See graph to determine the required vertical rise v for the required horizontal run H 40 (12.2) 40 (12.2) 39 (11.9) 39 (11.9) REQUIRED 30 (9.1) REQUIRED 30 (9.1) VERTICAL VERTICAL RISE IN FEET 20 (6.1) RISE IN FEET 20 (6.1) (METERS)V 40 (12.2)
Page 18 ) > (V Simple venting configuration See graph to determine the required vertical rise V for the required horizontal run H (only one 90° elbow) 150 (3810) 147 (3733.8) REQUIRED VERTICAL 100 (2540) RISE IN INCHES (MILLIMETERS) V 57 (1447.8) 50 (1270) 8 (203) 20 (6.1)
Page 19: Rear Exit Horizontal Termination
REAR EXiT hORizONTAL TERMiNATiON ) < (V Simple venting configuration See graph to determine the required vertical rise V for the required (only two 90° elbows) horizontal run H 40 (12.2) 38.3 (11.7) REQUIRED 30 (9.1) VERTICAL RISE IN 20 (6.1) FEET (METERS) V 10 (3.1)
Page 20 ) > (V Simple venting configuration See graph to determine the required vertical rise V for the (only two 90° elbows) required horizontal run H 150(3810) 150(3810) 147 (3733.8 147 (3733.8 REQUIRED VERTICAL RISE IN 100 (2540) 100 (2540) INCHES (MILLIMETERS)V (1676.4) (1676.4)
Page 21: Top And Rear Exit Vertical Termination
3.10 TOP AND REAR EXiT vERTiCAL TERMiNATiON ) < (V See graph to determine the required vertical rise V for the Simple venting configurations. required horizontal run H 40 (12.2) 30 (9.1) REQUIRED VERTICAL RISE IN FEET 20 (6.1) (METERS)V 10 (3.1) 3 (0.9) (1.5)
Page 22 ) > (V See graph to determine the required vertical rise V for the Simple venting configurations. required horizontal run H 20 (6.1) 19 (5.8) REQUIRED VERTICAL 10 (3.1) RISE IN FEET 3 (0.9) (METERS)V (1.5) (3.1) (4.6) (6.1) (7.6) (9.1) HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS)H The shaded area within the lines represents acceptable...
Page 23: Rear Exit
Example: = 1.5 FT (0.5m) = 5 FT (1.5m) = 1.5FT (0.5m)+ 5FT (1.5m) = 6.5 FT (2m) = 1 FT (0.3m) = 1 FT (0.3m) = 10.75 FT (3.3m) = 1FT (0.3m) + 1FT (0.3m) + 10.75FT (3.3m) = 12.75FT (3.9m) = .03 (four 90°...
Page 24: Rear Exit Shield (For Rear Vent Only)
3.12 REAR EXiT ShiELD (fOR REAR vENT ONLY) Remove the safety barrier assembly and door from the appliance, refer to the “SAFETy SCREEN & DOOR REMOVAL / INSTALLATION” section of the manual for detailed instructions. Loosen the two screws, that secure the exhaust plate, and slide the rear exit shield in place by sliding its slotted openings behind the screwheads, tighten the two previously loosened screws.
Page 25: Top Exit
3.13 TOP EXiT FLUE PIPE WITH GASKET WARNING TO TOP VENT GASKET FAILURE TO CREATE A SEAL TO THE FIREBOX WITH THE EXHAUST COLLAR ASSEMBLY WILL CAUSE INTAKE COLLAR THE APPLIANCE TO FUNCTION IMPROPERLY AND CAN CAUSE INJURY OR PROPERTY DAMAGE. ASSEMBLY OUTER COVER NOTE: This appliance has been factory shipped as a rear vent.
Page 26: Installation
4.0 iNSTALLATiON WARNING ENSURE TO UNPACK ALL LOOSE MATERIALS FROM INSIDE THE FIREBOX PRIOR TO HOOKING UP THE GAS AND ELECTRICAL SUPPLY. IF YOUR APPLIANCE IS SUPPLIED WITH A REMOTE ENSURE THE REMOTE RECEIVER IS IN THE “OFF” POSITION PRIOR TO HOOKING UP THE GAS AND ELECTRICAL SUPPLY TO THE APPLIANCE. FOR SAFE AND PROPER OPERATION OF THE APPLIANCE, FOLLOW THE VENTING INSTRUCTIONS EXACTLY.
Page 27: Horizontal Installation
4.1.1 hORizONTAL iNSTALLATiON WARNING THE FIRESTOP ASSEMBLY MUST BE INSTALLED WITH THE VENT SHIELD TO THE TOP. TERMINALS MUST NOT BE RECESSED INTO A WALL OR SIDING MORE THAN THE DEPTH OF THE RETURN FLANGE OF THE MOUNTING PLATE. This application occurs when venting through an exterior wall. having determined the correct height for the air terminal VENT location, cut and frame a hole in the exterior wall as...
Page 28: Using Flexible Vent Components
USiNG fLEXiBLE vENT COMPONENTS WARNING DO NOT ALLOW THE INNER FLEX PIPE TO BUNCH UP ON HORIZONTAL OR VERTICAL RUNS AND ELBOWS. KEEP IT PULLED TIGHT. SPACERS ARE ATTACHED TO THE INNER FLEX PIPE AT PREDETERMINED INTERVALS TO MAINTAIN AN EVEN AIR GAP TO THE OUTER FLEX PIPE.
Page 29: Vertical Air Terminal Installation
4.2.2 vERTiCAL AiR TERMiNAL iNSTALLATiON WARNING MAINTAIN A MINIMUM 2” (51mm) SPACE BETWEEN THE AIR INLET BASE AND THE STORM COLLAR. Fasten the roof support to the roof using the screws provided. The roof support is optional. In this case the venting is to be adequately supported using either an alternate method suitable to the authority having jurisdiction or the optional roof support.
Page 30: Appliance Vent Connection
4.2.3 APPLiANCE vENT CONNECTiON Install the inner exhaust fl ue collar to the appliance. Secure #8 X 1/2” with a minimum of 3 #8 screws. Seal the joint and screw SELF holes using Mill Pac sealant (W573-0007) (not supplied). DRILLING Install the outer fl ex pipe to the appliance.
Page 31: Vertical Air Terminal Installation
4.3.2 vERTiCAL AiR TERMiNAL iNSTALLATiON Move the appliance into position. INNER PIPE Fasten the roof support to the roof using the screws provided. The roof support is optional. In this case the venting is to be adequately supported using either an alternate method suitable to the authority having jurisdiction or the optional roof support. TERMINAL Apply high temperature sealant (not supplied) to the outer edge of CONNECTOR the inner sleeve of the air terminal. Slip the inner coupler a minimum HIGH of 2" (51mm)over the sleeve and secure using a minimum of 3 TEMPERATURE screws. SEALANT FIRESTOP Apply high temperature sealant (not supplied) to the outer edge of UNDERSIDE OF INNER RIGID the of the outside sleeve of the air terminal connector. Slip the outer JOIST PIPE coupler over the sleeve and secure as before. Trim the outer coupler OUTER even with the inner coupler end. RIGID PIPE Thread the air terminal connector / vent pipe assembly down through the roof support and attach, ensuring that a minimum 16" (406mm) of air terminal connector will penetrate the roof when fastened. If the attic space is tight, we recommend CAULKING threading the Wolf Steel vent pipe collar or equivalent loosely onto the air terminal connector / vent VENT PIPE pipe assembly as it is passed through the attic. The air terminal connector must be located vertically SHIELD...
Page 32: Restricting Vertical Vents
4.3.3 RESTRiCTiNG vERTiCAL vENTS WARNING TURN Off GAS AND ELECTRiCAL SUPPLY BEfORE SERviCiNG ThE APPLiANCE. APPLiANCE MAY BE hOT, DO NOT SERviCE UNTiL APPLiANCE iS COOL. fOR SAfE AND PROPER OPERATiON Of ThE APPLiANCE, fOLLOw ThE vENTiNG iNSTRUCTiON EXACTLY TO AvOiD DANGER Of SUffOCATiON KEEP ThE PACKAGiNG BAG AwAY fROM BABiES AND ChiLDREN. DO NOT USE iN CRiBS, BED, CARRiAGES OR PLAY PENS.
Page 33: Vertical Through Existing Chimney
vERTiCAL ThROUGh EXiSTiNG ChiMNEY WARNING RISK OF FIRE! CO-AXIAL TO CO-LINEAR VENTING CONFIGURATIONS MUST ONLY BE USED IN A NON- COMBUSTIBLE CHIMNEY OR ENCLOSURE. INSTALLATION IN A COMBUSTIBLE ENCLOSURE COULD RESULT IN A FIRE. This appliance is designed to be attached to a 3” (76.2mm) co-linear aluminum ﬂ ex vent system running the full length of a masonry chimney. TERMINATION The ﬂ ex liners accommodate any contours of a masonry chimney, however, it is necessary to keep the ﬂ...
Page 34: Mobile Home Installation
MOBiLE hOME iNSTALLATiON This appliance must be installed in accordance with the manufacturer’s instructions and the Manufactured home Construction and Safety Standard, Title 24 CFR, Part 3280, in the United States or the Mobile home Standard, CAN/CSA Z240 Mh Series, in Canada. This appliance is only for use with the type(s) of gas indicated on the rating plate.
Page 35: Gas Installation
GAS iNSTALLATiON WARNING RISK OF FIRE, EXPLOSION OR ASPHYXIATION. ENSURE THERE ARE NO IGNITION SOURCES SUCH AS SPARKS OR OPEN FLAMES. SUPPORT GAS CONTROL WHEN ATTACHING GAS SUPPLY PIPE TO PREVENT DAMAGING GAS LINE. ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT WITH THE GLASS DOOR OPENED OR REMOVED.
Page 36: Framing
5.0 fRAMiNG WARNING RISK OF FIRE! IN ORDER TO AVOID THE POSSIBILITY OF EXPOSED INSULATION OR VAPOUR BARRIER COMING IN CONTACT WITH THE APPLIANCE BODY, IT IS RECOMMENDED THAT THE WALLS OF THE APPLIANCE ENCLOSURE BE “FINISHED” (IE: DRYWALL / SHEETROCK), AS YOU WOULD FINISH ANY OTHER OUTSIDE WALL OF A HOME.
Page 37: Minimum Framing Dimensions
MiNiMUM fRAMiNG DiMENSiONS 34 7/8" 886mm 18 9/16" 471mm W415-1613 / B / 06.13.16...
Page 38 Minimum clearance to combustible construction from appliance and vent surfaces: Combustible framing: 0" to stand-offs 1" (25mm) to bottom and sides of the vent pipe* 3" (76mm) to top of the vent pipe* Combustible finishing: 0" to rear 0" to front face top and sides Top Exit 50 1/2"...
Page 39: Minimum Enclosure Clearances
MiNiMUM ENCLOSURE CLEARANCES TOP vENT TOP EXiT ENCLOSURE The appliance requires a minimum enclosure height of 50 1/2" (1283mm). For temperature requirements, the enclosure space around and above the appliance must be left unobstructed. NOTE: The vent shield is telescopic and must be adjusted to shield the full depth of the combustible wall penetration.
Page 40: Rear Vent
REAR vENT for rear vent termination not exceeding 10" (254mm) of horizontal vent run. 24 1/8" (613MM) MINIMUM PLUS RISE* REAR EXiT ENCLOSURE The appliance requires a minimum enclosure height of 41 5/8" (1057mm). For temperature requirements, the enclosure space around and above the appliance must be left unobstructed. NOTE: The vent shield is telescopic and must be adjusted to shield the full depth of the combustible wall penetration.
Page 41 MAXiMUM REAR vENT CLEARANCES (EXAMPLE 1) 24 1/8" (613MM) MINIMUM PLUS RISE* REAR EXiT ENCLOSURE The appliance requires a minimum enclosure height of 41 5/8" (1057mm). For temperature requirements, the enclosure space around and above the appliance must be left unobstructed. NOTE: The vent shield is telescopic and must be adjusted to shield the full depth of the combustible wall penetration.
Page 42 MAXiMUM REAR vENT CLEARANCES (EXAMPLE 2) 24 1/8" (613MM) MINIMUM PLUS RISE* REAR EXiT ENCLOSURE The appliance requires a minimum enclosure height of 41 5/8" (1057mm). For temperature requirements, the enclosure space around and above the appliance must be left unobstructed. NOTE: The vent shield is telescopic and must be adjusted to shield the full depth of the combustible wall penetration.
Page 43: Non-Combustible Facing Material
NON-COMBUSTIBLE FACING MATERIAL NON-COMBUSTiBLE fACiNG MATERiAL WARNING: Non-combustible facing material must not project more than 4” (102mm) from the face of the door (all three sides). If greater projections are desired, increase the clearance to the sides and top by 2” (51mm) for every additional 1” (25mm) of projection. If using an optional surround, the same rule applies, starting from the top of the surround.
Page 44: Recessed Installation
RECESSED iNSTALLATiON WARNING iNSTALLiNG A TELEviSiON OR OThER ELECTRONiCS ABOvE ThE APPLiANCE MAY CAUSE DiSCOLOURATiON, MELTiNG OR DAMAGE TO ThE ELECTRONiCS. USE CLEARANCES AS GUiDELiNES AND REfER TO YOUR MANUfACTURER’S iNSTRUCTiONS fOR fURThER iNfORMATiON. MiNiMUM CLEARANCES ChART 6" (152mm) MAx 10"...
Page 45: Minimum Mantel Clearances
TOP OF APPLIANCE MiNiMUM MANTEL CLEARANCES WARNING RISK OF FIRE, MAINTAIN ALL SPECIFIED AIR SPACE CLEARANCES TO COMBUSTIBLES. FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY CAUSE A FIRE OR CAUSE THE APPLIANCE TO OVERHEAT. ENSURE ALL CLEARANCES (I.E. BACK, SIDE, TOP, VENT, MANTEL, FRONT, ETC.) ARE CLEARLY MAINTAINED.
Page 46: Finishing
6.0 fiNiShiNG WARNING RISK OF FIRE! NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE. IF FINISHING THE FRONT OF THE APPLIANCE, IT MUST BE FINISHED WITH ANY NON-COMBUSTIBLE MATERIAL SUCH AS BRICK, MARBLE, GRANITE, ETC. DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS REMOVED, CRACKED, BROKEN OR SCRATCHED.
Page 47: Front Hood Installation
Leave a hand on the glass door during entire door removal. The glass door is secured to the firebox with two spring latches along the top and two along the bottom. Pull the handles of the latches forward, then lift the latches out from the door frame to release the top of the door.
Page 48: Log Placement
THE LOGS ARE FRAGILE AND SHOULD BE HANDLED WITH CARE. 76.1A phazer logs and glowing embers exclusive to Napoleon, provide a unique and realistic glowing effect that is different in every installation. Take the time to carefully position the glowing embers for a maximum glowing effect.
Page 49: Glowing Embers
Reinstall the door and safety screen, refer to your installation manual for installation instructions. Place the right crossover log (W135-0547) onto the pin located in the right side of the rear log. Allow it to rest in the notch of the right log.
Page 50: Battery Back-Up Installation
BATTERY BACK-UP iNSTALLATiON WARNING ENSuRE THE GAS AND ELECTRICAL powER To THE AppLIANCE IS TuRNED oFF. AppLIANCE MAY BE HoT, Do NoT SERvICE uNTIL THE AppLIANCE HAS CooLED. NOTE: in the event of a power failure your appliance can be operated using the battery back-up supplied. Before beginning installation, disconnect the gas and electrical power supply from the appliance.
Page 51: Optional Blower Installation
OPTiONAL BLOwER iNSTALLATiON WARNING ENSuRE THE uNIT IS CoMpLETELY CooL BEFoRE STARTING INSTALLATIoN To AvoID DANGER oF SuFFoCATIoN KEEp THE pACKAGING BAG AwAY FRoM BABIES AND CHILDREN. Do NoT uSE IN CRIBS, BED, CARRIAGES oR pLAY pENS. THIS BAG IS NoT A ToY. KNoT BEFoRE THRowING AwAY.
Page 52: Wiring Diagram (Electronic)
wiRiNG DiAGRAM (ELECTRONiC) WARNING DO NOT WIRE 110 VOLTS TO THE VALVE OR WALL SWITCH This appliance comes equipped with a battery back-up. If this back-up is used, install 4AA batteries (not supplied) into the holder and connect to the wire harness. ACS/IPI SWITCH (OPTIONAL) GREEN ON / OFF ORANGE SWITCH TRANSFORMER IPI / CPI ON / OFF BATTERY HOUSING (SUPPLIED IN MANUAL BAGGIE) VALVE ELECTRONIC DISCONNECT THESE CONNECTIONS TO THE...
Page 53: Operation (Electronic)
7.0 OPERATiON (ELECTRONiC) WARNING IF YOU DO NOT FOLLOW THESE INSTRUCTIONS EXACTLY, A FIRE OR EXPLOSION MAY RESULT CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE. ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT WITH THE GLASS DOOR OPENED OR REMOVED.
Page 54: Operation (Millivolt)
8.0 OPERATiON (MiLLivOLT) WARNING IF YOU DO NOT FOLLOW THESE INSTRUCTIONS EXACTLY, A FIRE OR EXPLOSION MAY RESULT CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE. ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT WITH THE GLASS DOOR OPENED OR REMOVED.
Page 55: Adjustment
9.0 ADjUSTMENT PiLOT BURNER ADjUSTMENT Adjust the pilot screw to provide properly sized fl ame. Turn in a clockwise direction to reduce the gas fl ow. Check Pressure Readings: Inlet pressure can be checked by turning screw (A) counter- clockwise 2 or 3 turns and then placing pressure gauge tubing over the test point.
Page 56: Flame Characteristics
fLAME ChARACTERiSTiCS It’s important to periodically perform a visual check of the pilot and burner ﬂ ames. Compare them to the illustrations provided. If any ﬂ ame 3/8” - 1/2” appears abnormal call a service person. (9.5mm - 12.7mm) FLAME MUST ENVELOP UPPER 3/8" TO 1/2" (12.7mm - 9.5mm) OF THERMOCOUPLE & THERMOPILE 54.2A MiLLivOLT iLLUSTRATED ANTI CONDENSATION SWITCH (MODELS B46NTRE AND B46PTRE ONLY) This appliance has the option to change from an electronic intermittent pilot ignition (IPI) to a standing pilot for cold climates.
Page 57: Maintenance
10.0 MAiNTENANCE MAINTENANCE WARNING MAINTENANCE MAINTENANCE TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE. APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED. DO NOT USE ABRASIVE CLEANERS. DO NOT PAINT THE PILOT ASSEMBLY. This appliance and its venting system should be inspected before use and at least annually by a qualifi ed service person.
Page 58: Annual Maintenance
10.1 ANNUAL MAiNTENANCE WARNING ThE fiREBOX BECOMES vERY hOT DURiNG OPERATiON. LET ThE APPLiANCE COOL COMPLETELY OR wEAR hEAT RESiSTANT GLOvES BEfORE CONDUCTiNG SERviCE. NEvER vACUUM hOT EMBERS. DO NOT PAiNT ThE PiLOT ASSEMBLY. • This appliance will require maintenance which should be planned on an annual basis. •...
Page 59: Door Glass Replacement
/ or blemishes may result. 5.1A AVERTISSEMENT This appliance is factory equipped with 4mm tempered glass. Use only replacement glass available from your LA VITRE CHAUDE CAUSERA DES BRÛLURES. Napoleon® dealer. DO NOT SUBSTITUTE MATERIALS. NE PAS TOUCHER LA VITRE AVANT QU’ELLE AIT REFROIDI. NE JAMAIS LAISSER LES ENFANTS TOUCHER LA VITRE. W415-1613 / B / 06.13.16...
Page 60: Replacements
11.0 REPLACEMENTS WARNING FAILURE TO POSITION THE PARTS IN ACCORDANCE WITH THIS MANUAL OR FAILURE TO USE ONLY PARTS SPECIFICALLY APPROVED WITH THIS APPLIANCE MAY RESULT IN PROPERTY DAMAGE OR PERSONAL INJURY. ** THIS IS A FAST ACTING THERMOCOUPLE. IT IS AN INTEGRAL SAFETY COMPONENT. REPLACE ONLY WITH A FAST ACTING THERMOCOUPLE SUPPLIED BY WOLF STEEL LTD.
Page 61: Overview
W415-1613 / B / 06.13.16...
Page 62: Electronic Valve Training Assembly
W415-1613 / B / 06.13.16...
Page 63: Millivolt Valve Train Assembly
W415-1613 / B / 06.13.16...
Page 64: Accessories
W415-1613 / B / 06.13.16...
Page 65: Troubleshooting (Electronic)
13.0 TROUBLEShOOTiNG (ELECTRONiC) WARNING ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT, WITH THE GLASS DOOR OPEN OR REMOVED. TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE. APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED. DO NOT USE ABRASIVE CLEANERS.
Page 66 SYMpToM pRoBLEM TEST SoLuTIoN Continues to spark Short or loose Verify all connections. Verify the connections from the and pilot lights, but connection in sensor rod. pilot assembly are tight; also verify these connections are main burner will not not grounding out to any metal. light.
Page 67: Troubleshooting (Millivolt)
14.0 TROUBLEShOOTiNG (MiLLivOLT) WARNING ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT, WITH THE GLASS DOOR OPEN OR REMOVED. TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE. APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED. DO NOT USE ABRASIVE CLEANERS.
Page 68 SYMPTOM PROBLEM TEST SOLUTiON Pilot will not light. No spark at pilot burner. Check if pilot can be lit by a match. Check that the wire is connected to the push button igniter. PILOT Check if the push button igniter needs tightening. BURNER THERMOPILE Replace the wire if the wire insulation is broken or frayed.
Page 69 SYMpToM pRoBLEM TEST SoLuTIoN White / grey ﬁ lm forms. Sulphur from fuel is being Clean the glass with a recommended gas appliance deposited on glass, logs or glass cleaner. combustion chamber surfaces. DO NOT CLEAN GLASS WHEN HOT. If deposits are not cleaned off regularly, the glass may become p ermanently marked. Exhaust fumes smelled in Appliance is spilling. Ensure exhaust bracket gasket seal. room, headaches. Check door seal and relief ﬂ ap seal. Check for chimney blockage. Check that chimney is installed to building code. Room is in negative pressure; increase fresh air supply. Check cap gasket on the ﬂ ue pipe assembly. Remote wall switch is in Wall switch is mounted upside down. Reverse. ’OFF’ position; main burner Remote wall switch is grounding. Replace. comes on when gas knob Remote wall switch wire is grounding. Check for ground (short); repair ground or replace wire. is turned to ‘ON’ position. Faulty valve. Replace. 42.3_3 W415-1613 / B / 06.13.16...
Page 70: Warranty
All parts replaced under the President’s Limited Lifetime Warranty Policy are subject to a single claim. During the fi rst 10 years NAPOLEON will replace or repair the defective parts covered by the lifetime warranty at our discretion free of charge. From 10 years to life, NAPOLEON will provide replacement parts at 50% of the current retail price.
Page 71: Notes
16.0 NOTES 44.1...
