Connessioni

Prima di effettuare le connessioni:
* Per prima cosa spegnere tutte le apparecchiature collegate ed effettuare i collegamenti.
* Vedere il manuale utente fornito con ogni singolo componente dell'apparecchiatura.

Collegamento a un PC

Se si collega il computer al monitor LCD è possibile visualizzare le immagini delle schermate del computer.
Alcune schede video e clock pixel oltre 165MHz potrebbero non visualizzare l'immagine correttamente.
Il monitor LCD consente una corretta visualizzazione delle immagini tramite la regolazione automatica del segnale di
temporizzazione configurato in fabbrica.
<Temporizzazione del segnale configurata in fabbrica>
Frequenza di scansione
Risoluzione
Orizzontale
640 x 480 31,5kHz
800 x 600 37,9kHz
1024 x 768 48,4kHz
1280 x 768 48kHz
1360 x 768 48kHz
1280 x 1024 64kHz
1600 x 1200 75kHz
1920 x 1080 66,6kHz

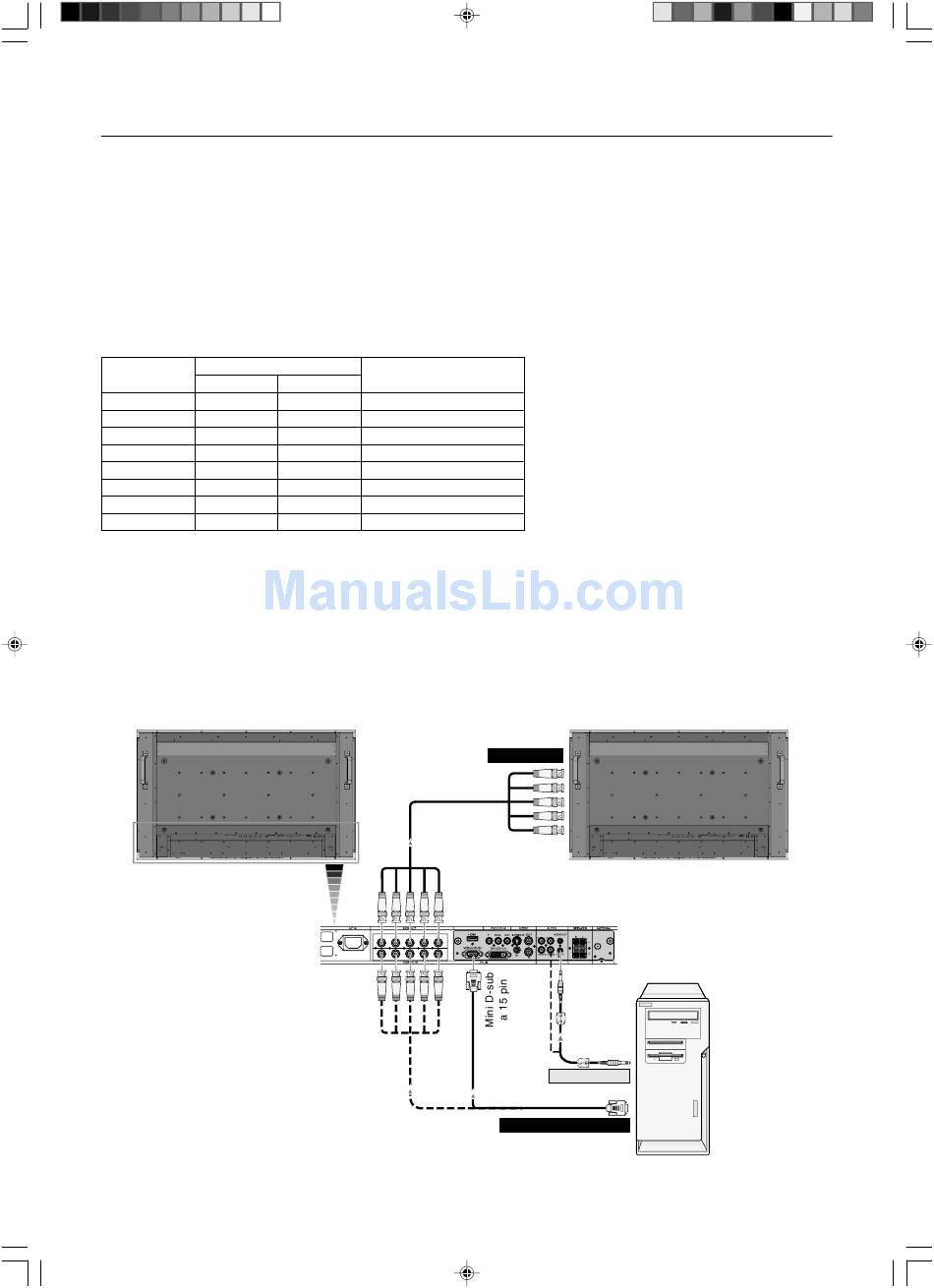

Collegamento del monitor LCD al PC

• Per collegare il connettore VGA IN (mini D-sub a 15 pin) del monitor LCD, utilizzare il cavo di segnale RGB PC - video
(mini D-sub a 15 pin con mini D-sub a 15 pin).
• Per collegare il connettore RGB/HV (BNC) del monitor LCD, utilizzare un cavo di segnale disponibile separatamente (mini
D-sub a 15 pin con BNC x 5). Selezionare RGB/HV dal pulsante INPUT.
•
Nel collegare uno o più monitor LCD, utilizzare il connettore RGB OUT (BNC).
• Le porte AUDIO IN 1, 2 e 3 possono essere utilizzate per l'ingresso audio. Per la connessione, selezionare [IN1], [IN2] o
[IN3] dal pulsante INGRESSO AUDIO.
Monitor LCD
07_Italian
Verticale
60Hz
60Hz
60Hz
60Hz
60Hz
60Hz
60Hz Immagine compressa
60Hz Risoluzione raccomandata
BNC x 5
14
Note
A RGB/HV IN
BNC x 5
Monitor LCD (secondo monitor)
BNC x 5
All'uscita audio
All'uscita RGB analogica
Mini D-sub a 15 pin
Compatibile con PC o IBM
Italiano-14
