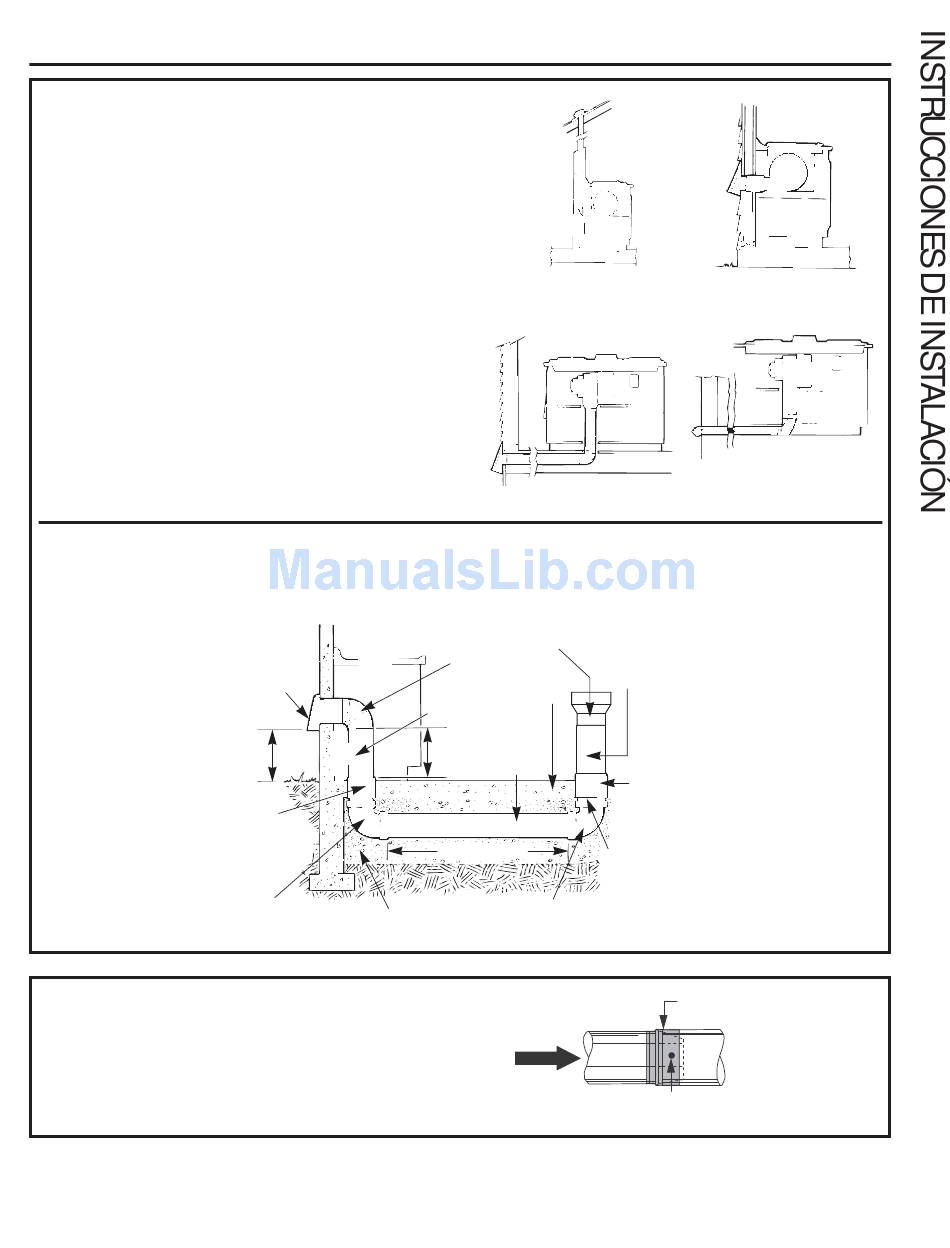

PREPARACIÓN DEL CONDUCTO
Determine el mejor recorrido para el conducto; el mismo
puede ser conducido de diferentes formas dependiendo del
esquema de la cocina.
IMPORTANTE: La salida de la descarga de aire
descendente para esta unidad es rectangular, y con una
medida de 3 ¼" x 10". Planifique el recorrido de forma
consecuente.
Serie de mesadas con distribución típica de tuberías.
A fin de maximizar el rendimiento de la ventilación del
sistema de ventilación:
1. Minimice la longitud del conducto y el número de
transiciones y codos.
2. Mantenga un tamaño de conducto constante.
3. Selle todas las juntas con cinta para conductos a fin de
evitar pérdidas.
4. No utilice conductos flexibles de ningún tipo.
Instale la tubería de modo que el trozo de conducto más
cercano a la unidad de ventilación de aire descendente
encaje DENTRO DE la siguiente pieza del conducto.
Asegure las uniones con tornillos autorroscantes y coloque
cinta para conductos alrededor de las uniones, a fin de sellar
la salida de aire.
49-80777
Información de diseño
Arreglo opcional del conducto bajo una losa de
concreto. Se deberá usar un conducto de PVC si se
instalará bajo una losa de concreto.
NOTA: Tubería de cloaca de PVC tipo
PSM 12454-B Norma 40 ASTM D1785.
Codo Metálico de
6" (15 cm) de
Diám. y 90º
Tapa de Pared
Conducto Metálico
de 6" (15 cm) de Diám.
Mín. de
Máx. de
12"(30 cm)
16"(40.6 cm)
Acople de
PVC de
6"(15 cm)
de Diám.
Codo para Tubería
de Cloaca de
Embale de forma bien ajustada
6" (15 cm) de Diám.
con grava o arena completamente
alrededor de la tubería.
Pared interna
del gabinete
Pared interna hacia arriba hasta
el techo o la parte saliente
Península o una isla
Entre vigas del piso
Transición Rectangular
de 3 ¼" x 10" a Circular de 6"
Conducto
Metálico de
6" (15 cm)
de Diám.
Losa de
Concreto
Tubería de
Cloaca
de PVC
de6"(15 cm)
de Diám.
Tubería
Máx. de 30'-0"(9.14 m)
de Cloaca
de PVC
de 6"(15 cm)
de Diám.
Codo para Tubería de
Cloaca de 6"(15 cm) de Diám.
Flujo
de Aire
Pared externa
del gabinete
Directamente hacia el exterior
Península
A través del espacio de las
patas del gabinete
Acople de
PVC de
6"(15 cm)
de Diám.
Cinta para Conducto
sobre la Unión y el Tornillo
Tornillo
