YORKVILLE ysm1p Owner's Manual
  1. Manuals
  2. Brands
  3. YORKVILLE Manuals
  4. Speakers
  5. YSM1P
  6. Owner's manual

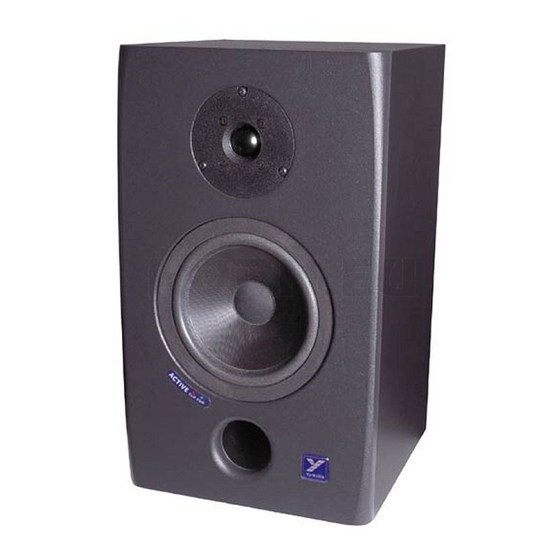

YORKVILLE ysm1p Owner's Manual

Active studio monitor
Hide thumbs Also See for ysm1p:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Service Manual
YSM1
A C T I V E S T U D I O
P
M O N I T O R
         
O W N E R ' S M A N UA L
M A N U E L D E L ' U T I L I S AT E U R
MODEL TYPE: YS1016
Manual-Owners-ysm1p-2-00-3v0.pdf

Advertisement

loading
Need help?

Need help?

Do you have a question about the ysm1p and is the answer not in the manual?

Questions and answers

Related Manuals for YORKVILLE ysm1p

Summary of Contents for YORKVILLE ysm1p

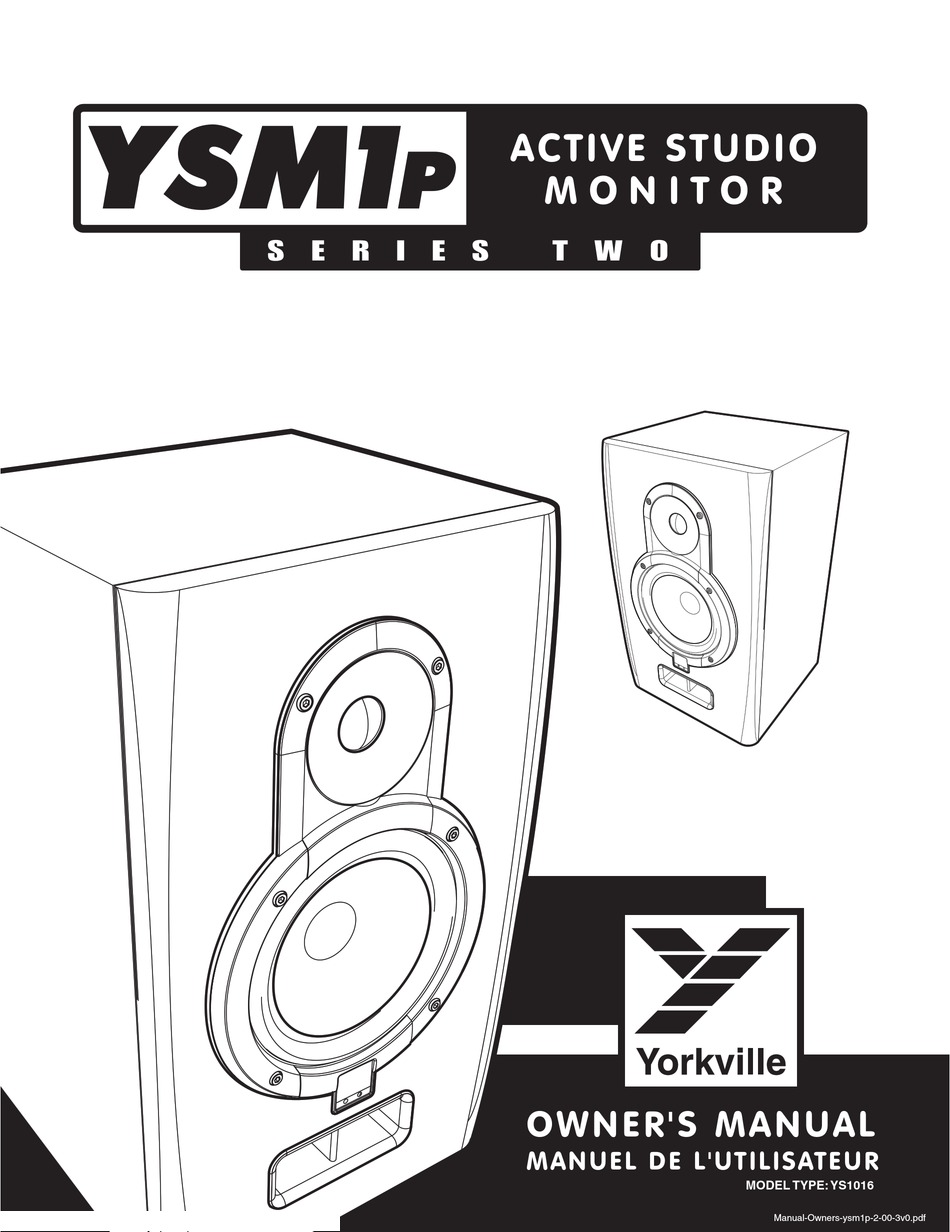

  • Page 1           O W N E R ' S M A N UA L M A N U E L D E L ' U T I L I S AT E U R MODEL TYPE: YS1016 Manual-Owners-ysm1p-2-00-3v0.pdf...

  • Page 2: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS This lightning flash with arrowhead symbol, The exclamation point within an equilatereal within an equilateral triangle, is intended to alert triangle is intended to alert the user to the the user to the presence of uninsulated presence of important operating and “dangerous voltage”...
  • Page 3 The input cable can be either XLR or ¼ inch T.R.S. (balanced). On the front of the YSM1p Series 2 a blue Power LED and a red input Clip LED are featured for quick status checks from the engineer’s chair. The cabinet is finished in an attractive, charcoal gray vinyl...

  • Page 4: Input Connection

    XLR connectors (unbalanced ¼ inch jacks can be used). Each YSM1p Series 2 should be connected to a single line-level source; e.g., the Right or Left line output from a mixer or preamp. If you want to use multiple YSM1p Series 2s, they can be intercon- nected using “Y” adaptors.

  • Page 5: Power Switch

    When the limiter switch is in the 'out' (disabled) posi- tion, the loudspeaker's woofer and tweeter will still be protected from audio signals. If the Clip LED becomes active, reduce the Trim Level on the YSM1p Series 2, the preamp, or mixer output level to maintain normal operation.
  • Page 6 YSM1 SPL vs Freq dB SPL 4.3.0.290 Com pany: Yorkville Sound YSM1p Series 2 frequency response YSM1p Series 2 Environmental Processing YSM1p Series 2 Speaker Placement...
  • Page 7 115 watts (85 watts pour le haut-parleur et 30 watts pour le tweeter) et produit un taux de distorsion de moins de 0.05%. La YSM1p Series 2 est aussi doté d’un réglage d’entrée variable de +9/-6dB, un limiteur qui peut être désen- gagé, un limiteur de pour protéger contre une trop grande puissance spécialisé...
  • Page 8 L’entrée peut être faite avec des prise de type XLR ou ¼ pouce - Pointe-Bague-Manchon (symétrique). La YSM1p Series 2 est doté d’une DEL bleue qui indique la mise en opéra- tion et une DEL rouge d’écrêtage sur le panneau avant du moniteur pour permettre une vérification rapide et facile de la chaise de l’ingénieur.
  • Page 9 Bi Amplification La YSM1p Series 2 utilise deux amplificateurs. Un pour le tweeter et un pour le woofer. Ce système qui utilise un filtre séparateur électronique actif est communément appelé “bi amplification.” Ce type de circuit séparateur de fréquences divise le signal plus effi-...
  • Page 10 (quand le limiteur d’écrêtage est désarmé) les limiteur internes resteront armé. Si le limiteur d’écrêtage devient actif, réduisez le niveau d’entrée sur la YSM1p Series 2 ou le niveau de sortie du préamplificateur ou de la table de mixage de façon à maintenir une opération normale...
  • Page 11 YSM1 YSM1p Series 2 Environmental Processing YSM1p Series 2 Speaker Placement...
  • Page 12 6.5 inch bordure en mousese, woofer de 100 watt 1 inch tweeter à dôme mou, refroidit au ferrofluide Blindage de champs Magnétique Le YSM1p équipé d’un blindage électro-magnétique pour protéger votre écran d’ordinateur par l’utilisation d’un système à double aimants appliquées aux Woofer et Tweeter Fréquence de coupure...
  • Page 13 40 Hz - 20 kHz (+/-3 dB) Speakers 6.5 inch foam-surround, 100 watt woofer 1 inch soft-dome tweeter, ferro-fluid cooled Magnetic Shielding the YSM1p is electro-magnetically shielded to protect your computer monitor by using dual magnets on woofer and tweeter Crossover Frequency 2.5 kHz Controls...
  • Page 14 0,3A ° 60Hz 0.5A RING (-) 180 ° TIP (+) 0 DESIGNED BY YORKVILLE SOUND • TORONTO, CANADA MADE IN CHINA WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE INPUT THIS APPARATUS TO RAIN OR MOISTURE...
  • Page 16 WORLD HEADQUARTERS CANADA U.S.A. Yorkville Sound Yorkville Sound Inc. 550 Granite Court 4625 Witmer Industrial Estate Pickering, Ontario Niagara Falls, New York L1W-3Y8 CANADA 14305 USA Voice: (905) 837-8481 Voice: (716) 297-2920 Fax: (905) 837-8746 Fax: (716) 297-3689 Printed in China...
