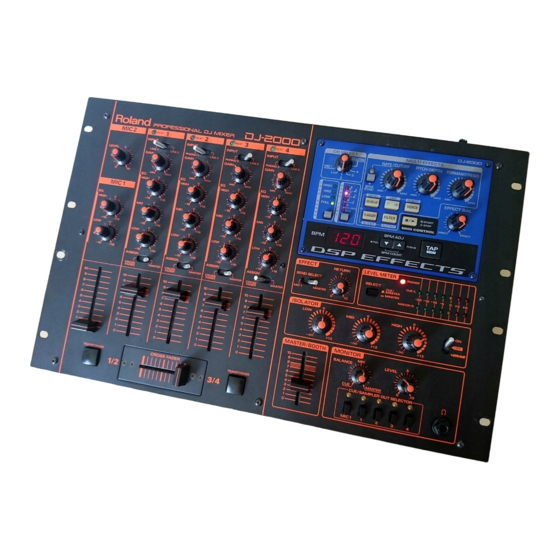

Roland DJ-2000 Service Notes

May, 1998
DJ-2000

TABLE OF CONTENTS

SPECIFICATIONS / INPUT AND OUTPUT STANDARD •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1, 2
PANEL LAYOUT •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
EXPLODED VIEW•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4
PARTS LIST •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5, 6
IDENTIFYING THE VERSION NUMBER •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7
TEST MODE ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7, 8
BLOCK DIAGRAM ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9
CIRCUIT BOARD
DSP BOARD ASSY (71018267) •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••10
MIXER BOARD ASSY (71017901) / PHONES BOARD (71017990)
JACK BOARD A (71017934) / JACK BOARD B (71017967) •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11
SW BOARD A ASSY (71018278) / SW BOARD B ASSY (71120867) ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12
PS BOARD 1 ASSY (71019190) / PS BOARD 2 ASSY (71017890) /
MIDI BOARD ASSY (71120889) / TRANS BOARD ASSY (* * * * * * * * ) •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13
CIRCUIT DIAGRAM
DSP BOARD ASSY•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14
MIXER BOARD ASSY 1/3•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15
MIXER BOARD ASSY 2/3•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16
MIXER BOARD ASSY 3/3+PHONES •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••17
JACK BOARD A+JACK BOARD B ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18
PS1+PS2+TRANS BOARD ASSY•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19
SW BOARD A ASSY •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••20
SW BOARD B ASSY •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21
MIDI BOARD ASSY ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22
Copyright c 1998 by ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permission of
ROLAND CORPORATION.
17059928
DJ-2000
MAIN SPECIFICATIONS/INPUT AND OUTPUT STANDARDS
Specifications
Issued by RJA Frequency Response•••••••••••••••••••••••••••••••••••••• 20Hz~20kHz + 1dB(GAIN = min)
Total Harmonic Distortion••••••••••••••••••••••••••••••••• 0.05% or less(20Hz to 20kHz rated output)
SN Ratio ••••••••••••••••••••••••••••••••••••••••••••••••••••• 80dB(Input terminated with 150W, IHF-A,Typ.)
Crosstalk ••••••••••••••••••••••••••••••••••••••••••••••••••••• -70dB or less(1kHz between channels)
Page
Equalizer ••••••••••••••••••••••••••••••••••••••••••••••••••••• HIGH
Isorator ••••••••••••••••••••••••••••••••••••••••••••••••••••••• HIGH
Power••••••••••••••••••••••••••••••••••••••••••••••••••••••••• AC100V(50/60Hz), AC117V,AC230V,AC240V
Power Consumption ••••••••••••••••••••••••••••••••••••••• 35W
Dimensions •••••••••••••••••••••••••••••••••••••••••••••••••• 482.0(W)x310.4(D)x111.9(H)mm (7U)
Weight •••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6.8kg / 16lbs
Accessories ••••••••••••••••••••••••••••••••••••••••••••••••• Owner's Manual English(#71018723)
Options ••••••••••••••••••••••••••••••••••••••••••••••••••••••• Cross Fader for replacing : CFX-1
* In the interest of product improvement, the specifications and /or appearance of this unit are subject to change without prior notice.
Input Standard
Input Socket
MIC1
MIC2
LINE1-5
PHONO1-3
RETURN
Output Standard
Output Socket
MASTER OUT
SEND OUT
SAMPLER OUT
PHONES
* 0dBm=0.775 Vrms
Printed in Japan (CR) ACE0 1
_
-70dB or less(1kHz between L and R)
: + 16dB(12kHz shelving type)
_
: + 16dB(2kHz peaking type)
_
MID
: + 16dB(40Hz shelving type)
_
LOW
:- ¥ ~+12dB
:- ¥ ~+12dB
MID
:- ¥ ~+12dB
LOW
19(W)x12-1/4(D)x4-7/16(H) inches
AC Cord
Euro Converter Plug (#00905234) 230VE only
Rated Input Level Non-Clip Max, Input Input Impedance
-50dBm(2.45mV) -10dBm(245mV) 2.2k½
-50dBm(2.45mV) -10dBm(245mV) 2.2k½
-20dBm(77.5mV) 0dBm(775mV) 22k½
(GAIN = max) (GAIN = max)
+24dBm(12.3V)
+4dBm(1.23V)
(GAIN = min) (GAIN = min)
-55dBm(1.38mV) -35dBm(13.8mV) 50k½
(GAIN = max) (GAIN = max)
-31dBm(22mV) -5dBm(138mV)
(GAIN = min) (GAIN = min)
-10dBm(245mV) +10dBm(2.45V) 100k½
Rated Output Level Non-Clip Max, Output Output Impedance
+4dBm (1.23V) +20dBm (7.75V) 300½
0 dBm (0.775V) +16dBm (4.89V) 2.2k½
-10dBm (245mV) +10dBm (2.45V) 2.2k½
-10dBm (245mV) +10dBm (2.45V) 2.2k½
----------- 1W+1W *1 10½
*1: Both Channels 33½ Loaded
100V : (#13499219)
117V : (#13499220)
230V : (#13499221)
240VA : (#13499222)
Type of Connectors
XLR-3-31 TYPE(UNBAL)
1/4"TRS PHONE(UNBAL)
1/4"TRS PHONE(UNBAL)
RCA
RCA
1/4" PHONE
Type of Connectors
1/4" PHONE
RCA
1/4" PHONE
RCA
1/4" STEREO PHONE
