Summary of Contents for Vicovation VICO-MF2 GPS
- Page 2 Index English 中文...

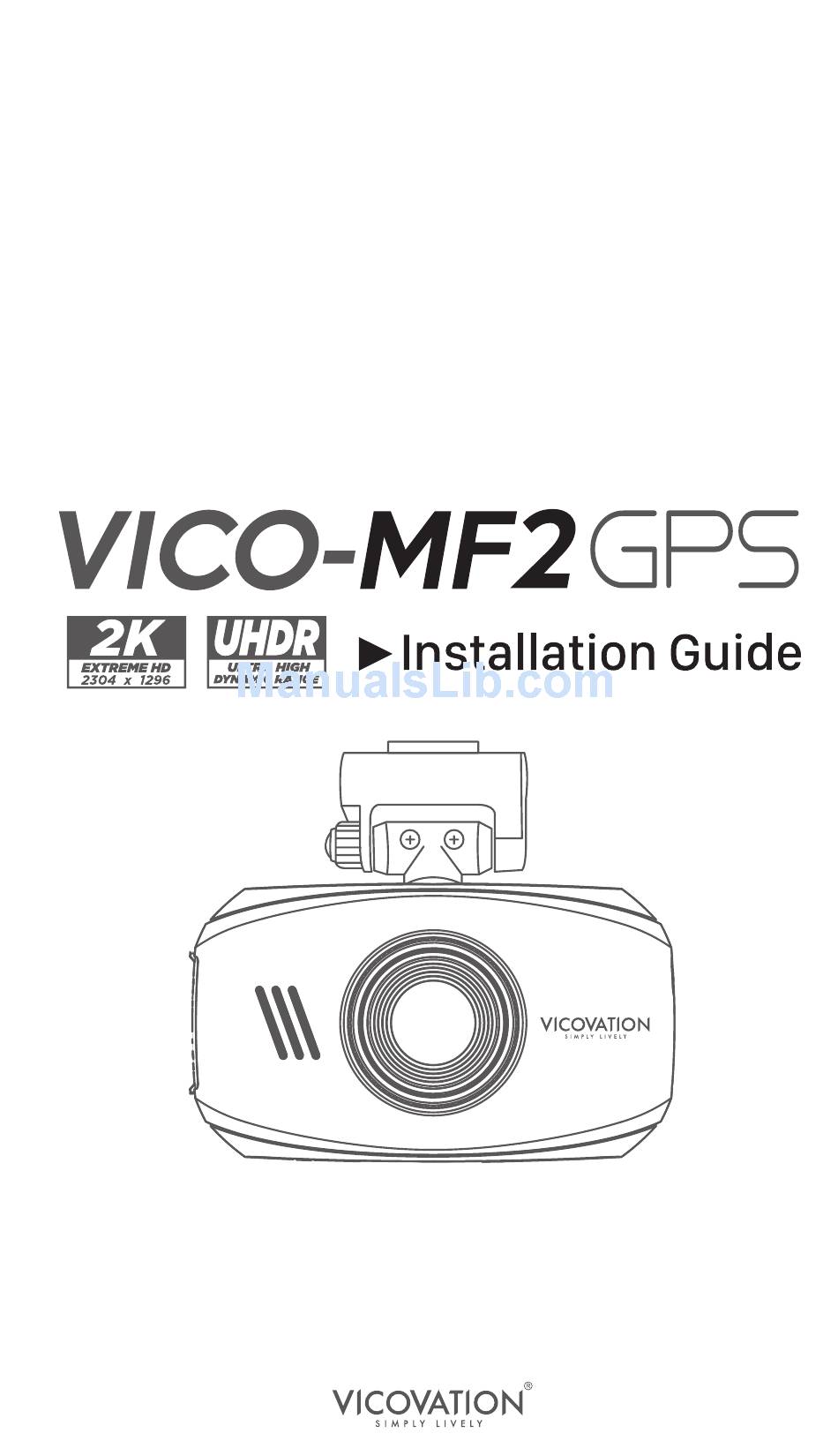

- Page 3 Vico-MF2 Installation Guide Thank you for choosing Vico-MF2 Car Camcorder. To ensure safety, please read this manual carefully before installation. Vico-MF2 Exterior Overview : Start/Stop Recording/Confirm Emergency Recording /Menu/Return Up/Change Exposure Values Down/Mute External GPS socket Power button LED Indicator for Power LED Indicator for Recording...
- Page 4 Vico-MF2 Accessories： Vico-MF2 Accessories： Adhesive 4 Meters Suction Cup Mount USB cable Windscreen Mount MF2 Power Cable Installation guide Warranty card GPS Module Advanced Driver Assistance System(ADAS) can be unlocked after connected with GPS Module. 1. Lane Departure Warning System 2.
- Page 5 Suction Cup Mount Installation Please make sure to face the direction of the mounts toward the windshield. Vico-MF2 + Suction Cup Mount Vico-MF2 + 3M Adhesive Windscreen Mount English...
- Page 6 Installation Steps In order to keep the device functioning properly, please use the VicoVation power cable that comes with the package at all times. Plug the power cable into the D/C outlet then connect the USB side with Vico-MF2 insert into the power port.
- Page 7 Camera and Cord Installation Insert the memory card into microSD Card Slot following the direction shown in the picture. Push to the end until you hear a light click. Vico-MF2 supports 1296p/1080p recording, and a class 10 memory card must be used.
-
Page 8: Main Display Icons
Main Display Icons Recording Mode Interface Icons on the upper side bar (from Icons on the left side bar left to right) : (from top to bottom) : Recording Mode / Recording Mode / GPS Indicator Power Memory Card Speed Warning setting / G-Sensor Function Indicator ADAS / HDR / EV / Recording Resolution /... -
Page 9: Main Settings
Main Settings Instructions on entering Menu: Stop recording then press EMERGENCY on the lower left corner to enter Menu. There are two labels on the upper right corner in the Menu, press EMERGENCY on the lower left corner to switch. Press twice to exit. 《Label 1》... -
Page 10: Playback Settings
Playback Settings Enter Playback Mode： Under Recording Mode, press CONFIRM on the upper left to stop recording. Then press SWITCH on the lower right twice to enter Playback Mode. After entering Playback Mode, press Up button on the upper right to switch in between Emergency Recording folder and Normal Recording folder. -
Page 11: Emergency Recording Settings
3-Axis G-Sensor Settings Vico-MF2 is equipped with 3-Axis G-Sensor. Emergency Recording can automatically be trigged when impacts are sensed. In order to avoid false alert, this setting is OFF by default. Please turn on this function once the device is properly installed in car. Off(Default) High Medium... - Page 12 Accessories Vico-Power PLUS (Optional Accessory) Power PLUS is a power safety device which connects to car battery to work with Dash Cam/Black Box, continuously providing power after engine-off while parking. Together working with Parking Surveillance function, your Dash Cam can have motion-detection recording after you left your car, for having full protection of your car.
- Page 13 HD-Player After connecting to the computer using the Vico-USB cable, HD Player would automatically appear in the folder. Install HD Player onto the computer. Choose SD card to play files.Player would display GPS tracking and 3-Axis G-Sensor data. English...
-
Page 14: Limited Warranty Service
(body units only) and Vico-Power PLUS. 6 months limited warranty is available on all the accessories of VicoVation. The original valid proof of purchase will be required. The limited warranty is only valid in the countries where this product is sold. - Page 15 Vico-MF2 Ultra-HDR行車紀錄器安 裝操作指南 感謝您選購Vico-MF2 Ultra-HDR行車紀錄器，請詳閱安裝操作指 南，並注意相關提醒，正常操作主機。 Vico-MF2 產品外觀介紹 1. 錄影鍵 (確認鍵) 2. 緊急錄影鍵 (進 選單/返回鍵) 3. 向上鍵 (調整EV 值) 4. 向下鍵 (快速靜 音/錄音，模式切 換) 5. GPS模組接口 6. 電源開關 7. 電源指示燈 8. 錄影指示燈 9. GPS訊號指示燈 10. 百萬像素鏡頭 11. 車充電源接口 12. Mini HDMI輸出接口 13.
- Page 16 Vico-MF2 產品盒內標準配件 MF2產品盒內標準配件內容： 黏貼式支架 原廠4米車充 USB連接線 主機 吸盤式支架 快速安裝指南 保固卡 GPS模組 安裝GPS模組後，主機增加智 慧行車輔助系統。 1.車道偏離警示 2.起步提醒 3.前車碰撞警示 4.行車軌跡記錄 5.疲勞駕駛提醒 6.超速提醒 7.低光源提醒 8.台灣地區定點測速照相提醒 Ultra-HDR (高動態影像) @1080p 30fps HDR錄影模式 MF2內建視連科最新的高動態影像錄影模式，可以在夜間平衡影像的 亮部及暗部，產生極高品質的畫面。 預設的解析度為1080p 30fps HDR錄影模式。 ULTRA HIGH DYNAMIC RANGE 中文...
- Page 17 支架安裝說明 盒內附有專用吸盤式支架以及黏貼式支架。安裝方式如下圖，使用 者可自行選擇適合自己愛車的方式以及安裝位置。 安裝以不影響行車視線為原則，請特別注意。 主機 + 吸盤式支架 主機 + 黏貼式支架 中文...
- Page 18 車用環境安裝方式 安裝步驟 請務必使用Vicovation原廠車充線，以確保主機運作正常。 請將車充電源線接至汽車點菸座，另一端接至主機的車充電源接口 (請 特別留意，誤接到USB輸出接口會導致主機運作異常)。 建議安裝位置與電源走線 簡易DIY走線方式：車充電源線可由副駕駛座(腳踏墊下方)，往上走右邊A 柱內側防水膠條(可能需要工具輔助，請注意復原膠條位置。)，再經由副駕 駛座遮陽板上固定，走至主機。 建議安裝區域 特別注意 若您的愛車A柱內有安全氣囊，建議由專業人員協助安裝，不建議自行埋 線安裝。 安裝時請注意防水膠條的位置復原，否則可能影響車門防水性能。 請務必使用盒內專屬車充電源線，請勿使用其他車充電源。 中文...
- Page 19 開始操作 請依照正確方向插入 MicroSDHC / SDXC 記憶卡。 輕推到底後會有輕微喀擦聲。 (請注意卡片金手指方向) Vico-MF2支援1296p/1080p錄 影，嚴禁使用Class10等級以 下之記憶卡。 錄影時間對照表 (不含緊急錄影時間) 2560p 30fps 1296p 30fps 1080p 30fps 720p 60fps 720p 30fps 60 mins 60 mins 70 mins 90 mins 130 mins 16GB 120 mins 120 mins 140 mins 180 mins 260 mins 32GB...
- Page 20 主畫面圖示與操作說明 一般錄影模式 畫面左側直行 由上而下依次為 畫面上方橫列由左至右依次為： 當前模式 當前模式 / (錄影模式 / 拍照模式 / 回放模式) / GPS訊號 / 車充電源圖示 / 超速提醒設定值 / 記憶卡圖示 / 智慧行車輔助功能圖示 / 碰撞感測器運作圖示 / 錄影解析度 / EV值 / 影像大小 / 錄影時間 / 循環錄影檔案大小 錄音靜音圖示 000:19:48 0.0 EV 拍照模式 模式切換方式...
- Page 21 選單功能介紹 進選單方式 先停止錄影→按左下方緊急錄影鍵，即可進入選單。 選單上方右側共有兩個標籤，切換標籤方式請按左下方緊急錄影鍵。 《標籤一》 影像解析度設定： 設定錄製影像解析度大小。預設值為1080p HDR。 影像品質： 設定影像壓縮品質。預設值為優質。 光源頻率： 依照各國光源環境調整。預設為自動判斷。 日期浮水印設定： 開啟或關閉浮水印。預設為開啟。 [智慧行車輔助系統]： 設定台灣地區定點測速照相警示、車道偏離警示、開大燈 提醒、前車起步提醒、前方碰撞提醒、疲勞駕駛提醒。 循環錄影設置： 可設定每個影像檔案時間為1分鐘 / 3分鐘 / 5分鐘。預設 值為3分鐘。 時區設定： 設定GPS時間校正區域。預設值為+8。台灣地區應設為 +8。 曝光值設定： 可調整整體曝光值。 超速提醒設定： 設定提醒速限。預設值為關閉。(需加裝GPS模組) 按鍵燈設定： 設定按鍵的LED燈。預設值為開啟。 重力感應靈敏度設定： 設定重力感測器靈敏度。預設值為中靈敏度。 停車監控模式： 關閉或開啟停車監控模式。預設值為關閉(此功能為停車 監控專用)。 《標籤二》 語言設定： 可選擇操作語言為繁體中文...
- Page 22 回放操作 進入回放模式： 1. 錄影模式下，先按左上方確認鍵，停止錄影。然後按壓右下方切換鍵 兩次進入回放模式。 2. 進入回放模式後，按右上方上鍵可以切換緊急錄影資料夾或是一般錄 影資料夾。 3. 按確認鍵後可以開始選擇欲瀏覽的檔案，再按確認鍵即可撥放。 使用電腦撥放 使用盒內附的USB連接線，一端接到主機的USB輸出接口，另一端與電 腦連接。 連接電腦後，主機會開機並且進入USB模式。此時可以透過瀏覽資料 夾的方式點選欲瀏覽的檔案。 建議將檔案複製到電腦後撥放，避免因傳輸速度不足造成影片撥放不 順暢。 首次與電腦連接時，主機會自動在SD卡內建立一個新的撥放器。消費 者可利用撥放器來撥放含有GPS軌跡資訊的影片。使用Windows作業 系統點選該程式時，請按右鍵，選擇“以系統管理員身份執行”。若 未以“系統管理員身份執行”，可能無法正常使用。 中文...
- Page 23 三軸G-Sensor碰撞感測器 Vico-MF2配備G-Sensor碰撞(三軸重力)感測器，能在碰撞發生 時，自動觸發緊急錄影功能。為了避免誤動作發生， G-Sensor功能預設值為關閉，請在車內安裝完畢之後進入選 單開啟此功能。 關閉(預設) 高 中 低 緊急錄影介紹 行車途中，遇見特殊狀況或緊急事故時，可手動觸發緊急錄影(左下 方按鍵)。此時螢幕上方會出現一個黃色三角形符號。 緊急錄影觸發點的前10秒以及後20秒(圖)影像，會儲存成一個獨立 三十秒的影像檔案存放在EVENT資料夾下，不受循環錄影複寫。 HD-Player 使用產品盒內所附的Mini-USB線，連接主機USB輸出孔與電腦，主機 會自動產生軌跡記錄播放軟體。 中文...
- Page 24 HD-Player 安裝HD-Player至電腦之後，選擇SD卡播放影像檔案，播放器會同步秀 出GPS軌跡路徑與3軸G-Sensor的感應值。 其他選購配件 Vico Power-PLUS (選配) Power-PLUS是一個車輛電力監控保護裝置,與車用電瓶連 接後,可在引 擎熄火之後持續供電給行車記錄器,提供停 車監控功能使用。同時監控 電瓶電壓狀態,電壓過低自動 斷電,避免電量過度消耗而無法發動引擎。 Power-PLUS 提供完整全面的保護功能,包含: 1. 低電壓斷電保護 2. 溫度過高斷電保護 3. 計時斷電保護 4. 大電流與突波電流保護 中文...
- Page 25 售後服務支援 有任何安裝操作問題，歡迎來信或是致電視連科客服中心。 Email:Service@vicovation.com 客服專線:02-2627-5883轉分機22, 23客服部 行動客服專線:0975-023-262 視連科客服中心地址:台北市內湖區瑞光路358巷38弄36號2樓之2 客服時間:週一~週五上午10:00~12:30，13:30~19:00 (例假日與國定假日除 外) 歡迎您加入視連科Facebook專頁www.facebook.com/VicoVation，可得到第 一手產品相關資訊與更新軟體資源，有任何問題也可以直接於Facebook留言 提問。 中文...
- Page 26 維修服務與保固條款 視連科保證產品皆經過完整測試，避免原物料及加工過程之瑕疵，並 符合所公佈之規格。若產品在保固期間內，於正常環境使用下有任何 不良或損壞發生，您可與原購買的經銷商連絡，透過原購買經銷商寄 回視連科維修。若有其他相關維修問題，也歡迎您直接撥打客服專線 與我們聯繫。 客服專線：02 -2627-5883轉23 行動客服專線：0975-023-262 LINE線上客服ID：vicovation 視連科客服部地址： 台北市內湖區瑞光路358巷38弄36號2樓之2 免付費維修服務保固說明 視連科產品主機提供一年保固，自消費者之原始購買日起算一年 。用戶須出示原始購買日之證明 (發票或是保固卡) 始能享有保固 服務。若無法提供正常購買證明，視連科將依產品序號判定保固 期間。 若產品主機在購買七日內 (含)，於正常操作下發生硬體故障，視 連科提供免費更換新品。 所有配件 (車充，支架，線材)為耗損品，自購買日起享有六個月 的免費保修服務。 如逾保固期之維修與配件更換則另行報價收費。 中文...
