Instruction Manual
m
i
c
r
o
s
c
o
p
e
s
i
T
A
L
Y
Ver. 1.0.0

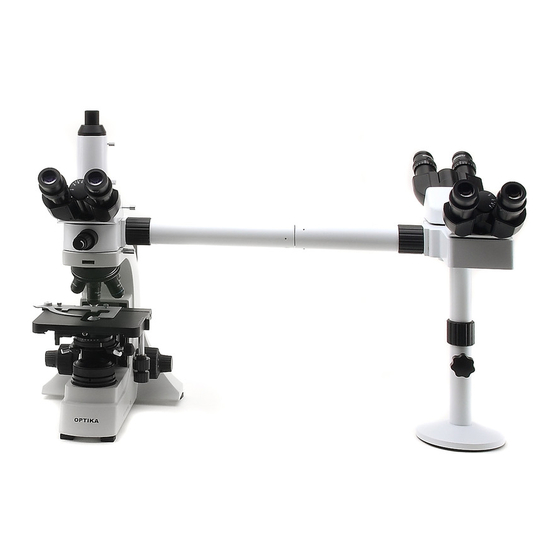

B-500Ti-2/3/5
ASSEMBLY MANUAL
GUIDA PER IL MONTAGGIO
OPTIKA MICROSCOPES - ITALY
www.optikamicroscopes.com - info@optikamicroscopes.com
Advertisement
Related Manuals for Optika B-500Ti-2
Summary of Contents for Optika B-500Ti-2
- Page 1 Ver. 1.0.0 B-500Ti-2/3/5 ASSEMBLY MANUAL GUIDA PER IL MONTAGGIO OPTIKA MICROSCOPES - ITALY www.optikamicroscopes.com - info@optikamicroscopes.com...
- Page 2 Optika reminds that the present manual contains important informations for a safe use and a correct maintenance of the instrument. It has to be available for each user.
-
Page 3: Unpacking And Assembly
2.0 unPACKInG And ASSEMBLY The multidiscussion system is housed in a moulded Styrofoam container. Remove the tape from the edge of the container and lift the upper part of the container. Take care not to let optical items fall out end get dam- aged. - Page 4 2.0 unPACKInG And ASSEMBLY 2.4 Begin to place the connection tubes on both sides of the splitter attachment. Firmly screw the black ring nut. (Fig. 3-). Every connection is identified by a letter printed on « both sides of the connection. Make sure to match the letters in order to correctly assemble the micro- scope..
- Page 5 2.0 unPACKInG And ASSEMBLY 2.8 Adjust the height of the multi-head holder. Loosen the base fixing knob (1), unscrew the base () in or- der to reach the desired height, then lock the knob. (Fig. 7). Fig. 7 2.9 Insert the optical head (always matching the refe- rence letters) and screw the black fixing ring.
- Page 6 2.11 Insert the provided eyepieces (WF10X/0) into bi- nocular heads. (Fig. 10). Fig. 10 2.12 Repeat all these operations for all the other observa- tion points. 2.13 Install the trinocular head over the splitter, directly onto the microscope body. (Fig. 11) Fig.
- Page 7 Optika ricorda che il presente manuale contiene informazioni importanti per un uso sicuro e una corretta manutenzione dello strumento. Esso deve quindi essere accessibile a chiunque lo utilizzi.
- Page 8 2.0 rIMozIonE dELL’IMBALLAGGIo E MontAGGIo Il dispositivo per multi-osservazione si trova in un imballaggio di polistirolo espanso stampato. Dopo aver tol- to il nastro adesivo da tutti gli imballi, sollevare la metà superiore dell’imballaggio. Fare attenzione a non far cadere o danneggiare le componenti ottiche. Estrarre tutte le parti dai singoli alloggiamenti nell’imballaggio ed appoggiarli su di un piano stabile.
- Page 9 2.0 rIMozIonE dELL’IMBALLAGGIo E MontAGGIo 2.4 Collegare la prima parte del tubo di estensione al de- viatore ottico. Inserire il tubo nel deviatore fino in fon- do ed avvitare completamente l’anello nero di tenuta. (Fig. 3-). ogni singolo punto di connessione è identificato «...
- Page 10 2.0 rIMozIonE dELL’IMBALLAGGIo E MontAGGIo 2.8 Regolare l’altezza della colonna di supporto del tubo di estensione. Allentare la manopola di ser- raggio della base (1), svitare la base () fino a rag- giungere l’altezza desiderata, serrare la manopola. (Fig. 7). Fig.
- Page 11 2.0 rIMozIonE dELL’IMBALLAGGIo E MontAGGIo 2.11 Inserire gli oculari in dotazione (WF10X/0) nelle testate di osservazione. (Fig. 10). Fig. 10 2.12 Ripetere le stesse operazioni per tutti gli altri punti di osservazione. 2.13 Montare la testata trinoculare sul deviatore ottico di- rettamente sopra il corpo del microscopio.
- Page 12 Puig i Pidemunt, nº 28 1º 2ª - (Pol. Ind. Plà d’en Boet) 08302 MATARO (Barcelona) España Tel: +34 937.586.245 +34 937.414.529 New York Microscope Company Inc 100 Lauman Lane, Suite A, Hicksville, New York 11801, USA Tel.: 877.877.7274 - Fax: 516.801.2046 www.microscopeinternational.com - info@nyscopes.com OPTIKA MICROSCOPES - ITALY www.optikamicroscopes.com - info@optikamicroscopes.com...
