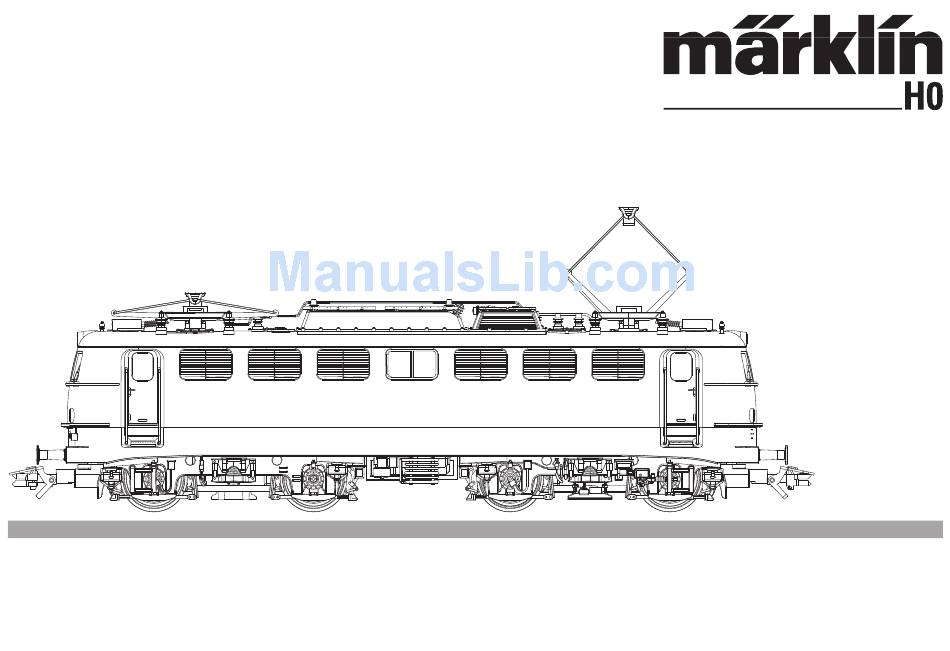

- Page 1 Modell der E 40 / BR 140 37403...
-
Page 2: Table Of Contents
Seite Page Inhaltsverzeichnis Sommaire Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Allgemeine Hinweise Informations générales Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Inhoudsopgave... - Page 3 Página Sida Indice de contenido Innehållsförteckning Aviso de seguridad Säkerhetsanvisningar Informaciones generales Allmänna informationer Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register El mantenimiento Underhåll och reparation Recambios Reservdelar Indholdsfortegnelse: Side Pagina Indice del contenuto Vink om sikkerhed Avvertenze per la sicurezza Generelle oplysninger Avvertenze generali...
-
Page 4: Informationen Zum Vorbild
Information zum Vorbild Information about the Prototype Auch die E 40/BR 140 entstammt dem Neubeschaffungsprogramm The class E 40/140 also came from the new procurement program der 1950er-Jahre. Technisch gesehen ist die E 40 eine für den Gü- of the Fifties. From a technical point of view the class E 40 is a terzugdienst modifizierte E 10.1. -
Page 5: Informations Concernant La Locomotive Réelle
Informations concernant la locomotive réelle Informatie van het voorbeeld La E 40/BR 140 est elle aussi issue du programme des nouvelles Ook de E 40/BR 140 stamt uit het nieuwe aanschafprogramma uit acquisitions des années 1950. D’un point de vue technique, la de jaren 1950. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssy- • Erkennung der Betriebsart: automatisch. stem (Märklin Wechselstrom, Märklin Delta, Märklin Digital • Einstellbare Adressen: 01 – 80 oder Märklin Systems) eingesetzt werden. • Adresse ab Werk: 40 • Nur Schaltnetzteile/Transformatoren verwenden, die • Mfx-Technologie für Mobile Station / Central Station. Ihrer örtlichen Netzspannung entsprechen. Name ab Werk: BR 140 590-1 • Die Lok darf nur aus einer Leistungsquelle versorgt • Veränderbare Anfahrverzögerung (ABV). werden. • Veränderbare Bremsverzögerung (ABV). • Beachten Sie unbedingt die Sicherheitshinweise in der • Veränderbare Höchstgeschwindigkeit. -
Page 7: Schaltbare Funktionen
f0 f8 systems Schaltbare Funktionen STOP mobile station Digital / Systems Spitzensignal function/off Funktion f0 Funktion f0 Geräusch: Lüfter Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Lokpfeife Funktion 3 Funktion 4 Funktion f3 Funktion f3 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Stirnbeleuchtung Führerstand 2 aus * —... -
Page 8: Safety Notes
Safety Notes Functions • This locomotive is to be used only with an operating system • Recognition of the mode of operation: automatic. designed for it (Märklin AC, Märklin Delta, Märklin Digital or • Addresses that can be set: 01 – 80 Märklin Systems). • Address set at the factory: 40 • Use only switched mode power supply units and transfor- • Mfx technology for the Mobile Station / Central Station. mers that are designed for your local power system. Name set at the factory: BR 140 590-1 • This locomotive must never be supplied with power from • Adjustable acceleration (ABV). -
Page 9: Controllable Functions
f0 f8 systems Controllable Functions STOP mobile station Digital / Systems Headlights/marker lights function/off Function f0 Function f0 Sound effect: Blower Function 2 Function 3 Function f2 Function f2 Sound effects: Locomotive whistle Function 3 Function 4 Function f3 Function f3 Function 4 Function 2 Function f4 Function f4 Headlights at engineer´s cab 2 off *... -
Page 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, Märklin Delta, • Adresses disponibles : 01 – 80 Märklin Digital ou Märklin Systems). • Adresse encodée en usine : 40 • Utiliser uniquement des convertisseurs et transforma- • Technologie mfx pour Mobile Station / Central Station. teurs correspondant à la tension du secteur local. Nom encodée en usine : BR 140 590-1 • La locomotive ne peut être alimentée en courant que par • Temporisation d’accélération réglable (ABV). -
Page 11: Fonctions Commutables
f0 f8 systems Fonctions commutables STOP mobile station Digital / Systems Fanal function/off Fonction f0 Fonction f0 Bruitage : ventilateur Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Sifflet locomotive Fonction 3 Fonction 4 Fonction f3 Fonction f3 Fonction 4 Fonction 2 Fonction f4 Fonction f4 Fanal de la cabine de conduite 2 éteint * —... -
Page 12: Veiligheidsvoorschriften
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfssys- • Herkenning van het bedrijfssysteem: automatisch. teem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: 01 – 80 Märklin Systems) gebruikt worden. • Vanaf de fabriek ingesteld: 40 • Alleen net-adapters en transformatoren gebruiken • Mfx-technologie voor het Mobile Station/Central Station. waarvan de aangegeven netspanning overeenkomt met Naam af de fabriek: BR 140 590-1 de netspanning ter plaatse. • Instelbare optrekvertraging (ABV). • De loc mag niet vanuit meer dan één stroomvoorziening • Instelbare afremvertraging (ABV). -
Page 13: Schakelbare Functies
f0 f8 systems Schakelbare functies STOP mobile station Digital / Systems function/off Frontverlichting Functie f0 Functie f0 Geluid: ventilator Functie 2 Functie 3 Functie f2 Functie f2 Geluid: locfluit Functie 3 Functie 4 Functie f3 Functie f3 Functie 4 Functie 2 Functie f4 Functie f4 —... -
Page 14: Aviso De Seguridad
Aviso de seguridad Funciones • La locomotora solamente debe funcionar en un sistema • Reconocimiento del sistema: automático. de corriente propio (Märklin AC – Märklin Delta – • Códigos disponibles: 01 – 80 Märklin Digital o Märklin Systems). • Código de fábrica: 40 • Emplear únicamente fuentes de alimentación conmutadas • Tecnología mfx para la Mobile Station/Central Station. y transformadores que sean de la tensión de red local. Nombre de fábrica: BR 140 590-1 • La locomotora no deberá recibir corriente eléctrica mas • Arranque lento variable (ABV). que de un solo punto de abasto. • Frenado lento variable (ABV). -
Page 15: Funciones Posibles
f0 f8 systems Funciones posibles STOP mobile station Digital / Systems Faros frontales function/off Función f0 Función f0 Ruido: Ventilador Función 2 Función 3 Función f2 Función f2 Ruido del silbido de la locomotora Función 3 Función 4 Función f3 Función f3 Función 4 Función 2 Función f4... -
Page 16: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza Funzioni • Tale locomotiva deve essere impiegata soltanto con un • Riconoscimento del tipo di funzionamento: automatico. sistema di funzionamento adeguato per questa (Märklin AC, • Indirizzi impostabili: 01 – 80 Märklin Delta, Märklin Digital oppure Märklin Systems). • Indirizzo di fabbrica: 40 • Impiegare soltanto alimentatori “switching“ e trasforma- • Tecnologia Mfx per Mobile Station / Central Station. tori che corrispondono alla Vostra tensione di rete locale. Nome di fabbrica: BR 140 590-1 • La locomotiva non deve venire alimentata nello stesso • Ritardo di avviamento modificabile (ABV). -
Page 17: Funzioni Commutabili
f0 f8 systems Funzioni commutabili STOP mobile station Digital / Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Rumore: ventilatori Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: Fischio da locomotiva Funzione 3 Funzione 4 Funzione f3 Funzione f3 Funzione 4 Funzione 2 Funzione f4 Funzione f4 Illuminazione di testa della cabina 2 spento *... -
Page 18: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: 01 – 80 Märklin Systems). • Adress från tillverkaren: 40 • Använd endast nätadaptrar och transformatorer anpas- • Mfx-teknologi för Mobile Station / Central Station. sade för det lokala elnätet. Namn från tillverkaren: BR 140 590-1 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Accelerationsfördröjning kan ändras (ABV). • Beakta alltid säkerhetsanvisningarna i bruksanvisningen • Bromsfördröjning kan ändras (ABV). som hör till respektive driftsystemet. • Toppfart kan ändras. -
Page 19: Kopplingsbara Funktioner
f0 f8 systems Kopplingsbara funktioner STOP mobile station Digital / Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Ljud: Fläktar Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla Funktion 3 Funktion 4 Funktion f3 Funktion f3 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Frontstrålkastare Förarhytt 2 från * —... -
Page 20: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin AC, • Registrering af driftsarten: automatisk. Märklin Delta, Märklin Digital eller Märklin Systems), der er • Indstillelige adresser: 01 – 80 beregnet dertil. • Adresse ab fabrik: 40 • Anvend kun DC-DC-omformere og transformatorer, der • Mfx-teknologi til Mobile Station / Central Station. passer til den lokale netspænding. Navn ab fabrik: BR 140 590-1 • Lokomotivet må ikke forsynes fra mere end én strømkilde • Indstillelig kørselsforsinkelse (ABV). -
Page 21: Styrbare Funktioner
f0 f8 systems Styrbare funktioner STOP mobile station Digital / Systems Frontbelysning function/off Funktion f0 Funktion f0 Lyd: Blæser Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte Funktion 3 Funktion 4 Funktion f3 Funktion f3 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Frontbelysning Kabine 2 fra * —... -
Page 22: Parameter / Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi * Adresse • Address • Adresse • Adres • 01 - (80) 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération • 01 - (63) 255 Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse Bremsverzögerung • Braking delay • Temporisation de freinage • 01 - (63) 255 Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • 01 - (63) 255 Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien * () Control Unit 6021... - Page 28 Trix...
- Page 29 5. 5. Trix...
- Page 31 1 Dachstromabnehmer 114 796 2 Verbindungsstreifen — 3 Kontaktfeder 115 645 4 Zylinderschraube 785 340 5 Glasteile 158 503 6 Puffer 123 694 7 Linsenschraube 786 870 8 Decoder 153 394 9 Linsenschraube 786 750 10 Beleuchtungseinheit 132 288 11 Motor 154 000 12 Kardanwelle 411 243...
- Page 32 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr. Märklin & Cie. GmbH Stuttgarter Str.
