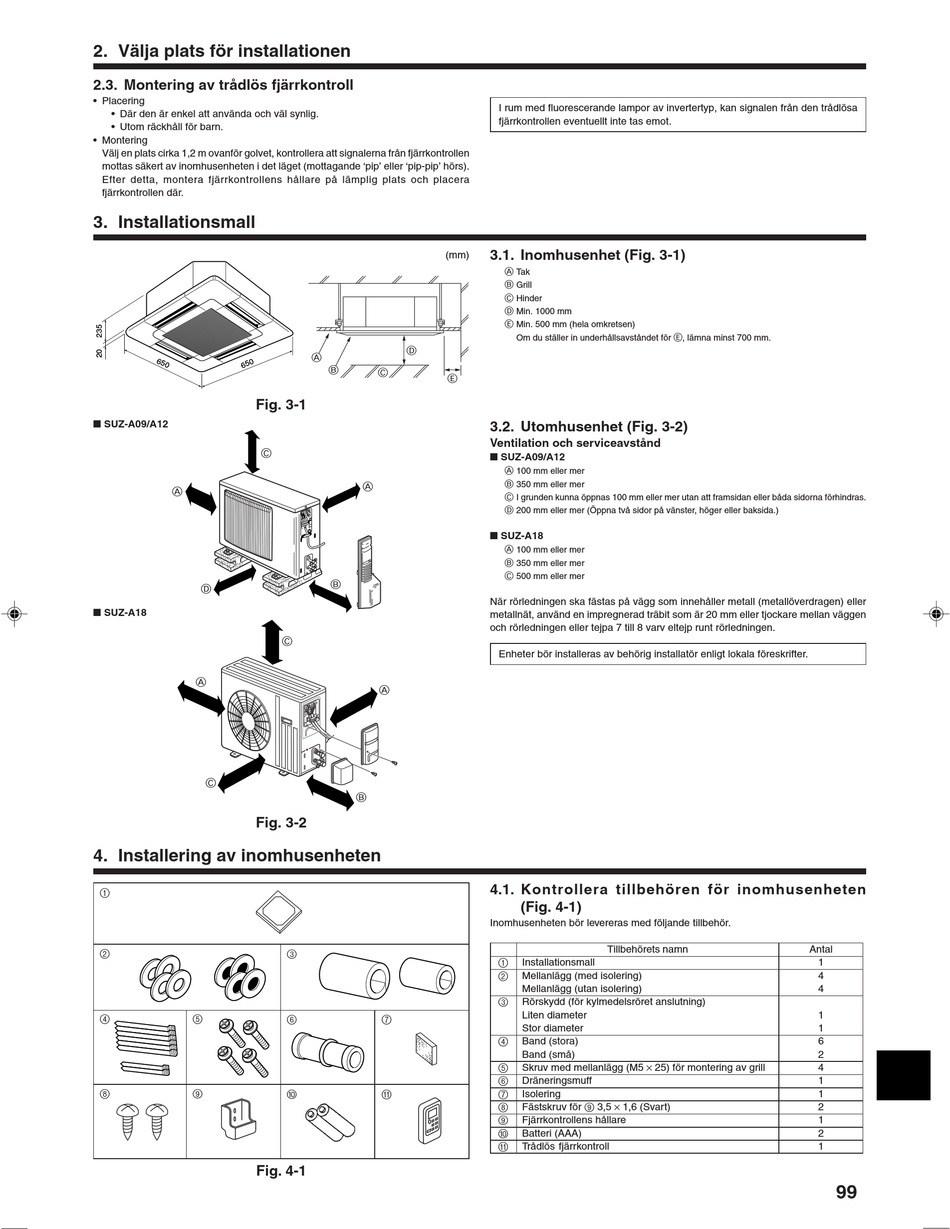

Mitsubishi Electric SLZ-A09AR Installation Manual page 99

2. Välja plats för installationen
2.3. Montering av trådlös fjärrkontroll
• Placering
• Där den är enkel att använda och väl synlig.
• Utom räckhåll för barn.
• Montering
Välj en plats cirka 1,2 m ovanför golvet, kontrollera att signalerna från fjärrkontrollen
mottas säkert av inomhusenheten i det läget (mottagande 'pip' eller 'pip-pip' hörs).
Efter detta, montera fjärrkontrollens hållare på lämplig plats och placera
fjärrkontrollen där.
3. Installationsmall
Fig. 3-1
I SUZ-A09/A12
A
D
I SUZ-A18
A
C
Fig. 3-2
4. Installering av inomhusenheten
1
2
4 5
8 9
Fig. 4-1
D
A
B
C
C
A
B
C
A
B
3
6 7
0 A
I rum med fluorescerande lampor av invertertyp, kan signalen från den trådlösa
fjärrkontrollen eventuellt inte tas emot.
3.1. Inomhusenhet (Fig. 3-1)
(mm)
A Tak
B Grill
C Hinder
D Min. 1000 mm
E Min. 500 mm (hela omkretsen)
Om du ställer in underhållsavståndet för E, lämna minst 700 mm.
E
3.2. Utomhusenhet (Fig. 3-2)
Ventilation och serviceavstånd
I SUZ-A09/A12
A 100 mm eller mer
B 350 mm eller mer
C I grunden kunna öppnas 100 mm eller mer utan att framsidan eller båda sidorna förhindras.
D 200 mm eller mer (Öppna två sidor på vänster, höger eller baksida.)
I SUZ-A18
A 100 mm eller mer
B 350 mm eller mer
C 500 mm eller mer
När rörledningen ska fästas på vägg som innehåller metall (metallöverdragen) eller
metallnät, använd en impregnerad träbit som är 20 mm eller tjockare mellan väggen
och rörledningen eller tejpa 7 till 8 varv eltejp runt rörledningen.
Enheter bör installeras av behörig installatör enligt lokala föreskrifter.
4.1. Kontrollera tillbehören för inomhusenheten
(Fig. 4-1)
Inomhusenheten bör levereras med följande tillbehör.
Tillbehörets namn
1
Installationsmall
2 Mellanlägg (med isolering)
Mellanlägg (utan isolering)
3
Rörskydd (för kylmedelsröret anslutning)
Liten diameter
Stor diameter
4
Band (stora)
Band (små)
Skruv med mellanlägg (M5 × 25) för montering av grill
5
6
Dräneringsmuff
7 Isolering
Fästskruv för 9 3,5 × 1,6 (Svart)
8
9 Fjärrkontrollens hållare
0 Batteri (AAA)
A
Trådlös fjärrkontroll
Antal
1
4
4
1
1
6
2
4
1
1
2
1
2
1
