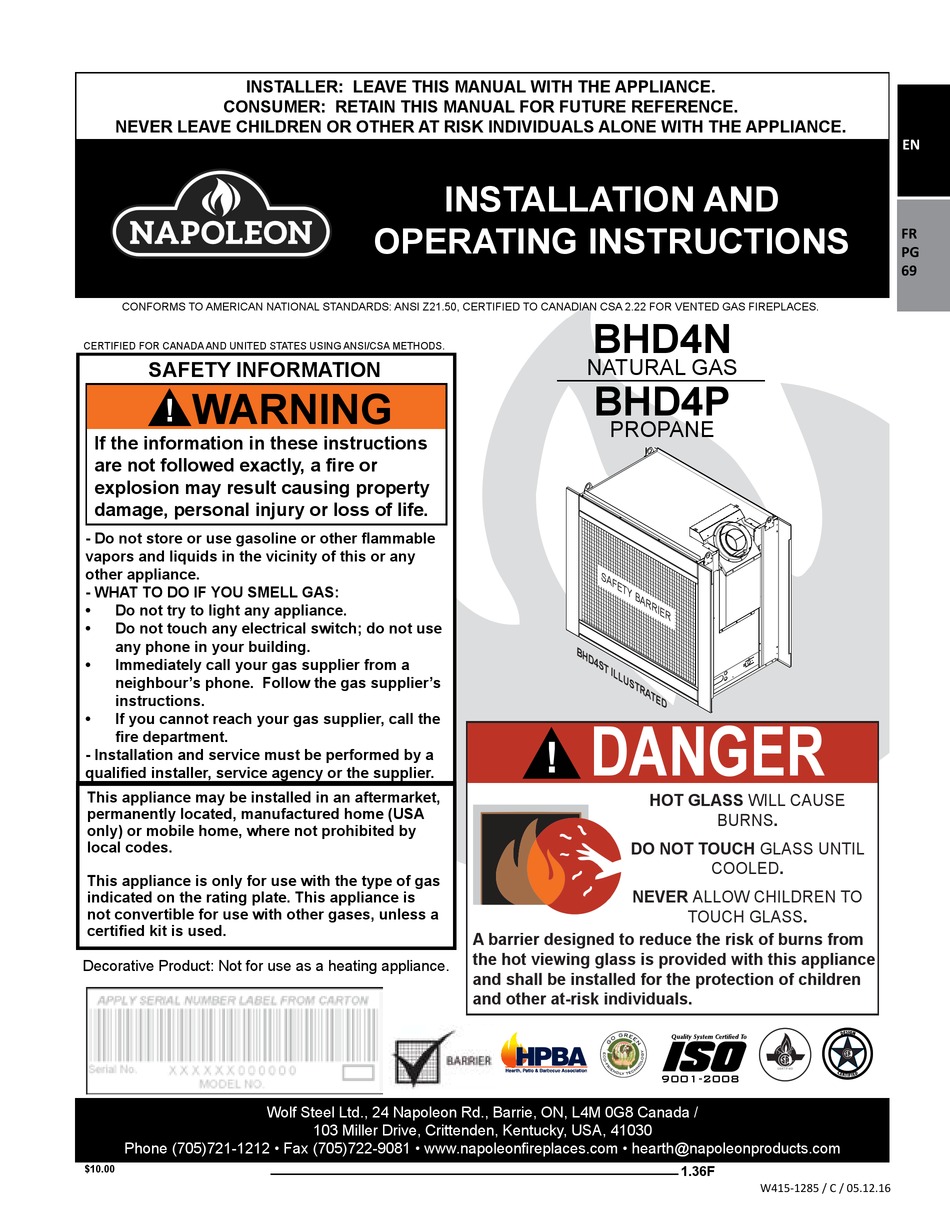

iNstaller: leave tHis maNual witH tHe aPPliaNce.
coNsumer: retaiN tHis maNual for future refereNce.
Never leave cHilDreN or otHer at risK iNDiviDuals aloNe witH tHe aPPliaNce.
CONFORMS TO AMERICAN NATIONAL STANDARDS: ANSI Z21.50, CERTIFIED TO CANADIAN CSA 2.22 FOR VENTED GAS FIREPLACES.
CERTIFIED FOR CANADA AND uNITED STATES uSING ANSI/CSA METhODS.

safety iNformatioN

warNiNg
!
If the information in these instructions
are not followed exactly, a fi re or
explosion may result causing property
damage, personal injury or loss of life.
- Do not store or use gasoline or other fl ammable
vapors and liquids in the vicinity of this or any
other appliance.
- wHat to Do if you smell gas:
•
Do not try to light any appliance.
•
Do not touch any electrical switch; do not use
any phone in your building.
•
Immediately call your gas supplier from a
neighbour's phone. Follow the gas supplier's
instructions.
•
if you cannot reach your gas supplier, call the
fi re department.
- Installation and service must be performed by a
qualifi ed installer, service agency or the supplier.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
this appliance is only for use with the type of gas
indicated on the rating plate. this appliance is
not convertible for use with other gases, unless a
certifi ed kit is used.
Decorative Product: Not for use as a heating appliance.
Phone (705)721-1212 • Fax (705)722-9081 • www.napoleonfi replaces.com • hearth@napoleonproducts.com
$10.00
iNstallatioN aND
oPeratiNg iNstructioNs
wolf Steel Ltd., 24 Napoleon Rd., barrie, ON, L4m 0G8 canada /
103 miller drive, crittenden, kentucky, USA, 41030
BHD4N

NATURAL GAS

BHD4P
PROPANE
DANGER
!
HOT GLASS WILL CAUSE
DO NOT TOUCH GLASS UNTIL
NEVER ALLOW CHILDREN TO
A barrier designed to reduce the risk of burns from
the hot viewing glass is provided with this appliance
and shall be installed for the protection of children
and other at-risk individuals.
AVERTISSEMENT
!
LA VITRE CHAUDE CAUSERA
NE PAS TOUCHER LA VITRE
AVANT QU'ELLE AIT REFROIDI.
ENFANTS TOUCHER LA VITRE.
BURNS.
COOLED.
TOUCH GLASS.
c E R T I F I E d
DES BRÛLURES.
1.36f
W415-1285 / C / 05.12.16
NE JAMAIS LAISSER LES
EN
FR
PG
69
