- S'assurer qu'aucune des conditions dangereuses
suivantes n'est présente avant l'installation : sols
humides ou mouillés, fuites ou câbles d'alimen-
tation souterrains, endommagés ou sans terre de
protection.

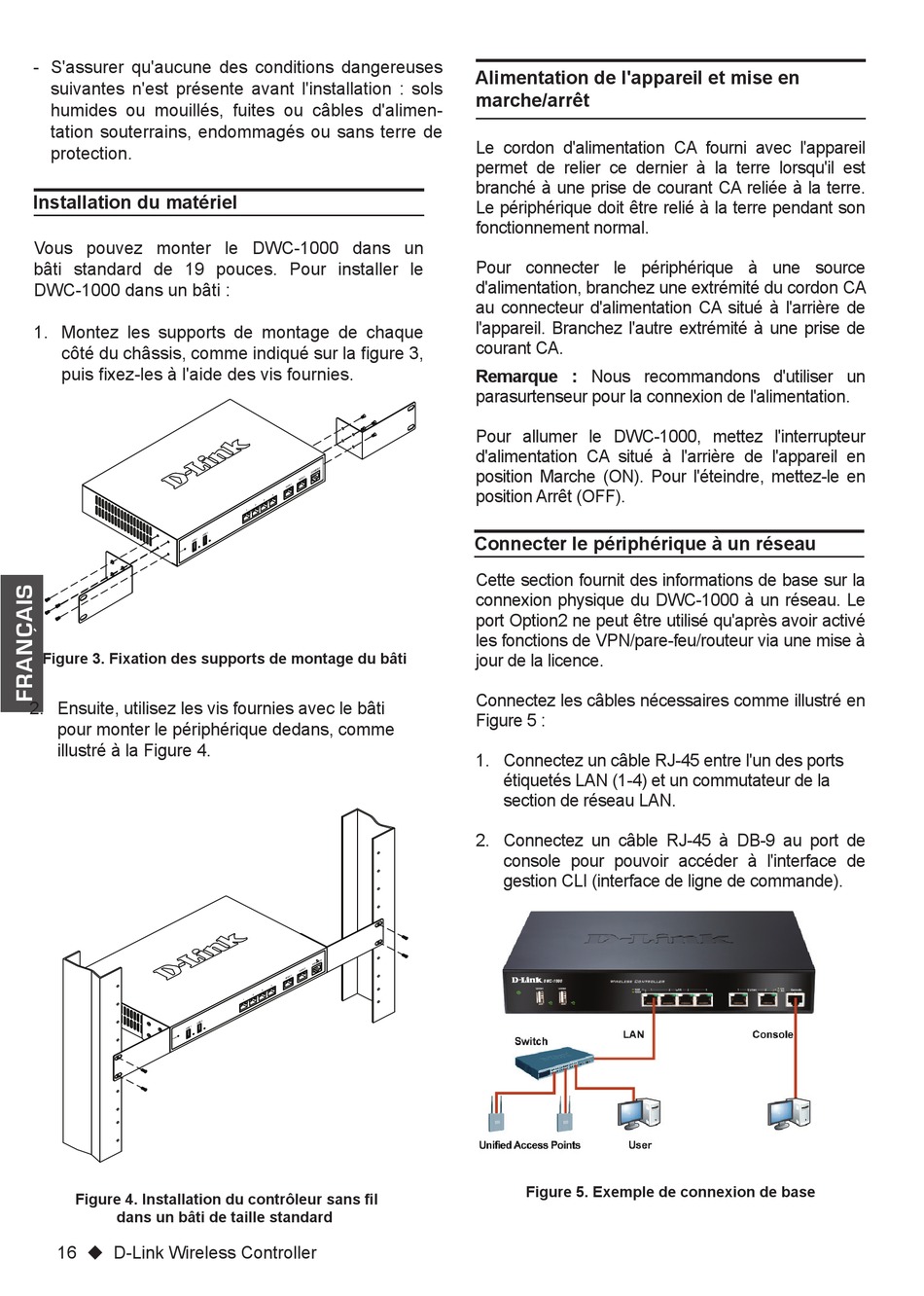

Installation du matériel
Vous pouvez monter le DWC-1000 dans un
bâti standard de 19 pouces. Pour installer le
DWC-1000 dans un bâti :
1. Montez les supports de montage de chaque
côté du châssis, comme indiqué sur la figure 3,
puis fixez-les à l'aide des vis fournies.
Figure 3. Fixation des supports de montage du bâti
2. Ensuite, utilisez les vis fournies avec le bâti
pour monter le périphérique dedans, comme
illustré à la Figure 4.
Figure 4. Installation du contrôleur sans fil
dans un bâti de taille standard
16  D-Link Wireless Controller
Alimentation de l'appareil et mise en
marche/arrêt
Le cordon d'alimentation CA fourni avec l'appareil
permet de relier ce dernier à la terre lorsqu'il est
branché à une prise de courant CA reliée à la terre.
Le périphérique doit être relié à la terre pendant son
fonctionnement normal.
Pour connecter le périphérique à une source
d'alimentation, branchez une extrémité du cordon CA
au connecteur d'alimentation CA situé à l'arrière de
l'appareil. Branchez l'autre extrémité à une prise de
courant CA.
Remarque : Nous recommandons d'utiliser un
parasurtenseur pour la connexion de l'alimentation.
Pour allumer le DWC-1000, mettez l'interrupteur
d'alimentation CA situé à l'arrière de l'appareil en
position Marche (ON). Pour l'éteindre, mettez-le en
position Arrêt (OFF).
Connecter le périphérique à un réseau
Cette section fournit des informations de base sur la
connexion physique du DWC-1000 à un réseau. Le
port Option2 ne peut être utilisé qu'après avoir activé
les fonctions de VPN/pare-feu/routeur via une mise à
jour de la licence.
Connectez les câbles nécessaires comme illustré en
Figure 5 :
1. Connectez un câble RJ-45 entre l'un des ports
étiquetés LAN (1-4) et un commutateur de la
section de réseau LAN.
2. Connectez un câble RJ-45 à DB-9 au port de
console pour pouvoir accéder à l'interface de
gestion CLI (interface de ligne de commande).
Figure 5. Exemple de connexion de base
