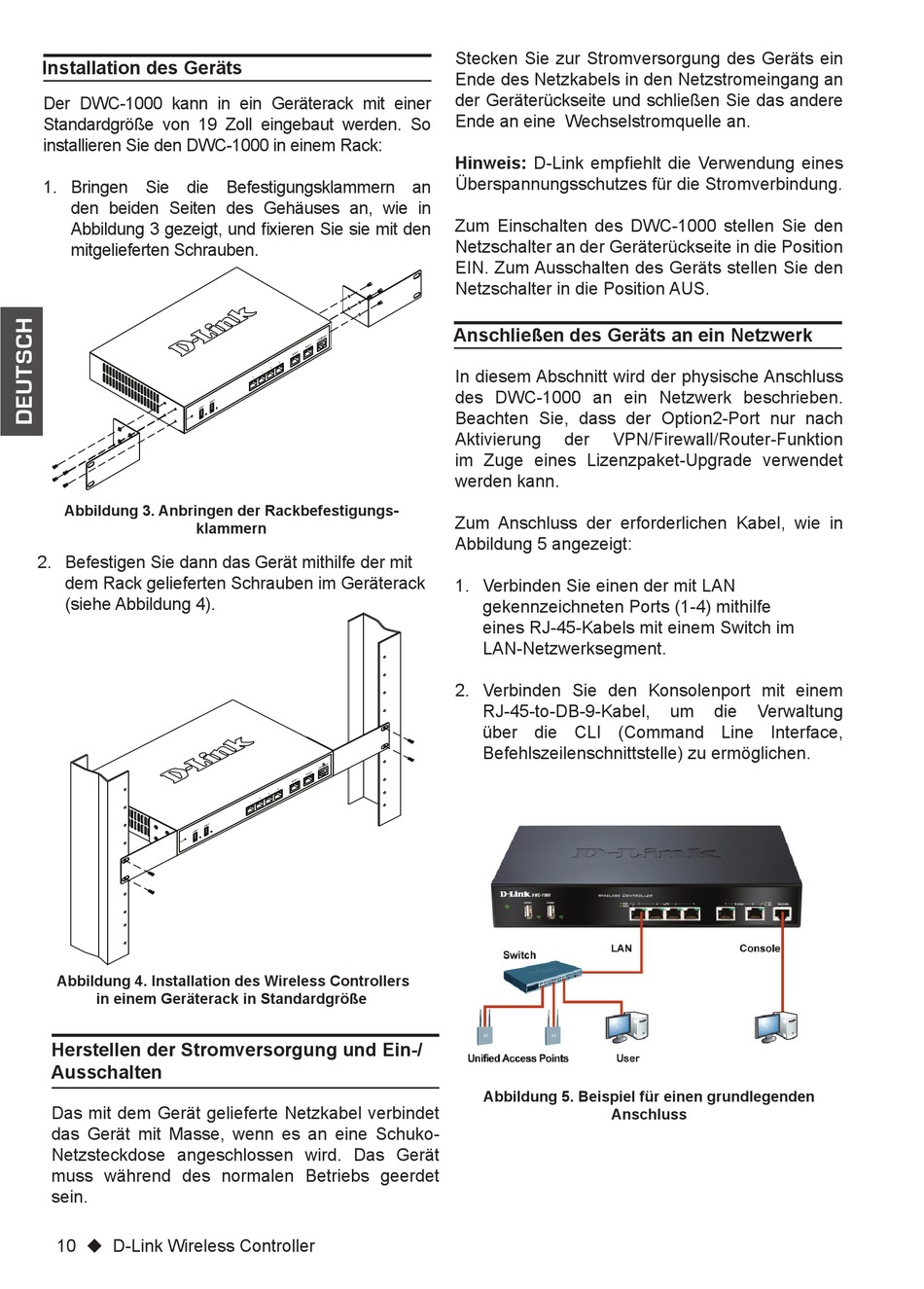

D-Link DWC-1000 Quick Installation Manual page 10

Installation des Geräts
Der DWC-1000 kann in ein Geräterack mit einer
Standardgröße von 19 Zoll eingebaut werden. So
installieren Sie den DWC-1000 in einem Rack:
1. Bringen Sie die Befestigungsklammern an
den beiden Seiten des Gehäuses an, wie in
Abbildung 3 gezeigt, und fixieren Sie sie mit den
mitgelieferten Schrauben.
Abbildung 3. Anbringen der Rackbefestigungs-
klammern
2. Befestigen Sie dann das Gerät mithilfe der mit
dem Rack gelieferten Schrauben im Geräterack
(siehe Abbildung 4).
Abbildung 4. Installation des Wireless Controllers
in einem Geräterack in Standardgröße
Herstellen der Stromversorgung und Ein-/
Ausschalten
Das mit dem Gerät gelieferte Netzkabel verbindet
das Gerät mit Masse, wenn es an eine Schuko-
Netzsteckdose angeschlossen wird. Das Gerät
muss während des normalen Betriebs geerdet
sein.
10  D-Link Wireless Controller
Stecken Sie zur Stromversorgung des Geräts ein
Ende des Netzkabels in den Netzstromeingang an
der Geräterückseite und schließen Sie das andere
Ende an eine Wechselstromquelle an.
Hinweis: D-Link empfiehlt die Verwendung eines
Überspannungsschutzes für die Stromverbindung.
Zum Einschalten des DWC-1000 stellen Sie den
Netzschalter an der Geräterückseite in die Position
EIN. Zum Ausschalten des Geräts stellen Sie den
Netzschalter in die Position AUS.
Anschließen des Geräts an ein Netzwerk
In diesem Abschnitt wird der physische Anschluss
des DWC-1000 an ein Netzwerk beschrieben.
Beachten Sie, dass der Option2-Port nur nach
Aktivierung der VPN/Firewall/Router-Funktion
im Zuge eines Lizenzpaket-Upgrade verwendet
werden kann.
Zum Anschluss der erforderlichen Kabel, wie in
Abbildung 5 angezeigt:
1. Verbinden Sie einen der mit LAN
gekennzeichneten Ports (1-4) mithilfe
eines RJ-45-Kabels mit einem Switch im
LAN-Netzwerksegment.
2. Verbinden Sie den Konsolenport mit einem
RJ-45-to-DB-9-Kabel,
über die CLI (Command Line Interface,
Befehlszeilenschnittstelle) zu ermöglichen.
Abbildung 5. Beispiel für einen grundlegenden
Anschluss
um die Verwaltung
