Summary of Contents for PowerWalker 3000 PSW

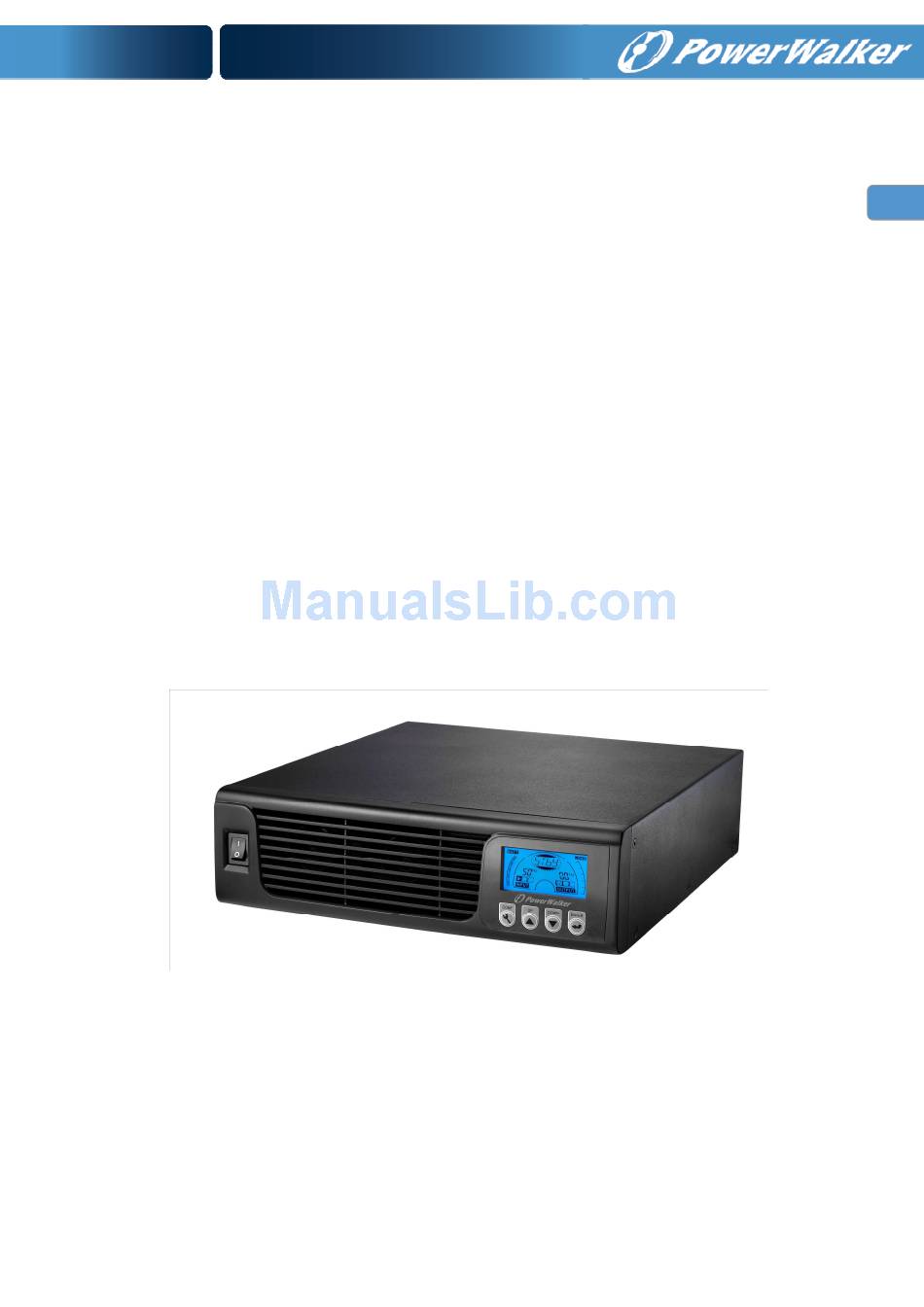

- Page 1 User manual POWERWALKER INVERTER 3000 PSW EN, RU...
-
Page 3: Table Of Contents
CONTENTS ABOUT THIS MANUAL ............................1 Purpose ................................1 Scope ................................1 IMPORTANT SAFETY INSTRUCTIONS ......................1 General Precautions ............................1 Personal Precautions ............................2 INSTALLATION ..............................3 Unpacking and Inspection..........................3 Basic Configuration ............................3 Batteries ................................5 Battery Cable Size ............................ -
Page 4: About This Manual
ABOUT THIS MANUAL Purpose The purpose of this manual is to provide explanations and procedures for installing, operating and troubleshooting for the unit. This manual should be read carefully before installations and operations. Please retain this manual for future reference. Scope This document defines the functional requirements of the unit, intended for worldwide use in electronic processing equipment. -
Page 5: Personal Precautions
tool and short-circuit the batteries or other electrical parts resulting in sparks that could cause an explosion. 11. No AC or DC disconnects are provided as an integral part of this unit. Both AC and DC disconnects must be provided as part of the system installation. See INSTALLATION section of this manual. 12. -
Page 6: Installation
Verify all of items list below are present. Please call customer service if any items are missing. The unit 1 user’s manual Basic Configuration The following illustrations show basic applications for PowerWalker Inverter 3000 PSW. They include the following configurations: Utility Backup. see figure 1 Renewable Energy Source And a Generator, see figure 2 Consult with your system design for other possible configurations depending on site or code requirements. - Page 7 PowerWalker Inverter 3000 PSW Figure 2 Renewable Energy Source PowerWalker Inverter 3000 PSW can feeds almost all kinds of appliances from home to office environment, including motor characteristic appliances like tube light, fan, refrigerator and Air conditioner. Note: Appliances like Air conditioner needs at least 3 minutes to restart in case of a power shortage occurs in a way that the power turns off then back on again rapidly (time is required to balance the refrigerant gas in inside circuit);...
-
Page 8: Batteries
The battery must be wired to match the units DC input voltage specifications. Suggest battery capacity not smaller than 100AH. Figure 3 PowerWalker Inverter 3000 PSW batteries string wiring Battery Cable Size Below table 1 you can find information for recommended battery cable and terminal. -
Page 9: Battery Cable Connection
Before wiring the input and output of inverter, refer to table 2 for minimum recommended cable size and torque value Table 2 Recommended cable size and torque value for AC wire Model Number AC Input AC Output Torque value PowerWalker 12AWG 12 AWG 1.2~1.8 Nm Inverter 3000 PSW... -
Page 10: Ac Connections
AC Connections Installation should be done by a qualified electrician. Consult local code for the proper wire sizes, connectors and conduit requirements. On the left of rear chassis is the AC hardwire cover. Two three-station terminal block is provided to make the AC connections. -
Page 11: Operation
OPERATION Front Panel and Configuration Switch Table 3 configuration button function Switch Function Description config Enter config mode, and turn page Move up to pre-select down Move down to pre-select enter Enter to confirm Table 4 configuration pages option Page Description Selectable option Input range... -
Page 12: Indicator & Alarm
Indicator & Alarm Charger mode battery indicator Battery capacity segment will lighting to comply with battery voltage Status CC/CV Floating Battery Any battery voltage >26V 25V~26V 24V~25V 21V~24V <21V voltage(+/-0.6V) Inverter mode battery indicator: Battery >26V 25V~26V 24V~25V 23V~24V 21.6V~23V 20V~21.6V <20V voltage(+/-0.6V) -
Page 13: Operating Indicators
Operating Indicators Standby Mode: Inverter Mode: Voltage and Frequency exchanged every 5 seconds Voltage and Frequency exchanged every 5 seconds Line Mode: Warning Mode: Voltage and Frequency exchanged every 5 seconds Red back light flash every 1 second Fault Mode: Red back light Keep on... -
Page 14: Setting Indicators
Setting Indicators... -
Page 15: Specifications
SPECIFICATIONS Table 5 Line Mode Specifications MODEL PowerWalker Inverter 3000 PSW Input Voltage Waveform Sinusoidal (utility or generator) Nominal Input Voltage 230Vac 170Vac±4%(NOR) Low Line Disconnect 90Vac±4%(GEN/WID) 180Vac±4% (NOR) 100Vac±4% (GEN/WID) Low Line Re-connect Note: 1.NOR setting can be used for general electrical appliance 2. -
Page 16: Table 6 Invert Mode Specifications
Table 6 Invert Mode Specifications MODEL PowerWalker Inverter 3000 PSW Pure Sine Wave Output Voltage Waveform 3000VA Rated Output Power Power Factor 230Vac Nominal Output voltage Minimum Peak Output Voltage at >200V Rated Power 50Hz / 60Hz ± 1Hz (follow first connect to grid) Output Frequency(Hz) ±10% Vrms... -
Page 17: Table 7 Charge Mode Specifications
Table 7 Charge Mode Specifications Nominal Input Voltage 230Vac 180V - 270Vac(NOR) Input Voltage Range 100V - 270Vac(GEN/WID) 280Vac±4% High Voltage Disconnect High Line Re-connect 270Vac±4% 170Vac(NOR) Low Voltage Disconnect 90Vac(GEN/WID) 180Vac±4% (NOR) Low Line Re-connect 100Vac±4% (GEN/WID) Refer to Charge Algorithm/ Battery Type Setting Nominal Output Voltage 10A @Vi/p<170Vac Nominal Charge Current... -
Page 18: Table 8 Approximate Back-Up Times
Table 8 Approximate Back-up Times Load(VA) 100Ah 24VDC(min) 200AH 24VDC(min) 457.5 972.2 208.1 499.5 140.6 262.3 1200 178.1 1500 77.8 138.3 1800 57.6 113.2 2100 49.5 100.5 2400 41.4 87.9 2700 33.2 75.3 3000 28.4 62.6 Note: Back-up times depend on the quality of the battery, age of battery and type of battery. Specifications of batteries vary from one manufacturer to another. -
Page 19: Table 10 Fault Code/ Audible Alarm
Table 10 Fault code/ Audible alarm Restart Fault Protect Active Warning Fault Condition Code Function Mode (O/P=ON) (O/P=OFF) Operate Condition Low DC Voltage Inverter DC voltage<Low DC Alarm 1beep/2s Alarm Low DC DC Voltage<Low DC Shut- Beep Mains is Voltage Inverter Auto down... -
Page 20: Trouble Shooting
TROUBLE SHOOTING Problem Possible Causes Remedy 1. Battery Weak 1. Re-charge battery 2. Battery defective (can't be 2. Battery replacement charged) No LCD display 3. Power switch is not pressed 3. Press and hold power switch 4. Battery polarity reversed, can’t 4. - Page 21 Руководство пользователя Инвертор POWERWALKER 3000 PSW...
- Page 22 Содержание Кратко о руководстве ............................1 Цель ................................. 1 Сфера действия ............................. 1 ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ .................... 1 Основные предостережения ......................... 1 Личные меры предосторожности ........................2 УСТАНОВКА ............................... 3 Распаковка и осмотр ............................3 Базовая конфигурация ..........................3 Батареи...
-
Page 23: Кратко О Руководстве
Кратко о руководстве Цель Целью этого руководства является формулировка описаний и формирование процедур по установке, функционированию и устранению неисправностей устройства. Рекомендуем тщательно изучить данное руководство, и держать в доступном месте для будущего использования. Сфера действия Этот документ определяет функциональные требования к устройству, и предназначен для использования... -
Page 24: Личные Меры Предосторожности
или более, и должны иметь параметры не менее чем в Таблице 1. Нарезные и герметичные наконечники медного кольца с отверстием 5-16 предназначены для подсоединения батарейных кабелей к терминалам выхода постоянного тока устройства. Припаянные кабельные наконечники также пригодны к использованию. 10. Будьте особенно осторожны, когда работаете металлическим инструментом поблизости батарей. Существует... -
Page 25: Установка
элементы отсутствуют. Устройство 1 руководство пользователя Базовая конфигурация Ниже приведен пример базового применения Инвертора PowerWalker 3000 PSW. Изображены следующие конфигурации: Автономная работа от устройства – Рис. 1 Пополняющиеся источники энергии и генератор - Рис. 2 Проконсультируйтесь с вашими разработчиками системы для других возможных конфигураций в... - Page 26 Инвертор PowerWalker 3000 PSW Inverter 3000 PSW Figure 2 Renewable Energy Source Инвертор PowerWalker 3000 PSW может питать почти все виды приложений в домашней и офисной среде, в том числе приложения с моторизованными характеристиками, такие как трубкообразное освещение, вентиляторы, холодильники и кондиционеры.
-
Page 27: Батареи
Батареи соединяются таким образом, чтобы соответствовать параметру устройства по значению входного напряжения постоянного тока. Емкость батареи рекомендована не менее 100Ач. Рис. 3 Подключение батарей гирляндой к Инвертору PowerWalker 3000 PSW Размер батарейных кабелей Ниже в Таблице 1 содержатся рекомендации по выбору батарейных кабелей и их наконечников. -
Page 28: Подсоединение Батарейного Кабеля
Перед подключением входа и выхода инвертора ознакомьтесь с указанными в Таблице 2 минимальными рекомендованными размерами кабеля и крутящего момента Таблица 2 Рекомендованные размеры кабеля и крутящего момента для проводки переменного тока Вход переменного Выход Крутящий Номер модели тока переменного тока момент Инвертор PowerWalker 1.2~1.8 Нм 12 AWG 12 AWG 3000 PSW... -
Page 29: Подсоединения Переменного Тока
Подсоединения переменного тока Установка должна выполняться квалифицированным электриком. Уточните местную кодировку и требования к надлежащему сечению проводов, коннекторам и кабель-каналам. Слева на заднем шасси расположена крышка клемм разводки кабелей переменного тока. Два блока клемм, каждый с тремя контактами, предназначен для подключения переменного тока. Клеммный... -
Page 30: Рабочие Операции
РАБОЧИЕ ОПЕРАЦИИ Передняя панель и конфигурации коммутатора Таблица 3 Функции конфигурационных кнопок кнопка функция Описание Ввод конфигурационного режима, config перемотка страниц Движение вверх для выбора Движение вниз для выбора down Ввод как подтверждение enter Таблица 4 Значение страниц конфигурирования Страница Описание... -
Page 31: Индикаторы & Сигналы Тревоги
Индикаторы & Сигналы тревоги Индикатор режима зарядки батареи Шкала емкости батарей подсвечивается по сегментам в соответствии с напряжением батарей CONSTANT CURRENT/CONSTANT VOLTAGE(постоянный Статус ЗАРЯДКИ Скользящий режим ток/постоянное напряжение) Любое напряжение Напряжение >26В 25В~26В 24В~25В 21В~24В <21В батареи батареи(+/-0.6В) Индикатор батареи в режиме инвертора: Напряжение... -
Page 32: Индикаторы Операций
Индикаторы операций Режим ожидания: Режим инвертора: Значение напряжения и частоты выводятся Значение напряжения и частоты выводятся по очереди каждые 5 секунд по очереди каждые 5 секунд Режим от сети: Режим предупреждения: Значение напряжения и частоты выводятся Красная подсветка мигает каждую секунду по... -
Page 33: Индикация Настроек
Индикация настроек Настройка входного диапазона Нормальный режим Режим от генератора Широкий режим Настройка типа батарей С абсорбированным электролитом (AGM) Гелевые Доливаемые Настройка тока зарядки Высокий ток (20А) Низкий ток(10А) Настройка режима экономии Режим экономии выключен Режим экономии включен... -
Page 34: Характеристики
ХАРАКТЕРИСТИКИ Таблица 5 Характеристики - режим питания от сети МОДЕЛЬ Инвертор PowerWalker 3000 PSW Форма входного напряжения Синусоида (сеть питания или генератор) Номинальное входное напряжение 230В 170В±4%(NOR) Порог отключения при понижении напряжения сети 90В±4%(GEN/WID) 180В±4% (NOR) 100В±4% (GEN/WID) Примечание: Порог обратного подключения при сниженном... -
Page 35: Таблица 6 Характеристики - Режим Инвертора
Таблица 6 Характеристики – режим инвертора МОДЕЛЬ Инвертор PowerWalker 3000 PSW Чистая синусоида Форма выходного напряжения Номинальная выходная мощность 3000ВA Коэффициент мощности Номинальное выходное напряжение 230В Нижний порог выходного напряжения при номинальной >200В мощности 50Гц / 60Гц ± 1Гц (следуем первому... -
Page 36: Таблица 7 Характеристики - Режим Зарядки
Таблица 7 Характеристики – режим зарядки Номинальное входное напряжение 230В переменного тока 180В – 270В (NOR) переменного тока Диапазон входного напряжения 100В – 270В(GEN/WID) переменного тока 280В переменного тока ±4% Отключение при высоком напряжении Подключение при высоком напряжении 270В переменного тока ±4% 170 В... -
Page 37: Таблица 8 Примерное Время Автономной Работы
Таблица 8 Примерное время автономной работы 200Ач 24В постоянного 100Ач 24В Нагрузка(ВА) постоянного тока(мин) тока(мин) 457.5 972.2 208.1 499.5 140.6 262.3 1200 178.1 1500 77.8 138.3 1800 57.6 113.2 2100 49.5 100.5 2400 41.4 87.9 2700 33.2 75.3 3000 28.4 62.6 Примечание: Время... -
Page 38: Таблица 10 Коды Ошибок/ Звуковой Сигнал
Таблица 10 Коды ошибок/ Звуковой сигнал код Перезагрузка оши Функция режим Предупреждение Ошибка Работ бки защиты активности Условие (О/Р=ON (ВКЛ)) (О/Р=OFF(ВЫКЛ)) а Условие Напряжение DC < Сигнал низкого нижнего порога для напряжения DC Инвертор сигнала 1звучание/2сек Защита от Напряжение DC < Сеть... -
Page 39: Устранение Неисправностей
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Проблема Возможная причина Исправление 1. Слабая батарея 1. RЗарядите батарею 2. Батарея неисправна (не 2. Замените батарею заряжается) Не светится 3. Кнопка вкл. Питания не ЖК-дисплей 3. Нажмите и удерживайте кнопку питания работает 4. Полярность батареи перепутана, 4. Верните для ремонта устройство...
