SERVICE MANUAL
Ver 1.1 2002. 10
Dolby noise reduction manufactured under license from Dolby Labo-
ratories Licensing Corporation.
"DOLBY" and the double-D symbol ; are trademarks of Dolby
Laboratories Licensing Corporation.
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
23 watts per channel minimum continuous average power into
4 ohms, 4 channels driven from 20 Hz to 20 kHz with no more
than 5% total harmonic distortion.
CD player section
Signal-to-noise ratio
92 dB
Frequency response
10 – 20,000 Hz
Wow and flutter
Below measurable limit
Laser Diode Properties
Material
GaAlAs
Wavelength
780 nm
Emission Duration
Continuous
Laser output power
Less than 44.6 µW*
* This output is the value measured at a distance
of 200 mm from the objective lens surface on
the Optical Pick-up Block.
Cassette player section
Tape track
4-track 2-channel stereo
Wow and flutter
0.08 % (WRMS)
Frequency response
30 – 18,000 Hz
Signal-to-noise ratio
Cassette type
Dolby B NR
TYPE II, IV
67 dB
TYPE I
64 dB
Sony Corporation
9-873-326-02
2002J0400-1
e Vehicle Company
© 2002. 10
Published by Sony Engineering Corporation
SPECIFICATIONS
Dolby NR off
58 dB
55 dB

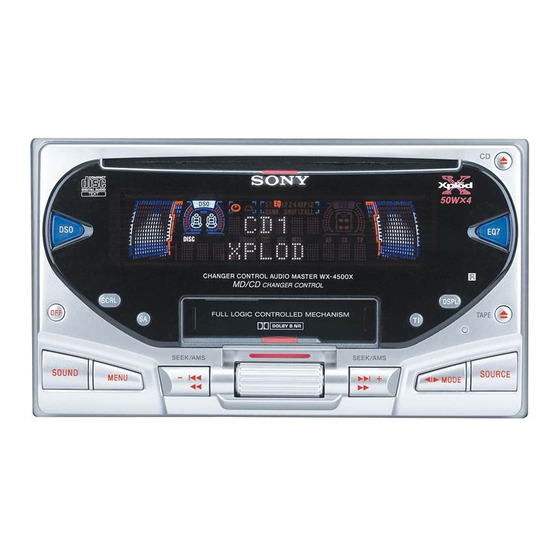

CHANGER CONTROL AUDIO MASTER
WX-4500X
Model Name Using Similar Mechanism
CD
CD Drive Mechanism Type
Section
Optical Pick-up Name
Model Name Using Similar Mechanism
TC
Section
Tape Transport Mechanism Type
Tuner section
FM
Tuning range
FM tuning interval:
50 kHz/200 kHz switchable
87.5 – 108.0 MHz
(at 50 kHz step)
87.5 – 107.9 MHz
(at 200 kHz step)
Antenna terminal
External antenna connector
Intermediate frequency 10.7 MHz/450 kHz
Usable sensitivity
8 dBf
Selectivity
75 dB at 400 kHz
Signal-to-noise ratio
65 dB (stereo),
70 dB (mono)
Harmonic distortion at 1 kHz
0.7% (stereo),
0.4% (mono)
Separation
35 dB at 1 kHz
Frequency response
30 – 15,000 Hz
US Model
NEW
MG-318RW/
A-153
RAF0143A
WX-C55
MG-25E-136
– Continued on next page –
1
