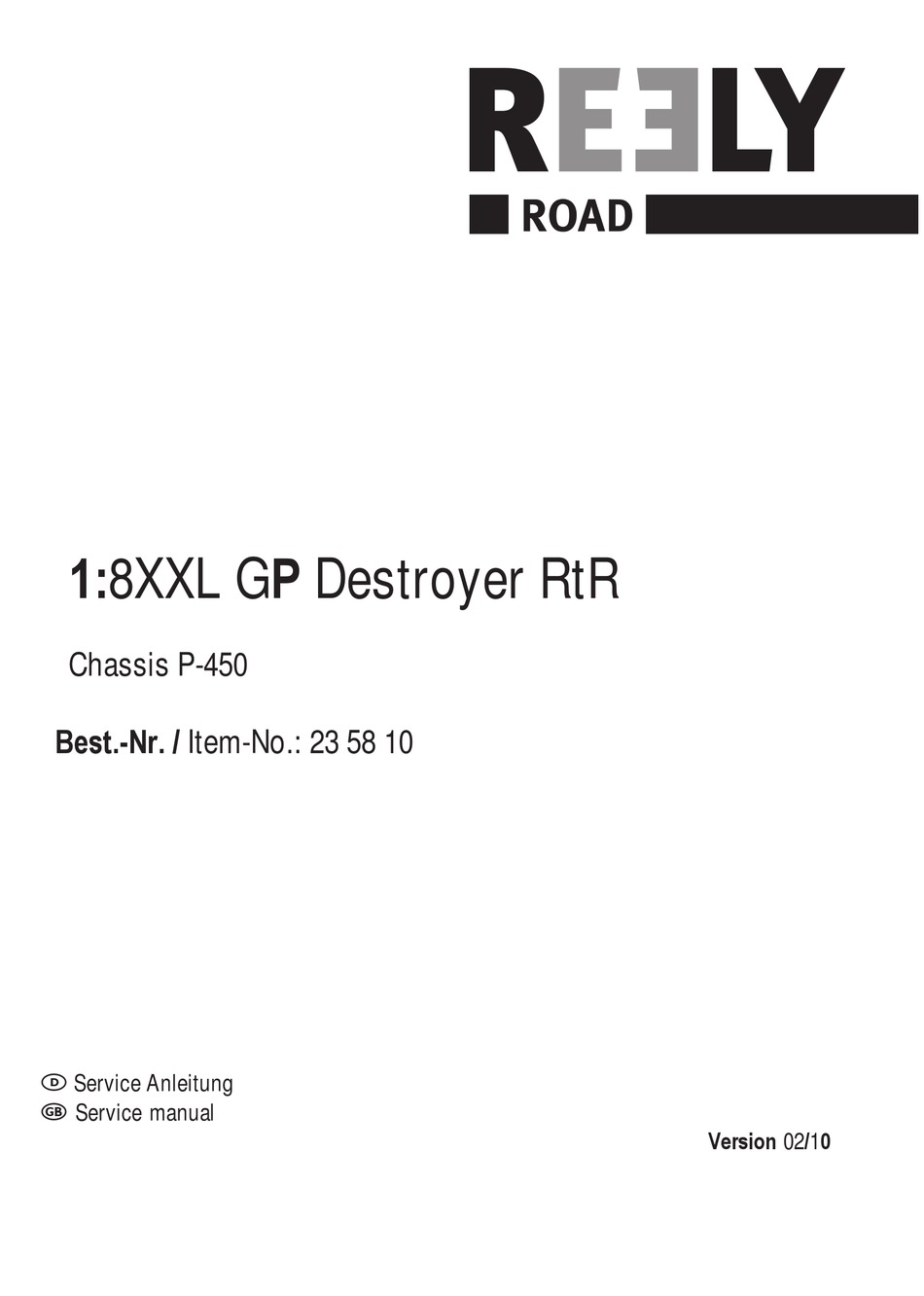

1:8XXL GP Destroyer RtR
Chassis P-450
Best.-Nr. / Item-No.: 23 58 10
 Service Anleitung
 Service manual
236490
Version 02/10
•

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1:8XXL GP Destroyer RtR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Reely 1:8XXL GP Destroyer RtR

Summary of Contents for Reely 1:8XXL GP Destroyer RtR

  • Page 1 1:8XXL GP Destroyer RtR Chassis P-450 236490 Best.-Nr. / Item-No.: 23 58 10  Service Anleitung  Service manual Version 02/10 •...
  • Page 2 Vorderes & hinteres Differenzial Step 1 Front & rear differentials MV11721 MV22873 (20T) Step 1-1 MV22873 (20T) MV22873 MV22812 (43T) MV22873 Differenzial-Öl Differential oil MV11721 Für vorne & hinten MV22873 For front & rear (x2) (10T) MV22873 (10T) MV22873 (10T) Differenzial-Öl Differential oil -- 1 <1-1>...
  • Page 3 Differenzial vorne & hinten Step 2 Differential front & rear 2B -- Schneidschraube 2A -- Unterlegscheibe Tapping screw 2x10mm -- 8 Shim 8x12x0.2mm -- 2 2C -- Madenschraube Grub screw 5x4mm -- 2 MV2276 2D -- Kugellager Ball bearing 8x16x5mm -- 4 Step 1 (MV22873FR2) MV2276...
  • Page 4 Vordere Stoßdämpferbrücke Step 4 Front shock tower MV1656 MV1656 XV1323TI Step 3 <4-1> 4B -- Linsenkopfschneidschraube Button head tapping screw 3x10mm -- 4 4A -- Stoppmutter 4C -- Linsenkopfgewindeschraube Lock nut 3mm -- 4 Button head machine screw 3x18mm -- 4 Vordere CVDs &...
  • Page 5 Vordere obere, untere Querlenker & CVDs Step 6 Front upper, lower suspension arms & CVD 6B -- Schaftschraube 6A -- Stoppmutter Hub stud 3x37.5mm -- 4 Lock nut 3mm -- 4 6C -- Spannschraube Turnbuckle 5x25mm -- 2 XV349FR1F 11mm XV349FR1F Für rechte &...
  • Page 6 Vordere Querlenker Step 7 Front suspension Step 4 Step 6 MV162D5TI Step 6 7A -- Stoppmutter Lock nut 3mm -- 2 7B -- Linsenkopfschneidschraube Tapping screw 4x8mm -- 2 7C -- Zylinderkopfschneidschraube Cap screw 3x33mm -- 2 7D -- Querlenkerbefestigungswelle Hinge pin 4x67.2mm -- 2 Hintere Getriebe Step 8...
  • Page 7 Hintere Stoßdämpferbrücke Step 9 Rear shock tower MV1656 MV1656 XV1323TI <9-1> Step 8 9B -- Linsenkopfschneidschraube Button head tapping screw 3x10mm -- 4 9A -- Stoppmutter 9C -- Linsenkopfgewindeschraube Lock nut 3mm -- 4 Button head machine screw 3x18mm -- 4 Hintere Chassisversteifung Step 10 Rear chassis brace...
  • Page 8 Hintere Radnaben Step 11 Rear hubs 11A -- Madenschraube mit Sicherungslack Für rechte Seite Grub screw w/threadlock 5x5mm -- 2 For right side 11B -- Metallstift Pin 2.5x16.8mm -- 2 MV3462 MV107 11C -- Unterlegscheibe Shim 8x12x0.2mm -- 2 11D -- Kugellager Ball bearing 8x16x5mm -- 4 Für linke Seite MV105...
  • Page 9 Hintere Querlenker Step 13 Rear suspension Step 10 Step 12 MV162D5TI Step 12 MV3560 13A -- Stoppmutter Lock nut 3mm -- 2 13B -- Linsenkopfschneidschraube Tapping screw 4x8mm -- 2 13C -- Zylinderkopfgewindeschraube Cap screw 3x25mm -- 2 13D -- Querlenkerbefestigungswelle Hinge pin 4x67.2mm -- 2 Stoßfänger Step 14...

  • Page 10: Flange Lock Nut 3Mm

    Chassisplatte Step 15 Chassis plate Step 15-1 MV3114TI MV3114TI MV30731 MV30731 XV3014TI MV37617 MV310 15A -- Stoppmutter mit Flansch Flange lock nut 3mm -- 1 15B -- Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 2 MV1406GV 15C -- Senkkopfgewindeschraube F/H Machine screw 3x12mm -- 1 15D -- Senkkopfgewindeschraube mit Sicherungslack F/H Machine screw w/threadlock 4x10mm -- 6 MV1406GV...

  • Page 11: A -- Stoppmutter Lock Nut 3Mm

    Servosaver & Lenkgestänge Step 17 Servo Saver & steering linkages 17A -- Stoppmutter Lock nut 3mm -- 4 17B -- Zylinderkopfgewindeschraube MV30731 MV30731 Cap screw 3x20mm -- 2 17C -- Servosaver-Schraube Servo saver screw 3x19.7mm -- 2 MV3071 MV3071 17D -- Freilauf MV3071 MV3071 Bushing 6x10x3mm -- 4...
  • Page 12 Servosaver-Platte & vordere Chassis-Versteifung Step 18 Servo saver plate & front chassis brace 18A -- Stoppmutter mit Flansch 18B -- Zylinderkopfgewindschraube Flange lock nut 3mm -- 1 Cap screw 3x18mm -- 1 MV1623F7 18A -- Spannschraube V221524 Turnbuckle 5x90.5mm -- 1 MV1623F7 MV1623F7 MV1131...

  • Page 13: Step

    Lenkgestänge & vordere Chassis-Versteifung Step 20 Steering linkages & front chassis brace 20A -- Stoppmutter mit Flansch 20D -- Senkkopfgewindeschraube Flange lock nut 3mm -- 1 F/H Machine screw 3x20mm -- 1 20B -- Zylinderkopfgewindeschraube 20E -- Rundkopfschneidschraube Cap screw 3x20mm -- 2 Round head tapping screw 4x25mm -- 2 20C -- Spezialgewindeschraube mit Sicherungslack Washer head machine screw w/threadlock 4x10mm -- 2...
  • Page 14 Montage des hinteren Querlenkers Step 21 Rear suspension mounting 21A -- Stoppmutter mit Flansch Flange lock nut 3mm -- 1 21B -- Senkkopfgewindeschraube F/H Machine screw 3x25mm -- 1 21C -- Senkkopfschneidschraube F/H Tapping screw 4x16mm -- 4 Step 13 Step 20...

  • Page 15: Step

    Lenkservo & Gas-/Bremsservo Step 22 Steering servo & throttle/brake servo 22A -- Linsenkopfgewindeschraube mit Sicherungslack Button head machine screw w/threadlock 3x8mm -- 6 22B -- Linsenkopfschneidschraube Button head tapping screw 3x10mm -- 12 22C -- Abstandshalter Post 6x32mm -- 6 Gas-/Bremsservo Throttle/brake servo Lenkservo...
  • Page 16 Akkubox & Empfängerbox Step 23 Battery box & receiver box 23A -- Stoppmutter mit Flansch 23C -- Rundkopfgewindeschraube Flange lock nut 4mm -- 1 Round head machine screw 2x15mm -- 1 23B -- Rundkopfgewindeschraube 23D -- Linsenkopfschneidschraube Button head tapping screw 3x10mm -- 8 Round read machine screw 2x10mm -- 2 (Im Lieferumfang des Schalters/Included w/switch) XV3731...
  • Page 17 Montage der Radioplatte Step 24 Radio tray mounting 24A -- Senkkopfgewindeschraube mit Sicherungslack F/H Machine screw w/threadlock 3x8mm -- 6 Step 23 Step 21...
  • Page 18 Zentrales Differenzial Step 25 Centre differential 25A -- Madenschraube Grub screw 5x4mm -- 2 2D -- Flanschkugellager Flanged ball bearing 8x12x3.5mm -- 2 25B -- Senkkopfgewindeschraube F/H Machine screw 3x6mm -- 6 2E -- Kugellager Ball bearing 8x16x5mm -- 2 25C -- Unterlegscheibe Shim 8x12x0.2mm -- 3 MV0751...

  • Page 19: Step

    Zentrales Differenzial Step 26 Centre differential 26A -- Madenschraube mit Sicherungslack 26C -- Linsenkopfschneidschraube Grub screw w/threadlock 3x3mm -- 2 Button head tapping screw 3x12mm -- 4 26B -- Spannschraube Brake pin 3x16mm -- 4 MV3061 MV30411 MV3061 MV3061 MV3061 MV309 MV3061 MV309...
  • Page 20 Zentrales Differenzial & Antriebsachsen Step 27 Centre differential & drive shafts 27C -- Senkkopfgewindeschraube 27A -- Stoppmutter mit Flansch F/H Machine screw 3x25mm -- 1 Flange lock nut 3mm -- 2 27B -- Zylinderkopfgewindeschraube 27D -- Senkkopfschneidschraube Cap screw 3x20mm -- 1 F/H Tapping screw 4x16mm -- 4 27E -- Spannschraube MV1624R5...

  • Page 21: Step

    Kraftstofftank Step 28 Fuel tank 28A -- Senkkopfgewindeschraube mit Sicherungslack 28C -- Abstandshalter F/H Machine screw w/threadlock 3x8mm -- 2 Post 6x27.5mm -- 2 28B -- Spezialgewindeschraube mit Sicherungslack Washer head machine screw w/threadlock 3x10mm -- 2 28D -- Unterlegscheibe Washer 3x8x1mm -- 2 Silikonschlauch Silicone tubing...

  • Page 22: Step

    Verbrennungsmotor & Kupplung Step 29 Engine & clutch 29A -- Stoppmutter Lock nut 3mm -- 4 29B -- Linsenkopfgewindeschraube Button head machine screw 3x6mm -- 1 29C -- Zylinderkopfgewindeschraube Cap screw 3x16mm -- 4 29D -- Unterlegscheibe Shim 5x8x0.2mm -- 1 29E -- Kugellager Ball bearing 5x10x4mm -- 2 MV36304...
  • Page 23 Kupplungsdemontage-Werkzeug Step 30 Clutch Tool Kupplungsbacken-Montage Assemble clutch shoe Kupplungsbacken-Demontage Disassemble clutch shoe...

  • Page 24: Air Filter

    Krümmer Step 31 Exhaust header Step 29 MV2055G MV2053 MV2055G MV2055G MV2053 MV2055G MV2053 Luftfilter Step 32 Air filter 32A -- Senkkopfschneidschraube F/H Tapping screw 3x8mm -- 1 Luftfilter-Öl Air cleaner oil MV2031BA MV2032 MV2031BA Step 32-1 MV2031BA MV2031BA <32-1> MV2031BA Step 31 MV2031BA...
  • Page 25 Montage des Verbrennungsmotors Step 33 Engine mounting 33A -- Madenschraube mit Sicherungslack 33B -- Linsenkopfgewindeschraube mit Sicherungslack Grub screw w/threadlock 4x4mm -- 1 Button head machine screw w/threadlock 5x10mm -- 4 Step 32 Legen Sie ein Stück Papier zur Zahnflankeneinstellung ein. Insert a sheet of paper to set SE009BA gear mesh...

  • Page 26: Step

    Kraftstoff-Zuleitung & Druckluftschlauch Step 34 Fuel pick-up & pressure tubing Kraftstoffzuleitung Kraftstoff-Druckluftschlauch Fuel pick-up tubing Fuel pressure tubing Stoßdämpfergehäuse & Stoßdämpferkolben Step 35 Shock bodies & shock shafts 35A -- Stoppmutter 35E -- Unterlegscheibe Lock nut 2.6mm -- 8 Washer 3x6.3x1.8mm -- 8 35B -- Dichtungsring 35F -- Stoßdämpferkolben O-Ring 2.5x1mm -- 8...
  • Page 27 Stoßdämpfer-Öl Step 36 Shock oil Silikon-Stoßdämpfer-Öl Silicone shock oil Nach dem Befüllen mit Stoßdämpferöl, mehr- MV1386 fach langsam den Stoß- dämpferkolben auf und abbewegen, um die Luft- blasen zu eliminieren. MV1374BA After filling with shock oil, gently pump shock shaft up and down several times to eliminate air bubbles.
  • Page 28 Montage der vorderen Stoßdämpfer Step 38 Front shock mounting 38A -- Stoppmutter mit Flansch 38C -- Linsenkopfgewindeschraube Flange lock nut 3mm -- 6 Button head machine screw 3x15mm -- 4 38B -- Unterlegscheibe 38D -- Zylinderkopfschraube Washer 3.2x8x0.5mm -- 2 Cap screw 3x42mm -- 2 MV1382 XV1102...

  • Page 29: Step

    Montage der hinteren Stoßdämpfer Step 39 Rear shock mounting 39A -- Stoppmutter mit Flansch 39C -- Linsenkopfgewindeschraube Flange lock nut 3mm -- 6 Button head machine screw 3x15mm -- 4 39B -- Unterlegscheibe 39D -- Zylinderkopfschraube Washer 3.2x8x0.5mm -- 2 Cap screw 3x42mm -- 2 MV1382 XV1101...
  • Page 30 Lenkgestänge Step 40 Steering linkage 40A -- Stoppmutter 40C -- Linsenkopfgewindeschraube Lock nut 3mm -- 2 Button head machine screw 3x12mm -- 2 40B -- Stoppmutter mit Flansch 40D -- Zylinderkopfgewindeschraube Flange lock nut 3mm -- 2 Cap screw 3x20mm -- 2 MV1302 40E -- Gewindeschraube Threaded stud 3x16mm -- 2...
  • Page 31 Gas- & Bremsgestänge Step 41 Throttle & brake linkage 41A -- Madenschraube mit Sicherungslack 41C -- Linsenkopfschneidschraube Grub screw w/threadlock 3x3mm -- 6 Button head tapping screw 3x12mm -- 1 41B -- Feder Spring 18mm -- 1 70mm SE002 SE0031BA SE002 SE0031BA 22mm...
  • Page 32 Montage des Gas- & Bremsgestänges Step 42 Throttle & brake linkage mounting Step 40 Servoschraube Servoscrew Step 41 38mm 30mm...
  • Page 33 Einstellung des Gas- & Bremsgestänges Step 43 Throttle & brake linkage adjustment Vollgas High throttle Vollbremse Leerlauf Full brake Throttle Antennenröhrchen Step 44 Antenna support tube Antennenröhrchen Antenna support tube Führen Sie die Antennenlitze durch das Antennenröhrchen. Anschließend das Antennenröhrchen im Antennenfuß befestigen.
  • Page 34 Räder & Reifen Step 45 Wheels & tires Außen Innen Outside Inside Reifenkleber Für rechte Seite Tire glue For right sides (x2) Felge Reifen Tire Reifeneinlage Tireinsert Reifen Tire Felge For Left Sides (x2) Reifeneinlage Tireinsert...
  • Page 35 Räder- & Karosseriemontage Step 46 Wheels & Carbody mounting 46A -- Radmutter Wheel nut 17mm -- 4 MV120 MV120 MV120 MV120 Karosserie Carbody Step 45 Step 45 Step 44 Step 45 Step 45...
  • Page 36 Ersatzteile Spareparts BB0508025T / Best.-Nr. 295493-EQ BB051004 / Best.-Nr. 295620-EQ BB081235T / Best.-Nr. 229653-EQ BB081605 / Best.-Nr. 214493-EQ Flanschkugellager 5 x 8 x 2,5 mm Kugellager 8x12 x 3,5 mm Kugellager 5 x 10 x 4 mm Kugellager 8x 16x 5 mm Flanged ball bearings 5x8x2.5mm Ball bearing 8x12x3.5 mm Ball bearing 5 x10x 4 mm...
  • Page 37 MV1305 / Best.-Nr. 236792-EQ MV126 / Best.-Nr. 223384-EQ MV12602 / Best.-Nr. 229051-EQ MV1302 / Best.-Nr. 223293-EQ Bremsexcenter Gestängeset Gas/Bremse/Resorohr Lenkgestänge-Set Lenkgestänge-Set 90,5 mm Brake cam Linkages and tuned pipe mount set Steering servo rod Steering rod set -- 90,5 mm XV1323TI / Best.-Nr.
  • Page 38 MV1624R5 / Best.-Nr. 236759-EQ MV162D4 / Best.-Nr. 236761EQ MV162D5TI / Best.-Nr. 236762-EQ MV162U5 / Best.-Nr. 236765 Querlenkerhalteplatten Chassis-Versteifung hinten Querlenkerhalteplatten 0 - 3° Querlenkerhalter oben Suspension plate holder Suspension plate holder 0-3° Upper arm carry - front Chassis brace - rear 75mm MV2032 / Best.-Nr.
  • Page 39 MV3071 / Best.-Nr. 223343-EQ MV30731 / Best.-Nr. 234491-EQ MV3074 / Best.-Nr. 223324-EQ MV30751TI / Best.-Nr. 234556-EQ Servosaver -Teile Lenkungsplatte 3mm titan Servosaver - Metallteile Servosaver-Schrauben Servo saver parts Servo saver metal parts Steering plate 3mm titan Servo saver screw set MV30761TI / Best.-Nr.
  • Page 40 MV3531 / Best.-Nr. 223396-EQ MV3551 / Best.-Nr. 223369-EQ MV3559 / Best.-Nr. 236784-EQ MV3560 / Best.-Nr. 236785-EQ Schrauben- & Hülsenset Kardanwelle 181mm vorne Kardanwelle 143,6mm hinten Antriebswelle 97,8mm Rocker bolts & bushings Swing shaft centre -- front Swing shaft centre143,6 rear Dog bones centre rear SE030BA / Best.-Nr.
  • Page 41 Tuningparts Optionparts MV0105MT / Best.-Nr. 236790-EQ Rückwärtsgang / Reverse kit SEM1982GR / Best.-Nr. 232741-EQ MV3131 / Best.-Nr. 229076-EQ MV3141 / Best.-Nr. 229077-EQ MV3161 / Best.-Nr. 230193-EQ 3-Backen-Kupplungbeläge Alu 7075 2-Gang-Kupplungsglocke Kupplungszahnrad Kupplungszahnrad 3-Shoes clutch shoes - alu 7075 2-Speed clutch bell Pinion gear - 16 T Pinion gear - 14 T MV3191 / Best.-Nr.
  • Page 42 SEM3461B / Best.-Nr. 229099-EQ SEM3481B / Best.-Nr. 229101-EQ SEM3481BA / Best.-Nr. 235112EQ SEM3461BA / Best.-Nr. 235115-EQ CNC-Achsschenkel hinten blau CNC-Achsschenkel hinten sw CNC-Achschenkelhalter sw CNC-Achschenkelhalter blau CNC Rear hubs blue left / right CNC Rear hubs black left/right Hub carriers blue left / right Hub carriers black left/right SEM3491 / Best.-Nr.
  • Page 43 Schnell – einfach – zuverlässig Ersatzteilbestellung bei Conrad Electronic Für viele Artikel können wir schnell und zuverlässig Ersatzteile liefern. Unser Lager hält im Bedarfsfall mehrere Tausend Teile für Sie bereit. Bestellung per Telefon: 0180 - 531 21 11* Bestellung per Telefax: 0180 - 531 21 10* Bestellung per Mail: sales@conrad.de Bestellung per Internet:...
