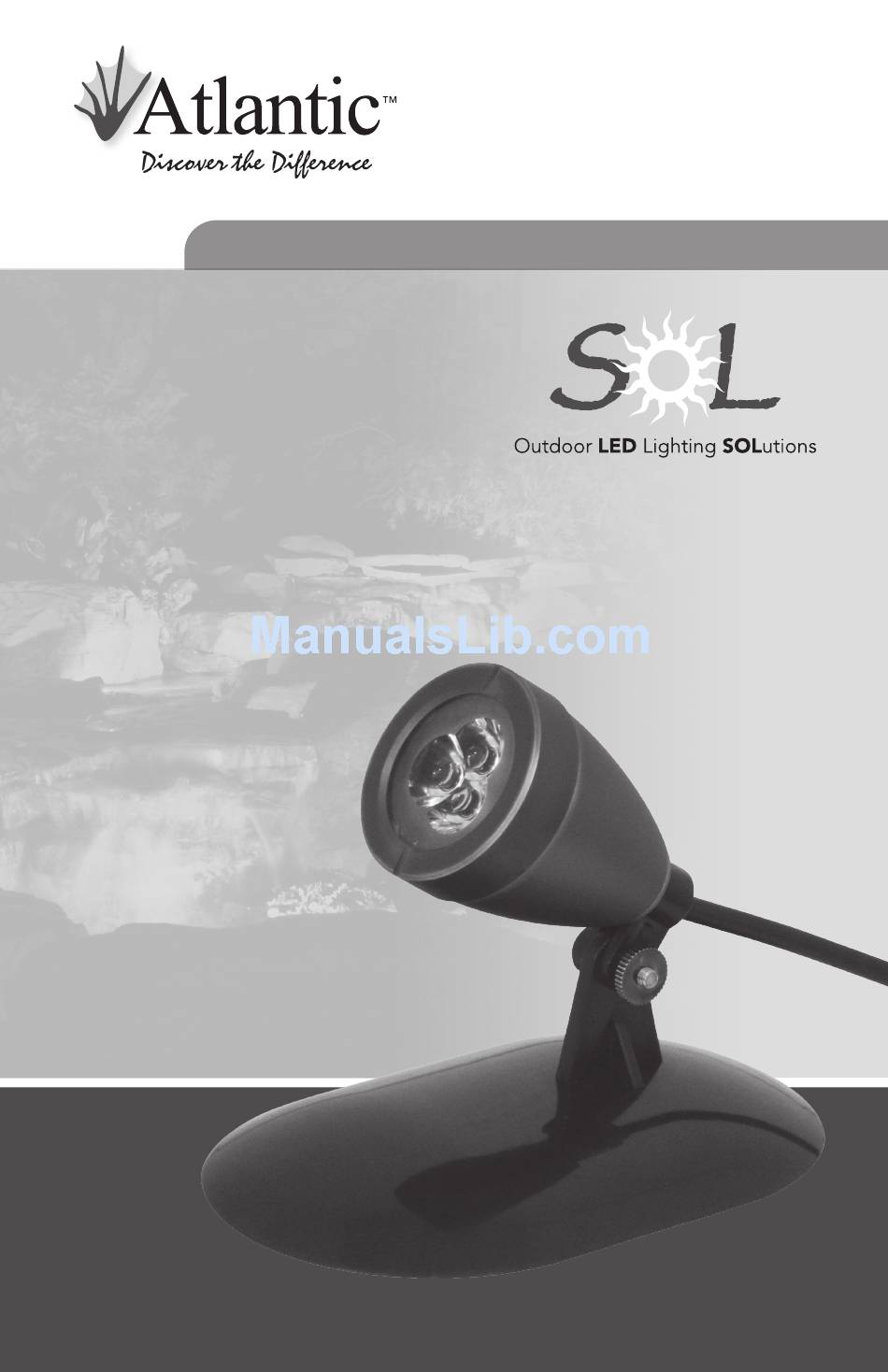

- Page 1 Operating Manual Manuel d’utilisation Manual de operación Color Changing Lighting Éclairage à couleurs changeantes Luminarias con cambio de color Includes Models Couvre les modèles Modelos incluidos: SOLCC2 SOLCC6 SOLCCLR SOLCCMX3 SOLCCEXT 1-877-80-PONDS www.atlanticwatergardens.com...
-
Page 2: Installation
Introduction Thank you for purchasing Color Changing SOL Lighting. Atlantic’s SOL lighting features solid brass bodies with an oil-rubbed bronze finish. These LEDs create a vibrant nightime atmosphere with 48 different colors and 16 different pre-programed color changing combinations. Multiple LEDs can be connected to be run through one transformer and be controlled by one remote. - Page 3 Module and 3-way splitter will accept any combination of Color Changing SOL Light styles. If more lights are required, multiple splitters can be connected together to create more outlet connections. A larger transformer (80 watts maximum) is required if additional lights are installed. SOLCCLR 3-way Transformer Control Module Splitter SOLCC2 SOLCC6...
-
Page 4: Operation
Operation Technical Data (Control Module) Input Power: AC12V Working Temperature: 0ºF -140ºF (-20°C - 60ºC) Output Power: DC12V Output: 3 circuits (R/G/B) Output Current: 5A /circuit Remote Control Functions On/Off Button Touch for one second to turn on or off. Mode Selection Touch to switch between Color Wheel and Preset Light Changing Mode... -
Page 5: Maintenance
Ensure that all components are installed correctly after servicing. Inspect the silicone gaskets for defects and proper placement before re-assembling. Ensure that the lens ring is tightly secured before submersing the fixture. Brass Lens Ring SOLCC2: Brass Body Disc Lamp Gasket Lens... -
Page 6: Warranty
SOLCC6: Brass Lens Ring LED Bulb Brass Body Gasket Lens Slot Warranty All SOL Lighting carries a one-year limited warranty. This limited warranty is extended solely to the original purchaser commencing from the date of the original purchase receipt and is void if any of the following apply: •... -
Page 7: Troubleshooting Guide
Troubleshooting Guide Always turn off power before inspecting the Color Changing Fountains. Failure to observe this precaution can result in a serious accident. Before ordering repairs, carefully read through this instruction booklet. If the problem persists, contact your dealer. Problem Possible Cause Possible Solution Remote is not working... - Page 8 Introduction Merci de votre achat d’un éclairage SOL à couleurs changeantes. Tous les éclairages SOL d’Atlantic comportent des corps en laiton plein avec une finition bronze huilé. Ses diodes électroluminescentes créent une atmosphère nocturne vibrante avec 48 couleurs différentes et 16 combinaisons programmées à l’avance de changement de couleurs.
- Page 9 • Ne branchez pas l’alimentation avant que les raccordements de cordons soient terminés. • Ne coupez pas ou n’altérez pas le cordon entre l’éclairage SOL et le module de commande. SOLCCLR Répartiteur Transformateur Module de SOLCC2 3 voies commande SOLCC6...
- Page 10 • La commande à distance nécessite trois (3) piles de type AAA (non fournies). Branchement des éclairages Suivez le schéma de raccordement ci-dessous pour brancher tous les câbles. Le module de commande SOLCCMX3 et le répartiteur 3 voies accepteront n’importe quelle combinaison de styles d’éclairage SOL à...
-
Page 11: Entretien
Sélection de mode • Pour commuter sur le disque de couleurs : Maintenez appuyé le bouton B pendant 3 secondes, ou jusqu’à ce que l’éclairage passe en blanc lumineux. Maintenez de nouveau le bouton B, et l’éclairage va revenir à la dernière couleur utilisée durant le mode de disque de couleurs. -
Page 12: Garantie
SOLCC2: Anneau de lentille en laiton Corps en laiton Lampe de Joint Fente Fente disque SOLCC6: Anneau de lentille en laiton Lampe DEL Corps en laiton Joint Fente Fente Garantie Tout l’éclairage SOL porte une garantie limitée de un an. Cette garantie limitée est accordée seulement à... -
Page 13: Guide De Dépannage
Guide de dépannage Coupez toujours l’alimentation électrique avant d’inspecter l’éclairage à DEL. Ne pas observer cette précaution peut entraîner un accident grave. Avant de demander des réparations, lisez attentivement ce tableau d’aide. Si le problème persiste, contactez votre revendeur. Problème Cause possible Solution possible La commande à... -
Page 14: Instalación
Introducción Gracias por comprar luminarias con cambio de color SOL. La línea de iluminación SOL de Atlantic cuenta con cuerpos de latón macizo con acabado en bronce aceitado. Estas luces LED crean una vibrante atmósfera nocturna con 48 colores distintos y 16 combinaciones diferentes de cambio de color predefinidas. También se pueden conectar varias luminarias LED a un solo transformador y controlarlas desde un control remoto. - Page 15 • No conecte la alimentación sin antes haber finalizado las conexiones. • No corte ni modifique el cable entre la luminaria SOL y el módulo de control. • El control remoto funciona con tres (3) pilas AAA (no incluidas). SOLCCLR Repartidor Transformador Módulo de SOLCC2 de 3 salidas control SOLCC6...
- Page 16 Conexión de las luces Conecte todos los cables de acuerdo a lo indicado en el siguiente diagrama de conexión. El módulo de control SOLCCMX3 y el repartidor de 3 salidas admite cualquier combinación de luminarias con cambio de color SOL. Si necesita más luces, se pueden conectar repartidores múltiples entre sí...
-
Page 17: Mantenimiento
Selección de modo • Para cambiar la rueda de color: mantenga pulsado el botón B durante tres segundos o hasta que la luz cambie a blanco cristalino. Mantenga nuevamente pulsado el botón B, y la luz volverá al último color que aparecía cuando estaba en el modo de rueda de color. - Page 18 SOLCC2: Aro de latón de la lente Cuerpo de latón Disco de Junta Lente Ranura lámparas SOLCC6: Aro de latón de la lente LED Bulb Cuerpo de latón Junta Lente Ranura Garantía Todas las luminarias SOL tienen una garantía limitada de un año. Esta garantía limitada se extiende solamente al comprador original, a contar desde la fecha de la factura original de compra y se anulará...
-
Page 19: Guía De Solución De Problemas
Guía de solución de problemas Siempre apague la alimentación eléctrica antes de inspeccionar las luminarias con cambio de color. El incumplimiento de esta precaución puede resultar en un accidente grave. Antes de solicitar una reparación, lea atentamente este manual de instrucciones. Si el problema persiste, comuníquese con el distribuidor de su localidad. - Page 20 1-877-80-PONDS www.atlanticwatergardens.com...
