Service Manual

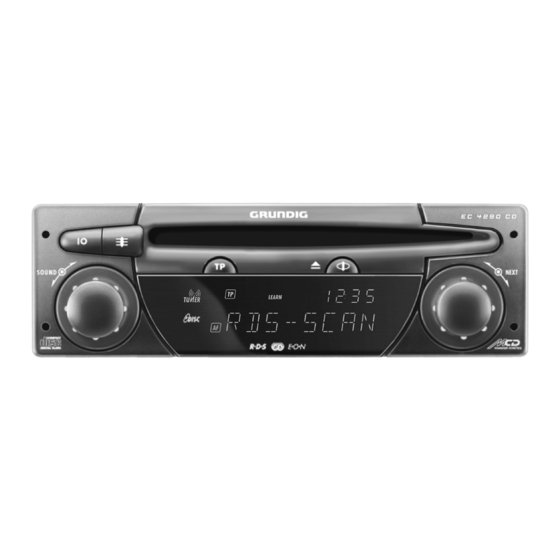

EC 4790 CD
(G.HK 2400)
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
...Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50
Advertisement
Table of Contents
Related Manuals for Grundig EC 4790 CD
Summary of Contents for Grundig EC 4790 CD
- Page 1 Service Manual CarAudio EC 4790 CD (G.HK 2400) Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr Technik: 0180/52318-41 0180/52318-49 Zusätzlich erforderliche Unterlagen für den Komplettservice 0180/52318-48 Additionally required Service Documents for the Complete Service VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43 Service Car Audio...
-
Page 2: Table Of Contents
Wobbler Test Generator Sweep Generator Frequenzzähler Frequency Counter Beachten Sie bitte das GRUNDIG Meßtechnik-Programm, das Sie Please note the Grundig Catalog "Test and Measuring Equipment" unter folgender Adresse erhalten: obtainable from: Grundig AG Geschäftsbereich Instruments Test- und Meßsysteme Würzburger Str. 150, D-90766 Fürth Tel.: 0911 / 703-4118;... -
Page 3: Ausbauhinweise
EC 4790 CD Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions 1. Entnehmen einer CD bei defektem Laufwerk 1. Removing a CD when the Drive is defective - Deckelblech abnehmen. - Take off the cover plate of the radio. - Die 4 Schrauben (Fig. -
Page 4: Bedienhinweise
Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden. Radio (Tuner) Lautstärke- und Klangeinstellung Bereich TUNER FM wählen Lautstärke Beispiel: Bässe einstellen Lautstärkeverteilung FAD (Fader) Verkehrsfunk-Durchsagen beginnen mit Wenn Sie sich in einem sehr schlecht ver- einer Mindestlautstärke:... - Page 5 Titel, den Sie hören, wieder- Im Anzeigefeld erscheint » « Eingeben der Uhrzeit holen bzw. vorheriger Titel. (CH: Change = ändern). * Welcher Grundig CD-Wechsler geeignet ist, sagt Ihnen Ihr Fachhändler. Downloaded from www.Manualslib.com manuals search engine...
- Page 6 EXPERT-Bedienebene EXPERT-Bedienebene Mögliche Einstellungen … Security-Leuchtanzeige (Ein/Aus) Autom. Wechsel des Regionalprogramms MCD- bzw. AUX-Eingangsempfindlichkeit Synchronisation der Uhr BLK ON sync ON » « Die Security-Leuchtdiode blinkt Wenn ein RDS-Programm aus verschiede- Anpassen eines CD-Wechslers » « Die eingebaute Uhr wird Codierung aktivieren (eine genaue Anlei- MCD LOW bei ausgeschaltetem Gerät und...
- Page 7 – im Bedarfsfall Antennenadapter (Abb. geregelt werden. aufbiegen. Phone-Mute-Anschluß Geeigneter Adapter: verwenden. EC 4790 CD an 4Ω-Lautsprechern: 4 x 20 W. Adapter 416 (Best. Nr. G.ID 16-00) Messerkontakt A 6 nicht angeschlossen: für Autotelefon oder Funkgerät: Autoradio einschieben – Antennenadapter (Abb.
-
Page 8: Operating Hints
Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list. Volume and Sound Settings Radio (Tuner) Volume Example: Bass FAD (Fader) Selecting the TUNER FM range... - Page 9 ¡ Press the button or press the right- The display indicates ” ” (CH = Change). * Your specialized dealer can inform you which Grundig CD ¢ ¢ hand control knob until the signal changer is suitable. sounds.
- Page 10 EXPERT control level EXPERT control level Possible settings … Security LED (on/off) Autom. change of regional programme MCD and AUX input sensitivity Clock synchronization BLK ON sync ON ” ” The Security LED flashes if If an RDS programme consists of various to adjust the sensitivity to a CD changer.
- Page 11 The car radio is “muted” when the car tele- C11 Rear speaker, left + Inserting the car radio off. EC 4790 CD With 4Ω loudspeakers: 4 x 20 W. phone or CB radio is in operation. – Fix the aerial adapter (fig. ) or aerial cable...
-
Page 12: Abgleichvorschriften
Abgleichvorschriften / Adjustment Procedures EC 4790 CD Abgleichvorschriften Meßgeräte: DC-Voltmeter, Meßsender, NF-Voltmeter, Wobbler Abgleich Vorbereitung Abgleichvorgang ± 1. MW-Oszillator Mit L612A bei 531kHz auf 1,2V 20mV abgleichen. ± DC-Voltmeter an FMP639. Kontrolle bei 1602kHz auf 7,5V 0,5V. ± 2. LW-Oszillator... -
Page 13: Adjustment Procedures
EC 4790 CD Abgleichvorschriften / Adjustment Procedures Adjustment Procedures Test equipment: DC Voltmeter, Test Generator, AF Voltmeter, Sweep Generator Adjustment Preparation Adjustment Procedure ± 1. MW Oscillator Align with L612A at 531kHz for 1.2V 20mV. ± Connect a DC Voltmeter to FMP639. - Page 14 Abgleichvorschriften / Adjustment Procedures EC 4790 CD Abgleichlageplan Alignment Layout CD-BUS CIC1501 CIC802 F105 Q873 CIC501 CIC800 Q701 CR105 Q883 F103 F104 CIC701 F601A CIC601A F101 IC1471L L613A L612A L603A L604A IC1472L 19373-477.00 2B (01) Meßpunkt (FMP...) Test Point (FMP...)
-
Page 15: Circuit Diagrams And Layout Of The Pcbs
EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Bedien-Teil / Operating Part... -
Page 16: Cd Part
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD HF-Teil / RF Part CD-Teil / CD Part CD-LAUFWERK SONY SCD-333A CT02... - Page 17 EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs ZF / IF * CR125 CR126 * CT126 CT125 BC848C BC848C * CC102...
-
Page 18: Processor Part
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Prozessor-Teil / Processor Part RDS-DATA CD-BUS INK1 INK2 CBU801 ON/OFF TAST INTINK2... - Page 19 EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs RDS DECODER BELEUCHTUNG ILLUMINATION RDS-CLK R2303 * CT2303 BC848C RDCL OSCO OSCI...
-
Page 20: Af Part
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD NF-Teil / AF Part * CR323 C301 CR301 FMP1501 220N/50V FR-A * CC1628... - Page 21 EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs II-5 II-5 C1601 II-6 II-6 VCC1 TDA7454 100N/50V STD/HI-EFF VCC2 FMP1609 OUT RF-...
-
Page 22: Main Board
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Bauteil / Hauptplatte / Main Board Component BU01 Bedrahtete Bauteile - Ansicht von der Bestückungsseite / Wired Components - View of Component Side... - Page 23 EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Bauteil / Hauptplatte / Main Board Component BU01 Bedrahtete Bauteile - Ansicht von der Lötseite / Wired Components - View of Solder Side...
- Page 24 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Bauteil / CR503 Hauptplatte / Main Board Component CR600A CR605A CBU801 CR621A SMD- Bauteile der Bestückungsseite / SMD Components of Component Side...
- Page 25 EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Bauteil / CR102 CR2201 Hauptplatte / Main Board Component CR106 CR2202 103 131...
-
Page 26: Operating Board
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs EC 4790 CD Bedienplatte / Operating Board Anschlußplatte / Connecting Board Ansicht von der Bestückungsseite / View of Component Side Ansicht von der Bestückungsseite / View of Component Side... -
Page 27: Spare Parts List
