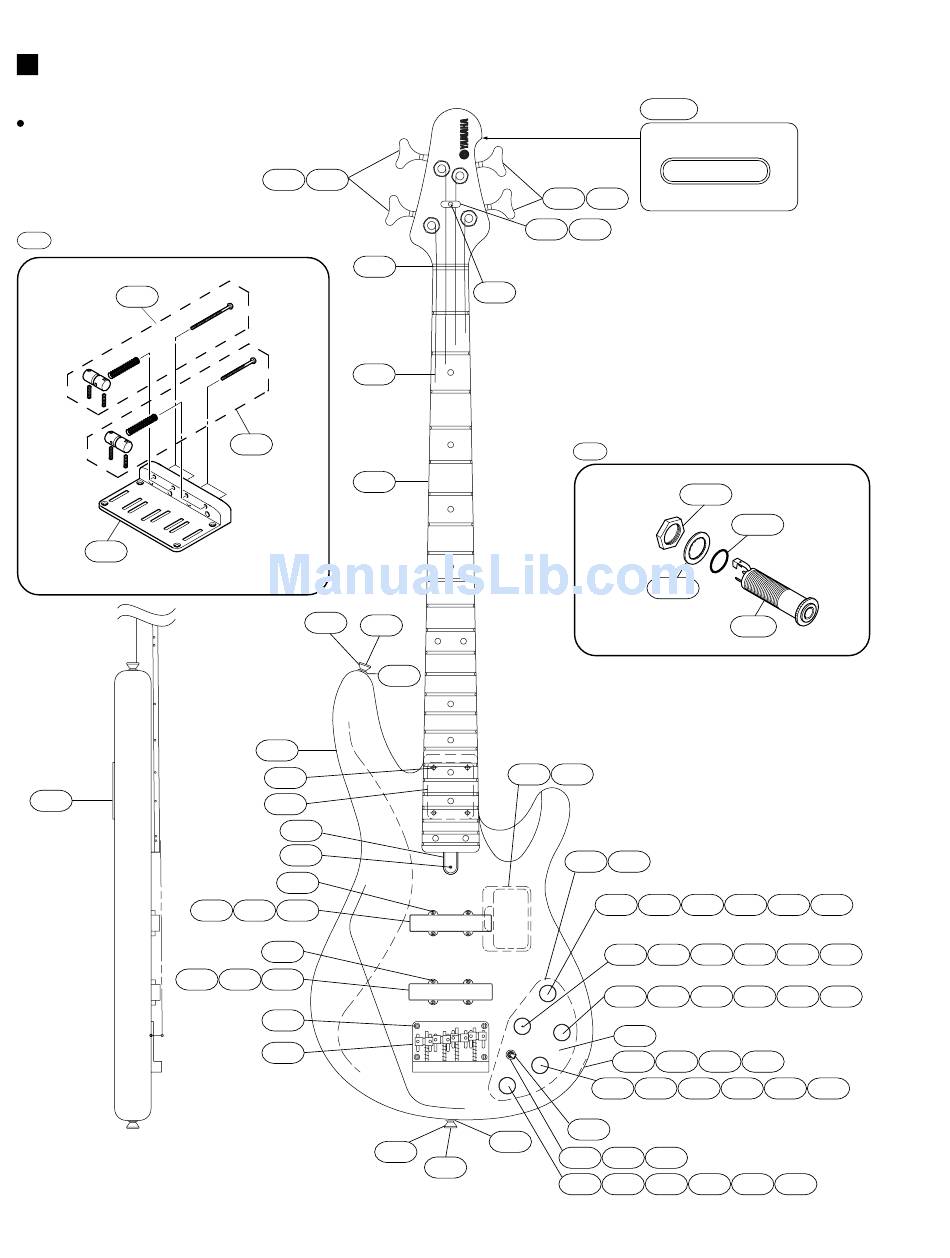

OVERALL ASSEMBLY

BB604
Bridge Assembly: Diecast (QC347800)
E18
B02
B01
E11
G01
G06
2
E01 E04
E10
E21
B03
A01
E25
E26
E27
D01
E12
E11
E08
E09
G03
G04 G05
G08
G09 G10
E19
E18
E25
E02 E04
E05 E06
E07
F12
F07 F08
E31
E28
BALANCER: A+C 500KΩ
M.VOLUME: B 20KΩ
BASS: B 50KΩ
E28
TREBLE: B 50KΩ
F01h
E27
F01i F01j F01k
E26
E28 E28a
MID FREQ.: A 50KΩ
A01b
A seal is attached
on the rear of the neck.
BB 604
Jack Installation
F12a
F12c
F12b
F12
E33
F01b F01e F01f F01 g
E28a
F01d F01e F01f F01 g
E28 E28a
F01a F01e F01f F01 g
E28 E28a
F01
F12 F12a F12b F12c
F01c F01e F01f F01 g
E28a
F01a F01e F01f F01 g
