  • Page 1 SOLDERING STATION PLS 48 C1 SOLDERING STATION REGELBARE LÖTSTATION Translation of the original instructions Originalbetriebsanleitung IAN 270214...
  • Page 2 Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. GB / IE / CY Translation of the original instructions Page DE / AT / CH...

  • Page 4: Table Of Contents

    Importer ........13 Translation of the original Conformity Declaration . 14 PLS 48 C1...

  • Page 5: Introduction

    SOLDERING STATION PLS 48 C1 Introduction Congratulations on the purchase of your new appliance. You have selected a high quality product. The operating instructions are part of this product. They contain important information on safety, usage and disposal. Before using the product, familiarise yourself with all handling and safety guidelines.

  • Page 6: Features

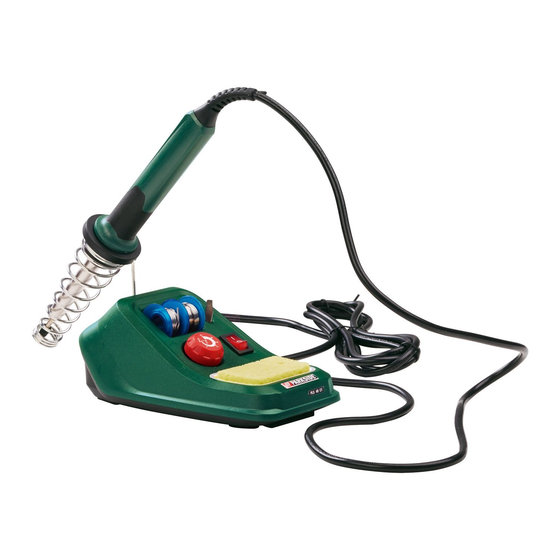

    Soldering sponge Soldering tip Coil spring Package contents 1 soldering station incl. PLS 48 C1 soldering iron with 2 standard soldering tips (1 pre-fitted) 1 solder, ø 1.0 mm, 10 g 1 solder, ø 1.5 mm, 10 g 1 soldering sponge...

  • Page 7: General Power Tool Safety Warnings

    Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. PLS 48 C1...

  • Page 8: Personal Safety

    RISK OF BURNS! Do not touch the heated soldering tip or the molten solder. There is a risk of being burnt. Always allow the ap- pliance to cool down completely before changing components, cleaning or checking it. PLS 48 C1...
  • Page 9 ■ Always wash your hands thoroughly after soldering. ■ Do not dispose of solder waste in normal domestic waste! Solder waste should be disposed of with hazardous waste. PLS 48 C1...

  • Page 10: Power Tool Use And Care

    Original accessories/auxiliary equipment ■ Use only the additional equipment and accessories specified in the operating instructions. Using attachments or accessory tools other than those recommended in the operating instructions can lead to a risk of injury. PLS 48 C1...

  • Page 11: Before First Use

    Plug the mains plug into a wall socket and press the ON/OFF switch to position “I”. ♦ Set the temperature control to level 3 and wait until the appliance has heated up. Allow a little bit of solder to melt into a thin film on the soldering tip. PLS 48 C1...

  • Page 12: Operation

    Level 3 = 300°C normal operation, e.g. when using lead-free solder Level 4 = 400°C high soldering temperature, e.g. for de-soldering small solder joints Level 5 = 500°C maximum soldering temperature, e.g. for de-solder- ing larger solder joints PLS 48 C1...

  • Page 13: Soldering Sponge

    Clean the soldering tip on the moist soldering sponge ♦ After cleaning, the soldering tip must be tinned. Tin the hot soldering iron tip by melting the solder ♦ Guide the soldering tip to the solder joint and heat it. PLS 48 C1...

  • Page 14: Maintenance And Cleaning

    Never use sharp objects, petrol, solvents or cleaning agents that can damage plastic. ■ Do not allow any liquids to get into the interior of the appliance. NOTE ► You can order spare parts (such as solder tips) via our service hotline. PLS 48 C1...

  • Page 15: Disposal

    Service centres. Your statutory rights are not restricted by this warranty. The warranty period is not prolonged by repairs effected under the warranty. This PLS 48 C1...

  • Page 16: Service

    (0,06 EUR/Min., (off peak)) E-Mail: kompernass@lidl.ie IAN 270214 Service Cyprus Tel.: 8009 4409 E-Mail: kompernass@lidl.com.cy IAN 270214 Hotline availability: Monday to Friday from 8:00 a.m. to 8:00 p.m. (CET) Importer KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com PLS 48 C1...

  • Page 17: Translation Of The Original Conformity Declaration

    (2011/65/EU) Applied harmonised standards: EN 60335-2-45: 2002 / A2: 2012 EN 60335-1: 2012 / A11: 2014 EN 62233: 2008 EN 55014-1: 2006 / A2: 2011 EN 55014-2: 1997 / A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 PLS 48 C1...
  • Page 18 Type designation of machine: Soldering station PLS 48 C1 Year of manufacture: 06 - 2015 Serial number: IAN 270214 Bochum, 09/04/2015 Semi Uguzlu - Quality Manager - The right to effect technical changes in the context of further develop- ment is reserved.
  • Page 19 PLS 48 C1...
