Summary of Contents for 3M 700 series

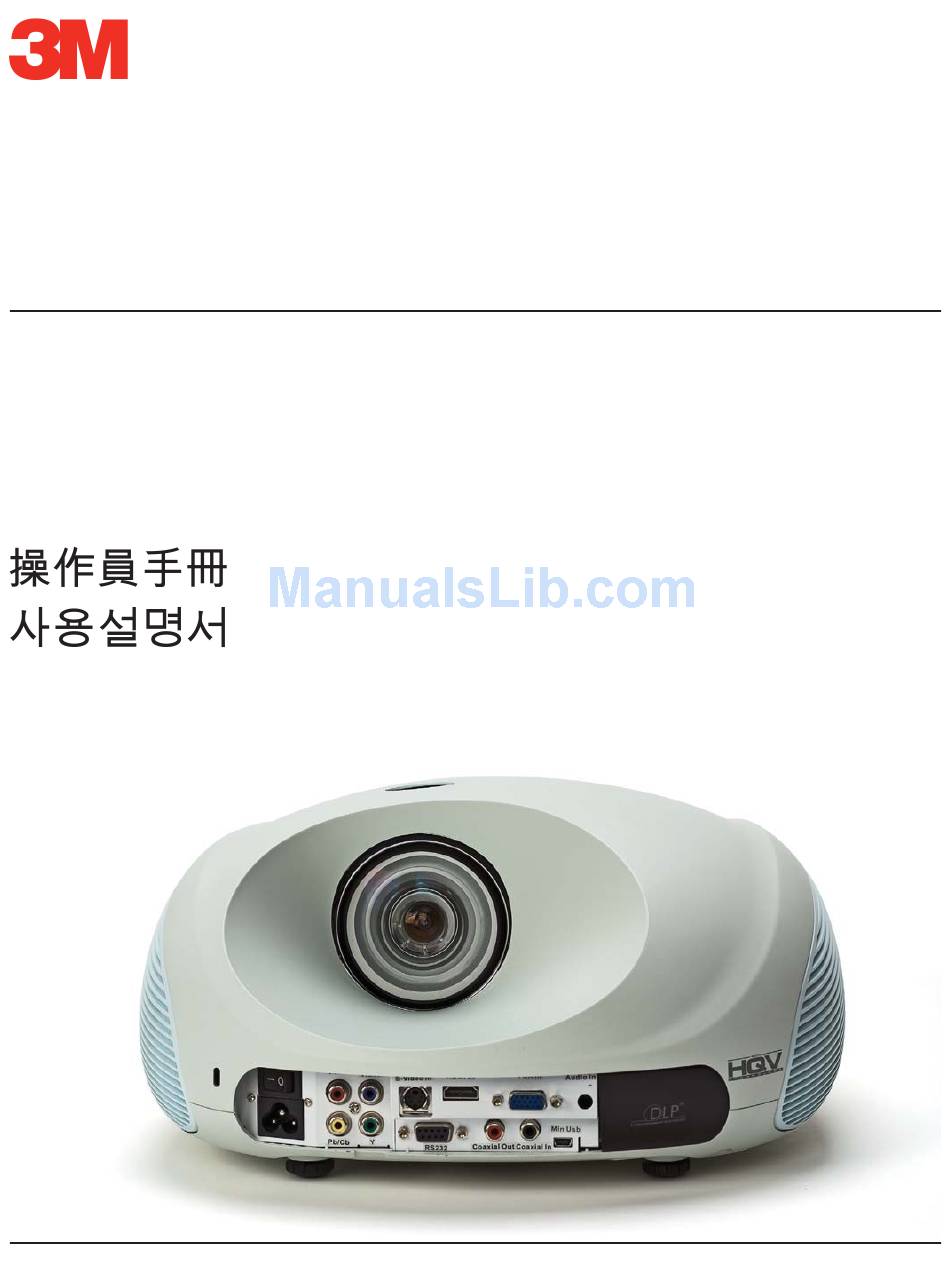

Page 1 Digital Media System 700 Series Operator and Product Safety Guide Guía para el operador Betriebsanleitung Guide de l’utilisateur オペレーターズガイド Guida dell’operatore February 2007 • 78-6970-9469-2-C • Copyright © 2007, 3M Company. All Rights Reserved.
Page 3: Table Of Contents
™ Digital Media System 700 Series Contents Contents Introduction Thank You for Choosing 3M .........................5 Safety Information INTENDED USE............................8 SAVE THESE INSTRUCTIONS ........................8 Trademarks ..............................8 Warranty; Limited Remedy; Limited Liability....................9 Shipping Contents Contents of Shipping Box ...........................10 Optional Accessories ...........................10 Installing or replacing batteries ........................10...
Page 4 Contents ™ Digital Media System 700 Series Maintenance Replacing Projection Lamp .........................32 ™ Digital Media System 700 Bottom View....................32 Specifications Optical................................33 System Specifications ..........................33 Sound System ..............................33 USB Reader ..............................33 DVD Player..............................33 Other Features..............................34 Dimensions ..............................34 Weight ................................34 Other Care Caring For The Inside Of The Projector ....................35...
Page 5: Thank You For Choosing 3M
Introduction Thank You for Choosing 3M Thank you for choosing 3M equipment. This product has been produced in accordance with 3M’s quality and safety standards to provide smooth and trouble free use in the years to come. For optimum performance, please follow the operating instructions carefully. We hope you will enjoy using this high performance product in your home, meetings, presentations, and training sessions.
Page 6: Safety Information
Please read, understand, and follow all safety information contained in these instructions prior to the use of this ™ Digital Media System 700 Series. Retain these instructions for future reference. ™ Multimedia projectors are designed to operate in a normal office and home environment.
Page 7 See www.lamprecycle.org or call 1-800-328-1371. • To reduce the risk associated with lamp rupture related hazards: - In event of lamp rupture, call 3M authorized service provider for repair. Ruptured lamp repair is not user serviceable. - Wash your hands thoroughly if contact with ruptured lamp debris has taken place.
Page 8: Intended Use
SAVE THESE INSTRUCTIONS The information contained in this manual will help you operate and maintain your 3M Digital Media System 700 Series. Trademarks The 3M logo and 3M are registered trademarks of 3M Company.
Page 9: Warranty; Limited Remedy; Limited Liability
3M's option, to replace or repair the 3M product or refund the purchase price of the 3M product. Except where prohibited by law, 3M will not be liable for any indirect, special, incidental or consequential loss or damage arising from this 3M product, regardless of the legal theory asserted.
Page 10: Shipping Contents
Introduction ™ Digital Media System 700 Series Shipping Contents Contents of Shipping Box ™ The 3M Digital Media System 700 is shipped with the necessary cables required for standard VCR, PC or laptop computer connections. Carefully unpack and verify that you have all of the items shown below in Figure 1–1.
Page 11: Keep Your Packing Materials
We hope you will enjoy using this high performance product in your meetings, presentations and training sessions. This product has been produced in accordance with 3M’s highest quality and safety standards to ensure smooth and trouble-free use in the years to come.
Page 12: Product Description
Digital Media System 700 is designed to meet the needs of both home and business users. This easy to use unit utilizes the powerful features of 3M’s state of the art Vikuiti™ Super Close Projection (SCP) technology. SCP allows you to fully utilize the space available while still projecting a large, high quality image. This unit comes equipped with a superior sound system including built in sub woofer.
Page 13: Parts Identification List
™ Digital Media System 700 Series Product Description Parts Identification List Lens Remote Control Sensor Built–In Speakers (stereo) Height Adjustment Feet Power Cord Connection Input Terminals Main Power Switch Control Panel Keypad ™ Slot for Kensington Lock 10. DVD Player 11.
Page 14: Projector Terminal Connections
Connection ™ Digital Media System 700 Series Connection Projector Terminal Connections Control Panel • HDMI/In • 3.5mm Mini Jack for PC Audio In and Out • VGA In • RCA L/R Audio In • Composite Video In • Mini Din 4-pin S-Video Input •...
Page 15: Digital Media System 700 Setup
™ Digital Media System 700 Series Connection Digital Media System 700 Setup S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial In Coaxial Out RS232...
Page 16: Remote Control Functions
Projector Remote Control ™ Digital Media System 700 Series Remote Control Functions Aim the remote control toward the projection screen or at the sensor. Press desired remote button to send a signal to the projector. Power: Power ON/OFF Projector Input:...
Page 17: Remote Control Notes
™ Digital Media System 700 Series Projector Remote Control Remote Control Notes ATTENTION • Do not drop or otherwise expose the remote control to physical impact. • Do not get the remote control wet or place it on wet objects. Doing so may result in malfunction.
Page 18: Basic Operations
49.5" (125.8 cm) Projector Start Up Read the Important Safeguards before operating the Digital Media System 700 Series. After all cable connections have been completed, the projector can be powered up. For best results, please observe the following start up sequence.
Page 19: Stand By Mode
™ Digital Media System 700 Series Basic Operations Stand By Mode When the projector is not being used, place it into standby mode. Press the Power button on the Remote Control. The lamp will switch off and the blue LED will illuminate.
Page 20 Basic Operations ™ Digital Media System 700 Series Picture sub menu Action Description Picture Picture modes are provided so the user can The Color, adjustment values will change, but Mode simply optimize the projector image set-up the user will adjust the Color settings relative to to suit his/her program type: the Picture Modes.
Page 21 ™ Digital Media System 700 Series Basic Operations Noise Adjusts the amount of noise reduction to be applied to the image. There are 4 settings: Reduction 1) Off 2) Low 3) Medium 4) High Aspect There are 4 Aspect Ratio settings:...
Page 22 Basic Operations ™ Digital Media System 700 Series Picture "Advanced" Display sub menu Action Description Overscan Adjusts the amount of cropping of the Image boundaries. (On/Off) Change overscan from 90 to 100 percentile (in 1 degree increments) NSTC Mode Black Pedestal level...
Page 23 ™ Digital Media System 700 Series Basic Operations Input Display sub menu Action Description Main Allows the user to select which Input is to be displayed on the main channel: Input 1) VGA 2) Component 3) DVI-D 4) DVI-A 5) S-Video...
Page 24 Basic Operations ™ Digital Media System 700 Series PIP Display sub menu Action Description Allows the user to turn the PIP function On or Off. Picture In Picture PIP Input Allows the user to select which Input is to be displayed on the main channel:...
Page 25 ™ Digital Media System 700 Series Basic Operations Audio Display sub menu Action Description Volume Allows User to adjust volume From 0 to 50. At 0 the sound is muted automatically. Bass Allows User to adjust bass From 0 to 10.
Page 26 Basic Operations ™ Digital Media System 700 Series Setup Display sub menu Action Description Language Allows the user to select the Menu language: 1) English 6) Portugese 2) French 7) Japanese 3) Spanish 8) Mandarin Traditional 4) Deutsch 9) Mandarin Simplified...
Page 28: Troubleshooting
Troubleshooting ™ Digital Media System 700 Series Troubleshooting Error Messages When the unit’s power is ON, messages such as those shown below may be displayed. When any such message is displayed on the screen, please respond as described below. If the same message is displayed after the treatment, or if a message other than the following appears, please contact your dealer or service company.
Page 29: Indicator Lamps
™ Digital Media System 700 Series Troubleshooting Troubleshooting (continued) Indicator Lamps ATTENTION • When the interior portion has become overheated, for safety purposes, the power source is automatically turned off, and the indicator lamps may also be turned off. In such a case, press the “•” (power OFF) side of the main power switch and wait at least 45 minutes.
Page 30 Troubleshooting ™ Digital Media System 700 Series Lighting or Turned off Blinking in The cooling fan is not operating. Turn the power blinking in red OFF and wait at least 20 minutes. After the unit has sufﬁciently cooled down, please make conﬁrmation of the following item, and then reset the power to •...
Page 31: Audio And Image Issues
™ Digital Media System 700 Series Troubleshooting Troubleshooting (continued) Audio and Image Issues Before requesting repair, please check in accordance with the following chart. If the situation cannot be corrected, then contact your dealer. Problem Cause / Solution The main power source is not ON.
Page 32: Replacing Projection Lamp
Maintenance ™ Digital Media System 700 Series Maintenance Replacing Projection Lamp When the lamp’s total working time accumulates to over 2000 hours, the on-screen display (OSD) will deliver a message recommending that you replace the lamp. Please contact a service center to replace the lamp as soon as possible, or refer to the following instructions to replace it yourself.
Page 33: Specifications
™ Digital Media System 700 Series Specifications Specifications Note: These specifications are subject to change without notice. Optical Resolution: Native, True XGA (1024 x 768) Imager: One panel 0.7" DLP projection system Aspect Ratio: 4:3 native and 16:9 supported Colors: 16.7 million true colors (24 bit)
Page 34: Other Features
Specifications ™ Digital Media System 700 Series Other Features • Front access input/output interface • Easy-to-read and operate control buttons and remote control • Adjustable feet for various platforms • Auto image synchronization • Automatically saves user adjustments • On-screen menu in 9 languages •...
Page 35: Other Care
™ Digital Media System 700 Series Other Care Other Care Caring For The Inside Of The Projector In order to ensure the safe use of your projector, please have it cleaned and inspected by your local dealer about once every 2 years. Never try to care for the inside of the unit yourself. Doing so is dangerous.
Page 36 Any statements related to the product which are not con- tained in 3M’s current publications, or any contrary statements contained on your purchase order shall have no force or effect unless expressly set forth in a written agreement signed by an authorized ofﬁcer of 3M.
Page 37 Sistema de medios digitales serie 700 Guía de seguridad del producto y para el operador Febrero de 2007 • 78-6970-9469-2-C • Derechos reservados © 2007, Compañía 3M. Todos los derechos reservados.
Page 39 Menú de navegación ............................55 Solución de problemas Mensajes de error............................64 Solución de problemas (continuación) Lámparas indicadoras ..........................65 Qué indican los destellos de las lámparas indicadoras ................65 Solución de problemas (continuación) Problemas de imagen y audio........................67 © 3M 2007. Todos los derechos reservados.
Page 40 ™ Sistema de medios digitales 700 Proyector Mantenimiento Reemplazar la lámpara del proyector ......................68 Vista inferior del Sistema de medios digitales serie 700 de 3M™ ............68 Especificaciones Otros cuidados .............................70 Cuidado de la parte interior del proyector ....................70 Cuidado de las lentes ..........................70 Cuidado del gabinete y del control remoto ....................70...
Page 41: Gracias Por Elegir A 3M
Introducción Gracias por elegir a 3M Gracias por elegir el equipo de 3M. Este producto ha sido producido conforme a las normas de seguridad y calidad de 3M para proveer un uso constante y sin problemas en los próximos años.
Page 42: Información De Seguridad
Sistema de medios digitales 700 Proyector Información de seguridad Antes de utilizar el Sistema de medios digitales 3M™ serie 700 es indispensable que lea, comprenda y siga toda la información de seguridad incuida en estas instrucciones. Conserve estas instrucciones como referencia futura.
Page 43 - Reemplace el cable de alimentación si estuviera dañado. - Contacte a un proveedor de servicios autorizado de 3M si el proyector se daña. - Utilice un cable de prolongación con descarga a tierra con una potencia igual que la del proyector, como mínimo.
Page 44: Uso Específico
3M™, equipos de montaje de techo de marca 3M™ y voltajes locales nominales. El uso de otras lámparas de reemplazo, la operación en interiores o voltajes diferentes, no han sido probados y podrían dañar al proyector o al equipo periférico y/o crear condiciones operativas poco seguras.
Page 45: Marcas Comerciales
Si este producto presentara fallas durante el período de garantía anteriormente mencionado, su recurso exclusivo será, a discreción de 3M, reemplazar o reparar el producto de 3M o reembolsar el precio de compra del mismo. Excepto en casos donde la ley lo prohíbe, 3M no será responsable ante pérdidas o daños indirectos, especiales, incidentales o derivados que surjan de este producto de 3M, independientemente de la teoría legal valedera.
Page 46: Contenidos Del Envío
Contenidos del envío Contenidos de la caja de envío El Sistema de medios digitales serie 700 de 3M™ viene con los cables necesarios requeridos para las conexiones de VCR, computadora de escritorio o portátil. Desempaque cuidadosamente y verifique que tiene todos los elementos que se muestran más abajo en la Figura 1-1.
Page 47: Guarde Sus Materiales De Empaque
Conserve la caja de envío y los materiales de embalaje en caso de que el Sistema de medios digitales serie 700 debiera enviarse a un Centro de reparaciones de 3M. Use el material de empaque para proteger al proyector. ¿Qué viene ahora? Dedique unos minutos a revisar la Sección 2 para conocer bien las características de la máquina Sistema de...
Page 48: Descripción Del Producto
Descripción del producto Beneficios del producto El Sistema de medios digitales serie 700 de 3M™está diseñado para satosfacer las necesidades de los usuarios domésticos y comerciales. Esta unidad de fácil uso emplea las poderosas características de la tecnología de punta Vikuiti™...
Page 49: Lista De Identificación De Las Piezas
Altavoces incorporados (estéreo) Patas de altura ajustable Conexión de cable eléctrico Terminales de entrada Interruptor eléctrico principal Teclado del panel de control Ranura para la cerradura Kensington™ 10. Reproductor de DVD 11. Puerto USB © 3M 2007. Todos los derechos reservados.
Page 50: Conexiones Terminales Del Proyector
Apague completamente el proyector y las fuentes de ingreso cuando conecte el cable. Al conectar los cables tenga cuidado de no doblar ninguna clavija en el enchufe o en la terminal de entrada. Ponga en funcionamiento el proyector y luego inicie las entradas de fuentes. © 3M 2007. Todos los derechos reservados.
Page 51: Configuración Del Sistema De Medios Digitales Serie 700
Configuración del Sistema de medios digitales serie 700 S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial In Coaxial Out RS232 VIDEO S-VIDEO HDMI © 3M 2007. Todos los derechos reservados.
Page 52: Funciones Del Control Remoto
Aumenta el volumen del altavoz Volumen - Disminuye el volumen del altavoz Salida Amplificar + Aumenta el tamaño de la imagen en pantalla Amplificar - Disminuye el tamaño de la imagen en pantalla © 3M 2007. Todos los derechos reservados.
Page 53: Notas Del Control Remoto
• Puesto que el control remoto usa luz infrarroja para mandar señales al proyector (LED Clase 1), asegúrese de usar el control remoto en un área libre de obstáculos que podrían bloquear la señal de salida del control remoto al proyector. Subtitle © 3M 2007. Todos los derechos reservados.
Page 54: Operaciones Básicas
Levante/baje el cuerpo del proyector para extender o retraer las patas (4) para obtener la mejor altura de imagen. Gire las patas para un ajuste más fino. Encienda la fuente de su computadora y de su vídeo. © 3M 2007. Todos los derechos reservados.
Page 55: Modo "En Espera
Haga clic en el botón Enter para modificar un elemento del menú. Modifique el elemento del menú mediante el menú del teclado numérico o teclado de dirección y luego haga clic en Enter para regresar a la navegación del menú. © 3M 2007. Todos los derechos reservados.
Page 56 Mejora de detalles) Mejora de Hace aparecer los detalles de la imagen: detalles Posición Ajusta la posición vertical y horizontal en la imagen proyectada. Sólo VGA, DVI-D – y DVI-A está activo © 3M 2007. Todos los derechos reservados.
Page 57 3) Buzón de correo 4) Ancho-teatro (16:9) Avanzado Permite al usuario navegar en el menú de configuración de Imagen avanzada. Reiniciar Reinicia los valores sólo en este sub-menú Descripción Sub menú de imagen Tabla 1: © 3M 2007. Todos los derechos reservados.
Page 58 Ajusta el monto del reducción del ruido mosquito y MPEG en el sistema Enciende o apaga el block MPEG de reducción de sonido BLOCK NR Reiniciar Reinicia los valores sólo en este sub-menú Tabla 2: Descripción de la función avanzada Sub menú © 3M 2007. Todos los derechos reservados.
Page 59 Permite al usuario seleccionar la entrada de audio que se procesará: de audio 1) DVD 2) Entrada HDMI 3) Entrada SPDIF 4) Entrada analogica Tabla 3: Entrada Descripción de la función sub menú de entrada © 3M 2007. Todos los derechos reservados.
Page 60 Ajusta el equilibro de rojo a verde necesario para una representación realista de las señales de vídeo. Color Ajusta la intensidad del color en la imagen. Tabla 4: Descripción del sub menú de la función PIP © 3M 2007. Todos los derechos reservados.
Page 61 Ajusta el tiempo de demora en audio (un tope de T2 de demora) audio Subwoofer Permite al usuario ajustar la ganancia del subwoofer de 0 a 10. Tabla 5: Speaker (Altavoz) Despliega la descripción del sub menú © 3M 2007. Todos los derechos reservados.
Page 62 Reinicia todos los artículos del menú según configuraciones predeterminadas de determinada en fábrica fábrica. Reiniciar Reinicia los valores sólo en este sub-menú Tabla 6: Descripción de la función Setup (conﬁgurar) del sub menú © 3M 2007. Todos los derechos reservados.
Page 64: Solución De Problemas
Esta unidad está equipada con una función automática de apagado, de manera tal que se apagará cuando la lámpara haya alcanzado las 2.000 horas de uso. © 3M 2007. Todos los derechos reservados.
Page 65: Solución De Problemas (Continuación)
Si aparece la misma indicación, cambie la lámpara. • ¿Hay algún bloqueo en la apertura del pasaje de aire? • ¿Está sucio el ﬁltro de aire? • ¿Excede la temperatura exterior los 35º C? © 3M 2007. Todos los derechos reservados.
Page 66 “Filtro de aire” de este manual. Después de limpiar o cambiar el ﬁltro de aire, asegúrese de reiniciar el indicador de horas del ﬁltro. Después del tratamiento, vuelva a colocar la corriente en ON. © 3M 2007. Todos los derechos reservados.
Page 67: Solución De Problemas (Continuación)
Confirme que el disco sea una edición original. No puede reproducir DVD. Expulse el disco y reprodúzcalo nuevamente. Presione el botón “Menu” mientras el proyector está detectando la fuente, luego presione el botón “Enter” para reiniciar el reproductor DVD. © 3M 2007. Todos los derechos reservados.
Page 68: Reemplazar La Lámpara Del Proyector
Asegúrese que la cubierta de la lámpara esté firmemente asegurada y a nivel con la parte inferior de la unidad. La unidad no funcionará con la cubierta mal instalada. Reinicie el temporizador de la lámpara. Vista inferior del Sistema de medios digitales serie 700 de 3M™ © 3M 2007. Todos los derechos reservados.
Page 69: Especificaciones
Built-in Dolby 5.1 Sound (710) / (3) 2.5W, (2) 1.5W and (1) 5W subwoofer USB Reader Flash Drive Compatible USB Media Reader for .jpg presentations DVD Player Built-in digital DVD player (710 only) © 3M 2007. Todos los derechos reservados.
Page 70 • Two IR receiver windows (front and rear) Dimensions 13.5" (W) x 12.7" (D) x 6.1" (H) 343.5mm (W) x 321.6mm (D) x 155.3mm (H) Weight 700: 9.9 lbs or 4.5kg 710: 10.6 lbs or 4.8kg © 3M 2007. Todos los derechos reservados.
Page 71: Otros Cuidados
Limpie suavemente con gasa o un paño suave. Ante suciedad excesiva, remoje un paño suave en agua o limpiador neutro diluido en agua y enjuague ligeramente después de escurrir bien. Luego, limpie suavemente con un paño suave y seco. © 3M 2007. Todos los derechos reservados.
Page 72 Aviso importante Todo lo dicho, la información técnica, y las recomendaciones relacionadas a los productos de 3M, están basados en información considerada responsable, pero su exactitud o su integridad no se garantiza. Usted asume todos los riesgos y responsabilidad asociada con su uso. Cualquier aﬁrmación relacionada a este producto que no está...
Page 75 ™ Digital Media System 700 Projektor Inhalt Contents Einleitung Danke, dass Sie sich für 3M entschieden haben ..................77 Sicherheitshinweise Verwendungszweck .............................80 BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF ..............80 Marken .................................80 Garantie; Beschränkte Gewährleistung; Beschränkte Haftung ..............81 Lieferumfang Inhalte der Versandkartons...........................82 Optionales Zubehör .............................82...
Page 76 Inhalt ™ Digital Media System 700 Projektor Wartung Ersetzen des Leuchtmittels ........................104 3M™ Digital Media System 700 in Unteransicht..................104 Spezifikationen Optical................................105 System Specifications ..........................105 Sound System ............................105 USB Reader ...............................105 DVD Player..............................105 Other Features............................106 Dimensions ..............................106 Weight ................................106 Sonstige Pflege Die Pflege des Geräteinnenraums des Projektors ..................107...
Page 77: Danke, Dass Sie Sich Für 3M Entschieden Haben
Einleitung Danke, dass Sie sich für 3M entschieden haben Danke, dass Sie sich für 3M entschieden haben. Um eine reibungslose und störungsfreie Nutzung in den folgenden Jahren zu gewährleisten, wurde dieses Produkt gemäß den Qualitäts- und Sicherheitsstandards von 3M hergestellt.
Page 78: Sicherheitshinweise
Sicherheitshinweise Lesen Sie alle in dieser Betriebsanleitung enthaltenen Sicherheitshinweise sorgfältig durch und befolgen Sie sie, bevor Sie das 3M™ Digital Media System 700 in Betrieb nehmen. Bewahren Sie dieses Dokument zum späteren Nachschlagen auf. 3M™ Multimedia-Projektoren sind für den Betrieb in einem normalen Büro oder zu Hause konzipiert..
Page 79 • Um das Risiko zu mindern, das mit gefährlichen Spannungen und/oder Feuer einhergeht: - Ersetzen Sie das Netzkabel, wenn es beschädigt ist. - Wenden Sie sich bei Beschädigung des Projektors an einen autorisierten 3M Dienstleister. - Verwenden Sie ein geerdetes Verlängerungskabel, das auf die Stromaufnahme des Projektors abgestimmt ist.
Page 80: Verwendungszweck
- Entsorgen Sie leere Batterien und erneuerte Produktkomponenten gemäß den geltenden Bestimmungen. VERWENDUNGSZWECK Lesen Sie das gesamte Handbuch vor dem Einsatz des Gerätes sorgfältig durch. Das 3M™ Digital Media System 700 wurde zur Verwendung in geschlossenen Räumen entwickelt, hergestellt und getestet; es ist mit Lampen und einer Deckenhalterung von 3M™...
Page 81: Garantie; Beschränkte Gewährleistung; Beschränkte Haftung
UND DER EIGNUNG FÜR EINEN BESTIMMTEN VERWENDUNGSZWECK. Tritt innerhalb des oben genannten Zeitraums ein Fehler an diesem Produkt auf, haben Sie Anspruch darauf, dass 3M, nach eigenem Ermessen, das 3M Produkt ersetzt oder repariert oder den Kaufpreis erstattet. Ausgenommen gesetzlichen Verbots haftet 3M nicht für indirekte, besondere, beiläufig entstehende oder Folgeschäden aus diesem Produkt,...
Page 82: Lieferumfang
Lieferumfang Inhalte der Versandkartons Im Lieferumfang des 3M™ Digital Media System 700 sind die Kabel enthalten, die für den Anschluss eines Videorecorders, PCs oder Laptops erforderlich sind. Prüfen Sie beim Auspacken den Inhalt sorgfältig und vergewissern Sie sich, dass alle in Abb. 1-1 aufgeführten Teile vorhanden sind. Falls eines dieser Teile fehlt, wenden Sie sich bitte an die Verkaufsstelle..
Page 83: Bewahren Sie Ihr Verpackungsmaterial Auf
Einleitung Bewahren Sie Ihr Verpackungsmaterial auf Verwahren Sie den Karton und das übrige Verpackungsmaterial, falls das Digital Media System 700 zur Reparatur an ein 3M Kundendienstzentrum geschickt werden muss. Benutzen Sie zum Schutz des Projektors das Verpackungsmaterial. Nächster Schritt Nehmen Sie sich einige Minuten Zeit, um sich in Abschnitt 2 mit den Merkmalen des Digital Media System 700 vertraut zu machen, und führen Sie dann die Einrichtung gemäß...
Page 84: Produktbeschreibung
Digital Media System 700 Projektor Produktbeschreibung Vorteile des Produktes Das 3M™ Digital Media System 700 ist sowohl auf die Erfordernisse privater als auch geschäftlicher Anwender ausgerichtet. Das einfach bedienbare Gerät nutzt die gesamte Funktionsbreite der 3M Vikuiti™ Super Close Projection (SCP) Technologie.
Page 85: Auflistung Der Einzelnen Teile
™ Digital Media System 700 Projektor Produktbeschreibung Auflistung der einzelnen Teile Linse Fernbedienungssensor Eingebaute Lautsprecher (stereo) Höhenverstellbare Stellfüße Netzkabelanschluss Eingangsterminals Netzschalter Bedienfeld Schlitz für Kensington ™ Schloss 10. DVD-Player 11. USB Port © 3M 2007. Alle Rechte vorbehalten.
Page 86: Anschlüsse Des Projektors
Schalten Sie den Projektor und alle Geräte aus, bevor Sie Kabel anschließen. Wenn Sie die Kabel anschließen, achten Sie darauf, dass Sie keine Stifte am Kabelstecker oder im Eingangsterminal verbiegen. Nehmen Sie das Projektionsgerät in Betrieb und starten Sie anschließend die Eingabegeräte. © 3M 2007. Alle Rechte vorbehalten.
Page 87: Digital Media System 700-Einrichtung
Digital Media System 700-Einrichtung S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial Out Coaxial In RS232 VIDEO S-VIDEO HDMI © 3M 2007. Alle Rechte vorbehalten.
Page 88: Fernbedienungsfunktionen
Drücken Sie die Taste EINGABE, um eine Auswahl zu bestätigen Keystone Zum Einstellen des Bildes (Trapez) Volume + Erhöht die Lautstärke Lautstärke - Verringert die Lautstärke Exit Volume + Vergrößert das angezeigte Bild Volume - Verkleinert das angezeigte Bild © 3M 2007. Alle Rechte vorbehalten.
Page 89: Hinweise Zur Fernbedienung
• Da die Fernbedienung Infrarotlicht nutzt, um Signale an den Projektor (Klasse 1 LED) zu senden, ist sicherzustellen, dass sich in dem Bereich, in dem sie eingesetzt wird, keine Hindernisse befinden, die dieses Signal auf dem Weg zum Projektor blockieren könnten. Subtitle © 3M 2007. Alle Rechte vorbehalten.
Page 90: Betrieb
Überprüfen Sie alle Belüftungsschlitze und halten Sie diese frei von Gegenständen. Drehen Sie den Schärfenregler, um die Bildschärfe einzustellen. Heben/senken Sie den Projektor durch Höhenverstellung der Stellfüße (4), um die bestmögliche Bildhöhe zu erzielen. Schalten Sie den Computer oder die Videoquelle ein. © 3M 2007. Alle Rechte vorbehalten.
Page 91: Standby Modus
Innerhalb der Menüs können Sie mit Hilfe der Pfeiltasten auf dem Tastenfeld oder dem Richtungsknopf navigieren. Klicken Sie zur Änderung eines Menüpunkts auf die Enter-Taste. Ändern Sie den Menüpunkt über das Menütastenfeld oder Richtungsfeld und klicken Sie dann auf Enter, um wieder zur Menünavigation zu gelangen. © 3M 2007. Alle Rechte vorbehalten.
Page 92 Regelt die Schärfeeinstellung des Bildes. (Bei höheren Werten wechselt es zu Detailverbesserung) Detailverbesserung Bringt die Bilddetails besser hervor: Position Regelt die vertikale oder horizontale Position des projizierten Bildes. Nur akiviert bei VGA, DVI-D und DVI-A © 3M 2007. Alle Rechte vorbehalten.
Page 93 Es gibt 4 Einstellmöglichkeiten für das Bildformat: 1) Vollbild 2) Standard 3) LetterBox 4) Theatre-Wide(16:9) Erweitert Ermöglicht den Anwendern eine Navigation in die erweiterten Menüeinstellungen. Reset Nur die Werte in diesem Untermenü zurücksetzen Funktionsbeschreibung des Untermenüs „Bild“ Tabelle 1: © 3M 2007. Alle Rechte vorbehalten.
Page 94 Regelt die temporäre Geräuschunterdrückung im System CODEC NR Regelt die Mosquito- und MPEG-Rauschunterdrückung im System BLOCK NR Schaltet die MPEG-Block-Rauschunterdrückung An oder Aus Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 2: Funktionsbeschreibung des Untermenüs Erweitert „ ” © 3M 2007. Alle Rechte vorbehalten.
Page 95 4) DVI-A 5) S-Video 6) Composite Audioeingang Ermöglicht dem Anwender zu wählen, welcher Audioeingang bearbeitet werden soll: 1) DVD 2) HDMI Eingang 3) SPDIF Eingang 4) Analogeingang Tabelle 3: Funktionsbeschreibung des Untermenüs Eingabe „ “ © 3M 2007. Alle Rechte vorbehalten.
Page 96 Bereichen des Bildes. Je höher die Einstellung, desto größer ist der Kontrast. Farbton Regelt den Ausgleich zwischen rot und grün, was für wirklichkeitsgetreue Präsentationen von Videosignalen notwendig ist. Farbe Regelt die Farbintensität des Bildes. © 3M 2007. Alle Rechte vorbehalten.
Page 97 Audio Delay Regelt die Einstellung der Zeitverzögerung bei der Audiowiedergabe (zusätzlich zum T2 Delay) Subwoofer Ermöglicht dem Anwender, die Verstärkung des Subwoofers zwischen 0 und 10 einzustellen. Tabelle 5: Untermenü Lautsprecher Beschreibung „ ” © 3M 2007. Alle Rechte vorbehalten.
Page 98 Der Projektor kann an der Decke oder hinter einer Leinwand aufgebaut werden 1) Standard 3) Deckenprojektion 2) Rückwärtige Projektion 4) Rückwärtige Deckenprojektion Werkseinstellungen Setzt alle Menüpunkte auf die Werkseinstellungen zurück. Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 6: Untermenü Setup Funktionsbeschreibung „ “ © 3M 2007. Alle Rechte vorbehalten.
Page 100: Fehleranalyse
(*2) • Lampen haben eine begrenzte Lebensdauer. Nachdem eine Lampe viele Stunden lang eingeschaltet war, leuchtet Sie irgendwann nicht mehr oder platzt. Dieses Gerät ist mit einer automatischen Ausschaltfunktion ausgestattet. Wenn die Lampe 2.000 Betriebsstunden erreicht hat, wird die Stromversorgung selbsttätig ausgeschaltet. © 3M 2007. Alle Rechte vorbehalten.
Page 101: Statusleuchten
Schalten Sie das Gerät aus und warten Sie mindestens 45 Minuten. Nachdem das Gerät ausreichend abgekühlt ist, überprüfen Sie bitte, ob das Leuchtmittel und die Abdeckung korrekt angebracht sind und schalten Sie anschließend das Gerät wieder ein. © 3M 2007. Alle Rechte vorbehalten.
Page 102 Kapitel “Luftﬁlter” in diesem Handbuch. Nachdem Sie den Luftﬁlter gereinigt oder ausgewechselt haben, stellen Sie bitte sicher, dass Sie den Timer für den Luftﬁlter zurückgesetzt haben. Schalten Sie anschließend das Gerät wieder ein. © 3M 2007. Alle Rechte vorbehalten.
Page 103: Fragen Zu Ton Und Bild
Die DVD-Wiedergabe funktioniert CD auswerfen und erneut versuchen. nicht. Halten Sie die den Knopf "Menü" gedrückt, während das Gerät nach der Signalquelle sucht und drücken Sie dann den Knopf "Eingabe", um den DVD-Player neu zu starten. © 3M 2007. Alle Rechte vorbehalten.
Page 104: Ersetzen Des Leuchtmittels
Vergewissern Sie sich, dass die Abdeckung der Lampe gut befestigt ist und mit der Unterseite des Geräts dicht abschließt. Das Gerät funktioniert nur mit korrekt befestigter Abdeckung. Setzen Sie den Timer des Leuchtmittels zurück. 3M™ Digital Media System 700 in Unteransicht © 3M 2007. Alle Rechte vorbehalten.
Page 105: Spezifikationen
Built-in Dolby 2.0 Sound (700) / (2) 2.5W speakers Built-in Dolby 5.1 Sound (710) / (3) 2.5W, (2) 1.5W and (1) 5W subwoofer USB Reader Flash Drive Compatible USB Media Reader for .jpg presentations DVD Player Built-in digital DVD player (710 only) © 3M 2007. Alle Rechte vorbehalten.
Page 106: Other Features
• Two IR receiver windows (front and rear) Dimensions 13.5" (W) x 12.7" (D) x 6.1" (H) 343.5mm (W) x 321.6mm (D) x 155.3mm (H) Weight 700: 9.9 lbs or 4.5kg 710: 10.6 lbs or 4.8kg © 3M 2007. Alle Rechte vorbehalten.
Page 107: Sonstige Pflege
Tränken Sie bei starker Verunreinigung ein weiches Tuch mit Wasser oder mit einem mit Wasser verdünnten neutralen Reinigungsmittel, wringen Sie es gut aus und wischen Sie das Gerät leicht ab. Danach mit einem weichen Tuch trockenreiben. © 3M 2007. Alle Rechte vorbehalten.
Page 108 Wichtiger Hinweis Alle Aussagen, technischen Informationen und Empfehlungen zu den Produkten von 3M wurden nach unserem besten Wissen erstellt, ihre Richtigkeit und Vollständigkeit kann jedoch nicht garantiert werden. Sie sind für alle möglichen Risiken und die daraus möglicherweise entstehenden Haftungsansprüche, die durch einen solchen Einsatz resultieren, verantwortlich.
Page 111 Projecteur numérique média système 700 de 3M™ Table des matières Contents Introduction Merci d’avoir choisi 3M ..........................113 Consignes de sécurité UTILISATION PREVUE ..........................116 Conserver les presentes directives ......................116 Marques commerciales ..........................116 Garantie, limite de recours et limite de responsabilité................117 Contenu de la boîte d’expédition Contenu de la boîte livrée..........................118...
Page 112 Table des matières Projecteur numérique média système 700 de 3M™ Entretien Remplacement de la lampe du projecteur ....................140 Vue de dessous du projecteur numérique média système série 700 3M™..........140 Caractéristiques techniques Optical................................141 System Specifications ..........................141 Sound System ............................141 USB Reader ...............................141 DVD Player..............................141...
Page 113: Merci D'avoir Choisi 3M
Introduction Merci d’avoir choisi 3M Merci d’avoir choisi le matériel de 3M. Ce produit a été élaboré conformément aux normes de qualité et de sécurité 3M pour fournir une utilisation sans problème durant les années à venir. Pour des performances optimales, veuillez suivre fidèlement le mode d’emploi. Nous espérons que vous apprécierez l’utilisation de ce produit de hautes performances à...
Page 114: Consignes De Sécurité
Consignes de sécurité Veuillez lire, comprendre et observer toutes les informations de sécurité des présentes instructions avant d’utiliser les projecteurs numériques média système série 700 de 3M™. Conservez ces instructions en vue d’une utilisation ultérieure. Les projecteurs multimédias 3M™ sont conçus pour être utilisés au bureau et à la maison •...
Page 115 Consultez le site www.lamprecycle.org ou appeler le 1-800-328-1371. • Pour réduire le risque associé aux éclats de verre de la lampe : Si la lampe est brisée, appeler le service après-vente agréé par 3M pour la réparation. Une lampe brisée n’est pas réparable par l’utilisateur.
Page 116: Utilisation Prevue
- Évitez de regarder directement dans le projecteur quand la lampe est allumée. • Pour réduire le risque associé au choc ou à la chute du projecteur : - Utilisez uniquement le kit de montage 3M pour plafond ou mur si vous désirez installer le projecteur sur un mur ou au plafond.
Page 117: Garantie, Limite De Recours Et Limite De Responsabilité
3M, ou le remboursement du prix d’achat du produit 3M constituera votre seul recours exclusif. A moins d’une interdiction par la loi, 3M ne saurait être tenue responsable des pertes ou dommages directs, spéciaux, fortuits ou conséquents, quelle que soit la théorie juridique dont on se prévaut.
Page 118: Contenu De La Boîte D'expédition
Contenu de la boîte d’expédition Contenu de la boîte livrée Le projecteur numérique média système 700 3M™ est livré avec les câbles requis pour les connexions standard avec un magnétoscope, un ordinateur de bureau ou un ordinateur portable. Déballez soigneusement et vérifiez que vous avez tous les articles montrés ci-dessous dans la figure 1-1.
Page 119: Gardez Les Emballages
Gardez les emballages Conservez le carton d’emballage et les éléments de calage en vue d’un éventuel retour du projecteur numérique média système 700 au service après ventes de 3M pour réparation. Utilisez le matériel d’emballage pour protéger le projecteur. Et ensuite Prenez quelques minutes pour revoir le chapitre 2 afin de vous familiariser avec les caractéristiques du projecteur...
Page 120: Description Du Produit
Description du produit Avantages du produit Le projecteur numérique media système 700 de 3M™ est conçu pour répondre aux besoins des particuliers et des professionnels. Cet appareil facile d'utilisation utilise les dispositifs puissants de la technologie de pointe Super close Projection SCP (projection ultra proche) Vikuiti™ de 3M.
Page 121: Identification Des Pièces
Projecteur numérique média système 700 de 3M™ Description du produit Identification des pièces Objectif Capteur de la télécommande Haut-parleurs intégrés (stéréo) Pieds d’ajustement de hauteur Connecteur du cordon d’alimentation Ports d’entrée Interrupteur d’alimentation principale Clavier du panneau de commande Encoche du verrouillage de sécurité...
Page 122: Raccordements Du Terminal Du Projecteur
Raccordements Projecteur numérique média système 700 de 3M™ Raccordements Raccordements du terminal du projecteur Panneau de commande • HDMI/Entrée • Mini jack 3,5 mm pour entrée et sortie audio PC • Entrée VGA • Entrée Audio G/D RCA • Entrée composite vidéo •...
Page 123: Configuration Du Projecteur Numérique Média Système 700
Projecteur numérique média système 700 de 3M™ Raccordements Configuration du projecteur numérique média système 700 S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial In...
Page 124: Fonctions De La Télécommande
Télécommande du projecteur Projecteur numérique média système 700 de 3M™ Fonctions de la télécommande Visez la télécommande fonctionne vers l’écran de projection ou le capteur. Appuyez sur la touche désirée de la télécommande pour envoyer un signal au projecteur. Power...
Page 125: Notes Au Sujet De La Télécommande
Projecteur numérique média système 700 de 3M™ Télécommande du projecteur Notes au sujet de la télécommande ATTENTION • Ne faites pas tomber ou n’exposez pas la télécommande à des chocs physiques. • Ne mouillez pas ou ne placez pas ne placez pas la télécommande sur des objets humides. De mauvais fonctionnements pourraient survenir.
Page 126: Fonction De Base
Fonction de base Projecteur numérique média système 700 de 3M™ Fonction de base Taille de l’image (du projecteur à la distance de l’écran) Pour ajuster la taille de l’image projetée ajustez la touche de commande du zoom et la distance vers l’écran Taille d’écran de projection...
Page 127: Mode Veille
Projecteur numérique média système 700 de 3M™ Fonction de base Mode Veille Quand le projecteur n’est pas utilisé, placez le en mode veille. Appuyez sur la touche de mise sous tension de la télécommande. La lampe s’éteindra et le voyant DEL bleu s’éclairera.
Page 128 Fonction de base Projecteur numérique média système 700 de 3M™ Sous-menu de l’image Action Description Mode Image Les modes Image sont fournis pour que La couleur, les valeurs d’ajustement changeront, l’utilisateur puisse simplement optimiser le mais l’utilisateur ajustera les réglages de réglage de l’image pour s’adapter à...
Page 129 Projecteur numérique média système 700 de 3M™ Fonction de base Réduction Ajuste la quantité de réduction de bruit à appliquer sur l’image. Il y a 4 réglages : du bruit 1) Arret (Off) 2) Faible 3) Moyen 4) Elevé Format de Il y a 4 réglages de taille de l’image :...
Page 130 Fonction de base Projecteur numérique média système 700 de 3M™ Menu de réglages avancés de l’image Action Description Overscan (sur Ajuste la quantité de rognage des limites de l’image. Marche/Arrêt (on/off). défilement) Change le sur-défilement de 90 à 100 percentiles (par incrément de 1 degré)
Page 131 Projecteur numérique média système 700 de 3M™ Fonction de base Sous-menu d’afﬁchage audio Action Description Entrée Permet à l’utilisateur de sélectionner quelle entrée est à afficher dans le canal principal : principale 1) VGA 2) Component 3) DVI-D 4) DVI-A 5) S-Vidéo...
Page 132 Fonction de base Projecteur numérique média système 700 de 3M™ Sous-menu d’afﬁchage PIP Action Description Permet à l’utilisateur de mettre en marche ou en arrêt la fonction PIP (image dans l’image) PIP (image Permet à l’utilisateur de sélectionner quelle entrée est à afficher dans le canal principal : dans l’image)
Page 133 Projecteur numérique média système 700 de 3M™ Fonction de base Sous-menu d’afﬁchage audio Action Description Volume Permet à l’utilisateur d’ajuster le volume de 0 à 50. A 0 le son est automatiquement mis en silence. Bass Permet à l’utilisateur d’ajuster le volume de 0 à 10.
Page 134 Fonction de base Projecteur numérique média système 700 de 3M™ Réglage du sous-menu d’afﬁchage Action Description Language Permet à l’utilisateur de sélectionner le langage du menu : (Langage) 1) Anglais 6) Portugais 2) Français 7) Japonais 3) Espagnol 8) Mandarin Traditionnel 4) Allemand 9) Mandarin Simplifié...
Page 135 Projecteur numérique média système 700 de 3M™ Fonction de base Factory reset Réinitialise tous les éléments de menu avec les réglages par défaut de l’usine. (Réinitialisation des réglages d’usine) Reset (Mise à Remet à zéro les valeurs de ce sous-menu uniquement zéro)
Page 136: Dépannage
Dépannage Projecteur numérique média système 700 de 3M™ Dépannage Messages d’erreurs Quand l’appareil est SOUS tension, des messages tels que ceux montrés ci-dessous peuvent être affichés. Quand de tels messages sont affichés sur l’écran, veuillez réagir comme décrit ci-dessous. Si les mêmes messages restent affichés après le traitement, ou si un autre message que le suivant est affiché, veuillez contactez votre...
Page 137: Voyant Lampe
Projecteur numérique média système 700 de 3M™ Dépannage Dépannage (suite) Voyant Lampe ATTENTION • Quand une partie interne surchauffe, pour des raisons de sécurité, la source d’alimentation est automatiquement mise hors tension et le voyant Lampe peut aussi s’éteindre. Dans ce cas appuyez sur le côté «•»...
Page 138 Dépannage Projecteur numérique média système 700 de 3M™ Eclairé ou Clignotant Eteint Le couvercle de la lampe n'a pas été correctement clignotant en en rouge ﬁxé (attaché). Eteignez l’appareil et attendez rouge au moins 45 minutes. Après que l’appareil ait sufﬁsamment refroidi, veuillez conﬁrmer le statut...
Page 139: Problèmes Audio Et De L'image
Projecteur numérique média système 700 de 3M™ Dépannage Dépannage (suite) Problèmes audio et de l’image Avant de demander une réparation, veuillez vérifier conformément au tableau suivant. Si la situation ne peut être corrigée, veuillez contacter votre concessionnaire. Phénomène Cause / Solution La source d’alimentation principale n’est pas allumée.
Page 140: Remplacement De La Lampe Du Projecteur
Assurez vous que le couvercle de la lampe est fermement fixé et encastré dans le bas de l’appareil. L’appareil ne fonctionnera pas avec un couvercle mal installé. Réinitialisez le minuteur de la lampe. Vue de dessous du projecteur numérique média système série 700 3M™ © 3M 2007. Tous droits réservés.
Page 141: Caractéristiques Techniques
Projecteur numérique média système 700 de 3M™ Caractéristiques techniques Caractéristiques techniques Remarque : Ces caractéristiques techniques peuvent faire l’objet de modifications sans préavis. Optical Resolution: Native, True XGA (1024 x 768) Imager: One panel 0.7" DLP projection system Aspect Ratio:...
Page 142: Other Features
Caractéristiques techniques Projecteur numérique média système 700 de 3M™ Other Features • Front access input/output interface • Easy-to-read and operate control buttons and remote control • Adjustable feet for various platforms • Auto image synchronization • Automatically saves user adjustments •...
Page 143: Sonstige Pflege
Projecteur numérique média système 700 de 3M™ Autre sujet d’attention Sonstige Pflege Die Pflege des Geräteinnenraums des Projektors Um die sichere Nutzung Ihres Projektors zu gewährleisten, sollten Sie das Gerät ungefähr alle 2 Jahre von Ihrem örtlichen Händler reinigen und durchsehen lassen. Sie dürfen den Innenraum des Gerätes nicht selbst warten.
Page 144 Vous assumez tous les risques et responsabilités associés avec une telle utilisation. Toutes déclarations liées au produit qui ne sont pas comprises dans les publications actuelles de 3M, ou toutes déclarations contraires contenues sur votre bon de commande n’auront aucune force ou aucun effet à...
Page 145 78-6970-9469-2- B C...
Page 154 INDICATOR STANDBY/ON VIDEO PAGE DOWN BLANK LASER ASPECT PUSH ENTER MENU RESET POSITION AUTO MAGNIFY VOLUME FREEZE MUTE KEYSTONE ONE TOUCH...
Page 159 S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial In Coaxial Out RS232 VIDEO S-VIDEO HDMI...
Page 160 Subtitle...
Page 161 Subtitle...
Page 162 101.6 cm (40") 50.3 cm (19.8") 127.0 cm (50") 62.9 cm (24.8") 152.4 cm (60") 75.5 cm (29.7") 177.8 cm (70") 88.1 cm (34.7") 203.2 cm (80") 100.7 cm (39.6") 228.6 cm (90") 113.2 cm (44.6") 254.0 cm (100") 125.8 cm (49.5")
Page 170 (±40)
Page 173 關掉了...
Page 177 Optical Resolution: Native, True XGA (1024 x 768) Imager: One panel 0.7" DLP projection system Aspect Ratio: 4:3 native and 16:9 supported Colors: 16.7 million true colors (24 bit) Brightness: 1500 ANSI lumens ‒ optimal for Vikuiti™ Super Close Projection Contrast Ratio: 1300:1 Projection lens:...
Page 178 Other Features • Front access input/output interface • Easy-to-read and operate control buttons and remote control • Adjustable feet for various platforms • Auto image synchronization • Automatically saves user adjustments • On-screen menu in 9 languages • Kensington Security Slot •...
Page 180 3M Austin Center 3M Canada 3M Mexico, S.a. de C.V. 3M Europe Building A145-5N-01 P.O. box 5757 Apartado Postal 14-139 Boulevard de l'Oise 6801 River Place Blvd. London, Ontario Mexico, D.F. 07000 95006 Cerge Pontoise Cedex Austin, TX 78726-9000 N6A 4TI...
Page 181 Digital Media System 700 Projector 78-6970-9469-2- B...
Page 183 ..........................191 .........................191 ..............................192 ..............................192 ..............................193 ..........................194 .............................194 ..............................194 Digital Media System 700 ........................195 ............................196 ............................197 ..............................197 )..................198 ............................198 ..............................199 ................................199 ..........................199 ..............................199 ..............................208 ..........................209 ......................209 ..........................211 ..........................212 3M™ Digital Media System 700 ....................212 ..............................214 © 3M 2007. All Rights Reserved.
Page 190 ™ Digital Media System 700 Projector INDICATOR STANDBY/ON VIDEO PAGE DOWN BLANK LASER ASPECT PUSH ENTER MENU RESET POSITION AUTO MAGNIFY VOLUME FREEZE MUTE KEYSTONE ONE TOUCH © 3M 2007. All Rights Reserved.
Page 195 Digital Media System 700 Projector S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial In Coaxial Out RS232 VIDEO S-VIDEO HDMI © 3M 2007. All Rights Reserved.
Page 198 127.0 cm (50") 62.9 cm (24.8") 152.4 cm (60") 75.5 cm (29.7") 177.8 cm (70") 88.1 cm (34.7") 203.2 cm (80") 100.7 cm (39.6") 228.6 cm (90") 113.2 cm (44.6") 254.0 cm (100") 125.8 cm (49.5") © 3M 2007. All Rights Reserved.
Page 213 Built-in Dolby 2.0 Sound (700) / (2) 2.5W speakers Built-in Dolby 5.1 Sound (710) / (3) 2.5W, (2) 1.5W and (1) 5W subwoofer USB Reader Flash Drive Compatible USB Media Reader for .jpg presentations DVD Player Built-in digital DVD player (710 only) © 3M 2007. All Rights Reserved.
Page 214 • Two IR receiver windows (front and rear) Dimensions 13.5" (W) x 12.7" (D) x 6.1" (H) 343.5mm (W) x 321.6mm (D) x 155.3mm (H) Weight 700: 9.9 lbs or 4.5kg 710: 10.6 lbs or 4.8kg © 3M 2007. All Rights Reserved.
Page 216 3M Austin Center 3M Canada 3M Mexico, S.a. de C.V. 3M Europe Printed on 50% recycled wastepaper, including 10% Building A145-5N-01 P.O. box 5757 Apartado Postal 14-139 Boulevard de l'Oise Post-consumer 6801 River Place Blvd. London, Ontario Mexico, D.F. 07000...
Page 219 メニューナビゲーション ....................235 トラブルシューティグエラーメッセージ ...................... 244 表示ランプ ........................ 245 点滅する表示ランプの示す意味 ..................245 音響および画像の問題 ....................247 保守映写用ランプの交換 ....................248 3M™ デジタルメディアシステム 700 底面図 ..............248 仕様その他の手入れ ......................250 無断複写・転載を禁じます。 © 3M 2007.
Page 221: 3M 製品のご選択への感謝
™ デジタル・メディアシステム 700 プロジェクターはじめにはじめに 3M 製品のご選択への感謝 3M 製品をお選びいただきありがとうございます。本製品は、 3M の品質および安全の規格に従って生産されており、末永く円滑に故障なくご使用いただけます。最適な性能を発揮させるには、操作説明書に注意深く従ってください。この高性能の製品を、ご家庭、打合せ、プレゼンテーション、講習会等で楽しんでご使用いただけると幸いです。無断複写・転載を禁じます。 © 3M 2007.
Page 222 この 3M™ デジタルメディアシステム700 シリーズをご使用なる前に、これらの取扱説明書に記載されている全ての安全情報をお読みになり、ご理解の上、順守してください。これらの説明書は、後で参考にするために保管してください。 3M™ マルチメディアプロジェクターは、通常のオフィスおよび家庭環境での使用を対象にしています。 • 16℃∼29℃ (60℉∼85℉) • 相対湿度 10%∼80% (結露無し) • 海抜 0∼1828 m (0∼6000 フィート) 周囲動作環境は、...
Page 223 ランプが破裂した場合、 3M に認可された修理業者に電話して修理を依頼してください。破裂したランプの修理は、ユーザができるものではありません。破裂したランプの残骸に触れた場合、手をよく洗ってください。ランプの破裂が発生した場所の換気をしてください。ランプは高温で動作します。 • 危険電圧、および衝撃、および転倒、および強烈な可視光線に伴う危険の回避: 本プロジェクターを使用する場合は、周囲の子供に注意を払ってください。 • 鋭いもの、ランプの初期故障、水銀への暴露等に伴う危険の回避: ランプモジュールは壊れやすいので、常に注意して取り扱ってください。ランプ交換のメッセージが表示されたら、ランプモジュールを交換してください。使用したことのあるランプモジュールを使用しないでください。無断複写・転載を禁じます。 © 3M 2007.
Page 224: 使用目的
使い切った電池は、適用される、連邦、州および地域の規制に従って廃棄してください。使用目的本機をご使用になる前に、取扱説明書全体を隈なくお読みください。 3M™ デジタルメディアシステム 700 は、 3M™ ブランドのランプ、 3M™ ブランドの天井取り付け金物類、および公称地域電圧を使用して、屋内用として、設計、構築および試験が行われました。他の交換用ランプ、屋外での操作または他の異なる電圧の使用については、試験しておりませんので、プロジェクターまたは周辺機器に損害を与え、潜在的に危険な動作条件を創りだす可能性があります。...
Page 225 ™ デジタル・メディアシステム 700 プロジェクターはじめに商標 3M ロゴおよび 3M は、 3M Company の登録商標です。 Vikuiti は、 3M Company の商標です。 Digital Light Processing は、 Texas Instruments の商標または登録商標です。保証、限定救済、責任限定本製品は、ご購入日から 1 年間、材料および仕上がりにおける欠陥の無いことを保証します。 3M は、特定の...
Page 226: 発送箱の中身
™ デジタル・メディアシステム 700 プロジェクター発送品発送箱の中身 3M™ デジタルメディアシステム700 は、標準の VCR、 PC またはラップトップコンピュータとの接続に必要なケーブル類と一緒に出荷されます。注意深く開梱して、下の図 1-1 に示される全ての項目があることを確認します。これらの項目の内、どれか洩れているものがある場合、購入場所にご相談ください。メモ: アップルマッキントッシュとの接続用のケーブルは、オプションとしてご用意できます。発送用の段ボールには、図 1-1 に示されている以下の項目が入っています。これらの項目の内、どれか洩れてい...
Page 227: 梱包材の保管
デジタル・メディアシステム 700 プロジェクターはじめに梱包材の保管デジタルメディアシステム 700 を、修理のために、 3M サービスセンターに発送することが必要になる場合に備え、発送箱および梱包材を保管してください。プロジェクターを保護するために、梱包材を使用します。次に行うこと少し時間を取って 2 節を見直しして、デジタルメディアシステム 700 の機械特性に精通し、それから 3節に...
Page 228: 製品のメリット
製品説明製品のメリット 3M™ デジタルメディアシステム 700 は、ホームユーザーおよびビジネスユーザーの両者のニーズに応えることを目的としています。この使い易いユニットは、 3M の最先端の Vikuiti™ 超接近投影 (Super Close Projection: SCP) 技術の強力な機能を活用しています。 SCP のおかげで、大きな高品質の映像を映しながら、使用可能スペースを最大限に利用できます。このユニットは、サブウーファーを内蔵し、高品質の音響システムを備えています。デジタルメディアシステムは、オプショ...
Page 229: 部品確認リスト
デジタル・メディアシステム 700 プロジェクター製品説明部品確認リストレンズリモートコントロールセンサー内蔵式スピーカー (ステレオ) 高さ調整脚電源コード接続入力端子主電源スイッチコントロールパネルキーパッド Kensington™ ロック用スロット 10. DVD プレーヤー 11. USB ポート無断複写・転載を禁じます。 © 3M 2007.
Page 230: プロジェクター端子の接続
3.5mm ミニジャック • VGA 入力 • RCA 左/右音響入力 • 合成ビデオ入力 • ミニ Din 4 ピン S ビデオ入力 • ミニ USB • 電源スイッチ • 電源コード接続ケーブル接続ケーブルの接続時は、プロジェクターおよび入力ソースへの全ての電源をオフにします。ケーブルプラグまたは入力端子のピンを曲げないように注意しながらケーブルを接続します。プロジェクターを起動し、それから入力ソースを起動します。 © 3M 2007. 無断複写・転載を禁じます。...
Page 231: デジタルメディアシステム 700 セットアップ
デジタルメディアシステム 700 セットアップ S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial In Coaxial Out RS232 VIDEO S-VIDEO HDMI 無断複写・転載を禁じます。 © 3M 2007.
Page 232: リモートコントロール機能
メニューオンのボタンを押して点灯させると、メメニューインメニューが表示されます。ディスクパッドを動かし、メニューの選択およびスクリーン値の調整を行います。入力選択の確認用入力ボタン映像の形状調整キーストーン Subtitle 音量 + スピーカーの音量の増加音量 - スピーカーの音量の減少終了表示された映像のサイズの拡大拡大 + 拡大 - 表示された画像の縮小 © 3M 2007. 無断複写・転載を禁じます。...
Page 233: リモートコントロールのメモ
ェクターのリモートセンサーに当たると、誤動作を起こすことがあります。プロジェクターのリモートセンサーに直接、光が当たるようにプロジェクターの向きを調整してください。 • リモコンは、プロジェクターのリモートセンサーと共に働きます。 • リモートセンサーの感知範囲は、 60度の角度で、 3m です (リモートセンサーの左側に30 度、右側に 30 度)。また、スクリーン • リモコンは、赤外線を使用してプロジェクターに信号を送る (クラス 1 LED (Light emitting diode: 発光ダ...
Page 234: 映像サイズ (プロジェクターからスクリーンまでの距離)
ファンがスムーズに動くまで2 ∼ 3 秒待ちます。赤色のLEDは点滅を止め、青色のLEDは点滅しつづけます。キーパッドのオンを押します。スクリーン上に、映像が表示され、明るくなってきます。全ての換気用スロットをチェックし、詰まったものがあれば取り払います。焦点ノブを回して焦点を合わせます。脚 (4本) を出し入れしてプロジェクター本体を上げ下げし、最良の映像高さにします。微細な調整は脚を回します。コンピュータソースおよびビデオソースの電源を入れます。 © 3M 2007. 無断複写・転載を禁じます。...
Page 235: スタンバイモード
殆どの調整および設定は、メインメニューおよびサブメニューで行えます。メニューを表示させてナビゲートするには、プロジェクターのメニューキーパッドボタンまたはリモコンのメニューボタンを押します。メニューキーパッド矢印ボタンまたは方向ノブを使用してメニューを進みます。入力ボタンをクリックしてメニュー項目を変更します。メニューキーパッドまたは方向パッドを使用してメニュー項目を変更して、入力をクリックしてメニューナビゲーションに戻ります。無断複写・転載を禁じます。 © 3M 2007.
Page 236 入力が NSTC の場合、色合いは、動作入力が Pal の場合、色合いは、不動作その他のコンポーネントの入力に対して色合いは動作シャープ画像がよりシャープに見えるようにするかまたはよりソフトに見えるようにするかを調整する。ネス (数値がより高くなると、詳細度増加に切り替わります) 詳細度増画像の詳細を引き出します: 加位置映像の垂直および水平の位置を調整します。 VGA、 DVD-I および DVD-A でのみ動作します © 3M 2007. 無断複写・転載を禁じます。...
Page 237 2) 低 3) 中 4) 高アスペクトアスペクト比には4種類の設定があります: 比 1) 全画面 2) 標準 3) レターボックス 4) シアターワイド (16:9) アドバンユーザーが先端の画像設定メニューでナビゲートできるようになります。ストリセットこのサブメニューの数値データのみをリセットします表1: 画像のサブメニュー機能の説明無断複写・転載を禁じます。 © 3M 2007.
Page 238 この機能により、ユーザーは、クロック位相を調整して画像のゆがみを低減できます。周波数画像の水平方向の幅を調整します。 HQV ビデオ処理をオンまたはオフにします。 3D NR システムにおける時間的雑音低減の量を調整します。コーデック NR システムにおけるモスキートノイズおよび MPEG ノイズの低減量を調整します。ブロック NR MPEG ブロックノイズ低減をオンまたはオフにします。リセットこのサブメニューの数値データのみをリセットします。表 2: 先端のサブメニュー機能の説明 © 3M 2007. 無断複写・転載を禁じます。...
Page 239 ユーザーが、メインチャンネルに表示させる入力を選択できるようにします: 1) VGA 2) コンポーネント 3) DVI-D 4) DVI-A 5) S ビデオ 6) コンポジット音響入力ユーザーが、処理する音響入力を選択できるようにします: 1) DVD 2) HDMI 入力 3) SPDIF 入力 4) アナログ入力表 3: 入力サブメニューの機能の説明無断複写・転載を禁じます。 © 3M 2007.
Page 240 画像の明るさを調整します。設定をより高くすると、それだけ画像は明るくなります。設定をより低くすると、それだけ画像は暗くなります。コントラスト画像の、明暗の差の、度合いを調整します。数値を高くすると、それだけコントラストの強さが増加します。色合いビデオ信号の実際的な描写に必要な、赤色対緑色のバランスの調整をします。色彩画像の色彩の強度を調整します。表 4: PIP サブメニュー機能の説明 © 3M 2007. 無断複写・転載を禁じます。...
Page 241 ユーザーが高音を 0 ∼ 10 まで調整できるようにします。消音ユーザーが音声をオンおよびオフにするためのものです音響ユーザーが音響モードを変更できるようにします: モード 1) ステレオ 2) ドルビーデジタル 3) ProLogic II 4) コンサートホール 5) スタジアム音響遅延音響で遅延した時間の量を調整します (T2 遅延の出だしで) サブウーフユーザーがサブウーファー利得を0 ∼10 まで調整できるようにします。ァー表 5: スピーカー表示サブメニューの説明無断複写・転載を禁じます。 © 3M 2007.
Page 242 ファンモード 3) 標準 4) 高投影モードプロジェクターは、天井に取り付けたり、スクリーンの後ろに設置したりできます 1) 前面投影 3) 天井前面投影 2) 後面投影 4) 天井後面投影工場リセット全てのメニュー項目を工場デフォルト設定にリセットします。リセットこのサブメニューの数値データのみをリセットします表 6: 設定サブメニュー機能の説明 © 3M 2007. 無断複写・転載を禁じます。...
Page 244: エラーメッセージ
してください。再度電源をオンにしてください。 • 通気口に詰まりがありますか? • エアフィルターが汚れていますか? • 周囲温度は35 C を越えていますか? メモ (*1) • このメッセージは数分後には自動的に消えますが、電源がオンになる度に再度表示されます。 (*2) • ランプの製品寿命は限られています。ランプは、長時間使用後点灯しなくなるか、壊れるかまたは破裂する等の事実によってその特徴が示されます。このユニットは、自動遮断機能を備え、ランプの使用時間が 2,000時間に達すると、自動的にオフになります。 © 3M 2007. 無断複写・転載を禁じます。...
Page 245: 表示ランプ
点滅滅電源をオフにして少なくとも45分待ちます。ユニットの温度が十分下がったら、ランプおよびランプカバーの取り付け状態を確認し、それから電源を再度オンにします。赤色の点灯または電源オフ赤色の点滅冷却ファンが動作していません。電源をオフにして少点滅なくとも20分間待ちます。ユニットの温度が十分下がったら、以下の項目を確認し、それから電源をオンにする信号を送ります。 • 冷却ファンの中に異物が入っていませんか? 無断複写・転載を禁じます。 © 3M 2007.
Page 246 エアフィルターを清掃するときかまたはエアフィル点灯ターが無いかです。速やかに電源をオフにし、本マニュアルの「エアフィルター」の節を参考にしてエアフィルターの清掃または交換を行ってください。エアフィルターの清掃または交換を行った後は、必ずフィルターのタイマーをリセットしてください。処置した後、電源をオンにリセットします。 © 3M 2007. 無断複写・転載を禁じます。...
Page 247: 音響および画像の問題
DVD プレーヤーの LED表示器が点灯していることを確認してください。ディスクが、原版であることを確認してください。 DVD の再生ができません。ディスクを取り出して、もう一度、再生してください。プロジェクターがソースを検出している間に「メニュー」ボタンを押し、それから「入力」ボタンを押して、 DVD プレーヤーを再起動します。無断複写・転載を禁じます。 © 3M 2007.
Page 248: 映写用ランプの交換
確認します。ステップ 4 とステップ 5 の逆の操作をします。ランプカバーが、しっかりと固定され、ユニットの底にぴったりとくっついていることを確認します。ユニットは、カバーが、間違って取り付けられると、動作しません。ランプのタイマーをリセットします。 3M™ デジタルメディアシステム 700 底面図 © 3M 2007. 無断複写・転載を禁じます。...
Page 249 Built-in Dolby 2.0 Sound (700) / (2) 2.5W speakers Built-in Dolby 5.1 Sound (710) / (3) 2.5W, (2) 1.5W and (1) 5W subwoofer USB Reader Flash Drive Compatible USB Media Reader for .jpg presentations DVD Player Built-in digital DVD player (710 only) 無断複写・転載を禁じます。 © 3M 2007.
Page 250 • Two IR receiver windows (front and rear) Dimensions 13.5" (W) x 12.7" (D) x 6.1" (H) 343.5mm (W) x 321.6mm (D) x 155.3mm (H) Weight 700: 9.9 lbs or 4.5kg 710: 10.6 lbs or 4.8kg © 3M 2007. 無断複写・転載を禁じます。...
Page 251: その他の手入れ
お近くの販売業者にご依頼ください。ユニットの内部をご自身でお手入れをするのはお止めください。そのようなことをされると危険です。レンズの手入れ 1. プロジェクターの電源をオフにし、電源コードを抜きます。 2. 市販のレンズ清掃ティッシュで、レンズを軽く拭いてください。レンズに直接、手を触れないでください。キャビネットおよびリモートコントロールの手入れプロジェクターの電源をオフにし、電源コードを抜きます。ガーゼまたは柔らかい布で軽く拭きます。汚れがひどい場合は、柔らかい布を水または水で薄めた中性洗剤に浸し、よく絞った後で軽く拭きますそれから、柔らかい乾いた布で軽く拭きます。無断複写・転載を禁じます。 © 3M 2007.
Page 252 重要通達 3M の製品に係わる全ての記述、技術情報おおび推奨は、信頼できると思われる情報に基づいておりますが、正確性または完全性は保証しません。そのようなご使用に伴う全てのリスクおよび責任は、お客様が負われます。 3M の現在の出版物に記載されていない製品に係わるいかなる記述、または注文書に記載されている、 3M の現在の出版物に反するいかなる記述も、 3M の、権限を付与された役員に署名された書面による了承が明示的に示されない限り、効力または効果はありません。技術サポート窓口: 10%のリサイクル素材を含む 3M Austin Center 3M Canada 3M Mexico, S.a. de C.V. 3M Europe 50% 再生紙に印刷...
Page 255 Avvio del proiettore ...........................270 Modalità di stand-by..........................271 Avvio................................271 Spegnimento del proiettore........................271 Menu di navigazione..........................271 Risoluzione dei problemi Messaggi di errore .............................280 Spie ................................281 Significato delle spie lampeggianti......................281 Problemi di audio e di immagine ......................283 © 3M 2007. Tutti i diritti riservati.
Page 256 Contenuto Proiettore 3M ™ Digital Media System 700 Manutenzione Sostituzione della lampada del proiettore ....................284 Veduta inferiore del Digital Media System 3M™ Serie 700 ..............284 Specifiche Optical................................285 System Specifications ..........................285 Sound System ............................285 USB Reader ...............................285 DVD Player..............................285 Other Features............................286 Dimensions ..............................286...
Page 257: Grazie Per Aver Scelto 3M
Introduzione Grazie per aver scelto 3M Grazie per aver scelto 3M. Questo articolo è stato prodotto secondo le norme qualitative e di sicurezza 3M per garantire anni di utilizzo regolare e senza problemi. Per una resa ottimale, seguire attentamente le istruzioni d’uso. Auguriamo un piacevole uso di questo prodotto dalle prestazioni elevate a casa, alle riunioni, alle presentazioni e nelle sessioni di formazione.
Page 258: Informazioni Sulla Sicurezza
Informazioni sulla sicurezza Prima di utilizzare il prodotto, si prega di leggere attentamente e di seguire tutte le informazioni sulla sicurezza contenute in queste istruzioni di questo Digital Media System 3M™ Serie 700. Conservare queste istruzioni per futuro riferimento. I proiettori Multimedia 3M™ sono stati progettati per funzionare in normali ambienti domiciliari o di ufficio.
Page 259 • Per ridurre il rischio associato ai pericoli dovuti alla rottura della lampada: - in caso di rottura della lampada, chiamare il servizio assistenza del concessionario autorizzato 3M per la riparazione. in caso di lampada rotta non è possibile l’intervento dell’utente - se si sono toccati i frantumi di una lampada, lavarsi accuratamente le mani Ventilare l'area in cui si è...
Page 260: Destinazione D'uso
Le informazioni contenute nel manuale servono all’uso e alla manutenzione del Digital Media System 3M serie 700. Marchi di fabbrica Il logo 3M e 3M sono marchi di fabbrica registrati della 3M Company. Vikuiti è un marchio di fabbrica della 3M Company.
Page 261: Garanzia; Risarcimento Limitato; Responsabilità Limitata
SCOPI. Se questo prodotto risulta difettoso entro il periodo di garanzia specificato sopra, l’esclusivo rimedio, a scelta di 3M, sarà la riparazione o la sostituzione del prodotto 3M o il rimborso del prezzo di acquisto. Eccetto ove proibito dalla legge, 3M non si riterrà responsabile per eventuali perdite o danni derivati da questo prodotto 3M, diretti o indiretti, speciali, incidentali o conseguenti, qualunque sia la teoria legale affermata.
Page 262: Contenuto Della Spedizione
Contenuto della spedizione Contenuto della confezione Il Digital Media System 3M™ 700 viene spedito con alcuni dei cavi necessari per i collegamenti standard per VCR, PC o computer portatile. Togliere con cautela dalla confezione e verificare che siano presenti tutti gli articoli della figura 1–1, qui sotto.
Page 263: Conservare I Materiali Usati Per La Confezione
Conservare i materiali usati per la confezione Conservare la scatola e i materiali usati per la confezione, per l’eventualità che il Digital Media System 700 debba essere inviato ad un centro di assistenza 3M per la riparazione. Utilizzare il materiale di confezionamento per proteggere il proiettore.
Page 264: Descrizione Del Prodotto
Descrizione del prodotto Vantaggi del prodotto Il Digital Media System 700 3M™ è stato studiato per soddisfare le necessità degli utenti domestici e aziendali. Questa unità dall’utilizzo semplice si serve delle potenti funzioni dell’avanzata tecnologia Super Close Projection (SCP) Vikuiti™ di 3M.
Page 265: Elenco Di Individuazione Dei Componenti
Lente Sensore telecomando Altoparlanti integrati (stereo) Piedini di regolazione altezza Collegamento alimentazione Terminali ingresso Interruttore di accensione Tastierino del pannello di controllo ™ Slot per il blocco Kensington Lettore DVD Porta USB © 3M 2007. Tutti i diritti riservati.
Page 266: Collegamenti Dei Terminali Del Proiettore
Durante il collegamento dei cavi, spegnere l’alimentazione al proiettore e alle sorgenti di ingresso. Collegare i cavi, facendo attenzione a non piegare i piedini della spina o del terminale d’ingresso. Avviare il proiettore e quindi le sorgenti di ingresso. © 3M 2007. Tutti i diritti riservati.
Page 267: Configurazione Del Digital Media System 700
Configurazione del Digital Media System 700 S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial Out Coaxial In RS232 VIDEO S-VIDEO HDMI © 3M 2007. Tutti i diritti riservati.
Page 268: Funzioni Del Telecomando
Per regolare la forma dell’immagine Subtitle Volume + Per alzare il volume dell’altoparlante Volume - Per abbassare il volume dell’altoparlante Esci Zoom + Per ingrandire l’immagine visualizzata Zoom - Per rimpicciolire l’immagine visualizzata © 3M 2007. Tutti i diritti riservati.
Page 269: Note Sul Telecomando
• Poiché il telecomando utilizza luce infrarossa per inviare segnali al proiettore (LED Classe 1), accertarsi di usare il telecomando in un’area libera da ostacoli che potrebbero bloccarne i segnali verso il proiettore. Subtitle © 3M 2007. Tutti i diritti riservati.
Page 270: Funzionamento Di Base
Sollevare/abbassare il corpo del proiettore per allungare o accorciare i piedini (4) ed ottenere l’altezza migliore per l’immagine. Ruotare i piedini per regolare più precisamente. Accendere la sorgente del computer e quella/e video. © 3M 2007. Tutti i diritti riservati.
Page 271: Modalità Di Stand-By
Fare clic sul pulsante Invio per cambiare una voce di menu. Modificare la voce di menu usando il tastierino Menu o il pannello di direzione, quindi fare clic su Invio per tornare alla consultazione del menu. © 3M 2007. Tutti i diritti riservati.
Page 272 Regola l’immagine perché sembri più morbida e nitida. (Ai valori più alti diventa Resa del particolare) Resa del Evidenzia i dettagli dell’immagine: particolare Posizione Regola la posizione verticale e orizzontale dell’immagine proiettata. Solo VGA, DVI-D e DVI-A è attivo © 3M 2007. Tutti i diritti riservati.
Page 273 3) LetterBox 4) Theatre-Wide (16:9) Avanzate Avanzate consente all’utente di navigare nel menu di impostazioni avanzate immagine. Reset Ripristina unicamente i valori di questo sottomenu Descrizione delle funzioni del sottomenu immagine Tabella 1: © 3M 2007. Tutti i diritti riservati.
Page 274 Regola la quantità di riduzione di rumore Mosquito e MPEG nel sistema BLOCK NR Attiva e disattiva il rumore del blocco MPEG Reset Ripristina unicamente i valori di questo sottomenu Tabella 2: Descrizione funzioni sottomenu “Avanzate” © 3M 2007. Tutti i diritti riservati.
Page 275 4) DVI-A 5) S-VIDEO 6) Composito Ingresso Consente all’utente di selezionare l’input audio da trattare: audio 1) DVD 2) Input HDMI 3) Input SPDIF 4) Input analogico Tabella 3: Descrizione delle funzioni sottomenu input © 3M 2007. Tutti i diritti riservati.
Page 276 Regola il grado di differenza tra lo scuro e il chiaro di un’immagine. Più alto il valore, maggiore il contrasto. Tonalità Regola il bilanciamento di rosso/verde necessario per la rappresentazione realistica dei segnali video. Colore Regola l’intensità del colore nell’immagine. Tabella 4: Descrizione delle funzioni sottomenu PIP © 3M 2007. Tutti i diritti riservati.
Page 277 5) Stadio Ritardo Regola la quantità di tempo di ritardo nell’audio (sopra il ritardo T2) audio Subwoofer Consente all’utente di regolare il subwoofer da 0 a 10. Tabella 5: Descrizione sottomenu di visualizzazione speaker © 3M 2007. Tutti i diritti riservati.
Page 278 4) Retroproiezione a soffitto Ripristino impostazioni fabbrica Ripristina tutte le voci di Menu sulle impostazioni di default di fabbrica. Reset Ripristina unicamente i valori di questo sottomenu Tabella 6: Descrizione delle funzioni sottomenu di set-up © 3M 2007. Tutti i diritti riservati.
Page 280: Risoluzione Dei Problemi
Questa unità è dotata di una funzione automatica di spegnimento, in modo che l’alimentazione si disinserisca automaticamente al raggiungimento delle 2000 ore. © 3M 2007. Tutti i diritti riservati.
Page 281: Spie
Spegnere l’alimentazione e aspettare almeno 45 minuti. Dopo che l’unità si è sufﬁcientemente raffreddata, veriﬁcare che la lampada e il relativo coperchio siano ben ﬁssati e quindi riaccendere nuovamente. © 3M 2007. Tutti i diritti riservati.
Page 282 ﬁltro dell’aria, facendo riferimento alla sezione “Filtro dell’aria” del presente manuale. Dopo aver pulito o sostituito il ﬁltro dell’aria, accertarsi di aver ripristinato il relativo timer. Dopo l’intervento, reinserire l’alimentazione. © 3M 2007. Tutti i diritti riservati.
Page 283: Problemi Di Audio E Di Immagine
Verificare che il disco sia originale. Impossibile leggere il DVD. Espellere il disco e rimetterlo. Premere il pulsante "Menu" mentre il proiettore sta rilevando la sorgente, quindi premere il pulsante "Invio" per riavviare il lettore DVD. © 3M 2007. Tutti i diritti riservati.
Page 284: Sostituzione Della Lampada Del Proiettore
Verificare che il coperchio della lampada sia ben fissato e pari con la parte inferiore dell’unità. Se il coperchio non è installato correttamente, l’unità non funziona. Azzerare il timer della lampada. Veduta inferiore del Digital Media System 3M™ Serie 700 © 3M 2007. Tutti i diritti riservati.
Page 285: Optical
Built-in Dolby 5.1 Sound (710) / (3) 2.5W, (2) 1.5W and (1) 5W subwoofer USB Reader Flash Drive Compatible USB Media Reader for .jpg presentations DVD Player Built-in digital DVD player (710 only) © 3M 2007. Tutti i diritti riservati.
Page 286: Other Features
• Two IR receiver windows (front and rear) Dimensions 13.5" (W) x 12.7" (D) x 6.1" (H) 343.5mm (W) x 321.6mm (D) x 155.3mm (H) Weight 700: 9.9 lbs or 4.5kg 710: 10.6 lbs or 4.8kg © 3M 2007. Tutti i diritti riservati.
Page 287: Altri Interventi
Se lo sporco è resistente, immergere il panno morbido in acqua o in una soluzione con un detergente neutro. Passare leggermente dopo aver strizzato bene. Quindi strofinare delicatamente con un panno morbido e asciutto. © 3M 2007. Tutti i diritti riservati.
Page 288 Avviso importante Tutte le dichiarazioni, le informazioni tecniche e tutti i consigli relativi ai prodotti 3M si basano su dati che reputiamo attendibili, ma la loro accuratezza o completezza non è garantita. L’utente si assume tutti i rischi e le responsabilità associate a tale uso. Qualsiasi dichiarazione collegata al prodotto che non sia contenuta nelle attuali pubblicazioni 3M, o eventuali dichiarazioni contrarie contenute nell’ordine di...

3M 700 series Operator And Product Safety Manual

English

Safety Information

Shipping Contents

Product Description

Basic Operations

Troubleshooting

Specifications

Other Care

Español

Información de Seguridad

Contenidos del Envío

Descripción del Producto

Operaciones Básicas

Solución de Problemas

Solución de Problemas (Continuación)

Solución de Problemas (Continuación)

Especificaciones

Deutsch

Sicherheitshinweise

Lieferumfang

Produktbeschreibung

Betrieb

Fehleranalyse

Spezifikationen

Sonstige Pflege

Français

Consignes de Sécurité

Contenu de la Boîte D'expédition

Description du Produit

Fonction de Base

Dépannage

Caractéristiques Techniques

Sonstige Pflege

日本語

Italiano

Informazioni Sulla Sicurezza

Contenuto Della Spedizione

Descrizione del Prodotto

Funzionamento DI Base

Risoluzione Dei Problemi

Altri Interventi

Quick Links

Chapters

Related Manuals for 3M 700 series

Summary of Contents for 3M 700 series
