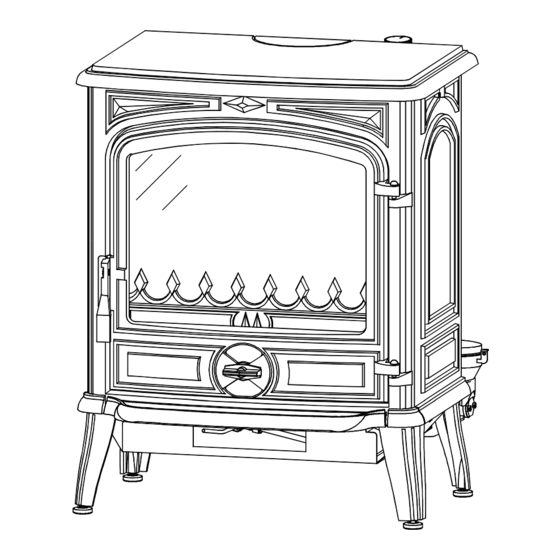

  • Page 1 SAVOIE Document n° 1038-2 ~ 24/10/2001 English Oil burning stove Norsk Model : 174 08 02 Y (EN1) Technical manual to be saved by the user for future reference Description of the appliance Installation instructions Operating instructions Spare parts Les Fonderies Franco-Belges 59660 MERVILLE Warranty certificate Phone : 03.28.43.43.43...

  • Page 2: Table Of Contents

    FRANCO BELGE, which has been granted the ISO 9001 certification, guarantees the quality of its appliances and is committed to meet its customers’ needs. FRANCO BELGE, which can boast a 75-year experience in the industry of heating devices, uses state-of-the-art technologies to design and manufacture its whole range of products.

  • Page 3: Description Of The Unit

    Savoie - ref. 174 08 02 Y Description of the unit This appliance is an oil-fired stove. WARNING An incorrectly installed oil-fired stove can cause serious accidents. This appliance should only be installed by competent personnel. 1. Description of the unit 1.1.

  • Page 4: Installation Instructions

    Savoie - ref. 174 08 02 Y Installation instructions Figure 3 - Burner Figure 4 - Float regulator 1 - Air holes 3 - Burner pot A - Control knob E - Oil level regulator 2 - Catalyser 4 - Au tomatic ignition B - Safety lever.

  • Page 5: Mounting The Levelling Feet

    Savoie - ref. 174 08 02 Y Installation instructions Figure 6 - Rear flue outlet 1 - Flue collar 2 - Blanking plate Figure 5 - Description 1 - Flue collar 4 - Control screws for appliance leveling 2 - Blanking plate 5 - Flue baffle 3 - Draught regulator 6 - Burner...

  • Page 6: External / Remote Tank

    Savoie - ref. 174 08 02 Y Installation instructions Figure 8 - Gravity oil supply Figure 9 - Adjustment devices Pumped oil supply 1 - Ad ju stment of the 3 - Adjustment screw for draught regulator low setting 1 - Max. 2,5 m 5 - Suction pomp with reserve and filter 4 - Safety pressure door...

  • Page 7: Chimney Draft Required

    Savoie - ref. 174 08 02 Y Installation instructions Figure 10 - Removing the front grate Please note - Very important : The adjustments of the float regulator are very sensitive. The high and the low setting screws must never be turned more than a 1/4 of a turn at a time in any direction from their initial setting.

  • Page 8: Instructions For User

    Figure 13 - Removing the burner 3. Instructions for user Franco Belge will not be responsible for damages on parts of the appliance due to the use of prohibited fuel or due to an alteration of the appliance or its installation.

  • Page 9: Operating Procedure

    Savoie - ref. 174 08 02 Y Instructions for user 3.3. Operating procedure 3.6. Maintenance of the stove • • Allow 10 to 15 minutes after lighting to adjust the Every week : operate the de-scaling lever (# 6, fig. 14, control knob to a higher setting, usually (# 2C) setting.

  • Page 10: Trouble Shooting

    Savoie - ref. 174 08 02 Y Instructions for user 3.7. Trouble shooting þ : This sign means that you should asked for a qualified engineer to do the work. Situation Probable causes Corrective action Flames extinguish during ¤ Very cold chimney. No draught Leave door ajar until fire has caught.

  • Page 11: Spare Parts

    Savoie - ref. 174 08 02 Y Spare parts 4. Spare parts When ordering spare parts, specify the stove type and serial number, including the colour index (on the guarantee or identification plate), the name of the part and the part number. Example : Stove 174 08 02 , Leg 300128 EF N°...
  • Page 12 Savoie - ref. 174 08 02 Y Spare parts " & ! & " '  &  & # " " " ! "  " "  ! " " & " " " ! "  & "...
  • Page 13 Savoie - ref. 174 08 02 Y Notes Technical manual "1038"...
  • Page 14 This warranty is only valid if : manual does not engage the responsibility of - The unit has been installed and checked by a professional FRANCO BELGE. installer before operating, - All installation and adjustment instructions listed in the Name and address of the installer :...
  • Page 15 SAVOIE Document n° 1038-2 ~ 24/10/2001 English Parafinkamin Norsk Modell : 174 08 02 Y Teknisk manual må oppbevares Norsk DBE Godkjenning no. 006 - 163 av eier for fremtidig bruk Norsk Importør : Hydro Texaco AS , Telefon 22 12 40 00 Drammensveien 134, Skøyen 0212 Oslo Beskrivelse av kaminen...
  • Page 16 Gratulerer med din nye parafinkamin! Før du tar kaminen i bruk er det viktig at du leser manualen nøye, og opererer den i samsvar med denne. FRANCO BELGE Kaminen er produsert av i Frankrike, som har 75 års erfaring med tilvirkning av fyringsprodukter.

  • Page 17: Beskrivelse Av Kaminen

    Savoie - Modell : 174 08 02 Y Beskrivelse av kaminen 1. Beskrivelse av kaminen 1.1. Beskrivelse 1.4. Tekniske spesifikasjoner Kamin for flytende brensel, med fordampningsbrenner Modell ..... . 1740802Y (Norm EN1) - kun for fyringsparafin.

  • Page 18: Installasjonsveiledning

    Savoie - Modell : 174 08 02 Y Installasjonsveiledning Figur 3 - Brenner Figur 4 - Flottørventil /regulator 1 - Luftåpning 3 - Brennerpotte R e g u l a t o r b r y t e r D - Sikkerhetsflottør (mengde parafin) 2 - Katalysator 4 - Te n n h y l s e ( i k k e...

  • Page 19: Pipe

    Savoie - Modell : 174 08 02 Y Installasjonsveiledning Figur 6 - Røkuttak bak 1 - Røkuttak 2 - Røkkanalplate Figur 5 - Kaminens oppbygning 1 - Røkuttak på toppen 4 - Justeringsskruer for nivelering av brenner 2 - Platedeksel 5 - Røkkanalplate 3 - Trekkregulator 6 - Brenner...

  • Page 20: Røykavtrekk, Forholdet Til Myndigheter

    Savoie - Modell : 174 08 02 Y Installasjonsveiledning Figur 8 - Oljetilførsel 1 - Maks. 3,5 m O l j e l ø f t e r m e d r e s e r v e t a n k m a k s .

  • Page 21: Trekk I Pipe

    Savoie - Modell : 174 08 02 Y Installasjonsveiledning Figur 10 - Demontering av Brenselholder Er flammen for lav, øk flammehøyden ved å skru justerskrue (nr. 2) mot klokken. Er flammen for høy, reduser flammehøyden ved å skru justerskrue (nr. 2) med klokken. Viktig! Justeringen av regulatoren er meget følsom og høy/lav justeringen må...

  • Page 22: Bruksanvisning

    Savoie - Modell : 174 08 02 Y Bruksanvisning Figur 13 - Fjerning av brenner 3. Bruksanvisning 3.1. Brensel Kaminen er utstyrt med en flottørventil (regulator) som er spesifikt tilpasset for fyringsparafin. Fyringsparafin. Bruk av annen type brensel er ikke tillatt. Brennstoffet må...

  • Page 23: Regler For Bruk

    Savoie - Modell : 174 08 02 Y Bruksanvisning 3.3. Regler for bruk 3.6. Vedlikehold av kaminen • • Vent i 10 til 15 minutter før kaminen settes på en Hver uke : Benytt hendel for brenner (nr 6, fig. 14, høyere stilling, normalt mellom (2) og (4).

  • Page 24: Feilsøking

    Savoie - Modell : 174 08 02 Y Bruksanvisning 3.7. Feilsøking þ : Dette tegnet betyr at du må be om kvalifisert bistand for å få arbeidet utført SYMPTOM PROBLEM FORSØK MED Flamme slokner under Svært kald skorstein. Ingen trekk Hold frontdøren litt åpen.

  • Page 25: Reservedeler

    Savoie - Modell : 174 08 02 Y Reservedeler 4. Reservedeler Ved bestilling av reservedeler, vennligst angi : Modell, fargekode, delbeskrivelse og type og del nr. Eksempel : Kamin 174 08 02 , Leg 300128 EF S.12 nr Del nr Delbeskrivelse og type .
  • Page 26 Savoie - Modell : 174 08 02 Y Reservedeler " & ! & " '  &  & # " " " ! "  " "  ! " " & " " " ! "  & "...
  • Page 27 Savoie - Modell : 174 08 02 Y Notes Teknisk manual "1038"...
  • Page 28 ❧ Garanti Sertifikat ❧ ❧ Generell produkt garanti Når installasjon og justeringer er utført i henhold til instruksjoner i den tekniske manual. Våre produkter har en tolv måneders garanti mot feil eller Når operasjon og vedlikehold er utført i henhold til mangler.
