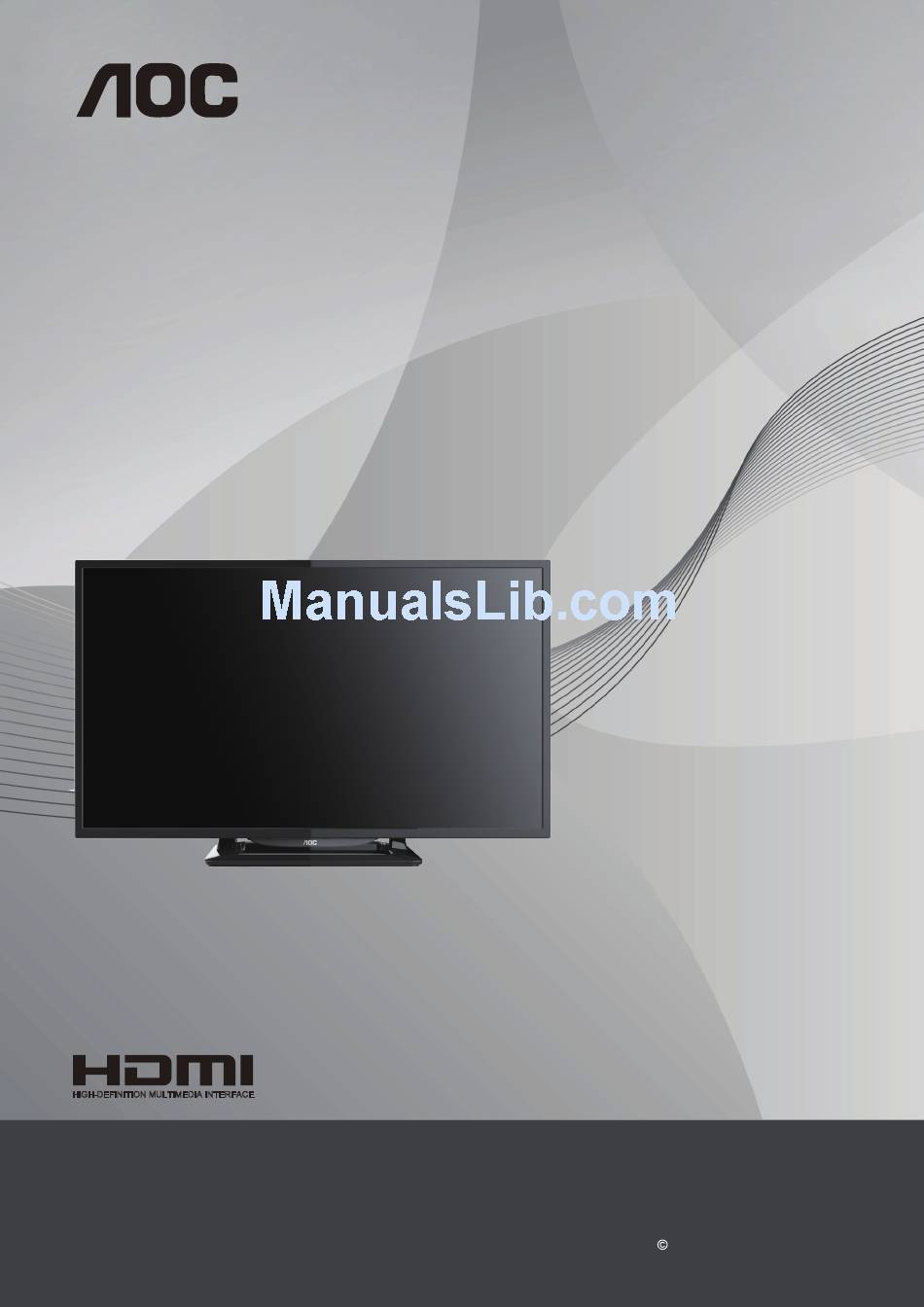

- Page 1 TV LCD con retroiluminación LED Manual del usuario LCD TV with LED backlight User Manual LE32D3350 LE40D3350 LE50D3350 HIGH-DEFINITION MULTIMEDIA INTERFACE www.aoc.com 2014 AOC. All Rights Reserved.
- Page 3 Este manual se proporciona una guía de funcionamiento para el usuario. Se consideran confiables todas las afirmaciones, información técnica y recomendaciones de este manual y cualquiera de las guías o documentos relacionados. Sin embargo, la exactitud e integridad de este documento no está garantizada, y no tienen la intención de ser, ni deberán ser consideradas como, representaciones o garantías relacionadas con los productos descritos.
-
Page 4: Table Of Contents
TABLA DE REFERENCIA DE LA SEÑAL DE ENTRADA DE VÍDEO ................15 SISTEMAS DE VÍDEO SOPORTADOS POR LA TV, MODOS DE VÍDEO ..............15 UTILIZACIÓN DE LA TV AOC ............................16 PRIMEROS AJUSTES ............................................16 Cambio de la fuente de entrada ..........................................16 Menú... -
Page 5: Información Importante
Utilice el soporte de montaje en pared o base de TV recomendado humedad, cuando no funcione normalmente o cuando se haya por AOC. Para obtener más información, consulte al vendedor. caído. La utilización de otro soporte de montaje en pared o base de TV 14) Si se cae algún líquido u objeto sólido dentro de la cubierta,... -
Page 6: Instrucciones De Utilización
No utilice un cable de alimentación suministrado en otro Accesorios dispositivo. Utilice sólo el cable de alimentación de CA AOC original y no No utilice accesorios no recomendados por el fabricante, ya que otras marcas. podrían causar peligros. -
Page 7: Pantalla Lcd/Led
Pantalla LCD/LED Descarga eléctrica A pesar de que la pantalla LCD/LED se encuentra fabricada con No toque el cable de alimentación de CA o la TV con las manos técnicas de alta precisión y posee un área efectiva de píxeles húmedas. -
Page 8: Dispositivos Opcionales
Dispositivos opcionales Pilas No instale dispositivos opcionales demasiado cerca de la TV. No deseche las pilas al fuego. Mantenga los dispositivos opcionales a como mínimo 30 cm (11,875 No desarme, recaliente o provoque un cortocircuito en las pilas. pulgadas) de la TV. -
Page 9: Sonido
Sonido Instalación en la pared Si si escuchan sonidos frecuentes de crujidos o chasquidos cuando 11 7/8 pulgadas 30 cm la TV se encuentra encendida, desenchufe la TV y consulte al vendedor o servicio técnico. Es normal que la TV emita un crujido o chasquido en algunas ocasiones, particularmente al encenderla o apagarla. -
Page 10: Ajuste De Volumen
Consulte a un técnico de servicio calificado sobre el desecho de la Gracias por adquirir esta TV de alta definición AOC. La calidad de imagen que puede ver en esta TV AOC es tan buena como la calidad de señal que está recibiendo. A fin de disfrutar de la excelente calidad de imagen de su nueva TV AOC, deberá... -
Page 11: Contenido De La Caja
Contenido de la caja Luego de desempacar la TV, compruebe que la TV y todos los accesorios estén presentes y sin daño alguno. AOC TV Base Tornillo x 4 Cable de Control remoto Pila AAA x 2 alimentación Tarjeta de Manual de garantía... -
Page 12: Controles Y Conexiones
Controles y conexiones Elemento Descripción HDMI (Interfaz Multimedia de Alta Definición) proporciona una interfaz de audio/video sin compresión y totalmente digital entre esta TV y cualquier dispositivo de audio/video con HDMI, como sintonizadores, reproductores de DVD, reproductores de Blu-ray Disc, receptores de A/V y PC. HDMI admite video mejorado o de alta definición y audio digital. - Page 13 Utilización del control remoto Botón Descripción Permite encender o apagar la TV. Nota: La TV nunca se ENCENDIDO/ desenchufe apaga por completo a menos que se el cable de APAGADO alimentación. INPUT Permite cambiar la fuente de información. Presione varias veces para cambiar entre las opciones TEMPORIZADOR disponibles del temporizador de apagado: 0, 10, 20, 30, 60, 90, 120, 150, 180 minutos para el apagado automático de la TV.
-
Page 14: Instalación De La Tv
TV, especialmente para determinar la solidez de la pared para soportar el peso de la Por razones de seguridad y protección de la TV, AOC recomienda que utilice el modelo de soporte de montaje en pared diseñado para la TV y que la instalación en pared de la TV la realice un vendedor o contratista con licencia de AOC. -
Page 15: Conexión De La Tv
Conexión de la TV Sistema de antena VHF/UHF o sistema de TV por cable Puede disfrutar de programación de definición estándar y alta definición (si está disponible en su área), junto con programación analógica de definición estándar. Esta TV puede recibir programación digital descodificadas para la antena VHF/UHF externa y TV por cable. Se recomienda que conecte la entrada de antena/TV por cable utilizando un cable coaxial de 75 ohmios para recibir una calidad de imagen óptima. -
Page 16: Conexión De La Señal De Video Compuesto
Conexión de la señal de video compuesto Entrada de A/V Conexión con la PC Utilice la TV como monitor de la PC con la conexión HD15 a HD15, tal como se muestra a continuación. También se puede conectar esta TV a una PC a través de la salida DVI o HDMI. -
Page 17: Tabla De Referencia De La Señal De Entrada De Pc
Tabla de Referencia de la Señal de Entrada de PC Conecte una computadora a tu televisor y configure la señal de salida de la computadora de acuerdo con la tabla abajo. Modo predeterminado de la computadora Estándar Resolución Frecuencia Vertical(Hz) 640 x 480 SVGA 800 x 600... -
Page 18: Utilización De La Tv Aoc
Regresar Seleccionar modo sintonizador Sintonización de canal Cambio de la fuente de entrada En TV AOC, se puede escoger origen de señal en el control remoto, usando la tecla "INPUT” para escoger el origen de señal. Source PC-IN Component Composite... -
Page 19: Menú Principal
Menú principal Para acceder los menús de TV, presione la tecla MENU. Esta pantalla permite al usuario escoger entre: Menús de Imagen, Sonido, TV, Configuración y Paterno. Mover Seleccionar Regresar Imagen Sonido Configuración Paterno MENÚ IMAGEN Proporciona diversos sub-menús para ajuste de vídeo. Presione MENU y seleccione el menú... -
Page 20: Menú Sonido
MENÚ SONIDO Presionar MENU y seleccionar el menú <Sonido> con la tecla de navegación Derecha. Presionar OK para acceder los sub-menús. Move Select Back Picture Sound Setting Parental Sound Mode Standard Treble Bass Balance Headphone Volu.. Sonido Auto Volume Control Modo de sonido Hay cinco opciones seleccionables por el usuario para modo de sonido - Personal, Estándar, Música, Teatro y Rock. -
Page 21: Menú Configuración
MENÚ Configuración Presionar MENU y seleccionar el menú <Configuración> con la tecla de navegación Derecha. Presione el botón del medio (OK) para acceder los sub-menús. Mover Seleccionar Regresar Imagen Sonido Configuración Paterno Español Subtítulos Desactivado Auto Subtítulos digitales Subtítulos analógicos CC 1 Desactivado Con guración... -
Page 22: Menú De Control Parental
MENÚ DE CONTROL PARENTAL Este menú permite que los padres bloqueen los programas de acuerdo con la clasificación por edad. Presionar MENU y seleccionar el menú <Paterno> con la tecla de navegación Derecha. Presione el botón del medio (OK) para acceder los sub- menús. -
Page 23: Resolución De Problemas
Resolución de problemas Problema Explicación/solución No aparece ninguna imagen No aparece ninguna imagen Compruebe la configuración de ahorro de energía. Asegúrese de que el cable de alimentación esté conectado de forma segura. Encienda la TV. No se puede recibir ningún canal Compruebe las conexiones de antena/cable. -
Page 24: Dimensiones Y Especificaciones
Dimensiones y especificaciones Modelo LE32D3350 LE40D3350 LE50D3350 800 mm en diagonal 1016 mm en diagonal 1270 mm en diagonal Tamaño del panel (31.5” visualizable) (40” visualizable) (50” visualizable) Resolución 1366 × 768 1920 × 1080 1920 × 1080 Sistema DTV (ISDB-T) - Page 25 This manual provides as an operational guide to user. All statements, technical information, and recommendations in this manual and in any guides or related documents are believed reliable, but the accuracy and completeness thereof are not guaranteed or warranted, and they are not intended to be, nor should they be understood to be, representations or warranties concerning the products described.
- Page 26 DVI/ PC HDMI INPUT SIGNAL REFERENCE CHART ....................15 VIDEO INPUT SIGNAL REFERENCE CHART ....................... 15 VIDEO SYSTEMS SUPPORTED BY THE TV,VIDEO MODES ..................15 USING AOC TV ................................. 16 FIRST ADJUSTMENTS ............................................16 Switching Input Source ............................................16 Main Menu ................................................17 PICTURE MENU ..............................................17...
-
Page 27: Important Information
Use the Wall-Mount bracket or TV stand which was recommended by the TV immediately and have it checked by qualified service AOC, and please consult your dealer for detailed information. personnel before operating it further. Use with other Wall-Mount Bracket or TV stand may cause instability 15 ) Avoid operating the TV at temperatures below 32°F (0°C). -
Page 28: Usage Instructions
If the AC power cord is damaged, it may result in a fire or Otherwise, it may result in injury. an electric shock. Stop using it and ask your dealer or AOC service center to exchange it. Outdoor Use ... -
Page 29: Lcd/Led Screen
LCD/LED Screen Electric Shock Do not touch the AC power cord or the TV with a wet hand. If you Although the LCD/LED screen is made with high-precision plug/unplug the AC power cord from the TV with a wet hand, it may technology and has effective pixels of 99.99% or more, black dots cause electric shock. -
Page 30: Optional Equipment
Optional Equipment Batteries Do not install optional equipment too close to the TV set. Keep Do not dispose of batteries in a fire. optional equipment at least 11.875 inches (30 cm) away from the TV Do not short circuit, disassemble or overheat the batteries. set. -
Page 31: Sound
Sound Install on the wall If a snapping or popping sound from the TV is continuous or frequent 11 7/8 inches 30 cm while the TV is operating, unplug the TV and consult your dealer or service technician. It is normal for some TV’s to make occasional snapping or popping sounds, particu larly when being turned on or off. -
Page 32: Volume Adjustment
Ask a qualified service technician to dispose of the Thank you for purchasing this AOC high-definition television. The quality of the image you see on your AOC TV is only as good as the quality of the signal it receives. To experience the stunning detail of your new AOC TV, you need access to HD programming. -
Page 33: Contents In The Box
Contents in the Box After unpack the TV box, please check the TV and all accessories are well presented and undamaged. AOC TV Base Screw x 4 Remote Control AAA Battery x 2 Power cable Warranty User Card Manual Quick Start Guide... -
Page 34: Connections
Connections Item Description HDMI (High-Definition Multimedia Interface) provides an uncompressed, all-digital audio/video interface between this TV and any HDMI-equipped audio/video equipment, such as a set-top box, DVD player, Blu-ray Disc player, A/V receiver as well as PC. HDMI supports enhanced, or high-definition video, plus digital audio. HDMI DVI-to-HDMI cable DVI-to-HDMI adapter... - Page 35 Use of the Remote Control Button Description Turns the television On or Off. Note: the TV is never completely turned POWER off unless the power cable has been unplugged. INPUT Change the information source. Press repeatedly to cycle through the available sleep timer, 0, 10, 20, SLEEP 30, 60, 90, 120, 150, 180 minutes to turn off TV automatically.
-
Page 36: Set-Up
TV, especially to determine the strength of the wall for withstanding the TV’s weight. For product protection and safety reasons, AOC strongly recommends that you use the Wall-Mount Bracket model designed for your TV and the Wall-Mounting of your TV should be performed by AOC dealer or licensed contractor. -
Page 37: Connecting Tv
Connecting TV Cable System or VHF/UHF Antenna System You can enjoy standard-definition and high-definition digital programming (if available in your area), along with standard-definition analog programming. This TV is capable of receiving unscrambled digital programming for both cable and external VHF/UHF antenna. It is strongly recommended that you connect the antenna/cable input using a 75-ohm coaxial cable to receive optimum picture quality. -
Page 38: Composite Signal Connection
Composite Signal Connection AV IN PC Connection Use the TV as a monitor for your PC shown below with the HD15 to HD15 connection. This TV can also be connected to a PC with DVI or HDMI output. (Refer to the separate Quick Setup Guide.) VGA IN ... -
Page 39: Pc Input Signal Reference Chart
PC Input Signal Reference Chart Connect a computer to your TV set and set up the computer output signal in accordance with table below. Default computer mode Standard Resolution Vertical Frequency(Hz) 640 x 480 SVGA 800 x 600 1024 x 768 WXGA 1280 x 768 WXGA... -
Page 40: Using Aoc Tv
4 %... Move Select Back Select tuner mode Channel tuning Switching Input Source On AOC TV, you can choose signal source on the remote control , using “INPUT” key to choose signal source. Source PC-IN Component Composite HDMI 1 HDMI 2 HDMI 3 Press INPUT key and its menu display. -
Page 41: Main Menu
Main Menu To access the TV menus, press the MENU key. This screen allows the user to choose between: Picture, Sound, TV, Setting and Parental menus. Move Select Back Picture Sound Setting Parental PICTURE MENU Provides several sub-menus for video adjustment. Press MENU and select the menu <Picture>. -
Page 42: Sound Menu
SOUND MENU Press MENU and select the menu <Sound> with the Right browsing key. Press OK to access the sub-menus. Sound Sound Mode There are five user selectable options for sound mode – Personal, Standard, Music, Theatre and Rock. Relatively simple filters to make bass and treble adjustments. Balance Switch the TV to the best surround sound mode. -
Page 43: Setting Menu
SETTING MENU Press MENU and select the menu <Setting> with the Right browsing key. Press the middle button (OK) to access the sub-menus. Move Select Back Picture Sound Setting Parental OSD Language English Caption Time Zone Digital Closed Ca... Language 1 HDMI Mode Auto Analog Closed Ca... -
Page 44: Parental Menu
PARENTAL MENU This menu allows parents to restrict the programs according to age rating. Press MENU and select the menu <Parental> with the Right browsing key. Press the middle button (OK) to access the sub-menus. Parental Channel Block CATV Please enter password BLOCK Back Clear... -
Page 45: Troubleshooting
Troubleshooting Condition Explanation / Solution No picture No picture Check the Power Saving settings. Make sure the power cord is connected securely. Turn on the power of the TV. Cannot receive any channels Check antenna/cable connections. Make sure the Cable setting is correct for your TV signal source. TV is locked to one channel Perform Auto Program to add receivable channels that are not present in the TV’s memory. -
Page 46: Dimensions & Specifications
Dimensions & Specifications Model LE32D3350 LE40D3350 LE50D3350 800 mm diagonal 1016 mm diagonal 1270 mm diagonal Panel size (31.5” viewable) (40” viewable) (50” viewable) Resolution 1366 × 768 1920 × 1080 1920 × 1080 DTV System(ISDB-T) TV System ATV System(NTSC-M/PAL-M/PAL-N) Speaker 3 W ×...
