Section 11 − Parts List - Miller Electric ProHeat 35 Owner's Manual

11
See Figure
11-2
Item Dia.
No. Mkgs.
. . . 1 . . . . . . . . . . . . +217 470
. . . 2 . . . . . . . . . . . . . 217 860
. . . 3 . . . . . . . . . . . . +217 325
. . . 4 . . . . . . . . . . . . . 147 876
. . . 5 . . . . . . . . . . . . . 217 334
. . . 6 . . . . . . . . . . . . . 217 468
. . . 7 . . . . . . . . . . . . . 189 491
. . . 8 . . . . . . . . . . . . . 168 343
. . . 9 . . . . . . . . . . . . . 222 106
. . . 10 . . . FM3 . . . . . 236 263
. . . 11 . . . . . . . . . . . . . 206 270
. . . 12 . . . . . . . . . . . . . 198 035
. . . 13 . . . . . . . . . . . . . 197 931
. . . 14 . . . . . . . . . . . . . 197 900
. . . 15 . . . . . . . . . . . . . 127 836
. . . . . . . . . RC2 . . . . . 135 635
. . . . . . . . PLG2 . . . . 131 054
. . . . . . . . PLG61 . . . 131 204
. . . . . . . . PLG63 . . . . 115 094
+When ordering a component originally displaying a precautionary label, the label should also be ordered.
*Recommended Spare Parts.
To maintain the factory original performance of your equipment, use only Manufacturer's Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
OM-222 166 Page 50
SECTION 11 − PARTS LIST
5
11

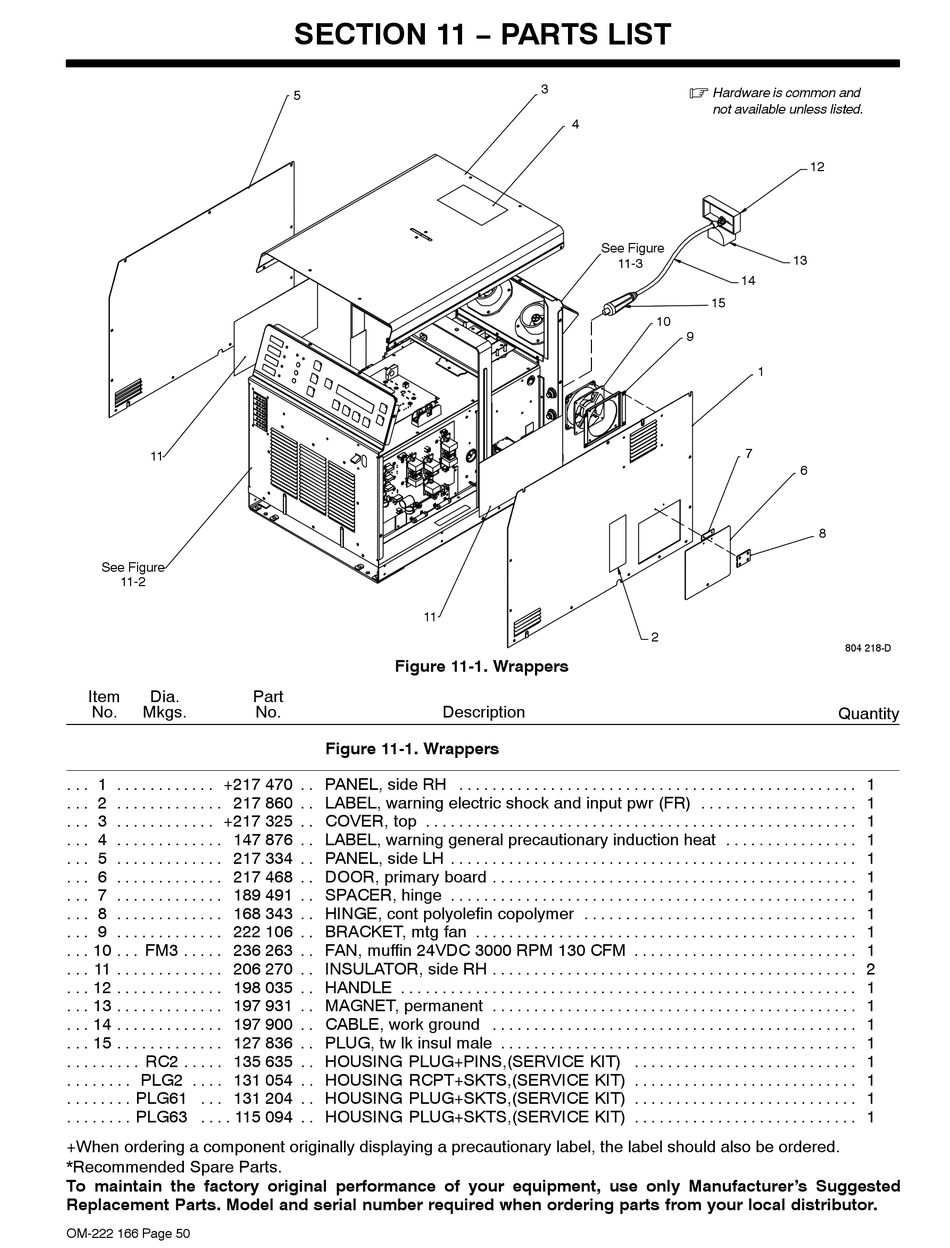

Figure 11-1. Wrappers
Part
No.
Figure 11-1. Wrappers
. . PANEL, side RH
. . LABEL, warning electric shock and input pwr (FR)
. . COVER, top . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . LABEL, warning general precautionary induction heat
. . PANEL, side LH
. . DOOR, primary board
. . SPACER, hinge
. . HINGE, cont polyolefin copolymer
. . BRACKET, mtg fan
. . FAN, muffin 24VDC 3000 RPM 130 CFM
. . INSULATOR, side RH
. . HANDLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . MAGNET, permanent
. . CABLE, work ground
. . PLUG, tw lk insul male
. . HOUSING PLUG+PINS,(SERVICE KIT)
. . HOUSING RCPT+SKTS,(SERVICE KIT)
. . HOUSING PLUG+SKTS,(SERVICE KIT)
. . HOUSING PLUG+SKTS,(SERVICE KIT)
3
4
See Figure
11-3
Description
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
Hardware is common and
not available unless listed.
12
13
14
15
10
9
1
7
6
2
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
8
804 218-D
Quantity
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
