black SOMOGYI ELEKTRONIC • DP012 (a) használati utasítás • 2012
DP 012
SRB

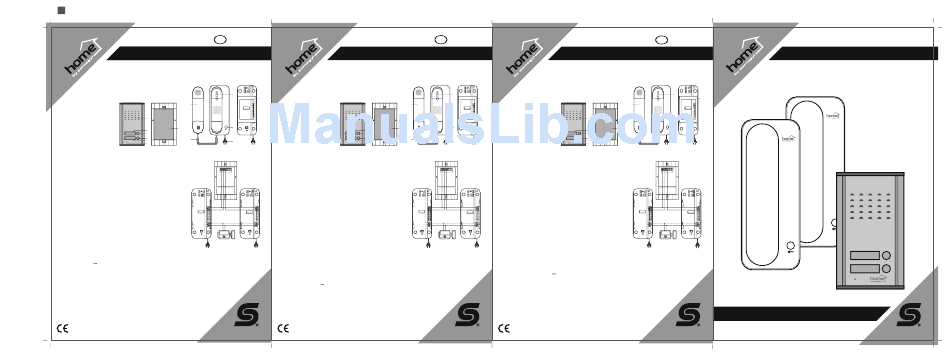

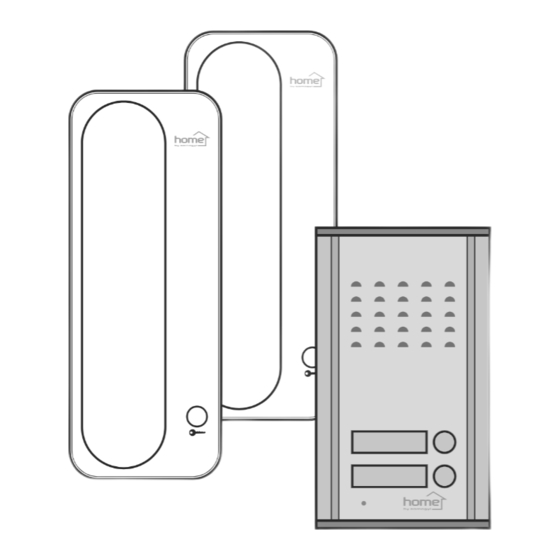

set interfona za dva stana
OSOBINE
- dvožični sistem interfona
- dve unutrašnje i jedna spoljna jedinica
- za zamenu standardnih kućnih zvona
- metalna spoljna jedinica, za ugradnju u zid sa dve pločice za natpis 2 x
- odličan prenos zvuka između jedinica
- elektronika za otvaranje bez dodatnog napajanja
- mogućnost montaže unutrašnje jedinice na zid
2
1. slušalica
2. prekid linije
1
3. taster za otvaranje vrata
4. kabel za slušalicu
5. mrežni kabel
1 2 3 4 5
6. okvir za montažu
7
7. ugrađeni zvučnik
8. pozivni taster 1
9. pozivni taster 2 3
13
10. pločica za natpis 1 10
8
11. pločica za natpis 2
12. ugrađeni mikrofon
9
4
11
13. plastična zadnja ploča 5
12
FUNKCIONISANJE I PUŠTANJE U RAD
Pogodna zemena klasičnih interfona i zvona, a u slučaju nove postavke, montaža je jednostavna.
spoljna jedinica
Na kvalitet zvuka bitno utiče dužina i presek provodnika (u slučaju 2 x 1 mm² kabela domet 500 m)!
1. Uklonite okvir za montažu sa unutrašnjih jedinica.
2. Pričvrstite provodnik.
1 2 3 4 5
3. Sprovedite provodnik od unutrašnjih do spoljnih jedinica, vodeći računa da se nalazi na mestima gde ne
može doći do oštećenja.
4. Spoljna jedinica se ugrađuje u zid tako da prednja ploča pokrije otvor u zidu.
5. Odstranite poklopac za zadnje strane spoljne jedinice i priključite provodnik.
unutrašnja jedinica (1)
6. Pločica za natpis poseduje stalno osvetljenje sa 2 kom. LED.
7. Povežite provodnik elektronske brave na unutrašnju jedinicu (brava nije u sklopu).
8. Priključite uređaj na mrežu.
Poželjno je jedinice postaviti na dohvat ruke, čak i deci.
1
NAPOMENE
2
• Pri postavljanju unutrašnje jedinice obratite pažnju da ne bude izložena vibracijama.
• Ne postavljajte u blizini magnetnih polja!
• Ne izlažite direktnom uticaju sunca i kiše!
• Izbegavajte postavljanje jedinica u blizini amonijaka i drugih štetnih gasova!
S1
S2
• Ukoliko ga ne koristite duže vreme izvucite iz mreže!
• Sa tankim provodnicima slabite prenos zvuka!
• Nikada ne rastavljajte uređaj, popravke ostavite stručnom licu!
• Čistite mekanim krpama, ne koristiti agresivna sredstva!
• U slučaju oštećenja napojnog kabela uređaj izvucite iz mreže i pozovite stručno lice ! brava za vrata
TEHNIČKI PODACI
Napajanje: 230 V~ / 50 Hz
Potrošnja: 1,2 W
Domet: max. 500 m (u slučaju 2 x 1 mm² kabela)
Izlaz za električnu bravu: 12 V / 200 mA
Dimenzije unutrašnje jedinice: 87 x 227 x 45 mm
Dimenzije spoljne jedinice (deo van zida): 200 x 116 x 55 mm (17 mm)
Radna temperatura: -30°C - +50°C
broj sertifikata: S5998K381
Uvoznik za SRB: Elementa d.o.o.
Jovana Mikića 56, 24000 SUBOTICA, SRBIJA • Tel: ++381(0)24 686 270 • www.elementa.rs
Zemlja uvoza: Mađarska • Zemlja porekla: Kina • Proizvođač: Somogyi Elektronic Kft.
SOMOGYI ELEKTRONIC
set interfonov za dva stanovanja
LASTNOSTI
- Dvožični sistem interfona
- Dve notranji in ena zunanja enota
- Zamenjava za standardne hišne zvonce
- Kovinska zunanja naprava, katera se namesti v steno z dvema ploščicama za napis
- Kvaliteten prenos zvoka med napravami
- Elektronika odpiranja vhodnih vrat brez dodatnega napajanja
- Možno montiranje notranje naprave na steno
6
1. Slušalka
1 1
2. Stikalo za prekinitev zveze
2
3. Tipka za odpiranje vrat
4. Kabel slušalke
1 2 3 4 5
5. Električni kabel
7
6. Okvir za pritrjevanje
S1
S2 7. Vgrajeni zvočnik
8. Klicna tipka 1
13
9. Klicna tipka 2 10
8
10. Ploščica za napis 1
11. Ploščica za napis 2
9
4
11
12. Vgrajeni MIKROFON
12
13. Plastični zadnji pokrov
DELOVANJE-ZAGON
Proizvod je primeren za nadomeščanje klasičnih dvožilnih sistemov interfona za vhodna vrata ali zvonce na
vhodnih vratih, a se lahko uporabi tudi kot novi sistem.
Kvaliteta zvoka kakor tudi doseg sta odvisna od površine preseka kabla (v primeru preseka kabla 2 x 1 mm je ²
doseg celo do 500 m)
1. Demontirajte okvir za pričvrščevanje s hrbtne strani notranje enote
unutrašnja jedinica (2) notranja enota (1)
2. Ustrezno pričvrstite kabel na enoto
3. Položite kabel med dve enoti. Bodite pozorni, da kabel ni postavljen na mestih, kjer bi bil izpostavljen okvaram.
4. Zunanja enota se lahko vstavi v steno. Vstavljen del, v katerem se lahko postavi elektronika, katero pokriva
zadnji pokrov, bo na estetski način pokrila sprednja stran, ki je širša za nekaj centimetov.
5. Odstranite zadnji pokrov zunanje enote in pričvrstite kabel.
6. Napisna ploščica je zamenljiva (plastično držalo se lahko odstrani), stalno osvetlitev omogoča 2 kom LED.
1
2 7. Po priloženi skici povežite elektroniko za odklepanje vrat na notranjo enoto. (mehanizem za odklepanje ni
priložen)
8. Sistem priključite na elektriko.
Priporočeno je obe enoti postaviti v priročno višino, da bi lako bile dostopne vsakemu - tudi otrokom.
S1
S2
OPOZORILO !
• Pri postavitvi notranje enote bodite pozorni, da ni izpostavljena večjim vibracijam!
• Ne postavljajte je v bližino magnetnega polja!
• Ne sme biti izpostavljena neposrednemu sončnemu sevanju, postavite jo na mesto zaščiteno pred padavinami!
• Zaščitite jo pred amonijakom in ostalih škodljivimi plini!
• Če je dalj časa ne uporabljate, izklopite napetost iz naprave!
• Uporaba kabla nezadostnega premera lahko slabo vpliva na kvaliteto tona!
• Nikoli ne poskušajte odpirati naprave, popravilo prepustite strokovnjaku!
• Čiščenje izvedite s suho mehko krpo, ne uporabljajte agresivna sredstva za čiščenje!
• V primeru okvare električnega priključnega kabla takoj izklopite napetost iz naprave in se obrnite na pooblaščenega serviserja!
TEHNIČNI PODATKI:
Napajanje: 230 V~ / 50 Hz
Prejeta moč : 1,2 W
Doseg: maks. 500 m (v primeru kabla 2 x 1 mm ) ²
Izhod za električno ključavnico: 12 V / 200 mA
Mere notranje enote : 87 x 227 x 45 mm
Mere zunanje enote (del zunaj stene) : 200 x 116 x 55 mm (17 mm)
Delovna temperatura (zunanja enota) : -30°C - +50°C
CE, št. dovoljenja: S5998K381
Distributer za SLO: Elementa Elektronika d.o.o. • Osek 7a, 2235 Sveta Trojica,
Tel./fax: +386 2 729 20 24 • Web: www.elementa-e.si • Država porekla: Kitajska
®
DP 012
SLO
interfon sa jedinicom za otvaranje vrata
KARAKTERISTIKE
- sustav interfona sa dva voda
- dva unutarnja i jedan vanjski uređaj
- metal, vanjski uređaj koji se može smjestiti u zid sa 2 ploče za imena
2 x - izvanredan kvalitetan prijenos zvuka između dva uređaja
- elektronika otvaranja kapije bez plus napajanja
- unutarnji uređaji se mogu polagati na zemlju i na zid montirati
2
1. ručni mikrofon
6
2. prekidač veze
3. taster za otključavanje
1
4. kabel minkrofona
2
5. mrežni kabel
6. okvir za pričvršćenje
1 2 3
7. ugrađeni zvučnik
7
8. pozivni taster1
S1
S2 9. pozivni taster2
3 10. zamjenljiva natpisna pločica1
11. zamjenljiva natpisna pločica2 10
8
12. ugrađeni mikrofon
13. plastični stražnji zid
9
11
5
12
RAD I STAVLJANJE U POGON
Proizvod je podoban za nadomještanje klasičnih dvožilnih sustava interfona za ulazna vrata ili zvona na
ulaznim vratima, ali se može uporabiti i kao novi sustav.
zunanja enota
Kvaliteta zvuka kao i domet u velikome ovise o površini presjeka kabla (u slučaju presjeka kabla 2 x 1 mm²
domet je čak i do 500 m).
1. Skinite okvir za pričvršćenje sa poleđine unutarnje jedinice.
1 2 3 4 5
2. Kabel povežite na jedinice na odgovarajući način prema grafičkom prikazu.
3. Položite vod između unutarnje i vanjske jedinice. Obratite pozornost, da kabel ne prolazi na takvim mjestima,
gdje je izložen oštećenju.
4. Vanjska jedinica se može uštemati u zid. Ištemani dio, u kojemu se može smjestiti elektronika, koju pokriva
notranja enota (2)
stražnji zid, će na estetski način pokriti prednja strana, koja je šira za nekoliko centimetara.
5. Skinite stražnji zid vanjske jedinice i pričvrstite kabel.
6. Natpisna pločica je zamjenljiva (plastični držač se može izvaditi), stalno osvjetljenje osigurava 2 LED.
7. Prema priloženom crtežu povežite elektroniku za otključavanje vrata na unutarnju jedinicu (mehanizam za
otključavanje nije u priboru).
8. Sustav stavite pod.
1 1
2 2
Preporučno je obije jedinice postaviti u priručnu visinu, da bi lako bile dostupne svatkome - čak i za djecu.
UPOZORENJE
• Prilikom postavljanj uređaja obratite pozornost, da ne bude izložen potresima!
S1 S1
S2 S2
• Ne postavljajte ga u magnetno polje ili u blizinu električnih uređaja!
• Ne smije biti izložen izravnom sunčevom zračenju, postavite ga na mjesto zaštićeno od oborina!
• Zaštitite ga od amonijaka i ostalih štetnih plinova!
• Ako je kroz dulje vrijeme izvan uporabe, isključite napon sa uređaja!
ključavnica za vrata • Uporaba kabla nedovoljnog presjeka može imati loš utjecaj na kvalitetu tona!
• Nikada nemojte pokušati otvarati uređaj, opravku prepustite stručnjaku!
• Čišćenje se vrši suhom mekom krpom, nemojte uporabljati agresivna sredstav za čišćenje!
• U slučaju oštećenja mrežnog priključnog kabla odmah isključite napon sa uređaja, i obratite se stručnjaku!
TEHNIČKI PODACI
Napajenje: 230 V~ / 50 Hz
Primljena snaga: 1,2 W
Domet: maks. 500 m (u slučaju kabla 2 x 1 mm²)
Izlaz (output) elektronike otvaranja vrata: 12 V / 200 mA
Mjere unutarnje jedinice: 87 x 227 x 45 mm
Mjere vanjske jedinice: 200 x 116 x 55 mm (17 mm)
Radna temperatura: -30°C - +50°C
br. odobrenja: S5998K381
SOMOGYI ELEKTRONIC ®
DP 012
HR
2 x
2
6
1 1
2
4 5
S1
S2
3
13
4
5
Vanjska jedinica
1 2 3 4 5
Unutarnja jedinica (1) Unutarnja jedinica (2)
1 1
2 2
S1 S1
S2 S2
Otključavanje vrata
SOMOGYI ELEKTRONIC ®
