Inteno DG201 R1 Installation Manual page 7

DG201
Multi WAN Residential Gateway
Takaosa
WiFi
802. 1 1 n
DS L TEL1 T E L2 G b E 1
Etuosa
G b E1 WA N
INTERNET
DG201
12
Multi WAN Residential Gateway
XG6749
L A N4
L A N2
FG101
LA N1 MG M
L A N3
L A N 4 LA N 3 L A N 2 L AN 1 G b E 2
XG6746
DG201
G bE 2 WA N
SF P
RE SET
U S B
XG6746
W LAN US B 1
SFP
DC ADAPTER
DG201

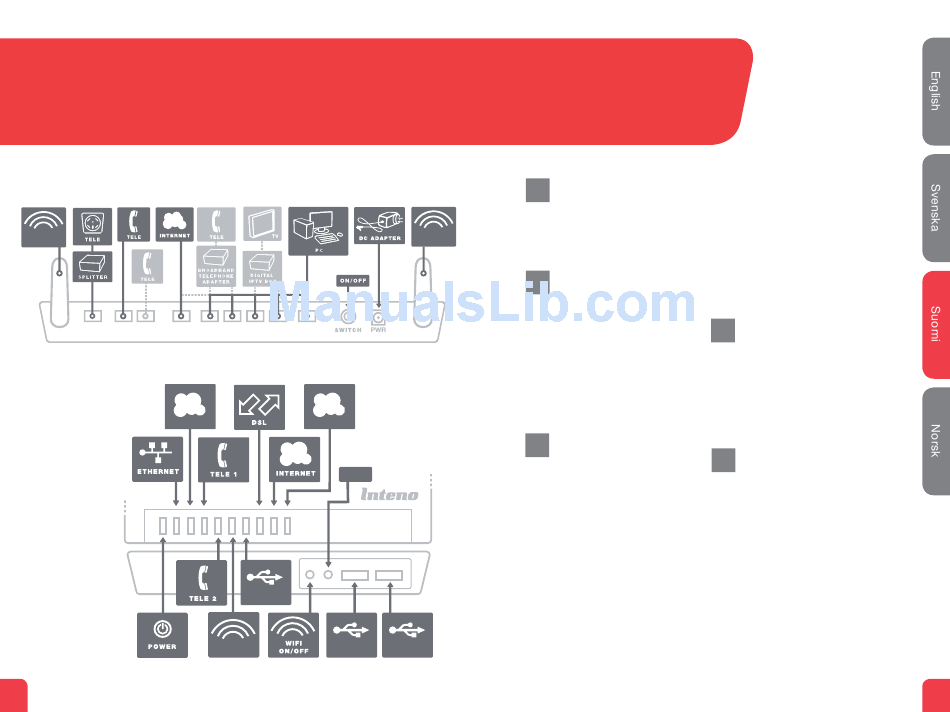

Tämä asennusohje auttaa sinua asentamaan Inteno DG201:n.
a
Tietoa siitä kuinka kirjaudut sisään ja kuinka saat pääsyn palveluihin,
saat sinun operaattoriltasi. DG201 voidaan liittää ADSL/VDSL2 verkkoon
tai vaihtoehtoisesti Ethernet -pohjaiseen laajakaista verkkoon.
W iF i
8 0 2 .1 1 n
Aloituspaketti
b
Tarkasta, että seuraavat tavarat
löytyvät aloituspaketista:
• Inteno DG201
• DC-adapteri
• RJ45 verkkokaapeli (valkoinen)( iso liitin)
• RJ11 puhelinkaapeli (harmaa) (pieni liitin)
• puhelimenvälipistoke
DSL:n/ puhelinpistok-
c
CAT V
keen asennus
Kytkemällä laajakaistapalvelun asuntosi
ensimmäiseen puhelinpistokkeeseen
varmistat puhelin- ja datayhteyden
toimivuuden. Tavallisesti ensimmäinen
puhelinpistoke on asunnon ulko-oven
lähettyvillä. Mikäli sinulla on aiemmin ollut
laajakaistayhteys asunnossasi, käytä
samaa puhelinpistoketta.
Tee näin:
1. Sammuta tietokone.
2. Kytke puhelimenvälipistoke
U SB 2
ensimmäiseen sisään tulevaan
puhelinpistokkeeseen
C ATV
3. Kytke RJ11 puhelinkaapeli välipistok-
keeseen ja DG201 DSL-liittimeen.
WAN / Laajakaistanu-
d
lostulon asentaminen
Teen näin:
1. Sammuta tietokone
2. Kytke valkoinen RJ45 verkkokaapeli
laajakaistaulostulon ja DG201 WAN
(merkitty WAN/GbE1)-liittimen väliin.
LAN Asennus
e
1. Kytke valkoinen RJ45 verkkokaapeli
DG201:n LAN-porttiin (1-4) ja
tietokoneen takana tai sivussa olevaan
verkkoportiin. Jos tietokoneita on
enemmän kuin yksi niin käytetään joko
LAN3, LAN4 tai GbE2 portteja.
2. Kytke virtalähde pistorasiaan ja
yhdistä sen toinen pää DG201:n
'POWER' -liittimeen.
3. Käynnistä tietokone
DG201
Multi WAN Residential Gateway
13
