DG201
Multi WAN Residential Gateway

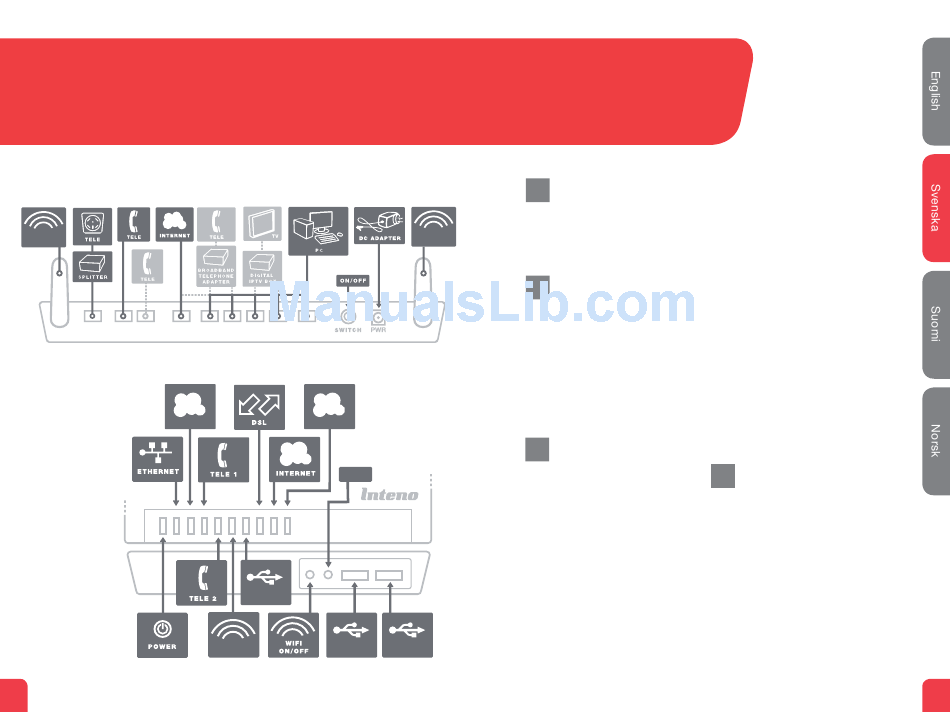

Baksida
WiFi
802. 1 1 n
DS L TEL1 T E L2 G b E 1
Ovansida/
Framsida
G b E1 WA N
INTERNET
DG201
8
Multi WAN Residential Gateway
XG6749
L A N4
L A N2
FG101
LA N1 MG M
L A N3
L A N 4 LA N 3 L A N 2 L AN 1 G b E 2
XG6746
DG201
G bE 2 WA N
SF P
RE SET
U S B
XG6746
W LAN US B 1
SFP
DC ADAPTER
DG201
Den här installationsguiden hjälper dig att installera Inteno DG201.
a
Information om hur du loggar in och får åtkomst till dina tjänster
får du från din operatör. DG201 kan dels kopplas in till ett ADSL/VDSL2-
nät alternativt till ett Ethernet-baserat bredbandsnät.
W iF i
8 0 2 .1 1 n
Startboxen
b
Kontrollera att följande finns
med i startboxen:
• Inteno DG201
• DC-adapter (strömadapter)
• RJ45 Nätverkskabel (vit) (stor kontakt)
• RJ11 Telefonkabel (grå) (liten kontakt)
• DSL splitter.
Inkoppling DSL/
CAT V
c
Telefonjacket
Använd första jacket
Det är viktigt att bredbandstjänsten
kopplas till det första telejacket i
bostaden. Annars kan problem uppstå
både på den vanliga telefonin och bred-
bandsuppkopplingen. I en lägenhet sitter
första jacket oftast närmast ytterdörren,
i en villa varierar det beroende på var
telefonledningen går in i huset. Har du
haft bredband tidigare som fungerat
problemfritt kan du vara säker på att
befintlig tjänst sitter i första telejack.
U SB 2
C ATV
Installera modemet i samma telefonjack
som tidigare bredband varit inkopplat i.
Har du inte haft bredband tidigare
lokalisera ditt första jack.
Gör så här:
1. Stäng av din dator.
2. Koppla DSL splitter i ditt första
inkommande telefonjack.
3. Koppla den grå telefonkabeln
till DSL splitter och DG201
DSL-kontakt (DSL).
Inkoppling WAN/
d
Bredbandsuttag
Gör så här:
1. Stäng av din dator.
2. Koppla en RJ45 nätverkskabel
mellan ditt bredbandsuttag och DG201
WAN-kontakt märkt WAN/GbE1.
DG201
Multi WAN Residential Gateway
9
