Summary of Contents for SKP Pro Audio VZ-12USB

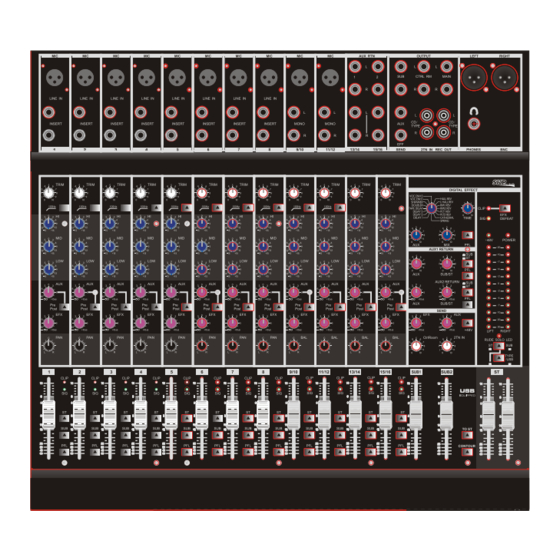

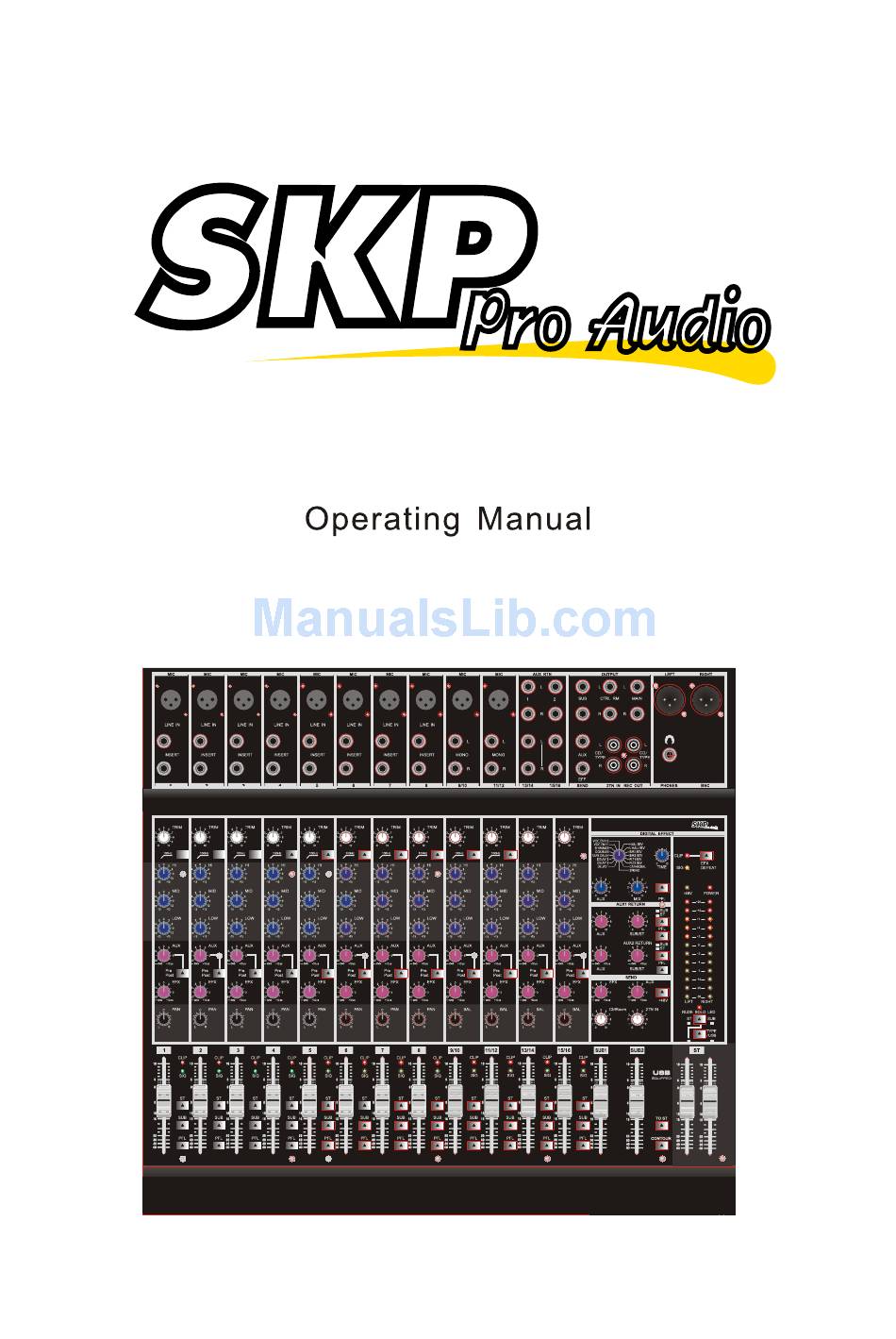

- Page 1 VZ-12USB / VZ-16USB...
- Page 10 VZ-12USB / VZ-16USB MANUAL DE OPERACIÓN...
- Page 11 CARACTERÍSTICAS: - Cuatro entradas de micrófonos XLR para la consola VZ-12 USB y seis entradas de micrófonos XLR para la VZ-16 USB. - Cuatro canales estéreo con entradas de ¼’’ (6,5mm). - EQ (Ecualizador) de 3 bandas por canal. - Insert en todos los canales mono. - Cortes de graves de 80 Hz en cada canal de entrada - Conectividad USB - LED indicador de Clip de señal.
- Page 12 PARA UNA OPERACIÓN SEGURA Y EFICIENTE - Seleccione el lugar para la instalación de su unidad, cuidadosamente - Evite instalarla donde reciba luz solar directa - También evite lugares sujetos a vibración, excesos de polvo, calor, frío o humedad - Mantenga el equipo, lejos de fuentes de zumbido, tales como transformadores o motores. - No abra el gabinete ya que puede causar daños al equipo ó...
- Page 13 Utilización de cables apropiados Cuando conecte instrumentos y otros equipos a las series VZ, es importante que utilice los cables apropiados. Aquí hay algunos datos simples pero importantes como guía: Para las entradas de los micrófonos, utilice cables XLR. Para la entrada de líneas y cualquier otra conexión ¼’’(6,5mm), utilice cables ¼’’ TRS mono. Y utilice cables RCA estéreo para las dos rutas de entrada y salida.
- Page 14 Panel Frontal: Trim Este control establece el nivel nominal operativo para los canales. El control de entrada puede ser ajustado dentro de un amplio rango para compensar voces bajas o baterías muy altas. Para maximizar la razón señal-ruido, el control debería estar configurado a un nivel apropiado, con el FADER del canal en 0.
- Page 15 Selector de efectos (EFX) Este interruptor giratorio selecciona uno de los dieciséis efectos disponibles, como lo muestra la tabla: Efecto Descripción Aplicación Parámetro Hall Recital mediano Conjunto Tiempo Rev Hall Grande Recital grande Gen Reverb Tiempo Rev Habitación 1 Habitación íntima Pop vocal Tiempo Rev Habitación 2...
- Page 16 XLR (CHs 1-4, 5/6, 7/8 en VZ-12USB, CHs 1-6, 7/8, 9/10 en VZ-16USB). Encienda este interruptor cuando utilice uno o más micrófonos a condensador. Cuando este interruptor está encendido, el mixer alimentará con DC +48V los pines 2 y 3 de todos los conectores tipo XLR MIC INPUT (entrada de micrófono).
- Page 17 Entradas de Línea (1/4’’) Las entradas de línea proveen conectores ¼’’ (6,5mm) balanceado (TRS) de 10 k Ohm de impedancia de entrada. El tip (punta) es la entrada positiva y debería ser utilizada para las entradas no balanceadas. Tiene 20 dB menos de ganancia que la entrada XLR y no tiene disponible la alimentación phantom. Las entradas de Línea y Mic no deberían ser utilizadas simultáneamente.
- Page 18 Adaptador de Alimentación Esta unidad provee 17 VAC a 1200 mA Como sucede con la mayoría de las unidades en cuyo interior corre energía, tienden a tomar temperatura, lo que es perfectamente normal. Puerto USB El puerto USB se utiliza para conectar la consola a una computadora para grabar o reproducir audio digital. El puerto USB envía la señal estéreo de la mezcla principal hacia la computadora.
- Page 19 VZ-12USB / VZ-16USB MANUAL DE OPERAÇÃO...
- Page 20 CARACTERÍSTICAS :- Quatro entradas para microfones XLR na consola VZ-12 USB e seis entradas para microfones XLR para VZ-16 USB. - Quatro canais estéreo com entradas de ¼'' (6,5mm). - EQ (Equalizador) de 3 bandas por canal. - Insert em todos os canais mono. - Cortes de graves de 80 Hz em cada canal de entrada - Conectividade USB - LED indicador para Clip do sinal.
- Page 21 Explicação sobre os Símbolos O símbolo de exclamação dentro do triângulo eqüilátero tenta alertar ao usuário da presença de instruções de funcionamento e de manutenção importantes no texto que acompanha este produto. O relâmpago com cabeça de seta dentro de um triângulo qüilátero, tenta alertar o usuário sobre a presença de “voltagens perigosas”...
- Page 22 Utilização de fios adequados Ao conectar instrumentos e outros aparelhos das séries VZ, é importante a utilização dos cabos adequados. A continuação, expomos alguns dados simples mas importantes a modo de guia: - Para as entradas dos microfones utilize cabos XLR. - Para a entrada de linhas e qualquer outra conexão ¼’’(P10), utilize cabos ¼’’...
- Page 23 Painel Frontal: Trim Este controle estabelece o nível nominal de operação para os canais. O controle de entrada pode ajustar-se dentro de um amplo espectro para compensar vozes baixas ou baterias muito altas. Para maximizar a razão sinal/ruído, o controle deve estar configurado em um nível adequado, com o FADER do canal em 0.
- Page 24 Seletor de efeitos (EFX) Este interruptor giratório seleciona um dos dezesseis efeitos disponíveis, conforme a tabela a seguir: Efeito Descrição Aplicação Parâmetro Hall Recital médio Conjunto Tempo Rev Hall Grande Recital grande Gen Reverb Tempo Rev Quarto 1 Quarto íntimo Pop vocal Tempo Rev Quarto 2...
- Page 25 Este interruptor conecta e desconecta a alimentação phantom. Em caso de ligar o interruptor, o mixer alimentará todos os canais que proporcionam conectores de entradas de microfones XLR (CHs 1-4, 5/6, 7/8 em VZ-12USB, CHs 1-6, 7/8, 9/10 em VZ-16USB). Ligue este interruptor ao utilizar um ou mais microfones para condensador.
- Page 26 Entradas de Linha (1/4’’) As entradas de linha proporcionam conectores ¼’’ (6,5mm) balanceados (TRS) de 10 k Ohm de impedância de entrada. O tip (ponta) é a entrada positiva e deveria ser utilizada para as entradas não balanceadas. Possui 20 dB menos de ganho que a entrada XLR e não conta com disponibilidade para alimentação phantom. As entradas de Linha e Mic não deveriam ser utilizadas simultaneamente.
- Page 27 Adaptador de Alimentação Esta unidade proporciona 17 VAC a 1200 mA. Como acontece com a maioria das unidades em cujo interior existe energia, elas têm a tendência a subir de temperatura, coisa perfeitamente normal. Porta USB A porta USB é utilizada para conectar a consola com um computador para gravar ou reproduzir áudio digital. A porta USB envia o sinal estéreo da mistura principal até...
