MAGNETIC LOCK INSTALLATION INSTRUCTIONS
ALARM CONTROLS CORPORATION OFFERS A COMPLETE LINE OF MAGNETIC LOCKS AND ACCESSORY ITEMS
TO ASSIST THE INSTALLER IN MANAGING EVERY APPLICATION.
THE MAGNETIC LOCK IS DESIGNED TO MOUNT TO THE DOOR FRAME ON THE STOP SIDE OF THE DOOR IN A
TYPICAL OUTSWINGING DOOR INSTALLATION,(SEE PAGE 2 FOR INSWINGING DOOR INSTALLATION).
SUFFICIENT HEADER SPACE MUST BE AVAILABLE TO MOUNT THE MAGNETIC LOCK TO INSURE A SAFE AND
SECURE INSTALLATION.

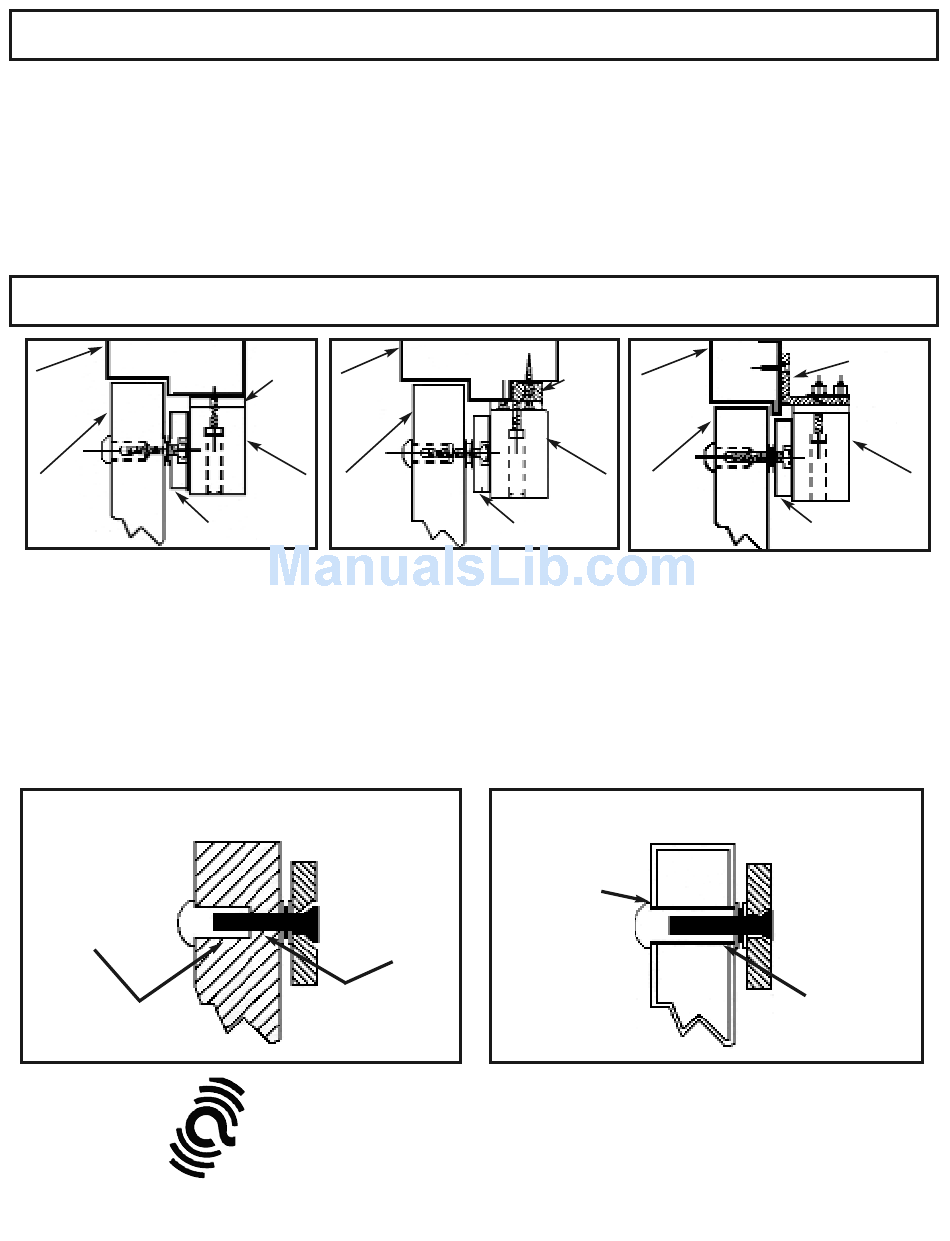

1. NOTE TYPE OF DOOR FRAME HEADER AND INSTALL FILLER PLATE OR ANGLE BRACKET AS REQUIRED TO
PROVIDE A FLAT MOUNTING SURFACE ON THE DOOR HEADER THE ENTIRE LENGTH OF THE MAGNETIC LOCK.
HEADER
OUT
SWINGING
DOOR
2. FOLD TEMPLATE ON DOTTED LINE TO FORM A 90 DEGREE ANGLE. TAPE TEMPLATE AGAINST DOOR HEADER
WITH DOOR IN A CLOSED POSITION 1" FROM DOOR FRAME OPPOSITE HINGE SIDE OF DOOR JAMB.
FOR A PAIR OF DOUBLE DOORS PLACE TEMPLATE AT THE CENTER OF THE DOOR OPENING.
TRANSFER HOLE LOCATIONS TO DOOR AND FRAME HEADER, (SEE TEMPLATE INSTRUCTIONS).
3. FOLLOW TEMPLATE INSTRUCTIONS FOR HOLE SIZES. USE THE ILLUSTRATIONS BELOW TO DETERMINE THE
PROPER HOLE PREPARATION FOR THE ARMATURE PLATE ACCCORDING TO THE DOOR TYPE IN THE
INSTALLATION.
THE INCLUDED HARDWARE PACKAGE CONTAINS ALL NECESSARY ITEMS TO COMPLETE THE INSTALLATION.
TO REMOVE THE HEADER PLATE INSERT HEX KEY INTO HOLES LOCATED AT
THE BOTTOM OF LOCK ON THE RIGHT AND LEFT SIDE AND UN-SCREW THE CAP SCREWS
SOLID DOOR
STEP 2
FOLLOW WITH
1/2" DIA. HOLE
THRU DOOR
PLEASE READ BEFORE INSTALLATION

OUTSWINGING DOOR INSTALLATION

HEADER
PLATE
HEADER
OUT
MAGNET
SWINGING
DOOR
ARMATURE
PLATE
STEP 1
DRILL 1/4" DIA.
HOLE THRU
ARMATURE
SIDE OF DOOR
ARMATURE
PLATE MUST
ROCK ON DOOR
ALARM CONTROLS CORPORATION
19 BRANDYWINE DRIVE
800 645-5538
FILLER
PLATE
MAGNET
ARMATURE
PLATE
STEP 2
DRILL 1/2" DIA.
HOLE THRU SEX
BOLT SIDE
OF DOOR
ONE THICKNESS
ONLY
P.O. BOX 280
DEER PARK, NY 11729
WWW.ALARMCONTROLS.COM
HEADER
OUT
SWINGING
DOOR
HOLLOW DOOR
DRILL 21/32" DIA.
ONE THICKNESS
ANGLE
BRACKET
MAGNET
ARMATURE
PLATE
STEP 1
HOLE THRU
ARMATURE
SIDE OF DOOR
ONLY
ARMATURE
PLATE MUST
ROCK ON DOOR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 600S and is the answer not in the manual?

Questions and answers

Summary of Contents for Alarm Controls Corporation 600S

  • Page 1 MAGNETIC LOCK INSTALLATION INSTRUCTIONS PLEASE READ BEFORE INSTALLATION ALARM CONTROLS CORPORATION OFFERS A COMPLETE LINE OF MAGNETIC LOCKS AND ACCESSORY ITEMS TO ASSIST THE INSTALLER IN MANAGING EVERY APPLICATION. THE MAGNETIC LOCK IS DESIGNED TO MOUNT TO THE DOOR FRAME ON THE STOP SIDE OF THE DOOR IN A TYPICAL OUTSWINGING DOOR INSTALLATION,(SEE PAGE 2 FOR INSWINGING DOOR INSTALLATION).
  • Page 2 INSWINGING DOOR INSTALLATION WITH L- Z BRACKET STEP 1 DOOR FRAME FASTEN THE L BRACKET ON THE DOOR FRAME IN A SUITABLE LOCATION. MOUNT THE MAGNETIC LOCK TO THE L BRACKET. MAKE SURE THAT THE MAGNETIC LOCK DOES NOT OBSTRUCT THE CLOSING OF THE DOOR.
  • Page 3 MAGNETIC LOCK L / Z BRACKETS FOR INSWINGING DOORS AM2370 FOR 300 POUND MAGNETIC LOCK AM3370 FOR ALL 600 POUND MODELS OF SINGLE MAGNETIC LOCKS AM6370 FOR ALL 1200 POUND MODELS OF SINGLE MAGNETIC LOCKS AM3375 FOR ALL 600 POUND MODELS OF DOUBLE MAGNETIC LOCKS AM6375 FOR ALL 1200 POUND MODELS OF DOUBLE MAGNETIC LOCKS MAGNETIC LOCK CARE AND MAINTENANCE MAGNETIC LOCKS HAVE NO INTERNAL MOVING PARTS AND REQUIRE A MINIMUM AMOUNT OF MAINTENANCE.
  • Page 4 WIRE GAUGE CHART DISTANCE FROM POWER SUPPLY TO MAGNETIC LOCK 12 VDC 1000 FEET FEET FEET FEET FEET FEET FEET FEET FEET 24 VDC 24 GA. 22 GA. 22 GA. 22 GA. 20 GA. 18 GA. 18 GA. 16 GA. 14 GA.
  • Page 5 WASHER AND A METAL WASHER ON E. REMOVE MAGLOCK AND SECURE BOLT BETWEEN DOOR AND ARMATURE. HEADER MOUNTING PLATE WITH THE SIX REMAINING SCREWS. E. ARMATURE MUST ROCK ON DOOR. ACC600S REV. A ALARM CONTROLS CORPORATION, DEER PARK, NY 11729 10/08...
  • Page 6 MAGNETIC LOCK WIRING INSTRUCTIONS MODELS 600S, 600L, 600D, 1200S, 1200L To remove the header plate, it may be necessary to remove the wiring compartment screw. A long wiring compartment screw can be used to increase security by limiting access to the header plate mounting screw from below the lock.
