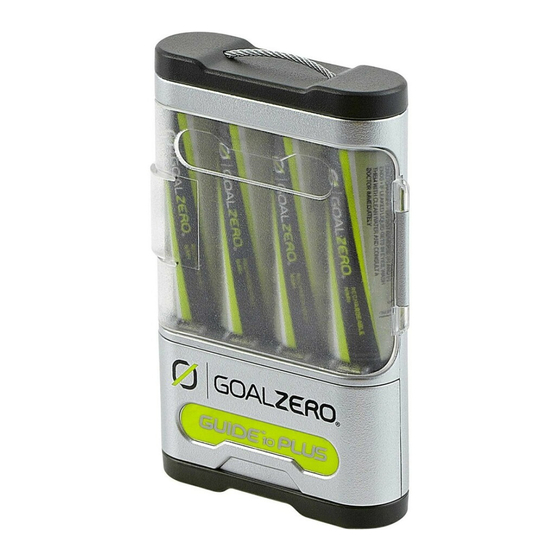

GOAL ZERO Guide 10 Plus User Manual

Recharger
Hide thumbs Also See for Guide 10 Plus:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Guide 10 Plus and is the answer not in the manual?

Questions and answers

Related Manuals for GOAL ZERO Guide 10 Plus

Summary of Contents for GOAL ZERO Guide 10 Plus

  • Page 2 GET TO KNOW YOUR GEAR Power Switch Slide switch to the middle to enable USB output. Slide right to turn on flashlight. Power LED Indicates power and charging state. USB Output Port Accepts any standard USB cable for charging USB devices. Turn on with power switch. LED Flashlight 100+ hours of light per charge.
  • Page 3 Power portable electronic devices directly from the USB output port. LIGHT IT Equipped with a bright LED flashlight, which never needs replacing. Solar Charging Port Recharge from Goal Zero Nomad Solar Panels. ® Mini-USB Charging Port Recharge from USB sources, like a computer.

  • Page 4: Frequently Asked Questions

    We do not recommend other types of batteries. Four same-sized batteries are required for use. Q: How do I charge? A: From Solar: Use Goal Zero Nomad Solar Panels with solar charge cable for fast charging. From USB: Use any USB power source, such as a computer or any GOAL ZERO power pack.
  • Page 5 Q: Is it waterproof? A: No, but it is weather-resistant. Care should be taken to shield it from direct sunlight and the elements. Unexpected rainstorms probably won’t harm it. Q: How is it protected? A: Usage is plug-and-play. The built-in battery management system prevents over-charging and over-discharging of batteries.

  • Page 6: Technical Specifications

    TECHNICAL SPECIFICATIONS Guide 10 Plus Recharger CHARGE TIMES: Goal Zero Nomad 3.5 6-12 hrs full sun Goal Zero Nomad 7 3-6 hrs full sun Goal Zero Nomad 13 2.5-5 hrs full sun USB Source 6-10 hrs BATTERY: Cell chemistry NiMH Pack capacity 11Wh (4.8V, 2300mAh)
  • Page 7 LIGHT: LED (output) 100mW, white LED PORTS: USB port (output) 5V, up to 1A (5W max), regulated USB-mini port (input) 5V, up to 0.8A (4W max), regulated Mini solar port (input) 6.5V, up to 1.1A (7W max) GENERAL: Chainable Weight (w/ batteries) 6.4 oz (181 g) Dimensions 2.5 x 4 x 0.75 in (6.4 x...
  • Page 8 FRANÇAIS Interrupteur marche/arrêt Placez le commutateur au centre pour activer la sortie USB. Placez-le à droite pour allumer la lampe-torche. Témoin DEL d’alimentation Indique l’état de l’alimentation et de la charge. Port de sortie USB Prend en charge tous les câbles USB standard pour le chargement de périphériques USB.
  • Page 9 Plus de 100 heures d’éclairage par charge. Jamais besoin d’être remplacée elle s’allume grâce à l’interrupteur marche/arrêt. Port pour le chargement solaire ® Recharge à partir des panneaux solaires Goal Zero Nomad Port pour le chargement par mini-USB Chargement à partir de sources USB, tel qu’un ordinateur.

  • Page 10: Questions Fréquentes

    Q : Comment s’effectue le chargement? R : Avec l’alimentation solaire: Pour un rechargement rapide, utilisez le Nomad 3.5 ou le Nomad 7 Goal Zero avec un câble de chargement solaire. Avec l’alimentation USB: Utilisez n’importe quelle source d’alimentation USB, comme un ordinateur, ou une batterie Goal Zero.
  • Page 11 Q : Est-elle étanche? R : Non, mais elle est résistante aux intempéries. Protégez- la contre l’ensoleillement direct et les intempéries. Les averses imprévues ne l’endommageront probablement pas. ême reil. Q : Comment est-elle protégée? R : La batterie est prête l’emploi. Le systèm de gestion des piles qui est intégré...

  • Page 12: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Chargeur Guide 10 Plus Temps de charge : Goal Zero Nomad 3,5: 6-12 hrs full sun Goal Zero Nomad 7: 3-6 hrs full sun Goal Zero Nomad 13: 2.5-5 hrs full sun Source USB 6-10 h Batterie : Gé Composition chimique NiMH Pack capacity 11 Wh (4,8 V, 3000 mAh) Single cell equivalent 9200 mAh à...
  • Page 13 Ports : Port USB (sortie) 5 V, jusqu’à 1 A (5 W max), régulé Port USB (entrée) 5 V, jusqu’à 0,8A (4W max), régulé Mini solar port (input) 6,5V, jusqu’à 1,1A (7W max) Général : Chaînable Weight (w/ batteries) 6.4 oz (181 g) Dimensions 6,4 x 10,2 x 1,9 cm (2,5 x 4 x 0,75 po) Température de 0 à...
  • Page 14 日本語 電源スイッチ スイ ッチを真ん中へスライドさせると、 USB 出力が有効に なります。 スライドを右へ動かすとフラッシュライトが点灯 します。 電源 LED 電源オンおよび充電状態を示します。 USB 出力ポート USB 機器の充電には一般的な USB ケーブルが使用できま す。 電源スイ ッチから USB 出力を有効にしてください。 LED フラッシュライト 一回の充電で 100 時間以上の使用が可能です。 電源スイ ッチから点灯させます。...
  • Page 15 吊り下げ対応 頑丈な吊り下げワイヤーで収納にも便利。 保護性能 バッテリーは透明ドアの裏側に安全に収納さ れています。 電源供給 USB 出力ポートから直接、 小型電子機器に 電力を供給できます。 照明 交換不要の明るい LED フラッシュライトを搭載 しています。 ソーラーチャージングポート Goal Zero Nomad 7 ® ソーラーパネルから再充電 ミニ USB 充電ポート コンピューターなどの USB 入力から再充電...
  • Page 16 A:再充電には 一般的な 単三または単四型ニッケル水素充電池が 使用できます。 それ以外の電池の使用は推奨しません。 使用にあた っては、 同タイプの電池 4 本が必要です。 Q:充電方法は？ A:ソーラーパネルからの充電 ： ソーラー充電ケーブルを使って Goal Zero Nomad ソーラーパネルから急速充電します。 USB からの充電 ： コンピューターや GOAL ZERO 電源パックなど の USB 電源入力を使用します。 互換性 POV(視点)カメラ、 携帯電話、 GPS、 Goal Zero 製品 ： ヘッドランプといった • Nomad ソーラーパネル...
  • Page 17 Q:防水仕様ですか？ A:防水ではありませんが、 耐候性になっています。 直射日光や風雨 に晒されることのないようにしてください。 予期せぬ雨などは、 概ね 問題ありません。 Q:どのように保護されていますか？ A:プラグ ・ アンド ・ プレイで使用できます。 内蔵されているバッテ リー制御システムは、 バッテリーの過充電および過放電を防ぎま す。 USB 出力は必要な分の電源のみ供給します。 同梱物 ミニ USB 充電コード ネル • 単三電池アダプター 「オフ」 -USB 出力オフ -USB 出力オン 「オフ」 -LED ライトはオン ライト -USB 出力オフ - 「オフ」 の位置にして収納。 -充電はスイ...
  • Page 18 技術仕様 Guide 10 Plus リチャージャー 充電時間 ： ライ Goal Zero Nomad 3.5 6-12 時間 (晴天時) Goal Zero Nomad 7 3 ～ 6 時間 (晴天時) ポー Goal Zero Nomad 13 2.5 ～ 5 時間 (晴天時) USB 入力 6 ～ 10 時間...
  • Page 19 ライト ： LED (出力) 100mW, 白色 LED ポート ： USB ポート (出力) 最大 5 W (5V, 1A) 定格 USB ミニポート (入力) 最大 5 W (4W, 0.8A) 定格 ミニソーラーポート (入力) 最大 7 W (6.5V, 1.1A) 全般 ： チェーン接続 不可 重量 (バッテリー付き) 181 g 6.4 x 10.2 x 1.9 cm 寸法...
  • Page 20 DEUTSCH Netzschalter Schalter in die Mitt schieben, um den USB-Ausgang zu aktivieren. Nach rechts schieben, um die Lampe einzuschalteen. Power-LED Zeigt Strom und Ladezustand an. USB-Ausgang Anschluss Funktioniert mit allen Standard-USB-Kabeln zum Laden von USB-Geräten. Mit dem Netzschalter einschalten. LED-Lampe 100+ Stunden Licht pro Ladung.
  • Page 21 LADEN SIE ES Laden Sie tragbare elektronische Geräte direkt über den USB-Anschluss. BELEUCHTEN SIE ES Ausgestattet mit einer hellen LED-Taschenlampe, die niemals ausgetauscht werden muss. Solarladeanschluss ® Aufladen mit Goal Zero Nomad Solarmodulen. Mini-USB-Ladeanschluss Aus USB-Quellen aufladen, wie einen Computer.

  • Page 22: Häufig Gestellte Fragen

    A.: Mit Solarenergie: Verwenden Sie die Goal Zero Nomad Solarmodule mit dem Solarladekabel für schnelles Aufladen. Mit USB: Verwenden Sie eine beliebige USB-Stromquelle, wie z. B. einen Computer oder einen GOAL ZERO Akku. KOMPATIBEL MIT Hand-USB-Geräte, wie: Produkte von Goal Zero: POV-Kamera, Telefon, GPS, •...
  • Page 23 F: Ist es wasserfest? A.: Nein, aber es ist wetterfest. Es sollte sorgfältig vor direkter Sonneneinstrahlung und vor den Elementen geschützt werden. Unerwarteter starker Regen beschädigt es vermutlich nicht. F: Wie wird es geschützt? A.: Die Benutzung erfolgt über Plug-and-Play. Das eingebaute Batteriemanagementsystem verhindert ein Überladen und Überentladen der Batterien.

  • Page 24: Technische Spezifikationen

    TECHNISCHE SPEZIFIKATIONEN Guide 10 Plus Ladegerät Ladezeiten: Goal Zero Nomad 3,5 6-12 Std. volle Sonneneinstrahlung Goal Zero Nomad 7 3-6 Std. volle Sonneneinstrahlung Goal Zero Nomad 13 2,5-5 Std. volle Sonneneinstrahlung USB-Quelle 6-10 Std. Akku: Allg Zellchemie NiMH Packkapazität 11 Wh (4,8 V, 2300 mAh)
  • Page 25 Licht: LED (Ausgang) 100 mW, weiße LED Anschlüsse: USB-Anschluss (Ausgang) 5 V bis zu 1 A (max. 5 W), reguliert USB-Minianschluss (Eingang) 5 V bis zu 0,8A (max. 4W), reguliert Mini-Solaranschlus (2,5mm) 6,5 V bis zu 1,1 A (max. 7 W) Allgemein: Verkettbar Nein...
  • Page 26 ESPAÑOL Interruptor Deslice el interruptor a la mitad para activar la salida USB. Deslice a la derecha para encender la linterna. Indicador led Idica la energía y estado de carga. Puerto de salida USB Acepta cualquier cable USB estándar para cargar aparatos USB.
  • Page 27 USB. ILUMÍNELO Equipado con una potente luz led que nunca necesita recambio. Puerto de carga solar ® Recargar con paneles solares Goal Zero Nomad Puerto de carga mini USB Recargar con aparatos con USB, como un ordenador.

  • Page 28: Preguntas Frecuentes

    ¿Cómo se realiza la carga? Con panel solar: Use Goal Zero Nomad 3.5 o Nomad 7 con un cable de carga solar para una carga rápida. Con USB: Use cualquier fuente de energía USB, como un ordenador o cualquier paquete de baterías Goal Zero.
  • Page 29 ¿Es resistente al agua? No, pero es resistente a las condiciones meteorológicas. Se debe procurar protegerlo de la luz solar directa y de los elementos. Una tormenta repentina probablemente no causaría daños. ¿Cómo está protegido? El paquete de baterías funciona con el sistema “plug-and-play” (enchufar y funcionar).

  • Page 30: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Recargador Guide 10 Plus TIEMPOS DE CARGA: Nomad 3.5 de Goal Zero 6-12 horas a pleno sol Nomad 7 de Goal Zero De 3 a 6 horas a pleno sol Nomad 13 de Goal Zero De 2.5 a 5 horas a pleno sol...
  • Page 31 LUZ: LED (salida) 100 mW, LED blanca PUERTOS: Puerto USB (salida) 5 V, hasta 1 A (5 W máximo), regulado Puerto de mini USB (entrada) 5 V, hasta 0.8 A (4 W máximo), regulado Puerto solar pequeño 6.5 V, hasta 1.1 A (7 W (entrada) máximo) GENERAL: Enlazable...
  • Page 32 GOAL ZERO HEADQUARTERS 675 West 14600 South Bluffdale, UT 84065 1-888-794-6250 Designed in the U.S.A. Made in China Nomad is a trademark of Goal Zero LLC. We make the powerless, powerful. goalzero.com/sharethesun CA040815...
