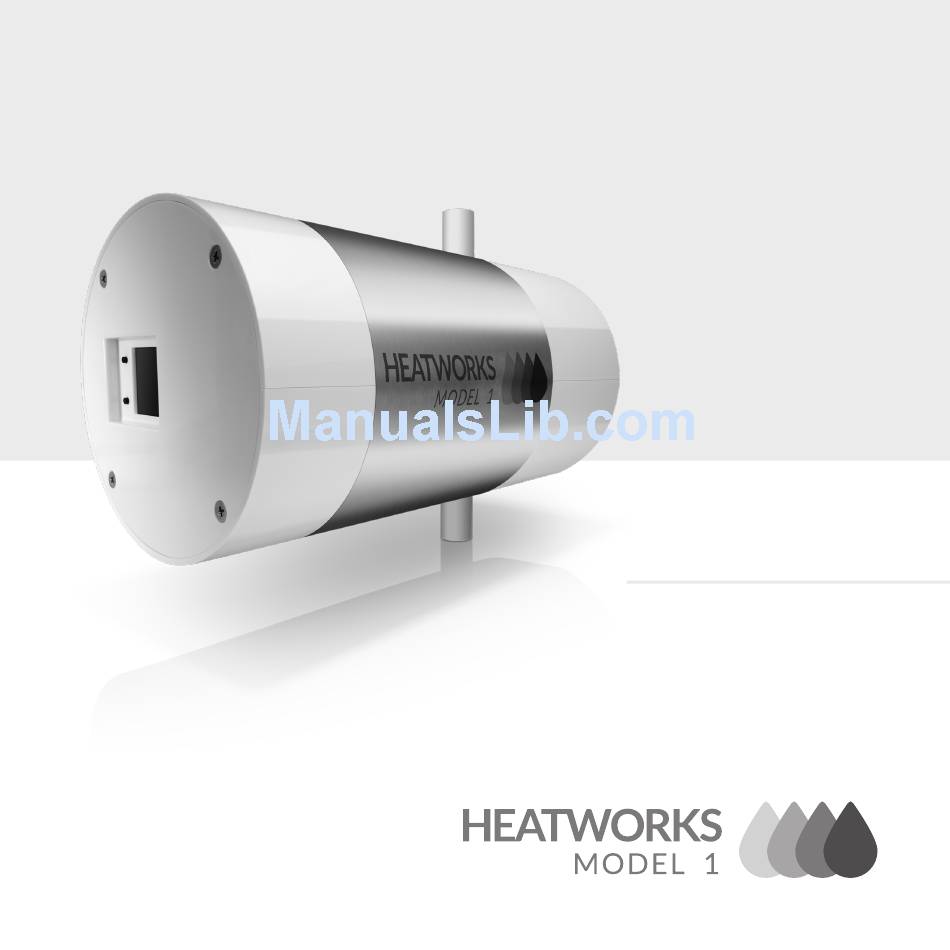

  • Page 1 www.myheatworks.com INSTALLATION & USER MANUAL...

  • Page 2: Table Of Contents

    6. Electrical Installation Setting the Amperage Adjusting the Temperature 7. Electrician’s White Paper 8. MODEL 1 Specifications 9. Troubleshooting 10. Heatworks MODEL 1 Limited Warranty Warranty Registration 11. Return Process www.myheatworks.com CAUTION: Breaker must remain off until installation is complete.

  • Page 3: Important Safety Information

    Heatworks OR USE WILL VOID YOUR WARRANTY. MODEL 1. The Heatworks MODEL 1 must be installed by a licensed electrician and licensed plumber in accordance with all national, state, provincial, and local electrical and plumbing codes.

  • Page 4: How To Use This Manual

    HOW TO USE THIS MANUAL REQUIRED FOR INSTALLATION Please proceed with installation of your MODEL 1 by following the steps in the sequence they are presented. Designated 110-250 volts, 15-48 amp circuit installed Throughout this manual, we have highlighted certain by a licensed electrician.

  • Page 5: Heatworks Model 1 Diagram

    OUTLET/TOP CONTROL END INLET / BOTTOM HEATWORKS RECOMMENDS: If your water comes from a well, it is recommended you install a sand filter on the main water line entering the house, from the well. There is also a small filter screen inside the water inlet of the Heatworks MODEL 1.

  • Page 6: Installing The Mounting Brackets

    IMPORTANT: The Heatworks MODEL 1 must be oriented horizontally. The cold water inlet must be on the bottom of the MODEL 1, and the outlet must be on the top. (Shown in Heatworks MODEL 1 Diagram; page 3) Do not use any other mounting method than the brackets and zip ties provided.

  • Page 7: Plumbing Installation

    OULET / TOP 5) Turn on the main water supply. 6) Purge all air from the water lines and MODEL 1 by opening a hot water demand source (hot faucet, shower, etc.). Allow water to run though the water heater for at least 2 to 3 minutes.

  • Page 8: Installing Units In Parallel

    In this installation configuration the cold water supply Cold Water Source line is split into two dedicated water lines, one line for each MODEL 1 unit. The hot water lines then converge so the outlet of each MODEL 1 unit supplies one hot water line.

  • Page 9: Electrical Installation

    ELECTRICAL INSTALLATION SERIOUS BODILY INJURY OR DEATH COULD OCCUR IF 4) The MODEL 1 auto senses voltage from 110-250 VAC YOU IGNORE THIS WARNING. (50/60 Hz). No adjustment is needed to set voltage. The Heatworks MODEL 1 must be installed by a licensed...

  • Page 10: Setting The Amperage

    2) Allow the water to run for 1 minute. Water will not be requirements programmed. hot. 3) Turn on power to the MODEL 1 by turning on the associated breaker. CONTROL END 4) Press and hold both buttons beside the display screen Top / Outlet of the MODEL 1.
  • Page 11 8) The display will now read “15” amps. 9) Press the up and down buttons to select your desired maximum amperage. Amperage can be selected in 5 amp increments from 15-48 amps. 10) Press and release both buttons simultaneously to save the new setting.

  • Page 12: Adjusting The Temperature

    ADJUSTING THE TEMPERATURE After the MODEL 1 has been properly installed and is 2) Select temperature between 50 °F (4 °C) and 120 °F receiving power, the digital display will show the current (49 °C). water temperature setting. The average shower temperature is between 104 °...

  • Page 13: Electrician's White Paper

    Due to the diversity of water heating During operation, the Heatworks MODEL 1 is designed to in a home, the load (amps) contribution of the MODEL 1 use only the power necessary to heat the water for heater to the overall service load of the home or building various combinations of temperature rise and flow rate.
  • Page 14 Electrical sub-panels, containing circuit breakers, may be BRANCH CIRCUITS AND BREAKERS: used with appliances such as the Heatworks MODEL 1 water heater in residential and commercial applications. As a non-continuous heating appliance, the branch circuit wires and breakers must be sized to at least 100% In new, and in some existing residential construction, of the maximum ampere rating of the appliance.

  • Page 15: Model 1 Specifications

    50 °F to 120 °F (domestic hot water use) direct energy transfer technology to Outlet 10 °C to 49 °C (domestic hot water use) heat water. The MODEL 1 provides Setpoint reliable, controllable, and immediate hot Range water either as a standalone water...

  • Page 16: Troubleshooting

    Depending on your incoming water temperature and power output of your MODEL 1, your water flow rate may exceed the heating capacity of your MODEL 1. Reduce the flow rate at the faucet. Crossed wires If it is a new installation, have your licensed electrician double check the wiring.

  • Page 17: Heatworks Model 1 Limited Warranty

    If Owner cannot document the original date of purchase vary from state to state. with original sales receipt, then the limited warranty period begins on the date the Heatworks MODEL 1 was Exclusions of Coverage from this Limited Warranty manufactured. As Owner’s sole and exclusive remedy, Manufacturer shall replace the Heatworks MODEL 1.
  • Page 18 6) The unit is used with any unapproved chemicals. Please contact Manufacturer before using any chemicals in your MODEL 1 so not to void your warranty. www.myheatworks.com CAUTION: Breaker must remain off until installation is complete.

  • Page 19: Warranty Registration

    15, if the Heatworks pools or spas, with a non-compatible AC/DC converter, if MODEL 1 fails or leaks because of defects in materials or under-sized for the intended application, etc. Please Manufacturer’s workmanship during the applicable...
  • Page 20 www.myheatworks.com INSTALACIÓN & MANUAL DE USUARIO...
  • Page 21 Ajustes de Amperaje Ajustes de Temperatura 7. Documentación Técnica 8. MODEL 1 Especificaciones 9. Solución de Problemas 10. Heatworks MODEL 1 Garantía Limitada Registro de la Garantía 11. Proceso de Devolución www.myheatworks.com PRECAUCIÓN: La caja de circuitos debe estar totalmente...

  • Page 22: Información Importante De Seguridad

    INAPROPIADA O EL MAL USO ANULAN inspeccionar su calentador Heatworks MODEL 1. LA GARANTÍA. El calentador Heatworks MODEL 1 debe ser instalado por un eléctrico y un plomero capacitados de acuerdo a todos los códigos nacionales, estatales, provinciales y locales de electricidad y plomería.

  • Page 23: Cómo Usar Este Manual

    Soportes de Montaje del MODEL 1 Nivel - para asegurar que los Soportes de Montaje estén a nivel antes de que el MODEL 1 sea asegurado con las Cinchas Plásticas INCLUIDO EN LA CAJA: 1 Heatworks MODEL 1 Calentador AHORA USTED ESTÁ...
  • Page 24 SALIDA / ARRIBA PANEL DE CONTROL ENTRADA / ABAJO HEATWORKS RECOMIENDA: Si el agua proviene de un pozo , se recomienda instalar un filtro de arena conectado a la línea de agua principal de entrada a la casa, desde el pozo . También hay una pequeña pantalla de filtro dentro de la entrada de agua del calentador...
  • Page 25 MODEL 1. La entrada de agua fría debe estar en la parte inferior del MODEL 1, y la salida por la parte superior. (Cómo se muestra en el Diagrama Heatworks MODEL 1; página 3). No utilice ningún otro método de montaje más que los Soportes de Montaje y las Cinchas Plásticas...
  • Page 26 “push-fit”. SALIDA / ARRIBA PRECAUCIÓN: Serios daños le podrían ocurrir a su Heatworks MODEL 1 si se suelda cualquier tubería a las conexiones de entrada y salida de agua. Dicho daño NO está cubierto por la garantía. 5) Abra la llave del agua principal.
  • Page 27 Esta instalación requiere que la línea de suministro de agua fría se divida en una línea por cada MODEL 1, y las AHORA USTED ESTÁ LISTO PARA PROSEGUIR CON LA líneas de agua caliente se converjan de manera que la INSTALACIÓN ELÉCTRICA...

  • Page 28: Instalación Eléctrica

    Heatworks MODEL 1 si todo el aire no es purgado de las tuberías de agua y del MODEL 1, en cualquier momento el aire puede ser introducido en su sistema de agua PASOS casero.

  • Page 29: Ajustes De Amperaje

    Encienda el MODEL 1 activando el circuito o fusible asociado. PANEL DE CONTROL Mantenga presionados los dos botones localizados al lado de la pantalla de visualización del MODEL 1. (Vea el Arriba / Salida diagrama de anterior) Suelte SOLO el botón superior.
  • Page 30 8) En la pantalla aparecerá “15” amperios. 9) Presione el botón superior e inferior para seleccionar su amperaje máximo deseado. El amperaje puede ser seleccionado en incrementos de 5 amperios entre un rango de 15-48 amperios. 10) Presione y suelte ambos botones simultáneamente para grabar su nuevo ajuste.

  • Page 31: Ajustes De Temperatura

    AJUSTES DE TEMPERATURA Después de que el MODEL 1 haya sido propiamente 2) Seleccione la temperatura entre 50 °F (4 °C) y 130 °F instalado y esté recibiendo corriente eléctrica, la pantalla (54 °C). digital mostrará la temperatura actual del agua. El promedio de temperatura para una ducha es entre 104 y 3) Verifique que la temperatura deseada sea mostrada...

  • Page 32: Documentación Técnica

    (amps) que contribuye al calentador MODEL 1 al servicio general de la casa o edificio puede ser calculada MODULACIÓN POTENCIA/VOLTAJE: utilizando los métodos opcionales del Código Eléctrico...
  • Page 33 Sub-panels eléctricos, que contienen interruptores de CIRCUITOS DERIVADOS E INTERRUPTORES: circuito, se pueden usar con aparatos como el calentador de agua Heatworks MODEL 1 en casas residenciales y Como aparato de calefacción no continuo, los cables del comerciales. circuito derivados e interruptores deben tener el tamaño de al menos el 100% del valor nominal máximo de...
  • Page 34 Salida Rango caliente) energía directa para calentar agua. El establecido 10 °C a 54 °C ( uso doméstico de agua MODEL 1 proporciona agua caliente caliente) fiable, controlable e inmediata, ya sea como un calentador de agua Ajustes de Uso digital de interface, +/- 1 °F/°C...

  • Page 35: Solución De Problemas

    Si esto no soluciona el problema, contáctenos para soporte técnico. El MODEL 1 está calentando el agua El ajuste de la temperatura de Incremente el ajuste de la temperatura pero la temperatura NO está salida es demasiado baja para de su unidad.

  • Page 36: Heatworks Model 1 Garantía Limitada

    Heatworks MODEL 1 fue fabricado. Por remedio único y establecido en esta garantía limitada, o por el período exclusivo de Propietario, el Fabricante debe sustituir su más corto permitido por la ley.
  • Page 37 La envoltura/etiqueta exterior del calentador de indirectamente, de cualquier defecto en el calentador agua se ha roto o manipulado; o Heatworks MODEL 1 sin tanque y su parte(s) h. El calentador de agua se ha utilizado para otros componente(s) o por su uso.

  • Page 38: Registro De La Garantía

    REGISTRO DE LA GARANTÍA Para activar su garantía, usted debe registrar su unidad. Si usted no activa la garantía, el MODEL 1 será cubierto desde la fecha en que fue fabricado. Para registrar la garantía se puede acceder mediante el siguiente enlace: http://tinyurl.com/n9y8cst...
  • Page 39 POWERED BY ISI TECHNOLOGY 475 East Bay Street Charleston, SC 29403 (888) 506 2821 info@isitechnology.com www.myheatworks.com...
