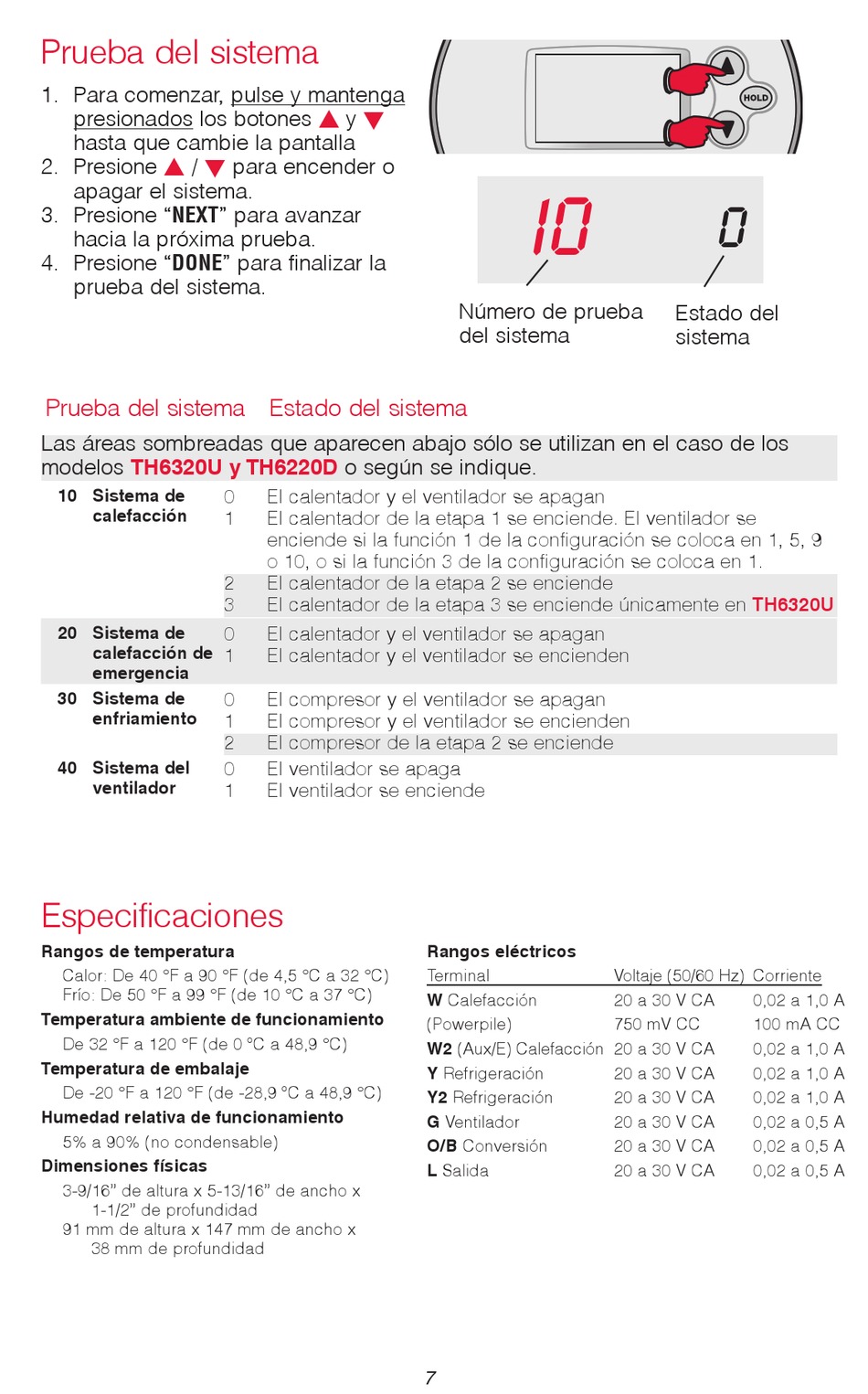

Prueba del sistema

1. Para comenzar, pulse y mantenga
presionados los botones
hasta que cambie la pantalla
2. Presione /
s
apagar el sistema.
3. Presione "NEXT" para avanzar
hacia la próxima prueba.
4. Presione "DONE" para finalizar la
prueba del sistema.
Prueba del sistema Estado del sistema
Las áreas sombreadas que aparecen abajo sólo se utilizan en el caso de los
modelos TH6320U y TH6220D
10 Sistema de
calefacción
20 Sistema de
calefacción de
emergencia
30 Sistema de
enfriamiento
40 Sistema del
ventilador

Especificaciones

Rangos de temperatura
Calor: De 40 °F a 90 °F (de 4,5 °C a 32 °C)
Frío: De 50 °F a 99 °F (de 10 °C a 37 °C)
Temperatura ambiente de funcionamiento
De 32 °F a 120 °F (de 0 ºC a 48,9 °C)
Temperatura de embalaje
De -20 °F a 120 °F (de -28,9 ºC a 48,9 °C)
Humedad relativa de funcionamiento
5% a 90% (no condensable)
Dimensiones físicas
3-9/16" de altura x 5-13/16" de ancho x
1-1/2" de profundidad
91 mm de altura x 147 mm de ancho x
38 mm de profundidad
y
s t
para encender o
t
o según se indique.
0 El calentador y el ventilador se apagan
1 El calentador de la etapa 1 se enciende. El ventilador se
enciende si la función 1 de la configuración se coloca en 1, 5, 9
o 10, o si la función 3 de la configuración se coloca en 1.
2 El calentador de la etapa 2 se enciende
3 El calentador de la etapa 3 se enciende únicamente en
0 El calentador y el ventilador se apagan
1 El calentador y el ventilador se encienden
0 El compresor y el ventilador se apagan
1 El compresor y el ventilador se encienden
2 El compresor de la etapa 2 se enciende
0 El ventilador se apaga
1 El ventilador se enciende
10
Número de prueba
del sistema
Rangos eléctricos
Terminal
W Calefacción
(Powerpile)
W2 (Aux/E) Calefacción 20 a 30 V CA
Y Refrigeración
Y2 Refrigeración
G Ventilador
O/B Conversión
L Salida
7
0
MCR29455
Estado del
sistema
TH6320U
Voltaje (50/60 Hz) Corriente
20 a 30 V CA 0,02 a 1,0 A
750 mV CC 100 mA CC
0,02 a 1,0 A
20 a 30 V CA 0,02 a 1,0 A
20 a 30 V CA 0,02 a 1,0 A
20 a 30 V CA 0,02 a 0,5 A
20 a 30 V CA 0,02 a 0,5 A
20 a 30 V CA 0,02 a 0,5 A
