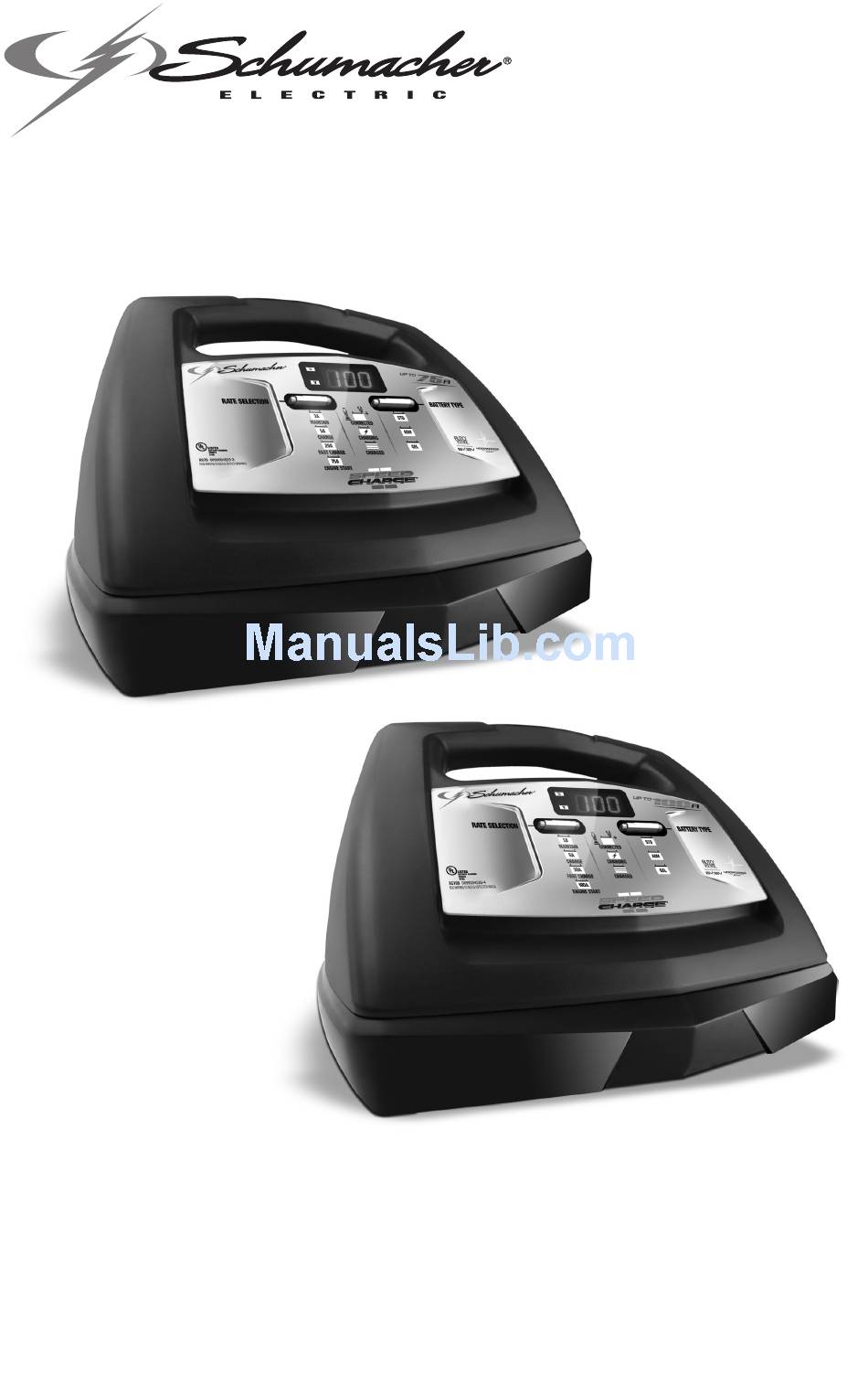

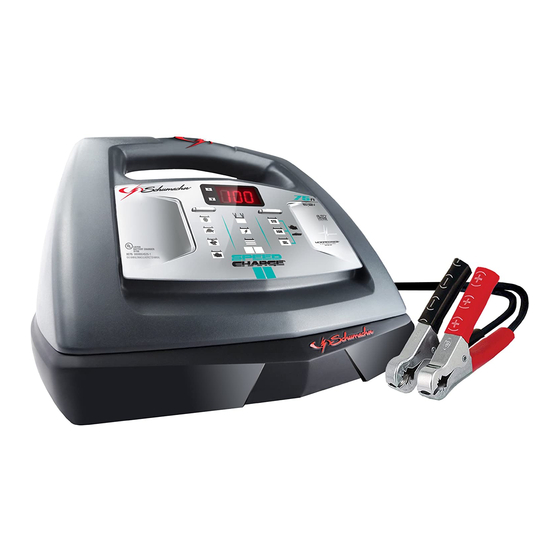

Models / Modelos:
XC75, XC75W, XC103, XC103W
Automatic Battery Charger
Cargador de baterías automático
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual
will explain how to use the battery charger safely and effectively. Please read and follow these
instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE CADA
USO. En este manual le explica cómo utilizar el cargador de batería de manera segura y
confiable. Por favor, lea y siga las siguientes instrucciones y precauciones.
OWNERS MANUAL
MANUAL DEL USUARIO
0099001038-03

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XC75 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Schumacher XC75

Summary of Contents for Schumacher XC75

  • Page 1 OWNERS MANUAL MANUAL DEL USUARIO Models / Modelos: XC75, XC75W, XC103, XC103W Automatic Battery Charger Cargador de baterías automático PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual will explain how to use the battery charger safely and effectively. Please read and follow these instructions and precautions carefully.

  • Page 2: Table Of Contents

    CONTENTS IMPORTANT SAFETY INSTRUCTIONS ................3 PERSONAL SAFETY PRECAUTIONS................3 ASSEMBLY INSTRUCTIONS ..................4 GROUNDING AND AC POWER CORD CONNECTIONS ..........4 FEATURES ........................4 OPERATING INSTRUCTIONS ..................5 MAINTENANCE AND CARE ..................7 TROUBLESHOOTING AND ERROR CODES ..............8 SPECIFICATIONS ......................9 BEFORE RETURNING FOR REPAIRS ................10 LIMITED WARRANTY ....................10 WARRANTY CARD / TARJETA DE GARANTÍA ............19 CONTENIDOS INSTRUCCIONES IMPORTANTES DE SEGURIDAD ..........

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING – RISK OF EXPLOSIVE GASES WORKING IN THE VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS. BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL OPERATION. FOR THIS REASON, IT IS IMPORTANT THAT YOU FOLLOW THESE INSTRUCTIONS EACH TIME YOU USE THE CHARGER.

  • Page 4: Assembly Instructions

    ASSEMBLY INSTRUCTIONS • Remove all cord wraps and uncoil the To install, align the two tabs with the two cables prior to using the battery charger. receptacles on the back of the charger and push until you hear a snap. • Included with your charger are two cord wrap cleats for storage of the clamp cables.

  • Page 5: Operating Instructions

    BATTERY TYPE BUTTON enhances both the discharge and recharge Use this button to set the type of battery efficiency. The AGM batteries are a variant to charge. of Sealed VRLA (valve regulated lead-acid) batteries. Popular uses include high- – Used in cars, trucks and motorcycles, •...
  • Page 6 MAINTAINING A BATTERY never starts, there is not a problem with the starting system; there is a problem The XC75, XC75W, XC103 and XC103W somewhere else with the vehicle. STOP charge and maintain both 6 and 12 volt cranking the engine until the other problem batteries.

  • Page 7: Maintenance And Care

    USING THE BATTERY VOLTAGE TESTER POWER-UP IDLE TIME LIMIT 1. With the charger unplugged from the If no button is pressed within 10 minutes AC outlet, connect the charger to the after the battery charger is first powered up, battery, following the instructions given in the charger will automatically switch from previous sections.

  • Page 8: Troubleshooting And Error Codes

    TROUBLESHOOTING AND ERROR CODES Error Codes ERROR DESCRIPTION REASON/SOLUTION CODE The battery voltage is still under 10V (for a 12V The battery could be bad. Have it checked or battery) or 5V (for a 6V replaced. battery) after 2 hours of charging.

  • Page 9: Specifications

    SPECIFICATIONS XC75 and XC75W Input Voltage ........120V AC @ 60Hz, 3.5A continuous / 13.8A intermittent Output Voltage .............6V or 12V, with Auto Voltage Detection Output Current Rating........3A/5A/10A continuous / 20A/75A intermittent XC103 and XC103W Input Voltage .........

  • Page 10: Before Returning For Repairs

    Manufacturer does not provide any warranty for any accessories used with this product that are not manufactured by Schumacher Electric Corporation and approved for use with this product. This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or modified by anyone other than Manufacturer or if this unit is resold through an unauthorized retailer.

  • Page 11: Instrucciones Importantes De Seguridad

    INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA – RIESGO DE GASES EXPLOSIVOS RESULTA PELIGROSO TRABAJAR EN FORMA CERCANA A UNA BATERÍA DE PLOMO-ÁCIDO. LAS BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU NORMAL FUNCIONAMIENTO. POR ESTE MOTIVO, ES IMPORTANTE QUE SIGA ESTAS INSTRUCCIONES CADA VEZ QUE UTILIZA EL CARGADOR. Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que intente utilizar en la proximidad de la batería.

  • Page 12: Instrucciones De Montaje

    • Si el ácido de la batería entra en contacto Una batería puede producir una corriente con los ojos, enjuague inmediatamente de cortocircuito lo suficientemente alta durante 10 minutos como mínimo y busque como para soldar un anillo al metal, lo que atención médica.

  • Page 13: Instrucciones De Operación

    • 20A o 30A FAST CHARGE (carga rápida) – – Este tipo de batería generalmente se • Para cargar baterías de auto, marinas utiliza en automóviles, camiones y y de tipo marino. No se destina para las motocicletas. Este tipo de baterías cuentan aplicaciones industriales.
  • Page 14 7. Seleccione el tipo de batería y la tasa de MANTENIENDO UNA BATERÍA carga. Los XC75, XC75W, XC103 y XC103W cargar 8. Cuando la carga está completa, y mantener las baterías de 6 y 12 voltios. desconecte el cargador de la corriente...
  • Page 15 1. Con el cargador desenchufado del Enfriar – Después de la puesta en marcha, el tomacorriente de C.A., conecte el cargador entra en un estado de enfriamiento cargador a la batería siguiendo las obligatorio de 3 minutos (180 segundos). La instrucciones que figuran en la sección pantalla digital indica el tiempo restante de CARGA DE LA BATERÍA EN EL...

  • Page 16: Mantenimiento Y Cuidado

    PROBAR DESPUÉS DE CARGAR UTILIZACIÓN DE UN PROBADOR DE RENDIMIENTO DEL ALTERNADOR Después de que la unidad ha sido cambiada de probador a cargador 1. Con el cargador desenchufado del (seleccionando un índice de carga) tomacorriente de CA, conecte el cargador permanece como cargador.
  • Page 17 Localización y Solución de Problemas PROBLEMA CAUSA POSIBLE SOLUCION La batería está conectada El cargador está en el modo Presione el botón indicador MEDIDA y el cargador encendido, probador, no el de carga. DE LA BATERIA para activar la carga pero no recibe carga.

  • Page 18: Especificaciones

    El Fabricante no presta garantía por lo accesorios utilizados con este producto que no sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para su uso con este producto. La presente Garantía Limitada será nula si el producto se utiliza en forma errónea, se trata de manera inadecuada, es reparado o modificado por personas que nos sean el Fabricante o si esta unidad es revendida a través de un vendedor minorista no autorizado.

  • Page 19: Warranty Card / Tarjeta De Garantía

    ORIGINAL receipt because it will be required for any warranty claims. This warranty is not transferable. Send warranty card only. DO NOT SEND UNIT TO THIS ADDRESS FOR REPAIR. Mail this card to: Schumacher Electric Corporation 801 Business Center Drive Mount Prospect, IL 60056-2179 Name ______________________________________________________________...
