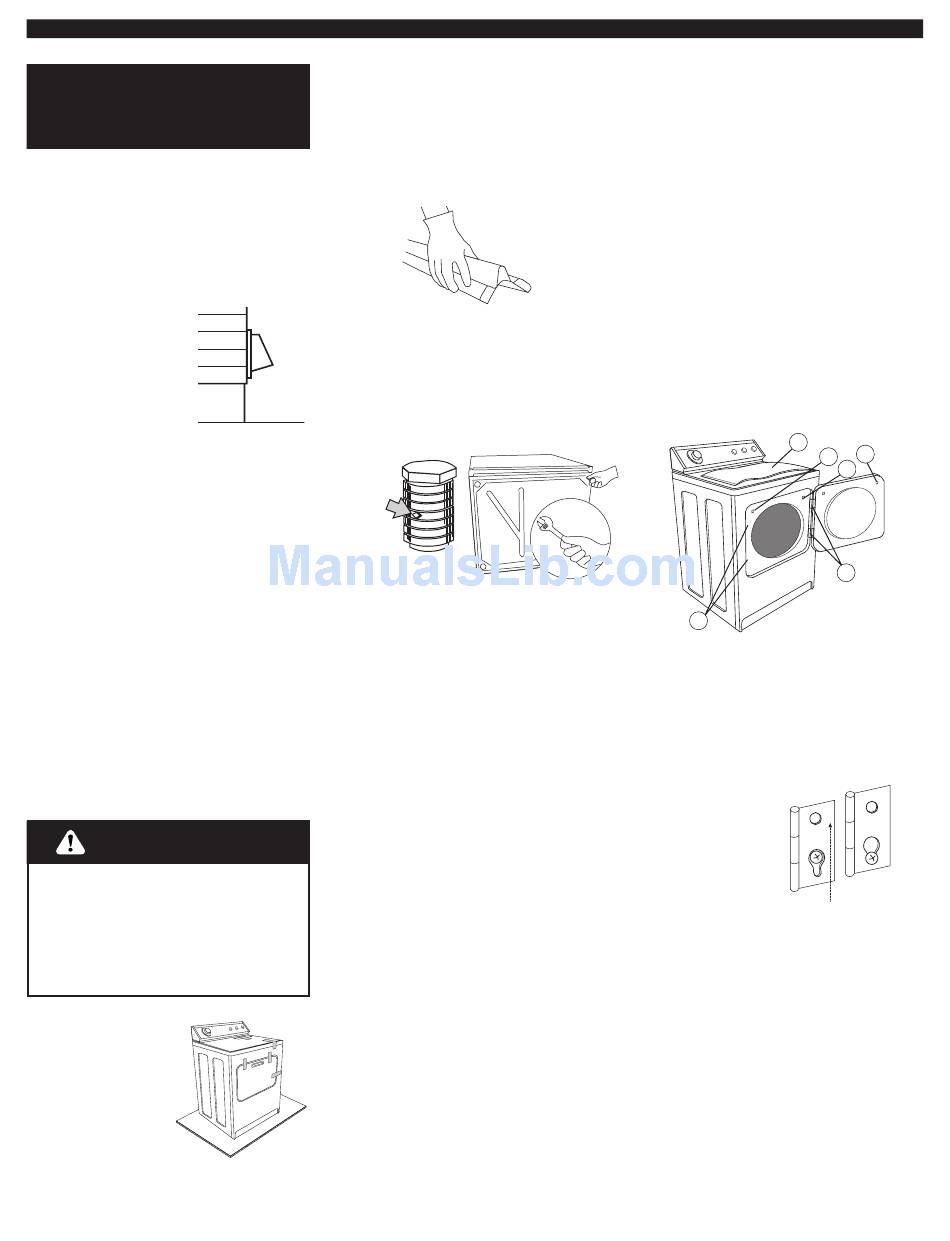

Etapas de la
instalación
Si está instalando una lavadora y
una secadora, instale la secadora
primero.
A.
Instale el sistema de
salida de aire
Póngase gafas protectoras y guantes.
Instale la campana
exterior de salida de
aire. Use masilla de
calafatear para sellar
la abertura de la pared
exterior alrededor de
la campana de salida de aire.
Conecte el conducto de salida de aire
a la campana. (El conducto de salida
de aire DEBE calzar dentro de la
campana). Asegure el conducto a la
campana con una abrazadera de
10.2 cm (4 pulg.)
Dirija el conducto de salida de aire
hasta donde está la secadora. Utilice
la vía más recta posible. Evite formar
ángulos de 90º. Utilice abrazaderas
para sellar todas las juntas. Podría
necesitar tijeras de hojalatero para
cortar el conducto a la longitud
requerida.
B.
Prepare la secadora
ADVERTENCIA
Peligro de peso excesivo
Se necesitan dos o más personas
para mover e instalar la secadora.
No seguir esta instrucción puede
ocasionar una lesión en la espalda
u otra lesión.
Quite la cinta
adhesiva del
gabinete de la
secadora. Abra la
puerta de la
secadora y quite la
cinta adhesiva del
tambor de la
secadora. (No todos los tambores de
secadora tienen cinta adhesiva).
Saque la rejilla de secado si está
incluida. Gire el tambor de la secadora
en sentido contrario a las manecillas
del reloj para asegurarse de que quitó
todas las cintas. Limpie el tambor con
un paño húmedo para eliminar el
polvo.
Tome dos ángulos de cartón de la
caja de la secadora y colóquelos en el
piso detrás de la secadora. Sujete con
firmeza la secadora y apoye con
cuidado su parte posterior sobre los
ángulos de cartón.
marca de
rombo
Comience a atornillar las patas en los
orificios manualmente. Utilice una llave
ajustable o una llave tubular de
2.5 cm (1 pulgada) para terminar de
darles vueltas a las patas hasta llegar
a la estría con la marca de rombo.
Coloque la secadora en posición
vertical sobre un pedazo de cartón o
madera dura.
C.
Para invertir el
sentido de la apertura
de la puerta
Disponible únicamente en los modelos
de puerta vertical lateral superancha y
puerta vertical lateral grande.
Si no está invirtiendo el sentido de la
apertura de la puerta, pase a las
etapas de "Nivelación y salida de aire".
Tenga cuidado de no rayar o picar la
pintura.
Coloque una toalla grande o un paño
suave (A) sobre la secadora.
Abra la puerta de la secadora. Quite
los tornillos de la parte inferior de las
bisagras (B) que están del lado del
gabinete. Afloje (no los quite) los
tornillos superiores de las bisagras que
están del lado del gabinete.
Levante la puerta hasta que los
tornillos superiores en el gabinete se
encuentren en la parte grande de las
ranuras de las bisagras. Jale la puerta
hacia adelante para sacarla de los
tornillos. Coloque la puerta (con la
manija hacia arriba) sobre la secadora.
Quite los tornillos superiores del
gabinete.
Complete la inversión del sentido de la
apertura de la puerta siguiendo las
instrucciones para el tipo de su puerta.
Puerta lateral grande
A
C
Quite con cuidado los 4 tapones (C)
de los agujeros de las bisagras que
están al lado izquierdo del gabinete.
Inserte los tapones en los agujeros de
las bisagras (B) en el lado derecho del
gabinete.
Inserte los
tornillos en los
agujeros
inferiores en el
lado izquierdo
del gabinete.
Apriete los
tornillos hasta la
mitad. Coloque la puerta de manera
que el extremo grande de la ranura de
la bisagra quede sobre los tornillos.
Deslice la puerta hacia arriba de
manera que los tornillos estén en la
parte inferior de las ranuras. Apriete
los tornillos. Inserte y apriete los
tornillos superiores en las bisagras.
Saque la presa (D) del gabinete.
Saque el tapón de la presa (E).
Inserte la presa en el agujero nuevo y
fíjela con tornillo. Inserte el tapón de la
presa en el agujero original de la
presa y fíjelo con tornillo.
F
D
E
B
9
