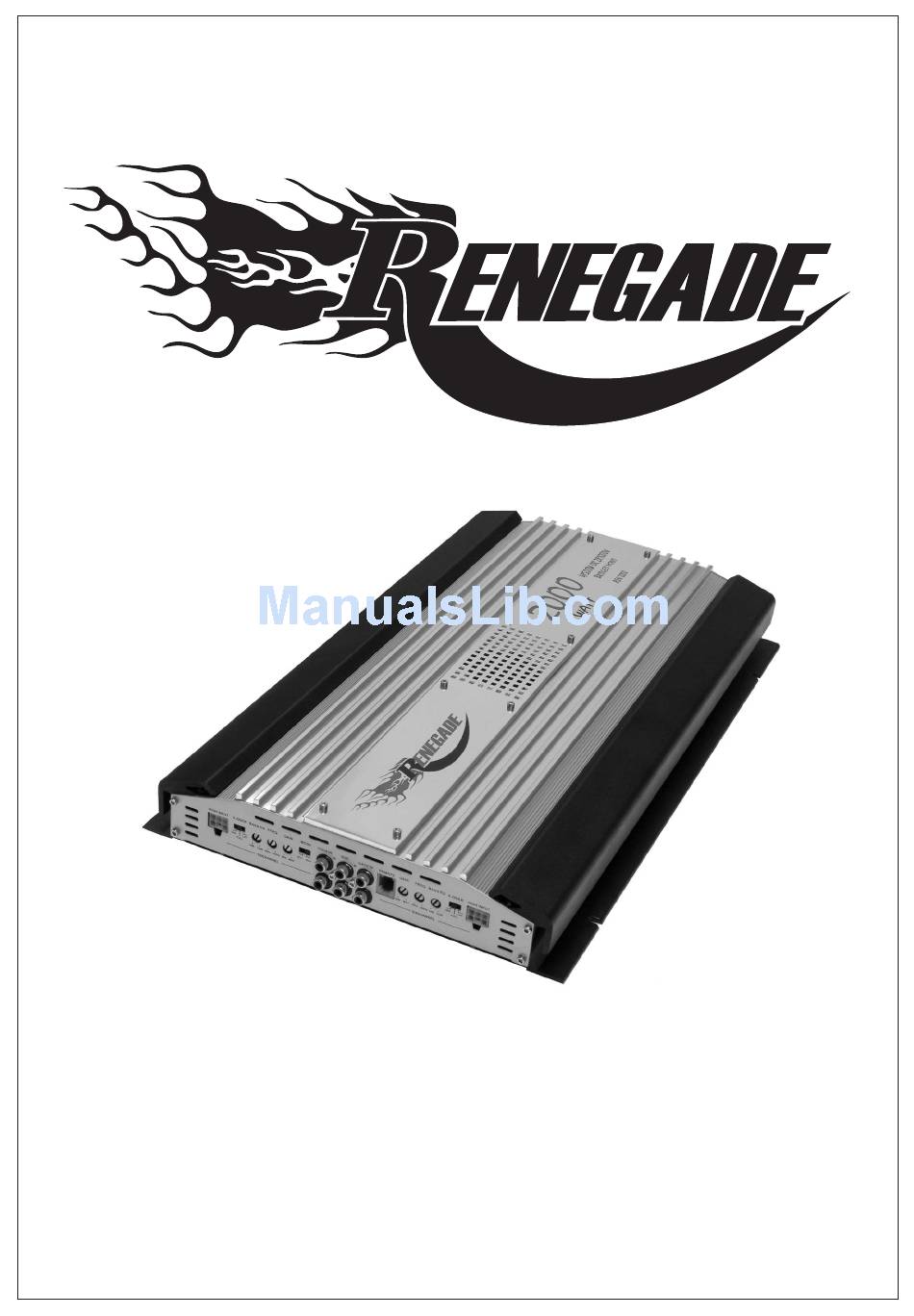

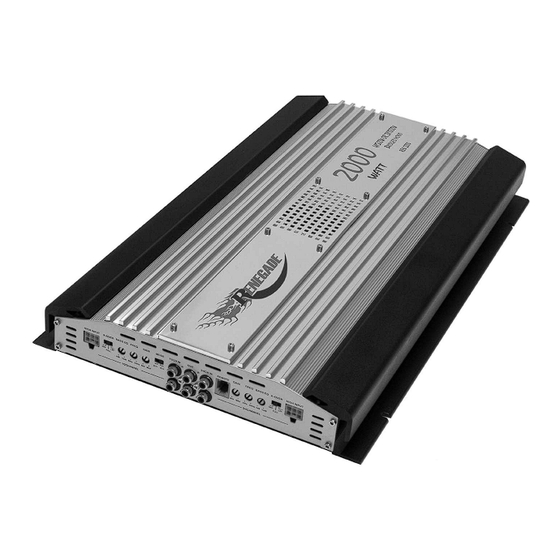

- Page 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG REN2000 HIGH EFFICIENT MOSFET POWER CAR AUDIO AMPLIFIER...
-
Page 2: Dear Customer
Dear Customer, congratulations on your purchase of a RENEGADE Amplifier. These quality audio products are designed and engineered to afford you years of uncompromised musical service. RENEGADE has utilized the latest electronic technologies in order to deliver a superb listening experience. - Page 3 Input Connections, Lowpass-Filters & Remote Jacks High-Level Inputs This amplifier can be connected to any car stereo or head unit with high level outputs. 1/2 CH IN OUT 3/4 CH IN HIGH INPUT X-OVER BASS EQ FREQ GAIN MODE REMOTE GAIN FREQ BASS EQ...
-
Page 4: Speaker Connections
Speaker Connections 4-Channel Mode with Front-/ Rear-Speaker Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1/2 and CH3/4 of the amplifier. Connect the Front-/ Rear- Speakers with the terminals GND REMOTE +12V 3/4 CHANNEL SPEAKER 1/2 CHANNEL SPEAKER POWER... -
Page 5: Troubleshooting
Troubleshooting The key to finding the problem in a misbehaving sound system is to isolate parts of that system in a logical fashion to track down the fault. GND REMOTE +12V FRONT SPEAKER POWER The Protect-LED lighting up under the following conditions BRIDGED FUSE 1 - A short circuit on the loudspeaker leads. -
Page 6: Specifications
SPECIFICATIONS (Subject to technical change) Output power 4 x 500 Watt MAX or 2 x 1000 Watt MAX (Bridged) or 2 x 500 Watt MAX PLUS 1 x 1000 Watt MAX (Bridged) Loudspeaker Impedance (stereo) 2-16 Ohm Frequency Response 10-50 kHz ± 1dB Total harmonic content (THD &... -
Page 7: Sehr Geehrter Kunde
Sehr geehrter Kunde, bevor Sie mit der Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch. Ein optimaler Einbau und der korrekte Anschluss des Geräts wird Ihnen eine hervorragende Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg garantieren. Installationshinweise Ein Verstärker dieser Art eignet sich am Besten für den Einbau im Bereich des Kofferraums oder bei ausreichenden Platzverhältnissen unter einem der Fahrzeugsitze. - Page 8 Eingänge, Lowpass-Filter & Kabelfernbedienung Hochpegeleingänge (High-Level Inputs) Dieser Verstärker kann an jedes Autoradio oder Steuergerät mit Hochpegelausgängen angeschlossen werden. 1/2 CH IN OUT 3/4 CH IN HIGH INPUT X-OVER BASS EQ FREQ GAIN MODE REMOTE GAIN FREQ BASS EQ X-OVER HIGH INPUT 50Hz 250Hz...
- Page 9 Lautsprecher-Anschlüsse 4-Kanal Modus mit Front-/ Heck-Lautsprecher Verbinden Sie die RCA-Anschlüsse 1/2 und 3/4 des Steuergeräts und dem Verstärker nur mit qualitativ hochwertigen Cinch-Kabeln. Verbinden Sie dann die Front-/ Heck-Lautsprecher GND REMOTE +12V 3/4 CHANNEL SPEAKER 1/2 CHANNEL SPEAKER POWER BRIDGED BRIDGED FUSE LEFT...
-
Page 10: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: GND REMOTE +12V 1. Die Verbindungskabel sind nicht korrekt angeschlossen. FRONT SPEAKER POWER BRIDGED 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. FUSE LEFT RIGH 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den 100 A korrekten Wert der Sicherungen. -
Page 11: Technische Daten
TECHNISCHE DATEN (Änderungen vorbehalten) Ausgangsleistung 4 x 500 Watt MAX oder 2 x 1000 Watt MAX (Bridged) oder 2 x 500 Watt MAX PLUS 1 x 1000 Watt MAX (gebrückt) Lautsprecher Impedanz (stereo) 2-16 Ohm Frequenzgang 10-50 kHz ± 1dB Klirrfaktor (THD &... - Page 12 Distribution / Vertrieb: D E S I G N Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
