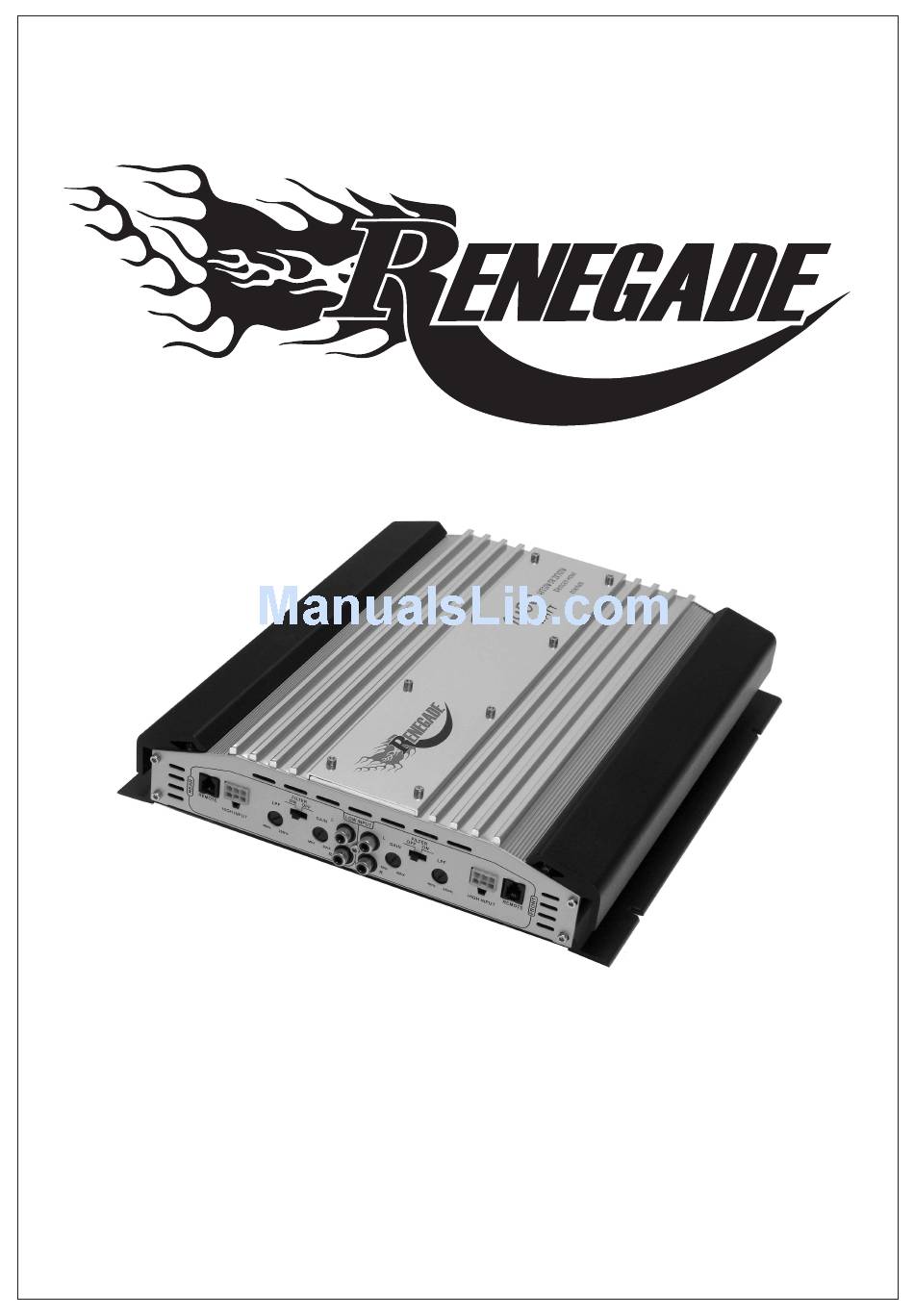

- Page 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG REN1400 HIGH EFFICIENT MOSFET POWER CAR AMPLIFIER...
-
Page 2: Dear Customer
Dear Customer, congratulations on your purchase of a RENEGADE Amplifier. These quality audio products are designed and engineered to afford you years of uncompromised musical service. RENEGADE has utilized the latest electronic technologies in order to deliver a superb listening experience. - Page 3 Remote (REM) Please connect the remote turn-on cable (f.i. the power antenna turn-on) of your car stereo decvice (head-unit) with the remote terminal of the amplifier. After the turn-on of the head unit, the amplifier will be activated automatic. Batterie Connection (+12V) This wire is usually connected directly to the positive battery terminal.
-
Page 4: Speaker Connections
Speaker Connections 4-Channel Mode with Front-/ Rear-Speaker Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1/2 and CH3/4 of the amplifier. Connect the Front-/ Rear- Speakers with the terminals GND REMOTE +12V FRONT SPEAKER REAR SPEAKER POWER... -
Page 5: Troubleshooting
Troubleshooting The key to finding the problem in a misbehaving sound system is to isolate parts of that system in a logical fashion to track down the fault. GND REMOTE +12V FRONT SPEAKER POWER The Protect-LED lighting up under the following conditions BRIDGED FUSE 1 - A short circuit on the loudspeaker leads. -
Page 6: Specifications
SPECIFICATIONS (Subject to technical change) Output power 4 x 350 Watt MAX or 2 x 700 Watt MAX (Bridged) or 2 x 350 Watt MAX PLUS 1 x 700 Watt MAX (Bridged) Loudspeaker Impedance (stereo) 2-16 Ohm Frequency Response 10-50 kHz ± 1dB Total harmonic content (THD &... -
Page 7: Sehr Geehrter Kunde
Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät der RENEGADE-Baureihe entschieden haben. Bevor Sie mit der Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch. Ein optimaler Einbau und der korrekte Anschluss des Geräts wird Ihnen eine hervorragende Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg garantieren. - Page 8 Steuerleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) Ihress Steuergerätes (Autoradio) mit dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker bei Einschalten des Autoradios automatisch mit ein. Batterieanschluss (+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Installieren Sie eine zusätzliche Kabel-Sicherung (FUSE).
- Page 9 Lautsprecher-Anschlüsse 4-Kanal Modus mit Front-/ Heck-Lautsprecher Verbinden Sie die RCA-Anschlüsse 1/2 und 3/4 des Steuergeräts und dem Verstärker nur mit qualitativ hochwertigen Cinch-Kabeln. Verbinden Sie dann die Front-/ Heck-Lautsprecher GND REMOTE +12V FRONT SPEAKER REAR SPEAKER POWER BRIDGED BRIDGED FUSE LEFT RIGHT LEFT...
-
Page 10: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: GND REMOTE +12V 1. Die Verbindungskabel sind nicht korrekt angeschlossen. FRONT SPEAKER POWER BRIDGED 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. FUSE LEFT RIGH 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den 80 A korrekten Wert der Sicherungen. - Page 11 TECHNISCHE DATEN (Änderungen vorbehalten) Ausgangsleistung 4 x 350 Watt MAX oder 2 x 700 Watt MAX (gebrückt) or 2 x 350 Watt MAX PLUS 1 x 700 Watt MAX (gebrückt) Lautsprecher Impedanz (stereo) 2-16 Ohm Frequenzgang 10-50 kHz ± 1dB Klirrfaktor (THD &...
- Page 12 Distribution / Vertrieb: D E S I G N Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
