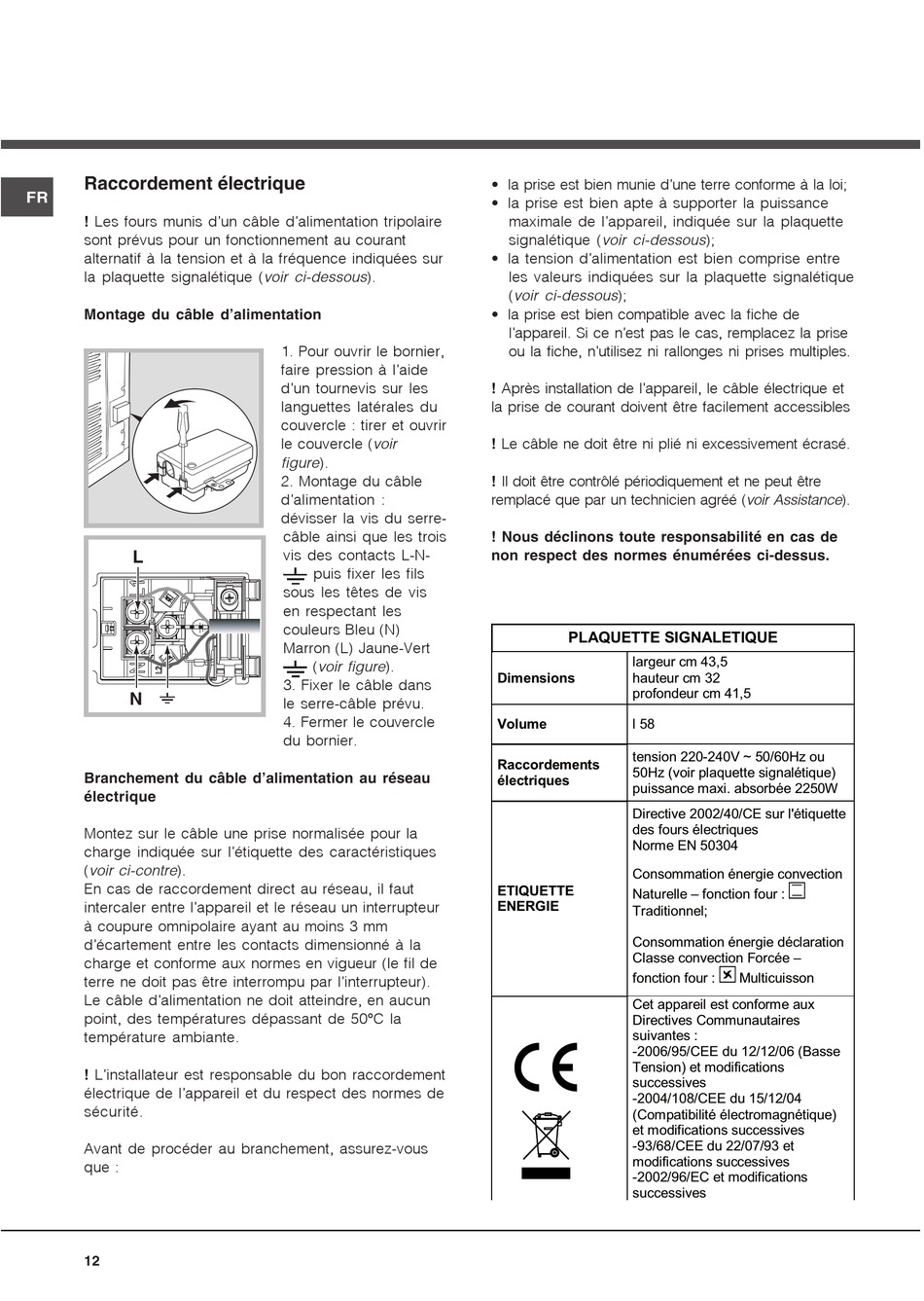

Raccordement électrique
FR
! Les fours munis d'un câble d'alimentation tripolaire
sont prévus pour un fonctionnement au courant
alternatif à la tension et à la fréquence indiquées sur
la plaquette signalétique ( voir ci-dessous ).
Montage du câble d'alimentation
L
N
Branchement du câble d'alimentation au réseau
électrique
Montez sur le câble une prise normalisée pour la
charge indiquée sur l'étiquette des caractéristiques
( voir ci-contre ).
En cas de raccordement direct au réseau, il faut
intercaler entre l'appareil et le réseau un interrupteur
à coupure omnipolaire ayant au moins 3 mm
d'écartement entre les contacts dimensionné à la
charge et conforme aux normes en vigueur (le fil de
terre ne doit pas être interrompu par l'interrupteur).
Le câble d'alimentation ne doit atteindre, en aucun
point, des températures dépassant de 50°C la
température ambiante.
! L'installateur est responsable du bon raccordement
électrique de l'appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, assurez-vous
que :
12
1. Pour ouvrir le bornier,
faire pression à l'aide
d'un tournevis sur les
languettes latérales du
couvercle : tirer et ouvrir
le couvercle ( voir
figure ).
2. Montage du câble
d'alimentation :
dévisser la vis du serre-
câble ainsi que les trois
vis des contacts L-N-
puis fixer les fils
sous les têtes de vis
en respectant les
couleurs Bleu (N)
Marron (L) Jaune-Vert
( voir figure ).
3. Fixer le câble dans
le serre-câble prévu.
4. Fermer le couvercle
du bornier.
• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l'appareil, indiquée sur la plaquette
signalétique ( voir ci-dessous );
• la tension d'alimentation est bien comprise entre
les valeurs indiquées sur la plaquette signalétique
( voir ci-dessous );
• la prise est bien compatible avec la fiche de
l'appareil. Si ce n'est pas le cas, remplacez la prise
ou la fiche, n'utilisez ni rallonges ni prises multiples.
! Après installation de l'appareil, le câble électrique et
la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé ( voir Assistance ).
! Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
PLAQUETTE SIGNALETIQUE
largeur cm 43,5
Dimensions hauteur cm 32
profondeur cm 41,5
Volume l 58
tension 220-240V ~ 50/60Hz ou
Raccordements
50Hz (voir plaquette signalétique)
électriques
puissance maxi. absorbée 2250W
Directive 2002/40/CE sur l'étiquette
des fours électriques
Norme EN 50304
Consommation énergie convection
ETIQUETTE
Naturelle – fonction four :
ENERGIE
Traditionnel;
Consommation énergie déclaration
Classe convection Forcée –
fonction four :
Cet appareil est conforme aux
Directives Communautaires
suivantes :
-2006/95/CEE du 12/12/06 (Basse
Tension) et modifications
successives
-2004/108/CEE du 15/12/04
(Compatibilité électromagnétique)
et modifications successives
-93/68/CEE du 22/07/93 et
modifications successives
-2002/96/EC et modifications
successives
a
b
Multicuisson
