Pinion And Diff Gear Maintenance - HPI Racing Formula TEN Instruction Manual

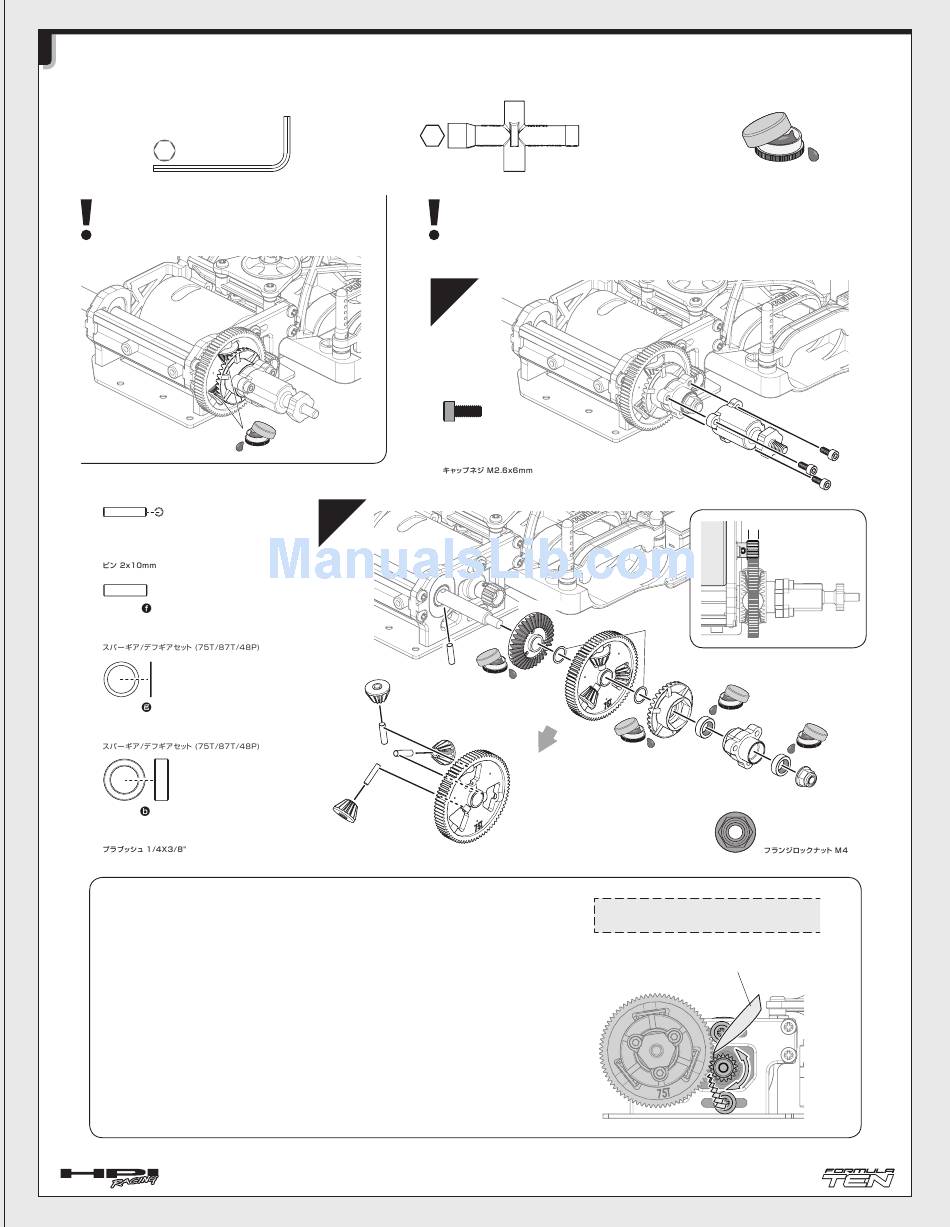

Pinion And Diff Gear Maintenance.

Wartung des Ritzels und des Kegeldifferentials
Allen Wrench
Inbusschlüssel
Clé Allen
六角レンチ
Z904
2
2.0mm
mm
Add lube occasionally.
Gelegentlich fetten.
Ajoutez du lubrifiant de temps à autre
分解しないまま定期的にグリスを塗ります。 1.5
mm
Z264
Pin 2x10mm Silver
Stift 2x10mm Silber
Goupille 2x10mm argent
102822
Spur Gear / Diff Gear Set (75T/87T/48P)
Hauptzahnrad/diff Kegelrad Set (Formula Ten)
Jeu couronne/Pignon diff
102822
Spur Gear / Diff Gear Set (75T/87T/48P)
Hauptzahnrad/diff Kegelrad Set (Formula Ten)
Jeu couronne/Pignon diff
102823
Plastic Bushing 1/4X3/8"
Plastiklager 1/4X3/8"
Bague plastique 1/4X3/8"
Proper Spur Gear Mesh
Korrektes Ritzelspiel
Engrènement correct de la couronne
バックラッシュの調節
Set gear mesh by adjusting motor mount position.
To get a perfect gear mesh, place a piece of paper between the gears and tighten the engine
mount screws.
Adjust motor position for smooth gear mesh.
Stellen Sie das Spiel ein, indem Sie die Motorposition verändern.
Um das Spiel optimal einzustellen, schieben Sie einen Streifen Papier zwischen die Zahn-
räder und ziehen Sie dann die Motorschrauben an.
Achten Sie auf korrektes Ritzelspiel.
Configurez l'engrènement de la couronne en ajustant la position du moteur.
Pour obtenir l'engrènement désiré, insérez un morceau de papier entre les pignons et réglez
les vis de montage du support du moteur.
Réglez la position du moteur de manière à obtenir un engrènement en douceur.
モーターの位置を移動させてギアが軽く回るように調整します。
スパーギアとピニオンギヤの間に紙片をはさみモーターを固定すると適切なバックラッシュが設定できます。
バックラッシュを適切に調整しないとギアが破損する場合があります。
Entrretien du pignon et du différentiel
ピニオンギヤ、デフギヤのメンテナンス
Z950
Cross Wrench
Kreuzschlüssel
Clé en croix
7
ミニクロスレンチ
mm
If the differential gears do not spin freely, check for debris and rebuild as necessary.
Wenn die Differential-Kegelräder sich nicht frei drehen lassen, schauen Sie nach Ver-
schmutzungen und warten Sie das Differential falls nötig.
Si les pignons du différentiel ne tournent pas librement, vérifiez qu'il n'y a pas de débris
et réparez-le si nécessaire.
動きがスムーズでない、またはホコリ、石、砂が混入している場合は、メンテナンスをしてください。
1
Z420
Z156 Cap Head Screw M2.6x6mm
Inbusschraube M2.6x6 Schwarz
Vis tête cylindrique M2.6x6mm
2
Z264
a
102822
f
102822
102822
f
102822
a
102822
Z156
Gray Differential Lube
Graues Differentialfett
Graisse Differentiel Grise
デフグリス（ダーク）
b
102822
102822
Z156
a
Z156
d
102822
Paper for Gear Mesh
Paper for Gear Mesh
Papier zum Einstellen des Ritzelspiels.
Papier pour engrènement des pignons
バックラッシュ調整紙
27
102829
Z420
g
c
102822
Z156
Z156
102828
b
102823
Z684
b
102823
Z684
Flanged Lock Nut M4
Stoppmutter M4
Écrou de blocage M4
Z684
Flanged Lock Nut M4
Stoppmutter M4
Écrou de blocage M4
